Отправлено: 11.09.18 04:06. Заголовок: Хочу ГУ-72

Привет всем.
Решил обратиться за помощью со схемой.
Очень хочу себе усилитель на ГУ-72 в триоде.
Вопрос по драйверу. Не хочу СРПП. Хочу себе двух триодный драйвер с конденсаторной связью между ними. Второй триод должен быть с низким внутренним сопротивлением, так как хочу после второго триода применить межкаскадный трансформатор.
Планирую 6Ж7, конденсатор, 4П1Л, трансформатор, ГУ-72.
Или как вариант пальчиковый вариант 6Н1П, конденсатор, EL84, трансформатор, ГУ-72...

Жду одобрения знатоков.

 Отправлено: 17.11.18 03:38. Заголовок: И ещё один момент бы..

И ещё один момент был ... Я сделал двухступенчатую подачу накала на ГУ-72 тумблером ... Ну так вот , когда было полнакала (13В) я опять забыл и подал анодное (диагностировал драйвер).. (((
Напомню катод у меня сидит на земле, так как у меня фикса .. ((

 Отправлено: 17.11.18 17:58. Заголовок: topojijio, случаем, ..

topojijio, случаем, "сдохла" лампа?

topojijio пишет:

цитата:

...сделал двухступенчатую подачу накала на ГУ-72 тумблером...

Зачем?

 Отправлено: 28.11.18 11:32. Заголовок: Анатолий, чтобы ламп..

Анатолий, чтобы лампа ГУ-72 дольше прослужила...

 Отправлено: 28.11.18 11:58. Заголовок: Привет всем !!! Даве..

Привет всем !!!
Давеча я, спросонья, выключил тумблер накала всей схемы усилителя ...
В общем, углубляться не буду... Лампы проверял (ток есть), кондеры питания драйверных каскадов заменил., межкаскадники проверял..,

В общем, как только я вставляю лампу первого каскада (всего их три), в колонках начинается звук мотора .... (сначала как будто заводится, и потом гудит)...
Александр мне раньше писал, с чем это может быть связано, напомните пожалуйста... Потому что уже все проверил...(( Что в первом каскаде такое может быть?

 Отправлено: 28.11.18 18:05. Заголовок: ГУ-72 действительно ..

ГУ-72 действительно не простая лампа. Выше приведенную ВАХ я снимал. В блоке питания очень хорошо подошли 6Д22С.

 Отправлено: 28.11.18 23:18. Заголовок: topojijio пишет: Во..

topojijio пишет:

цитата:

В общем, как только я вставляю лампу первого каскада (всего их три), в колонках начинается звук мотора .... (сначала как будто заводится, и потом гудит)...

Похоже на то, что нет где-то сеточного резистора, точнее, от сетки на общий или на смещение. Может быть и страшнее (судя по нанесенному эффекту) - отгорела сетка внутри лампы.

 Отправлено: 01.12.18 04:22. Заголовок: Спасибо, то подлечил..

Спасибо, то подлечилось..

Огрёб проблем со старыми конденсаторами КБГ на 600В.... (((
После выключения анодного питания, в это же мгновение пропадает звук, и нету искры между кондерами, если их закоротить...
Делаю вывод, значит один пробит походу ...((

В общем, хочу у вас спросить про К75-17... Есть 50мкФ на 1000В недорого.... Это что электролиты ?? Или тоже бумага ???

 Отправлено: 01.12.18 06:18. Заголовок: Васянин Сергей пишет..

Васянин Сергей, я читал на сайте audiodb.ru (по-моему, Александр Резвой писал), что Ra надо давать 2,5-4 К.., не больше... А вы пишете ниже 5К не давать...
В общем, надо гармоники смотреть.., больше никак...

Сейчас у меня 580В, 90мА, 63В смещ., Ra=3,5К...

Буду дальше думать...
Без спектра - никак.

 Отправлено: 02.12.18 02:42. Заголовок: topojijio пишет: Во..

topojijio пишет:

цитата:

В общем, хочу у вас спросить про К75-17... Есть 50мкФ на 1000В недорого.... Это что электролиты ?? Или тоже бумага ???

Нет, это комбинированный диэлектрик - бумага с пленкой, обкладки напыленные.
А на искру проверять конденсаторы - сжигать их внутреннюю проводку, особенно у большой емкости.

 Отправлено: 02.12.18 05:56. Заголовок: Друзья, извините мен..

Друзья, извините меня.., я тут опять, как говорится, рано панику развёл...
В общем, так как у меня есть только встроенная звуковая карта ноутбука, я решил пока не мучать RMAA, решил пока уменьшить смещение через ГУ-72, и просто посмотреть, как изменится ток через неё... И - о, чудо! - ток вырос до 160 мА..!!!! Это то что нужно !!!!

Скажите, является ли увеличение тока через лампу критерием уменьшения искажений, при том же напряжении на аноде ??? То есть я в первом приближении пока что током настраивать буду режим...
Спасибо !!!

 Отправлено: 03.12.18 10:17. Заголовок: Опять затупил, извин..

Сегодня добавил ёмкости после кенотрона... Напряжение выросло...
При 590В. При смещении 67В у меня ток 140мА.., при смещении 77В, ток 110 мА.... (разница -одна "Крона").
В общем, я ориентируюсь на ток 100-120 мА....
Извините, пока только настройка, без замера гармоник...

 Отправлено: 23.12.19 04:26. Заголовок: topojijio пишет: по..

topojijio пишет:

цитата:

пока только настройка,

Так что с усем на ГУ-72? Есть интерес большой.
Решил бросить все и вся. Но зацепила лампа. Да и один человек просит мощнее Гуттаперчевого раза в 2, но с его качеством.
При 550 анодного и токе 150 мА.

 Отправлено: 26.12.19 08:33. Заголовок: Анатолий, я пустил е..

Анатолий, я пустил его 20 ламповых триодных ваттов на басовую секцию.. (биамп)
Почему-то ГК-71 хвалят больше, чем ГУ-72 ...

 Отправлено: 25.02.20 16:08. Заголовок: Нет уж, не надо мне ..

Нет уж, не надо мне пока ГК-71. Всё - постепенно.

 Отправлено: 25.02.20 18:16. Заголовок: Хотя РезвОй ГУ-72 сч..

Хотя РезвОй ГУ-72 считает лучше..
http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/GU/GU72

 Отправлено: 11.03.20 09:47. Заголовок: Привет всем!!! Я ран..

Привет всем!!! Я раньше все время делал стопроцентное двойное моно, но сейчас решил запитать оба канала от одного трансформатора.

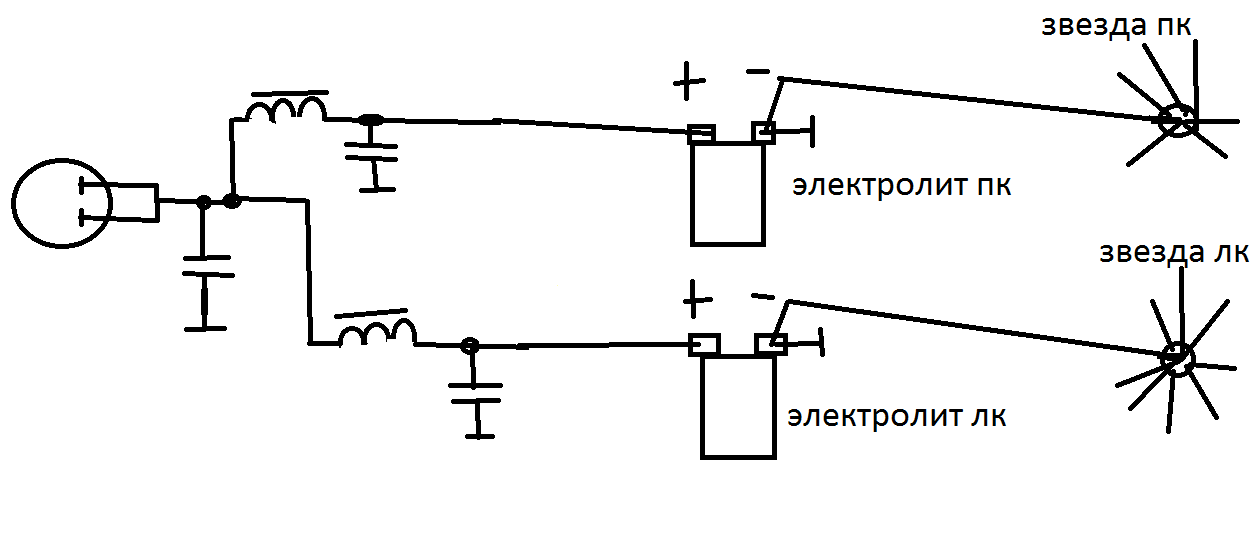

Подскажите, я правильно разводку земель нарисовал ??? Там звезды на них приходят все сигнальные провода, и один с силовой земли (электролита)..
Или есть какая то ошибка в схеме ?

 Отправлено: 11.03.20 13:49. Заголовок: Можно и так...

Если имеется в виду, что это аноды кенотрона, тогда неправильно. А общий провод так разводить можно.

 Отправлено: 11.03.20 20:32. Заголовок: Ой, аноды да неправи..

Ой, аноды да неправильно нарисовал.... Так аноды кенотрона включаются при подвальном включении.

 Отправлено: 27.06.20 21:29. Заголовок: Привет всем !!! Дайт..

Привет всем !!! Дайте пожалуйста совет, какую лампу можно применить в качестве однокаскадного драйвера для ГУ-72 ? На сетке ГУ-72 нужно порядка 70-ти вольт... Предыдущая версия этого усилителя была у меня с двухкаскадным триодным драйвером с двумя МКТ... Сейчас два МКТ мотать нету не сил, ни средств...
Пока что присматриваю 6П14П и 6Ж4 в пентодах соответственно... Есть еще 6Г7.., но ГУ-72 надо питать лампой с током не менее 30 мА...
Хочу ГУ-72 попробовать с КО и ЭО.... Есть у меня такой ТВЗ...

 Отправлено: 27.06.20 22:12. Заголовок: 6Э5П в ультралинейно..

6Э5П в ультралинейном включении. Подробности у RedStar.
