Как-то потратил день, сравнить два варианта кенотронного выпрямителя : мостовая (кеномост) и с удвоением. Удвоитель похуже в плане просадки под нагрузкой. Запрос на ток в импульсе ограничивается кенотроном, импульс выше в удвоителе , по сравнению с мостом. Но в плане получить высокое напряжение удвоитель вне конкуренции.
Нет, там 30*6 а еще 30 это двухтактность-нет пульсаций.
30+30=60 - уже есть. Стоит ли усложнять дополнительными звеньями - ведь с каждым доп. звеном уменьшается нагрузочная способность? Для пульсаций - свои решения, а запас по нагрузке благоприятно сказывается на уровне пульсаций.
Пост N: 948
Зарегистрирован: 25.01.10
Откуда: Минск
Рейтинг:
8
Отправлено: 10.06.17 16:10. Заголовок: Когда-то думал как и..
Когда-то думал как изгалиться воспользовашись напряжением накала ГУ-72 26 вольт и из них сделать напряжение смещения. Проблема в том, что там накал соединен с катодом. Накопал утроитель, но не пробовал.
Пост N: 4899
Зарегистрирован: 15.01.10
Откуда: Россия
Рейтинг:
21
Отправлено: 03.10.17 12:03. Заголовок: Ученик, возможно, ав..
Ученик, возможно, автор сравнивает с переменкой на вторичке? Uвых=U2*1,41*2=U2*2,81 И с учётом некоторых потерь? Скажем, скажем, в трансформаторе, и на вентилях при небольшом напряжении на выходе?
Ученик, возможно, автор сравнивает с переменкой на вторичке? Uвых=U2*1,41*2=U2*2,81 И с учётом некоторых потерь? Скажем, скажем, в трансформаторе, и на вентилях при небольшом напряжении на выходе?
Скорей всего, так. Но, по-моему, умножители называют по отношению получаемого вых. напряжения к такому же на обычном ОППВ, но ведь ОППВ не нарекают каким-нибудь "повышителемвкореньквадратныйиздвух" Да и следующая схема названа правильно, умножитель на 4. Схема Латура везде называется параллельной удвоения, ИМХО, не стоит плодить сущности.
Пост N: 1462
Зарегистрирован: 06.04.15
Откуда: Новосибирск
Рейтинг:
4
Отправлено: 08.05.21 01:12. Заголовок: Четыре года никто не..
Четыре года никто не умножал... А вот меня приперло. Хочу умножить, но есть сомнения. Всем привет! Где то уже писали, пока не нашел. Как посчитать ток, который отдаст умножитель (на три), при известных токах обмоток трансформатора. В общем есть транс с обмоткой чуть больше ста вольт, ток по справочнику - 0,485А . Нужно триста постоянки с током 0,25А. Потянет транс такой ток или просядет. Небольшая просадка при максимумах сигнала допускается.т.к. транс планируется под анодное в гитарник. Хотя, проще наверное макет собрать да попробовать.
Пост N: 869
Зарегистрирован: 16.05.10
Откуда: Псков
Рейтинг:
2
Отправлено: 08.05.21 02:50. Заголовок: major пишет: Потяне..
major пишет:
цитата:
Потянет транс такой ток или просядет.
Скорее всего, не потянет. Иногда использую типовые ТА и ТАН-ы где вторичка - обмотки на 28 вольт с "удвоением". "Прикидочный" расчёт при выборе трансформатора ("в уме" ) - напряжение умножить на 2,8 а ток - разделить на 3.
Пост N: 1463
Зарегистрирован: 06.04.15
Откуда: Новосибирск
Рейтинг:
4
Отправлено: 08.05.21 10:10. Заголовок: Вот и у меня есть ТА..
Вот и у меня есть ТАН-55. И у него четыре обмотки по 28 В. Хороший транс 100 ваттный, но бестолковый .... То есть, если грубо: во сколько раз умножил напряжение - во столько раз разделил ток. А так хотелось чуда.
Пост N: 870
Зарегистрирован: 16.05.10
Откуда: Псков
Рейтинг:
2
Отправлено: 08.05.21 15:01. Заголовок: major пишет: если ..
major пишет:
цитата:
если грубо:
Всё-таки делить "безопаснее" на три. Когда-то давно, когда "курил" учебник на эту тему с калькулятором в руках, пришёл к этим цифрам. С этого трансформатора реально "снять" 300 вольт (с добавлением слаботочной накальной) и ток 0,16 ампер (до 0,18 -следить за нагревом). Для небольших "карманных" усилителей - вполне.
Отправлено: 09.05.21 13:05. Заголовок: major пишет: есть т..
major пишет:
цитата:
есть транс с обмоткой чуть больше ста вольт, ток по справочнику - 0,485А . Нужно триста постоянки с током 0,25А.
volli пишет:
цитата:
Всё-таки делить "безопаснее" на три.

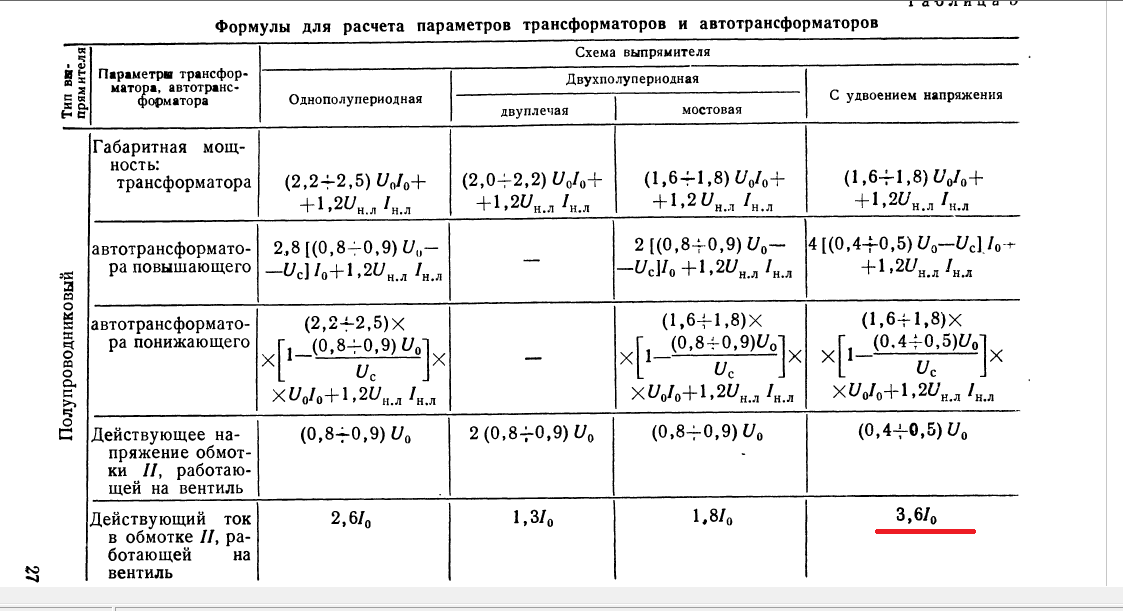

Если открыть Малинина "Трансформаторы и автотрансформаторы питания", то там на стр. 27 есть такая табличка:
По которой видим, что ток во вторичной обмотке будет в 3,6 раза больше тока нагрузки. Т.е. для нагрузки 250 мА в режиме удвоения надо брать ТС с номинальным током нагрузки вторичной обмотки 900 мА, что в два с гаком раза больше, чем у ТАН 55.
П.С. Несмотря на то, что эта брошюрка является из серии "Массовая библиотека", ей вполне можно доверять.
