Отправлено: 12.02.23 22:02. Заголовок: Блок питания лампового усилителя (на основе УЗФ - электронного дросселя)
Доброго дня, уважаемые форумчане. Как-то разбирался после переезда, увидел однотактный усилитель для наушников на 6с45п, по схеме Сергея Сергеева, который делал 14 лет назад и понял, что именно сейчас у меня есть время и желание снова окунуться в ламповую тему. Тут всё и началось... Если сам усилитель был худо бедно оформлен, то блок питания (БП) с УЗФ потребовалось собирать заново. В наличии было два ТС-180-2 и один ТС-180. Решил из одного ТС-180 сделать тестовый БП, который не боится коротких замыканий по стандартной схеме (диодный мост - электролитический конденсатор 470мкф*400В - дроссель ДР-2,3-0,21 - электролитический конденсатор 470мкф*400В - шунтирующий КБГ-МН 4мкф*600В) и два больших БП, в каждом из которых один ТС-180-2, но два УЗФ (потом планирую эти БП использовать с разными конструкциями: фонокорректор, усилитель для колонок на 4а-32, которые тоже восстановил и т.п.). За основу взял всё ту же схему Сергея Евгеньевича, описанную тут, которую уже повторял 14 лет назад. В итоге получилась такая схема: БП (и тестовый и тот что на схеме) к усилителю подключается двумя двух метровыми проводами ПВС 4х0.75 (2 на накал первого канала, 2 на накал второго канала, 2 на анодное первого канала, 2 на анодное второго канала). Небольшие пояснения к схеме: HL1 - неоновый индикатор (резистор уже встроен внутри). SA2 - тумблер переключения выходного напряжения 200В/300В. SB1 - выключает анодное напряжение и включает разряд ёмкостей. PV1 - вольтметр переменного тока (т.к. на постоянный ток не нашёл, а делать самим из миллиамперметра нужен резистор большой мощности). SA4 - выключатель вольтметра.
Блоки питания собраны. Усилитель в двух метрах от БП. Анодное включил 200В для 6с45п. Включаю тестовый БП на дросселе: фона нет, всё работает, звук конечно немного суховат т.к. детали там не высокого качества. Включаю БП с УЗФ, звук "жирнее", чем на тестовом БП, низ стал более объёмный и приятный, но появился фон в обоих каналах. Первая мысль, что усилитель тут не причём, проблема в фильтрации анодного. Отключил среднюю точку накала от минуса, фон не изменился. Помогите пожалуйста советом, как найти причину фона и как избавится от него. Может ли быть причиной не корректное расположение компонентов в БП (хотя БП внешний)?
Пост N: 2758
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг:
16
Отправлено: 18.02.23 23:57. Заголовок: Если в документации ..
Если в документации на щуп указано, что он выдерживает более 400 В суммы постоянного и переменного напряжения, то можно использовать, но я из своего опыта все-таки посоветовал бы сделать для таких измерений дополнительный из относительно мощных резисторов. У него есть одно достоинство - сгорел - выбросил. А, еще и второе - он парой миллиампер нагружает цепь источника питания. В сигнальные цепи такой делитель не очень-то и годится - нагружает цепь и имеет частотную погрешность, а вот в питание - за счастье. Maxx пишет:
цитата:
Наверное мне корректнее было бы вместо первого фото измерить сигнал после выпрямителя, но до УЗФ.
Пост N: 103
Зарегистрирован: 16.02.09
Откуда: Россия, БГ
Рейтинг:
0
Отправлено: 19.02.23 04:36. Заголовок: Итог дня. Попробовал..
Итог дня. Попробовал запитать от другого трансформатора, который отодвинул от УЗФ - фон не изменился. Спаял резистивный делитель вместо R6-C4 - фон не изменился. Подключил дополнительный электролит в самом усилителе - фон ощутимо упал. Его стало еле слышно, но слышно. Через минуты 3 работы он начинает как-то произвольно меняться, пик громкости на среднем положении ручки громкости. Подумал, это уже может в усилителе возбуд. Подключил усилитель к тестовому БП (что на двух электролитах и телевизионном дросселе), теми же проводами - в усилителе тишина. Фона самого не слышно, но в полной тишине опять же минуты через 3, можно даже не то что услышать, а ощутить едва уловимое плавающее изменение, которое я описал выше думая, что это возбуд.
пик громкости на среднем положении ручки громкости.
Т. е. при максимальном сопротивлении на входе усилителя - это могут быть как наводки, так и неверная последовательность подключения общих точек каскадов. Давно в "Радио" была схема улучшения звука от К174УН7 за счет дополнительного транзистора и обратной связи на него (сейчас говорят - композитный каскад), так в той статье очень подробно указывалось, куда какие элементы к общему проводу паять - сторонникам "где железо - там земля" это было чудно читать, но без этого был зуд.
Пост N: 2760
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг:
16
Отправлено: 20.02.23 01:35. Заголовок: Если обмотки и выпря..
Если обмотки и выпрямители отдельные, то следует выдержать двойное моно до входных разъемов. Если же выпрямитель один, то толстую общую шину и без разницы какой канал куда паять.
Пост N: 105
Зарегистрирован: 16.02.09
Откуда: Россия, БГ
Рейтинг:
0
Отправлено: 20.02.23 01:46. Заголовок: У меня один трансфор..
У меня один трансформатор, но затем питание раздваивается на два выпрямителя и на каждом канале по узф. Сейчас перепроверил вчерашние выводы и оказалось снижение фона даёт не дополнительный конденсатор, а то что я цеплял вчера конденсатор на один узф и его использовал для обоих каналов. Вобщем поиски продолжаются...
Пост N: 2761
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг:
16
Отправлено: 20.02.23 17:29. Заголовок: На входных разъемах ..
На входных разъемах и от них на железо корпуса можно напрямую, можно через 1-10 Ом. Когда-то давно, лет так 60 назад, искал по фону на слух [сейчас милливольтметр/осциллограф/спектроанализатор] проводочком от входного разъема точку соединения с шасси.
Отправлено: 21.02.23 12:36. Заголовок: Давно с форума онлай..

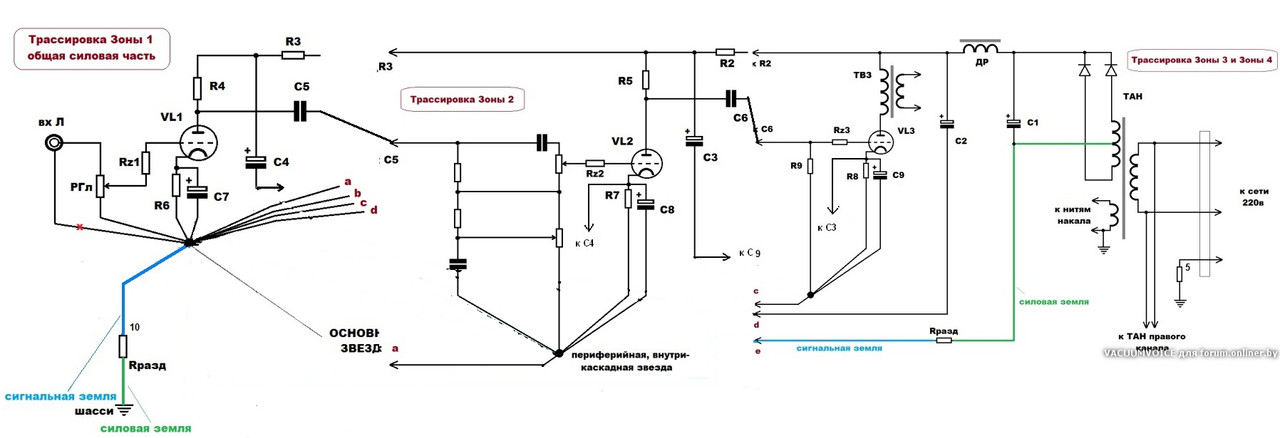

Давно с форума онлайнер.бу сохранил себе три картинки и объединил в одну Зачем минус С4 и С3 подключены в катоды ламп ? Автор этой идеи соединения земель дважды нарисовал разделительный резистор Силовая земля прямо на корпус. а сигнальная-через резистор 10 Ом.Так же в другом канале
Пост N: 1661
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг:
4
Отправлено: 21.02.23 12:43. Заголовок: А чего говорят по эт..
А чего говорят по этому поводу на онлайнер.бу? Мне вот кажется, что схемы склеены неправильно. Почему шрифты разные? Может быть, подразумевалось совсем другое соединение? Наверное, правильность соединений можно проверить на "живом" усилителе...
Идея состоит в замыкании сигнального контура напрямую через блокировочный конденсатор, минуя катодный. С точки зрения лампы истиным общим проводом является её катод.
Пост N: 107
Зарегистрирован: 16.02.09
Откуда: Россия, БГ
Рейтинг:
0
Отправлено: 25.03.23 19:28. Заголовок: В общем, мне удалось..
В общем, мне удалось полностью побороть фон слышимый в наушниках. Оказалось надо было просто замкнуть минусы обоих УЗФ. Теперь на любой громкости полная тишина.
Пост N: 1075
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг:
2
Отправлено: 25.05.23 21:51. Заголовок: Технически вы можете..
Технически вы можете их использовать на ток до 50 мА.
Однако, идея не очень, потому что этот "радиодеталь" сделан наидешевейшим способом для массового производства. Качество - едва-едва чтоб хватило. Я как-то смотрел местное видео одного любителя, он всё содержимое микроволновки "разложил на атомы", т.е. каждую деталь расколупал досконально. Этот высоковольтный диод сделан из нескольких обычных диодов, спаяных между собой короткими проводниками и залитых эпоксидкой. Не помню сколько их там в корпусе, что-то около 6-8 штук. Вы с бОльшим успехом можете последовательно соединить 4007-х те же 6-8 штук.
