Отправлено: 25.04.21 00:49. Заголовок: Мои усилители на кристаллических триодах

Для затравки - усилитель из легендарного магнитофона Uher Royal de Luxe (1969 год!) в новом прочтении, на отечественной элементной базе:

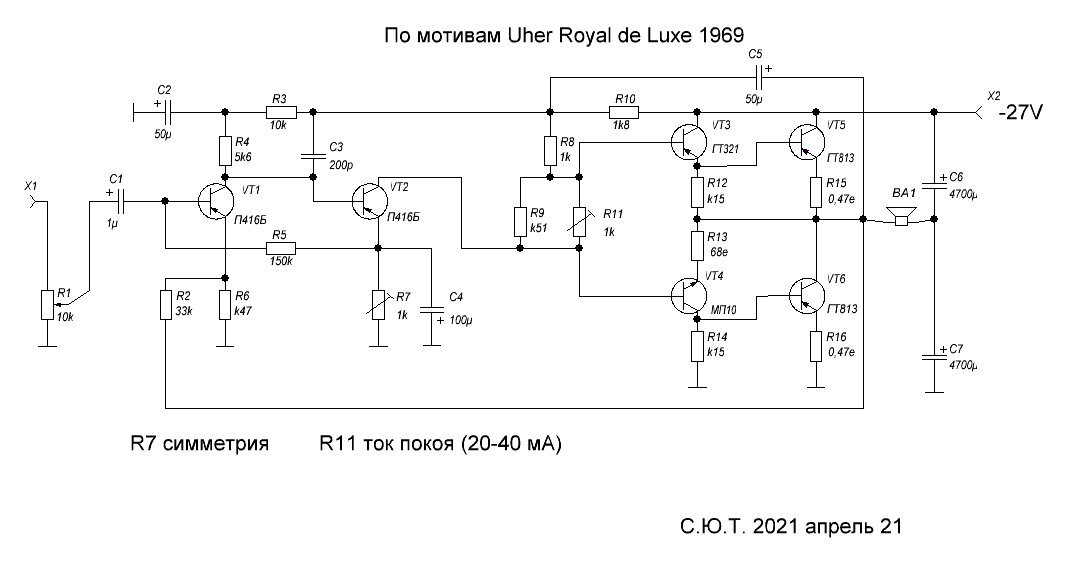

Схема



И начало реализации - два моноблока

 Отправлено: 25.04.21 01:08. Заголовок: У Вас электролиты вв..

У Вас на схеме электролиты вверх ногами и задом наперёд.

 Отправлено: 25.04.21 03:10. Заголовок: По существу...

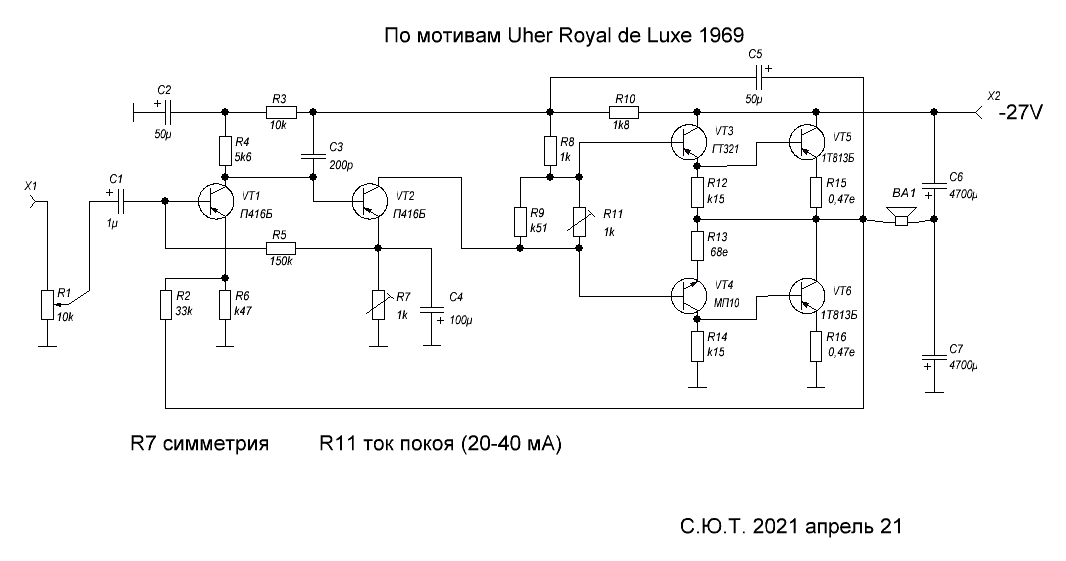

Спасибо, исправил:

бесплатные коды картинок

R9 - терморезистор с отрицательным ТК.

 Отправлено: 26.04.21 12:43. Заголовок: По существу...

Предварительно была проведена работа по отбору триодов, вот что имеем, из 30 штук:



Напряжение 10 Вольт, ток базы 10 мА. В эмиттере резистор 1Ом, на нём измерял падение напряжения.
Методика АБ.

В оригинале два первых триода кремниевые, ВС214, заменю на П416Б.

 Отправлено: 04.05.21 20:02. Заголовок: По существу...

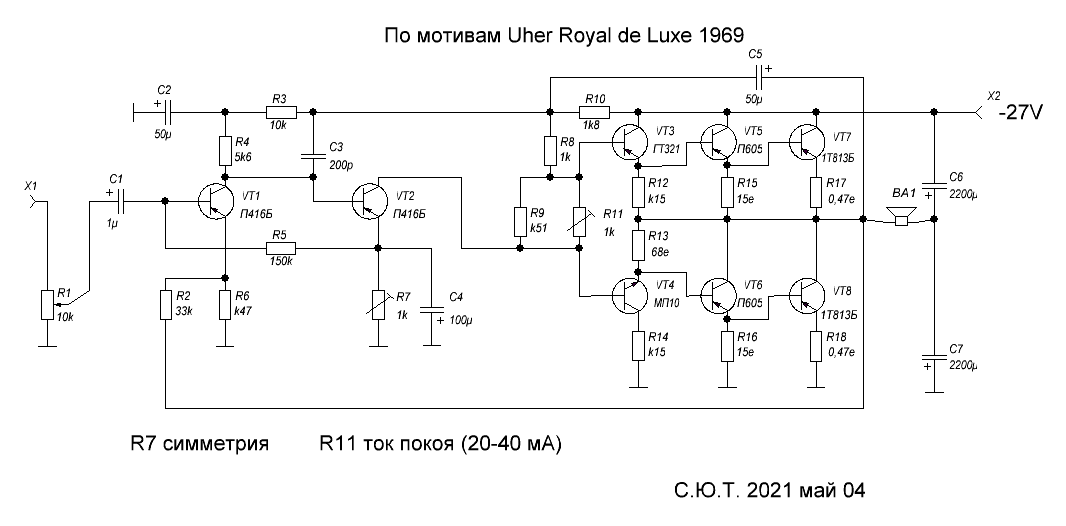

Слегка изменил схему:

 Отправлено: 05.05.21 01:41. Заголовок: По существу...

Собрал один канал и включил - полёт нормальный:





Запитал от ИБП 24В, 2А, усилитель спокойный, как удав, даже ёмкость С3 не понадобилась. Пока терморезисторы не приехали, где то на таможне валяются, прогона не будет, хотя ток покоя выставил (30 мА) - прибавки тока нет.

Это оригинальная схема:

 Отправлено: 04.06.21 12:49. Заголовок: Настал момент такой...

Приехали термисторы, можно продолжить:



И ещё вкусняшки в столице на сохранении лежат:





Жизнь не стоит на месте, она постоянно течёт и изменяется...

 Отправлено: 18.06.21 12:32. Заголовок: Пардон-те

Нашёл ошибку в схеме, исправил:

 Отправлено: 22.06.21 20:42. Заголовок: Мысли вслух...

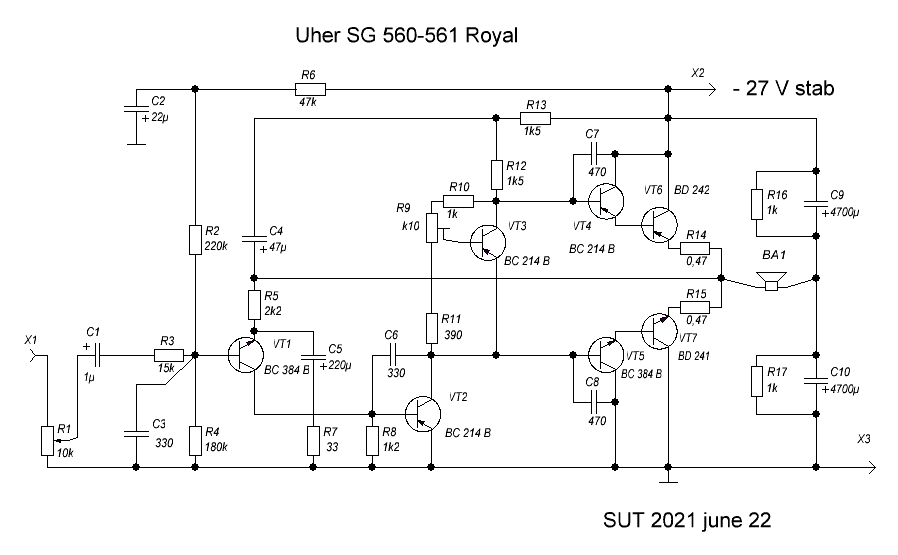

Ещё один простенький усилитель от Uher SG560-561 Royal (1975-81):



На выходе поставил два электролита, защитив динамики от постоянки при аварии, у немцев стоял один 2200 mk - съэконили...

Мощные триоды доступны на Али, мелкие - тоже (BC 550-560).

 Отправлено: 30.06.21 13:34. Заголовок: Ещё проще:

Такие усилители стоят в Вариокордах:

 Отправлено: 10.07.21 23:07. Заголовок: Настал момент такой...

Вчера, вечерней лошадью, из Ростова Великаго, доставили пакет, а в нём - зелёная поляна из чёрных триодов кристаллических, настоящих, германиевых:



Красавцы, что ни говори, только для усилителей, современных, они мало пригодны, из-за низкой граничной частоты усиления, а вот в фильтрах на выходе ИБП это качество их и пригодится - не пустит ВЧ мусор на устройство усилительное...

 Отправлено: 11.07.21 00:33. Заголовок: В черном холодильник..

В черном холодильнике П4 на ура http://www.diyaudio.ru/forum/index.php?topic=2528.0

 Отправлено: 12.07.21 20:34. Заголовок: По существу...

Красная поляна:



Вполне можно Чёрный холодильник сваять, правда, по своему...

 Отправлено: 13.07.21 00:30. Заголовок: Естественно можно гл..

Естественно можно, главное - на входе шустрый опер.

 Отправлено: 19.07.21 19:14. Заголовок: По существу...

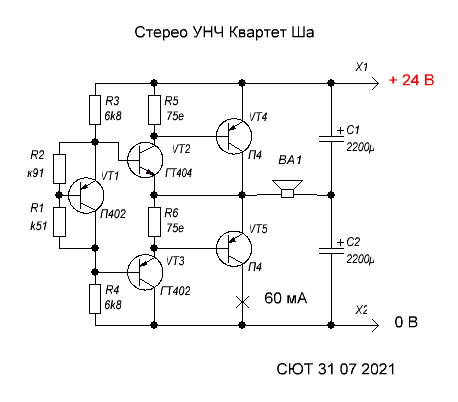

Вот такой Шляпный Квартет или Квартет Ша (Гриша?) получился:





Две шляпы на корпусе, мёртво, две - изолированные. Винтики винтажные - найду свежие - поменяю. Питание будет от акку 12,6 Вольт, ток покоя 100 мА, должно радиатора хватить...

Дело за малым - за опером! Думаю 140УД1 самое то, он имеет выходной каскад в чистом классе А, а низкое входное можно повторителем на входе исправить...

 Отправлено: 19.07.21 19:43. Заголовок: Нужны шустрые К140УД..

Нужны шустрые К140УД10, К140УД11, К544УД2, К574УД1, К574УД3.
http://www.radioman-portal.ru/sprav/pp/oa/
http://www.trzrus.ru/rec/recany.htm?9../k140.htm

 Отправлено: 31.07.21 22:37. Заголовок: По существу...

Вот смонтированный и отлаженный выходной каскад Квартета Ша:





Нет желания ставить в УН опер, никакого, поэтому - тайм-аут...

 Отправлено: 02.08.21 15:17. Заголовок: Продолжение монолога:

Увеличил питание до 24 Вольт, спокойно снимаю с этого каскада 6 Ватт на 4 Омах нагрузки, входное сопротивление каскада по переменному току 4 кОма, выходное - менее 1 Ома. при снижении нагрузки с 8 до 4 Ом переменное напряжение на выходе меняется всего на 1 дБ, на частоте 10 кГц потребляемый ток удваивается, а синус не уменьшается и не корёжится, как и на 20 кГц, и всё это без ОС:



Вполне можно обойти применение ОУ...

 Отправлено: 02.08.21 16:36. Заголовок: В догонку...

Указанные выше параметры измерялись на 1 кГц, на 10 Герцах выходное сопротивление около 3 Ом.
Ток на 20 кГц увеличивается в 4 раза против 1 кГц, а амплитуда не падает. Только при 56 кГц амплитуда падает до -3 дБ!
Не так всё плохо в королевстве Чёрных Шляп...

 Отправлено: 09.08.21 07:36. Заголовок: Настал момент такой...

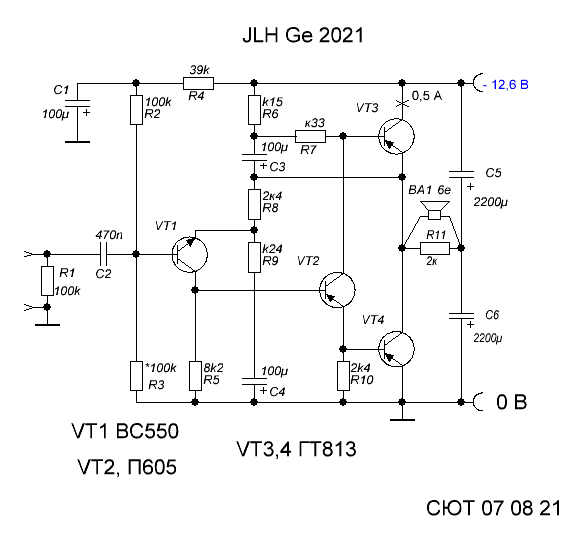

Не удержался - собрал макет JLH на германии (почти!):





С радиаторами, что на фото, ток всего пол-ампера, зато не плывёт. Есть у меня ещё кремниевый вариант - там выставлен ток 1 А - тоже не плывёт, и мощность чуть больше. Полоса сверху обоих вариантов - более 200 кгц, упирается только в генератор НЧ (Г-118). Снизу - 10 Гц, надо увеличивать ёмкости на выходе - но мне хватает, вполне.
Ещё раз убедился - схема - гениальная, по простоте и хорошему звуку, нужны только роскошные радиаторы!
Не смог не поделиться!...

 Отправлено: 09.08.21 12:35. Заголовок: По существу...

Вот классичкский Хууд на "позолоченных" платах китайского производства:





Сейчасец прикрутил к нему дополнительные "крылья" из Д16Т, дабы облегчить тепловой режим. До этого он работал цельных два года с током покоя 400 мА, был чуть тёплым, теперь работает с оптимальным током для 12 Вольт питания. Каким? Надо замерить...
Стоит он на блоке питания от 3-х полосного усилителя, с ёмкостью на выходе аж в 1 Фараду!
И ламповый кассетник звучит с ним так, что и словами не вымолвить, членораздельно...

 Отправлено: 10.08.21 17:19. Заголовок: Фото на память

Ещё есть один юнитаз китайский, придётся его ампутировать и подарить беднякам Австралии:





Есть у него неустранимый зуд, тихий, но противный, слышимый в раузах, не помогает даже конденсатор в 1 Фараду.

Пусть будет просто хороший УНЧ, а все эти блютузы - в топку...

 Отправлено: 10.08.21 17:36. Заголовок: Интересно, войлочные..

Интересно, войлочные стельки в Руси тоже китайские?
У нас в Украине такие же на рынке

 Отправлено: 12.08.21 03:05. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

из Ростова Великаго, доставили пакет

помельче, Ростова-на-Дону.
Но спасибо

 Отправлено: 14.08.21 11:24. Заголовок: Всем привет. У меня ..

Всем привет. У меня вопрос по поиску аналогов транзисторов.
Я так понимаю что главными параметрами транзисторов являются напряжение (коллектор-эмиттер), ток коллектора, и Кус по напряжению.. Или еще нужно H параметры учитывать ? И зачем вообще нужны H параметры транзистора (коэффициент передачи по току и по напряжению) ???
