Отправлено: 24.01.15 19:28. Заголовок: Мои MC корректоры, разные...

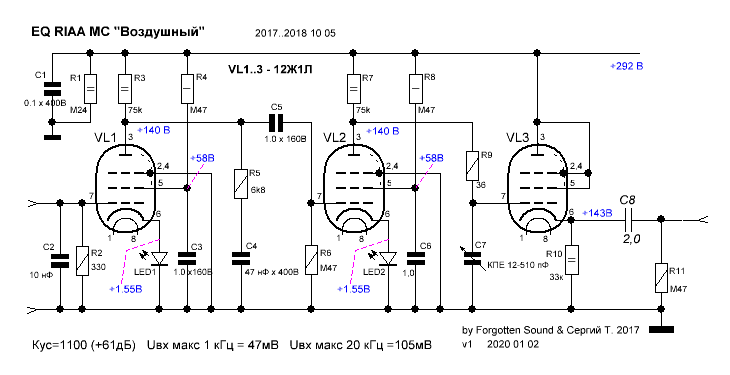

Хочу здесь поделиться своим опытом постройки корректоров для МС головок с низким, правильным, выходом.
Вот, для затравки, текущий проект:





Повозившись с УВ для кассетного магнитофона. а до этого с МС корректорами на нувисторах, набрёл на такое схемное решение, на судите строго...

 Отправлено: 26.01.15 13:57. Заголовок: EQ RIIA MC Деревяшка

Зтот корректор задумывался как ММ, с двумя 6С62Н, одна из них КП на входе, но из четырёх ламп оказалась одна на излёте, приказала долго жить, и вот что из этого случилось, после двух месяцев лежания на пыльной полке :









Проведя на каникулах строевой смотр своим МС корректорам этот был выбран лидером, вождём, флагманом - за замечательную, редкую АЧХ - назовём её 20-20 ( т.е. внизу + 20 дБ, и вверху - 20 дБ) Обычно внизу + 17, 18 дБ получается. И по остальным реперным точкам - он - в точку ...

 Отправлено: 30.01.15 02:40. Заголовок: Ещё один,

... нувисторный, прошу любить и жаловать :









Тоже был рождён ММ корректором, довольно успешным, но - с малым усилением, и вот - второе рождение, дыхание, не спёртое, вовсе

 Отправлено: 02.02.15 04:37. Заголовок: Макет...

... из первого поста был сегодня оживлён (измерения - в скобках) :



Усиление и перегрузочная способность - не очень, но всё поправимо, надо поднять питание до 240 вольт, увеличить резисторы в катодах и зашунтировать их капациторами, но это - в реальной конструкции, а макет своё предназначение выполнил и уже переделан в УВ для магнитофона, внешний...

 Отправлено: 02.02.15 20:44. Заголовок: Мне принять такую с..

Мне принять такую схему Заратустра не позволяет, грозно тычет пальцем в книгу, а там - вопросы согласования по шумам. И с низкоомными источниками сигнала - лампа плохой согласователь. Я Заратустре верю и молча втыкаю МС транс к своему Деоноу-103.

 Отправлено: 03.02.15 16:20. Заголовок: А мой скромный опыт ..

А мой скромный опыт подсказывает, что всё не так плохо с лампами, позывов поставить тр-р нету...

 Отправлено: 03.02.15 22:23. Заголовок: Без транса на входе..

Без транса на входе всегда есть желание крутнуть больше- а.....-не крутится, до упора.

 Отправлено: 08.02.15 05:09. Заголовок: Стеклянно-деревянный...

... МС корректор был изготовлен в октябре прошлого года :









Несмотря на тот факт, что корпус сделан из фанеры - фона нет Хорошее усиление, перегрузочная способность 40 дБ - тоже результат - почти месяц экспериментов у него за плечами. И сейчас я назвал бы его Семёрочкой - за 7-ми штырьковые лампы. Да и переделать бы надо на 6С2П все каскады - чтобы не портить лампы (пентоды), как говорит Станислав (Stan Marsh).
Корректор получился универсальным - можно менять лампы во втором и третьем каскадах на 6Ж1П и 6Ж5П (пальчиковый вариант 6Ж4), и всё будет в норме. Очень низкий уровень шумов, меньше чем с 6С3П на входе, но это - совсем другая история, продолжение будет...

 Отправлено: 13.02.15 00:30. Заголовок: Мальчик-с-пальчик

Ещё один осенний проект :







Кому не нравится конденсатор на входе - можно смело переделать входной каскад на ОК и подавать сигнал на сетку, зашунтированную резистором в 300 Ом - станет корректор инвертирующим, всего-то...

P.S. Почему-то мал у народа интерес к МС головкам и корректорам для них, странно для меня это
Вот такая вертушка недавно гостила у меня :







Так вот - вертак мне не понравился, несмотря на прецизионность изготовления - но головка - это песня - не зря она стоит львиную долю от проигрывателя...

 Отправлено: 13.02.15 03:08. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

головка - это песня - не зря она стоит львиную долю от проигрывателя...

А что за головка ?

 Отправлено: 13.02.15 03:17. Заголовок: Вертак- правильно, ч..

Вертак- правильно, что не понравился, у друга такой же- херня, настроить его- убиться . Измерил резонанс тонарма- -там дичь полная, сплошной резонанс с узким провалом на какой-то частоте типа 10гц. Телепается эта магнитная подвеска по всем направлениям, как сопля.
звать эту" консрукцию" -тонарм Шрёдера. Народ писается от такого мудрого решения, а я ничего не нашёл особенного.
А увидел бы ты, Сергей, корректор этой фирмы, Клираудио " Васик" внутри- упал бы и не поднялся. Я такое чинил недавно, там сборка на таких отстойных деталях, даже не с радиобазара, а с помойки. Искал схему-нашёл отзывы людей об этой конструкции, тоже онемели, когда увидели, на чём собран корректор.

 Отправлено: 13.02.15 03:36. Заголовок: DACKOMP пишет: А чт..

DACKOMP пишет:

цитата:

А что за головка ?

Головка оригинальная, Клираудио Концепт (Concept) называется, стоит в Аудиомании 182 т.р., а с вертушкой 202 т.р. ... Выходит проигрыватель - "бесплатное" приложение к картриджу

 Отправлено: 13.02.15 04:56. Заголовок: Чуваки из салона, чт..

Чуваки из салона, что торгует этими Клирами сказали, типа, что на фирме этой в Германии работают наши инженеры-конструкторы с бывш.ЛОМО, они эти бошки и придумали.
Такая безумная цена превращает хозяина вещи- в её раба, а удовольствие и кайф от музыки- в некие брачные танцы вокруг жутко дорогой вещи, которую не дай бог- сломаешь. Нафиг бы оно упало, тем более, что той разницы в звуке -точно не поймать.

 Отправлено: 13.02.15 05:07. Заголовок: Спорная, мягко говор..

Спорная, мягко говоря, головка этот "Консепт". Ортофон Контрапункт уделывает её с сухим счётом. У Клираудио ценники совершенно невменяемые. Качеству не соответствуют однозначно.
Кстати, мой любимый Денон-304, имея несколько другой почерк, чем Ортофон, тоже выигрывает у "Консепта" по очкам.

 Отправлено: 13.02.15 05:09. Заголовок: Позвали однажды глян..

Позвали однажды глянуть вертушку, эту самую, Клираудио Васик, там тонарм ей дитё свернуло нахрен, рвануло вверх.
Рухнул антискейт, причём, забавно: на малой громкости всё путём, а дали мощи- игла летит к средине, амаром, будто на лыжах.
Я лишь глянул в мелкоскоп, что игла живая , а дальше не стал возиться, там нужны спец приборы. У меня такого нет.

 Отправлено: 13.02.15 14:08. Заголовок: Денон 304 это ска..

Денон 304 это сказка. Мало того,,что красавец золотой, так ещё и звук породистый, Деноновский, аристократический. Супер.
Отдача, правда, у него вшивая, ну да есть на то трансы МС.

 Отправлено: 13.02.15 15:18. Заголовок: 323f пишет: У Клира..

323f пишет:

цитата:

У Клираудио ценники совершенно невменяемые.

Чем дальше, тем сильнее убеждаюсь, что цены на немецкие товары никоим образом не связаны с качеством этого продукта. Германия - раздутый миф. Но тут работает принцип элитности. Снизь прибыль до средней по отрасти и ...бог упадет и будет затоптан толпами равно-качественных конкурентов.
Поэтому для себя ввел жесткое правило. Если товар дорогой - проверяю его происхождение. Германия - сразу отметается, не глядя на марку.
Тут любители современного немецкого автопрома меня, думаю, и пришибут. ОбЫдно столько платить за блестящие "букавки":)
Кстати, Денон 304 тоже стоит конских денег. А ведь по сути это тюнингованный "золоченый" ремейк DL-103R. Сама 103R мне не "легла в душу". Так и лежит почти новая. Кто бы дал за нее новую "простую" 103-ю:)
PS Хотел было острых ощущений от цены DL304, да не смог найти ее в наших магазинах.

 Отправлено: 13.02.15 21:06. Заголовок: А почему у 304 при..

А почему у 304 прижим менее грамма, а отдача- 0,15 -0,20мВ? Чой-то не сходится.
Джаз и голос Денон 304 играет внушительно, а рок- вялый. А я рок уже и не слушаю, как-то.....

 Отправлено: 13.02.15 21:48. Заголовок: Бокарёв Александр пи..

Бокарёв Александр пишет:

цитата:

А почему у 304 прижим менее грамма, а отдача- 0,15 -0,20мВ? Чой-то не сходится.

Не воспринимайте так буквально мое сравнение. У денона было много вариантов 103-ей. Многие были очень похожи на 103R, но с разницей в прижиме и форме иглы. Вот я и брякнул про то, что 304 тоже одна из модификаций. Фиг знает, что они в брюхо воткнули. Но вряд ли координально изменили очень удачную конструкцию 103-ей серии.

 Отправлено: 15.02.15 17:56. Заголовок: Бокарёв Александр пи..

Бокарёв Александр пишет:

цитата:

Джаз и голос Денон 304 играет внушительно, а рок- вялый ...

Ну, не знаю. У меня рок отыгрывается на пять с плюсом. Может в акустике коза?

Vladimir пишет:

цитата:

А ведь по сути это тюнингованный "золоченый" ремейк DL-103R.

Вообще-то, всё совершенно не так.
304-й является упрощённой версией DL-305 для европейского рынка. А 305-я выпускалась с 1980 года. Совершенно независимо от 103-й серии. То есть, есть общее в конструкции, но это как Тойоту с Лексусом сравнивать ...

 Отправлено: 23.02.15 03:45. Заголовок: Семёрочка...

... обещанная, доведена до ума за последние три дня :





Удивила она меня своим звуком ("твёрдым" басом), ещё когда катоды ламп сидели на земле и смещались лампы батарейкой, теперь всё по другому, но - к батареям не вернусь, нет с ними оптимума по режимам, как то так...

 Отправлено: 27.02.15 03:58. Заголовок: Чёрный принц

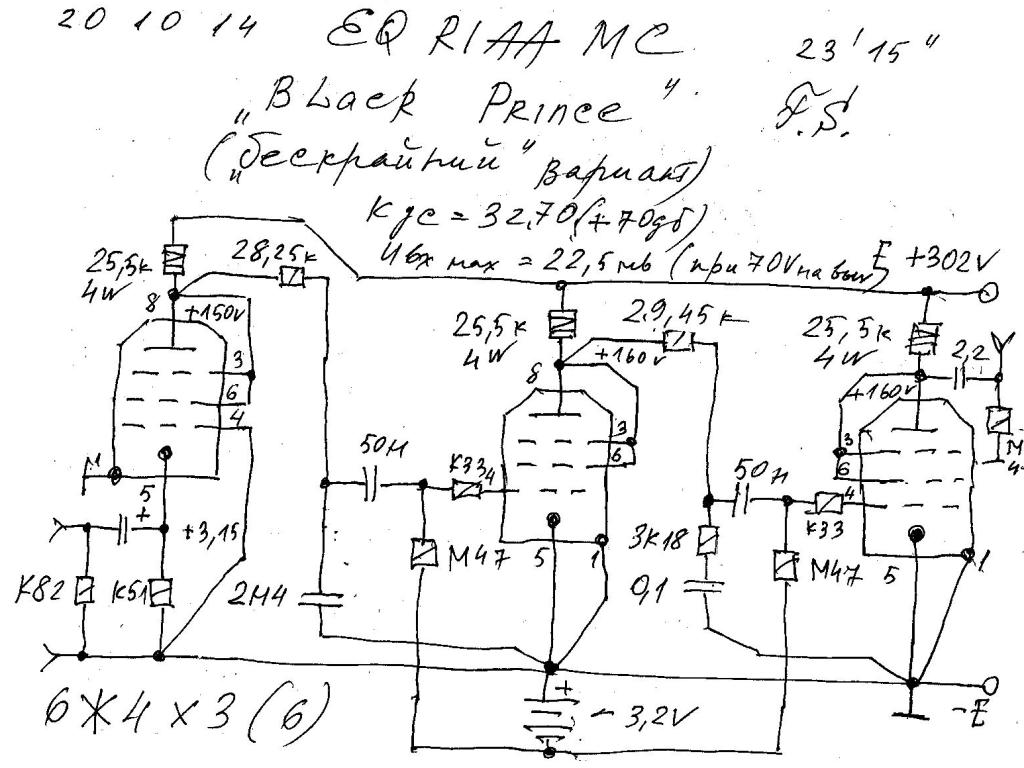

МС корректор на октальных лампах (осень 2014), с шикарным звуком :



Был разобран, потому как корпус для него был не подходящий, металлический и очень "звонкий", приходилось вешать его на стену. Обязательно повторю, но - в новом корпусе, с виброразвязкой, не переключайтесь...
А может кто-нить опередит меня - было бы замечательно ! ( батарейки можно выкинуть и применить автосмещение ( 510 Ом в катод))...

 Отправлено: 01.03.15 04:07. Заголовок: Сергей, признайся с..

Сергей, признайся сам себе: схема - плохая... Наворот на навороте. Какой он Принц? Он - чиновник, замудрённый вечным враньём себе и всем. Так его и назови: Кувшинное Рыло.

 Отправлено: 01.03.15 13:50. Заголовок: Про прынца

Бокарёв Александр пишет:

цитата:

схема - плохая...

Да, согласен, зато звучит по-царски, отсюда и кличка...

 Отправлено: 22.03.15 03:15. Заголовок: On the wall...

... или - настенный МС корректор (из обещанных - разных) :




Сделан осенью 13 года, это - модификация прошлогодней весны - сделан по мотивам и идеям Олега Чернышёва, он собирался свой экземпляр опубликовать на АП, но я этого не дождался, соорудил так, как понял его слова и эскизы

 Отправлено: 22.03.15 21:35. Заголовок: Ого! Уже три этажа. ..

Ого! Уже три этажа.
35В на аноде - не "многовато" ли? Вроде бы 6н24п - это лампа, а не транзистор.

 Отправлено: 22.03.15 21:36. Заголовок: Я так понимаю жизнь,..

Я так понимаю жизнь, что 3-этажным каскодом-кроем параллельную цепочку коррекции?))))

 Отправлено: 22.03.15 23:07. Заголовок: На техническом форум..

На техническом форуме лучше такое не выставлять. Или, как вариант, снабжать приписочкой: Физики шутят. А то приходят на ум всякие некорректности.
Давно хотел узнать у автора, в чём смысл этих бессчётных конфигураций? Публику позабавить? Хотя, дело хозяйское, что уж там...

 Отправлено: 23.03.15 03:08. Заголовок: Бокарёв Александр пи..

Бокарёв Александр пишет:

цитата:

3-этажным каскодом - кроем параллельную цепочку коррекции?))))

Каскод не 3-х этажный - верхняя лампа - источник тока, с внутренним сопротивлением порядка 350 кОм, заменяет анодный резистор, всё остальное - верно )))

 Отправлено: 23.03.15 03:38. Заголовок: Не слишком ли шикарн..

Не слишком ли шикарно отдавать на съедение источнику тока 200В, оставляя нижней лампе жалкие 35 вольт, выгоняя ее на нелинейный участок?

 Отправлено: 23.03.15 04:25. Заголовок: Vladimir пишет: Не ..

Vladimir пишет:

цитата:

Не слишком ли шикарно отдавать на съедение источнику тока 200В, оставляя нижней лампе жалкие 35 вольт

За всё нужно платить, сейчас в катоде нижней лампы стоит резистор 68 Ом, смещение порядка 0,5 вольта, на аноде 45 вольт, тут идея в параллельной цепочке коррекции - и она - работает, второй год уже, достойный звук и очень мало шума - 6Н24П на высоте !... Сейчас делаю по этой технологии УВ для магнитофона - макетирование впечатляет

 Отправлено: 16.06.15 00:53. Заголовок: Вариант входного каскада

Неделю вынашивал эту идею - сегодня макетил - появилась информация к размышлениям - делюсь с коллегами по увлечениям:

 Отправлено: 16.06.15 20:08. Заголовок: Подпорка накала 6н6п..

Подпорка накала 6н6п маловата. Там вроде допустимое катод-накал 100 В.
ПС. Сорри, поторопился. 200 В.

 Отправлено: 09.08.15 11:01. Заголовок: Ну-с, продолжим...

... наши "экзерцызы" :




Ну люблю я нувисторы, ну - просто обожаю ...

 Отправлено: 15.08.15 22:05. Заголовок: с какой головки и..

с какой головки играет этот корректор и с какого проигрывателя? все мои попытки попытки поиграть МС без входного повышающего транса давали хоть и не сильное но шипение , самый малошыпящий получился когда на входе 6с45 но всё одно с трансом на входе как то получше ситуация.

 Отправлено: 18.08.15 04:25. Заголовок: alexanderzas пишет: ..

alexanderzas пишет:

цитата:

с какой головки играет этот корректор и с какого проигрывателя?

Audio-technica AT-F7, Technics SL-1210MK2...

 Отправлено: 18.08.15 05:23. Заголовок: посмотрел эта голо..

Посмотрел, эта головка даёт на выходе 350 микровольт. Думаю, при применении нувистора 6с62н может быть проблема или шипения, хотя и не сильного, или микрофонный эфект. Второе можно решить только виброизоляцией.
На выходе олимповского стеклоферрита - 600 микровольт, что почти в два раза больше, и микрофонный эфект присутствует немного. Я надел на выводы нувистора силиконовые трубочки а на корпус лампы - толстую силиконовую трубку, а на неё - груз. Помогло.

 Отправлено: 06.09.15 05:37. Заголовок: Полная Ересь...

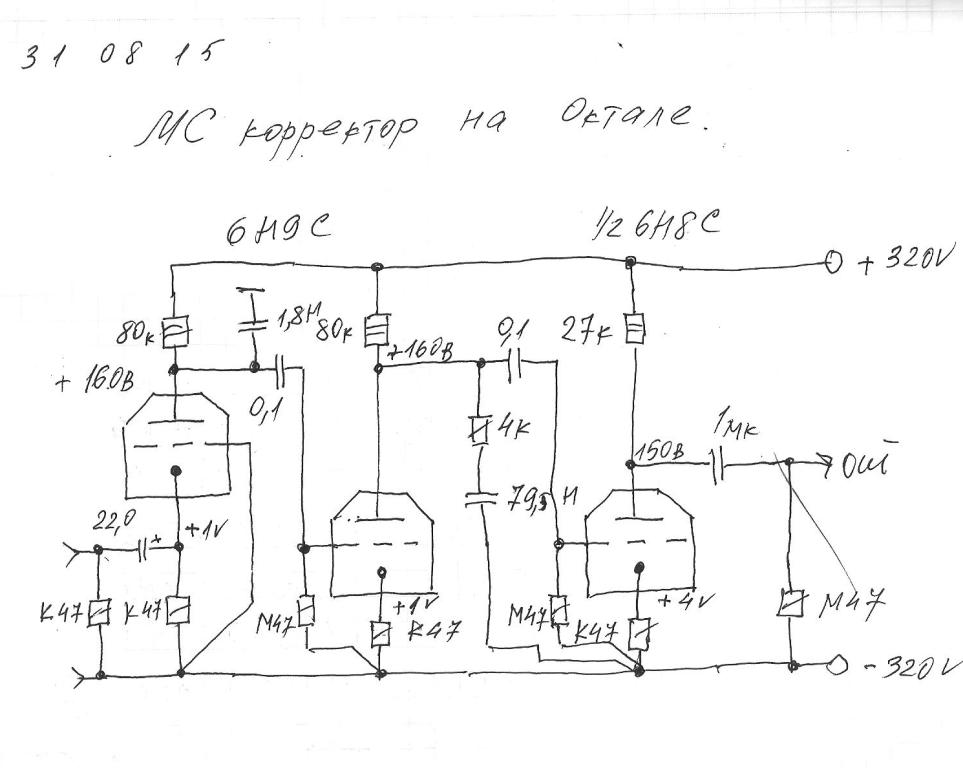

... или - МС корректор на октале :



Шумят, малёк, "девяточки", но не криминально, в ретро стиле, можно попробовать 1579 или импортные аналоги...

P.S. По секрету - если заземлять корректирующие конденсаторы в катод следующего каскада - возрастает усиление, однако...

 Отправлено: 06.09.15 14:00. Заголовок: Серёжа, мне твоё р..

Серёжа, мне твоё решение заземлять коррекцию в катод следующей лампы подсознательно не нравится. В катоде имеем синфазный сигнал по отношению к входному, таким образом, с ростом частоты степень коррекции падать должна, усиление-да, вырастет, но ачх в целом может оказаться горбатой. Успокоюсь, когда увижу две ачехи: с коррекцией в землю и в катод, где одна будет торчать над другой одинаково во всём диапазоне частот.

 Отправлено: 28.10.15 13:42. Заголовок: Лёгкими движениями...

... рук ММ корректор превращается в МС :








Особенности - ни одного анти-паразитного резистора в сетках, собран он в деревянном корпусе ( фона - нет), каскады с малой динамической ёмкостью, очень спокойный и малошумящий девайс получился - вчера его заслушался, не было сил оторваться.
На этом, казалось бы, можно поставить точку, но - сегодня возникли новые "идеи" - не прощаюсь...

 Отправлено: 04.01.16 18:26. Заголовок: Формула звука

так мне видится эта, слегка доработанная, схема из предыдущего поста:



Суть доработки - убрал конденсатор из катода входной лампы, смещение уменьшил до min, чтобы избежать сеточных токов и не потерять усиление, вот, собственно и всё - получился аппарат - заслушаешься ...
Где-то вычитал - 6Ж8 прообраз 6Ж32П - есть мысли сделать на них аппаратик, игра стОит свеч.
Вот такой новогодний подарок предлагаю всем страждущим хорошим звуком.

 Отправлено: 22.01.16 01:24. Заголовок: Старик Хотабыч

- именно так хочется назвать новый проект - почему - да корпус сделан из цельного куска мрамора, натурального - ну вы понимаете :









Корпуса сделаны по мотивам моих деревянных изделий, и предложены мне для вживления в него МС корректора.
Никакого участия в разработке не принимал, поставлен перед фактом ...
Быстренько рисуем схему и сверлим отверстия под вакуумные приборы ...

 Отправлено: 24.01.16 02:13. Заголовок: Хоттабыч

Вот и схема нарисовалась:



Трёх-каскадный, не инвертирующий, режим второго каскада и номиналы коррекции - по профессору Гурскому, так-шта-а - не забалуешь ...

 Отправлено: 27.01.16 05:25. Заголовок: Октальный

Так назовём новорожденного :



Монтаж чуть позже, надо распаять второй канал ...

 Отправлено: 27.01.16 11:28. Заголовок: Как у него с шумами,..

Как у него с шумами, 6ж4 в триоде?

 Отправлено: 27.01.16 15:05. Заголовок: Сергей, всё же спро..

Сергей, всё же спрошу : какой глубинный смысл сажать холодный край цепи коррекции не в землю, а в катод ?
Что это даёт?
Странное донельзя решение.

 Отправлено: 27.01.16 15:19. Заголовок: Это чтоб ток запутал..

Это чтоб ток запутался..., я тоже не понимаю.

 Отправлено: 27.01.16 15:43. Заголовок: aur_100 пишет: Как ..

aur_100 пишет:

цитата:

Как у него с шумами, 6ж4 в триод

200 Ом.

Бокарёв Александр пишет:

цитата:

какой глубинный смысл сажать холодный край цепи коррекции не в землю, а в катод ? Что это даёт?

Ещё это решение называют "верхом безграмотности", некоторые, излишне грамотные, товарищи, акадЭмики, можно сказать... А оно работает, несмотря ни на какие институты .
Устал объяснять, как нибудь нарисую картинки, и всё встанет на свои места - ток распутается ...

 Отправлено: 27.01.16 17:06. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

ток распутается

Это вряд ли.

 Отправлено: 30.01.16 05:12. Заголовок: За "Октальный"

(он же - Четвёрка вороных, с Восьмёркой на выходе) замолвлю слово - без единого конденсатора в катодах - усиление больше 1000 (+62 дБ), шума - нет, звук - потрясающий, никаких трансформаторов на не нужно, Формула Звука, однако ...
6Ж4 отжигает!

 Отправлено: 05.02.16 00:26. Заголовок: А теперь - Хоттабыч...

... я сказал - Хоттабыч - или - сказ о том, как не надо делать корректоры, хе :

 Отправлено: 07.02.16 04:22. Заголовок: Земля

Выдалась пара свободных часов - распаял землю, вход и выход, питание :

 Отправлено: 07.02.16 15:15. Заголовок: Я всё же склоняюсь..

Я всё же склоняюсь к мысли про 6Н1П в качестве МС преда. Остальные звенят нещадно. те же народные любимцы, черномазые 6П9 ИЛИ 6Ж4 . Про нувисторы ваще молчу. В ужас пришёл, когда их в корректор сунул. Это даже звоном не назвать. Обвал на складе жестяной тары.

 Отправлено: 07.02.16 19:20. Заголовок: Бокарёв Александр пи..

Бокарёв Александр пишет:

цитата:

Я всё же склоняюсь к мысли про 6Н1П в качестве МС преда

Так вот же он, скоро три годика ему стукнет, где-то в столице нашей Родины растворился, :

 Отправлено: 07.02.16 20:44. Заголовок: мне одинаково тошн..

мне одинаково тошно видеть схемы без смещения на сетке, как и с батарейками.
Самое забавное. что аккумулятор внутри эл-бритвы Браун- такой изжоги не вызывает, он там по месту и удобен крайне.

 Отправлено: 08.02.16 05:21. Заголовок: Накал и не только...

В обед распаял накал, а затем не смог остановиться - добил сей проект до конца, даже коррекцию распаял :





Остался - блок питания - ох, не люблю я их делать, но - надо, Федя, надо...

Новолуние, однако...

 Отправлено: 17.02.16 16:14. Заголовок: Картина маслом

Закончил вчера Хоttабыча, сегодня - слушаю, наслаждаюсь:







Аминь.

 Отправлено: 17.02.16 17:37. Заголовок: Сергей Торопов , а ..

Сергей Торопов , а мне кажется , что сюда вместо 6н23 так и просятся 6с51н ..................

 Отправлено: 17.02.16 23:38. Заголовок: DACKOMP пишет: а мн..

DACKOMP пишет:

цитата:

а мне кажется , что сюда вместо 6н23 так и просятся 6с51н ...

Таки есть уже такой, на первой странице этой темы, просто меня вежливо попросили - чтобы светилось что-нибудь ...

Кстати, удивительные свойства мрамора: ни тебе "микрофона", и никакие сотрясения и прочие щелбаны не слышны - что-бы это значило, поначалу я очень скептически отнёсся к такому корпусу - и оказался не прав - каюсь, надо ещё заказать камушки ..

 Отправлено: 18.02.16 00:35. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

просто меня вежливо попросили - чтобы светилось что-нибудь

 Отправлено: 18.02.16 23:51. Заголовок: Coda

Пришла пора прощания с джинном из бутылки:



Без комментариев...

 Отправлено: 15.03.16 18:54. Заголовок: Тема про МС корректо..

Тема про МС корректоры. А по сему мой вопрос. Хочу в первом каскаде применить 6С53Н. Возможно ли и как?
По схеме "от Василича" - конечно же дикое сопротивление в аноде первого каскада и почему резюки последовательно? Если для снижения шумов, то паралелить надо.

 Отправлено: 15.03.16 19:08. Заголовок: лежит платка с вкр..

лежит платка с вкрученными в неё 53-ми, с медными радиаторами на башке. Не хватило силы воли запустить эту мечту.
Да и фиг с ней.

 Отправлено: 15.03.16 19:12. Заголовок: Саш, давай запустим!..

Саш, давай запустим! Лежат 10 шт. без дела - жалко...

 Отправлено: 15.03.16 19:16. Заголовок: дурное усиление 53-..

дурное усиление 53-х тянет за собой дурную же ёмкость Миллера. Мне этот килограммовый довесок кости к 300- граммовому кусочку мяса никак не нужен. Кабель сто десять пикофарад, а это немало.
А вот та же 6с2п или 6с3п или 6н1п - просто класс по всем параметрам. И звук живой.

 Отправлено: 15.03.16 19:20. Заголовок: Бокарёв Александр пи..

Бокарёв Александр пишет:

цитата:

дурное усиление 53-х тянет за собой дурную же ёмкость Миллера. Мне этот килограммовый довесок кости к 300- граммовому кусочку мяса никак не нужен. Кабель сто десять пикофарад, а это немало. А вот та же 6с2п или 6с3п или 6н1п - просто класс по всем параметрам. И звук живой.

Саш, я про корректорр для МС головы. Что, ни как?

 Отправлено: 15.03.16 19:31. Заголовок: Когда есть куча М..

Когда есть куча МС трансов , то постройка мифического МС корректора на лампе без транса становится бессмыслицей. Что бы там ни писали про потерю звука в трансформаторе. Я послушался этих восхвалителей МС предов на транзисторах, получил дикий треск от всех даже незадранных пластинок и наводки от лежащего в метре мобильника. В задницу эти преды.
Но если хочется МС без транса и на лампе- усиление 20000-25000 без коррекции, а это три каскада усиления на 6н1п. Скажем, два каскада на резисторах и СРПП на выходе.

 Отправлено: 15.03.16 20:03. Заголовок: Уболтал. Тем более, ..

Уболтал. Тем более, что пара МС трансов имеется.

 Отправлено: 17.03.16 00:29. Заголовок: В данный момент слуш..

В данный момент слушаю триодный корректор на двух лампочках по предельно простой схеме. Звук просто роскошный, ничего лучше нет.Но.
100 милливольт на выходе. Если устроит- нарисую. Только после-не ныть, что мало.

 Отправлено: 18.03.16 13:22. Заголовок: Бокарёв Александр пи..

Бокарёв Александр пишет:

цитата:

В данный момент слушаю триодный корректор на двух лампочках..Если устроит- нарисую.

?

 Отправлено: 18.03.16 14:34. Заголовок: Схему накорябаю сег..

Схему накорябаю сегодня.

 Отправлено: 18.03.16 14:40. Заголовок: Бокарёв Александр пи..

Бокарёв Александр пишет:

цитата:

Если устроит- нарисую.

Маловато, но, нарисуйте, пожалуйста, если вас не затруднит, тем более, что Serg_AD просит...

 Отправлено: 18.03.16 15:01. Заголовок: Я как раз занят те..

Я как раз занят тем, как усиления добавить и звука не потерять.

 Отправлено: 19.03.16 03:42. Заголовок: http://f4.s.qip.ru/~..

Вот это сейчас слушаю.

 Отправлено: 19.03.16 13:13. Заголовок: Мощность резистора в..

Мощность резистора в катоде второй лампы в обрез, не маловато?
И, наверное, пропустил в предыдущих сообщениях – что за светодиод?

 Отправлено: 19.03.16 14:25. Заголовок: в катоде второй лам..

в катоде второй лампы 2 ватта МТ, на нём 1,5 ватта сидит, и что? МТ-шка 5 ватт держит.
Можно обычный МЛТ-2 . Лучше старый, красный. Не полосатую сволочь.

Светодиод- жёлтый, чтобы 2 вольта дал

 Отправлено: 19.03.16 15:11. Заголовок: Добавлю, если ламп м..

Добавлю, если ламп мало, лучше в квтод поставить RC вместо светодиода, легче подобрать режим.

 Отправлено: 19.03.16 16:50. Заголовок: искренне согласен, ..

искренне согласен, светодиод заметно увеличивает разброс половинок лампы . Та же история с батарейками в сетке и фиксированным смещением без настройки. Только из кучи выбирать .

 Отправлено: 19.03.16 17:45. Заголовок: Александр, выходное ..

Александр, выходное наверное не больше 250мВ? Хорошая лампочка 6н1п, да и 23п-ЕВ.
Залезли не в свою ветку благодаря setakava...

 Отправлено: 19.03.16 18:09. Заголовок: по милливольтметру ..

по милливольтметру В3-38 сигнал на выходе между 50 и 100мв, среднее-70-80 мв.
Сейчас на стапеле новая схема: место второй лампы займут 6н2п и катодник на 6н23п-ев. Усиление вырастет раза в три, получу оптимальную для звуковой карты величину сигнала , а катодник обеспечит идеальное согласование с достаточно низким входным карты(там 9 кил)

 Отправлено: 19.03.16 18:18. Заголовок: Честно говоря, не оч..

Честно говоря, не очень разбираюсь в светодиодах (давным-давно имел дело только с АЛ102 и АЛ307). Можно для примера тип или ссылку?
