ссылка на сообщение  Отправлено:01.04.15 01:42.Заголовок:О преобразовании ВАХ пентода


Тема отделена

Спасибо: 0
ПрофильЦитата Ответить
Ответов -13 [только новые]


moderator




Пост N:3227
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:17
ссылка на сообщение  Отправлено:24.03.15 18:55.Заголовок:Виктор51 пишет:Предположим, режим пентода изменён..


Виктор51 пишет:
 цитата:
Предположим, режим пентода изменён. ВАХи изменились. Что Вы выберите для вычисления?

Вызывает затруднения только случай, когда изменилось Еc2 (питание экранной сетки). В этом случае не так уж сложно использовать метод, описанный мной в статье "Преобразование ВАХ пентода...". Метод использовался старыми конструкторами ламповой техники.

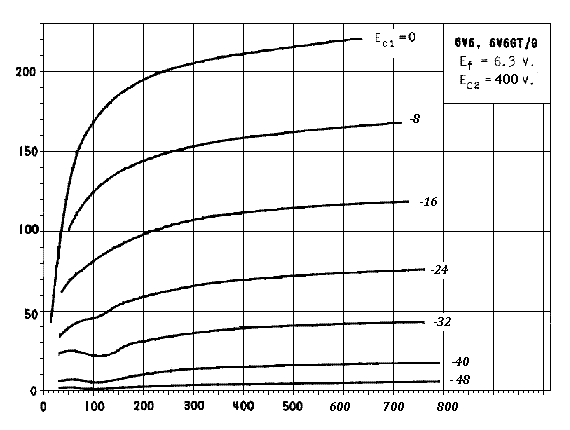

Вот, например, преобразованные мной ВАХ для 6п6с для экранного напряжения Uc2=400В:

find diesel gas near me

Спасибо: 0
ПрофильЦитата Ответить



Пост N:335
Зарегистрирован:17.09.14
Откуда:Россия,Нечаевская
Рейтинг:-1
ссылка на сообщение  Отправлено:24.03.15 20:02.Заголовок:Пермяк пишет: Повто..


Пермяк, статья Преобразование ВАХ пентода не попадалась. Здесь на форуме не нашёл.
Хотелось бы найти.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:3228
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:17
ссылка на сообщение  Отправлено:24.03.15 23:20.Заголовок:Виктор51 пишет:Хотел..


Виктор51 пишет:
 цитата:
статья Преобразование ВАХ пентода не попадалась. Здесь на форуме не нашёл.

Она есть на этом сайте в разделе Полезные статьи:
http://valvelab.far.ru/

Спасибо: 0
ПрофильЦитата Ответить



Пост N:336
Зарегистрирован:17.09.14
Откуда:Россия,Нечаевская
Рейтинг:-1
ссылка на сообщение  Отправлено:26.03.15 17:12.Заголовок:Пермяк пишет: Стать..


Пермяк пишет:
 цитата:
Она есть на этом сайте в разделе Полезные статьи:
http://valvelab.far.ru/

Да, этот сайт мне знаком. И статью тоже видел. Мало того, нашёл подобное в "своей" литературе.




Немалый титанический труд, чтобы найти нужный режим пентода.
Но, в силу определённых обстоятельств и доступности измерений, я выбрал "визуальную" настройку усилителя на пентоде.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:3229
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:17
ссылка на сообщение  Отправлено:28.03.15 11:21.Заголовок:Виктор, а что за кни..


Виктор, а что за книга? Автор, название, год? Добавлю её в список литературы в статье.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:340
Зарегистрирован:17.09.14
Откуда:Россия,Нечаевская
Рейтинг:-1
ссылка на сообщение  Отправлено:28.03.15 13:28.Заголовок:Это учебник, Батушев В..


Это учебник, Батушев В.А. "Электронные приборы", 1969 г. , стр.140-141.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5334
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:01.06.18 18:20.Заголовок:Книга есть в этой би..


Книга есть в этой библиотеке:
http://publ.lib.ru/ARCHIVES/_CLASSES/TEH_RAD/_Teh_rad.html

Спасибо: 0
ПрофильЦитата Ответить





Пост N:74
Зарегистрирован:14.12.16
Рейтинг:1
ссылка на сообщение  Отправлено:21.07.18 16:27.Заголовок:Интересно, а кто-ниб..


Интересно, а кто-нибудь пробовал проводить описанное в книге Батушева или в статье Пермяка преобразование ВАХ ?

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5469
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:11.08.18 12:51.Заголовок:Полагаю, что никто. ..


Полагаю, что никто. Пентоды здесь мало кому интересны. Да и сам процесс трудоёмок.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1028
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:12.08.18 02:57.Заголовок:Плюмбум пишет: а кт..


Плюмбум пишет:
 цитата:
а кто-нибудь пробовал проводить описанное в книге Батушева или в статье Пермяка преобразование ВАХ ?

Пермяк пишет:
 цитата:
Полагаю, что никто. Пентоды здесь мало кому интересны. Да и сам процесс трудоёмок.

Пентоды интересны мне.
Намного проще измерять в реальной схеме, под конкретные лампы.
А по ВАХ? Такие не в всегда имеются в наличии.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5475
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:12.08.18 11:30.Заголовок:RedStar , судя по Ва..


RedStar , судя по Вашему посту, Вы не поняли сути рассматриваемой темы.
Метод преобразования ВАХ как раз и предназначен для тех случаев, когда нужных ВАХ нет.
Я уже приводил в первом после топа посте пример, когда имея ВАХ 6V6 (аналог 6п6с) при Ес2=250v, путём преобразования получил семейство ВАХ при Ec2=400v.
Далее, Вы пишете:
 цитата:
Намного проще измерять в реальной схеме, под конкретные лампы

Разумеется!
Только есть проблема: не все и не всегда могут провести адекватные замеры, иногда результаты замеров даже противоречат простым законам электротехники

Спасибо: 0
ПрофильЦитата Ответить





Пост N:77
Зарегистрирован:14.12.16
Рейтинг:1
ссылка на сообщение  Отправлено:12.08.18 12:18.Заголовок: to Пермяк Здравств..


to Пермяк
Здравствуйте, Леонид!
Попробовал выполнить преобразование ВАХ лампы 6L6GE. Взял график при Ес2=250в и преобразовал, по методике из вашей статьи, для Ec2=350в. Для чего пришлось освоить старенький Paint-XP
Картинка получилась неопрятной, поэтому выкладывать её не буду, но задам пару вопросов.
1. При преобразовании напряжения новых ветвей сеточного напряжения получились дробные, как вы и предупредили в статье. Есть ли какой-то способ получить положения ветвей, чтобы эти значения были целыми числами?
2. В статье вы не упомянули о законе степени трёх вторых, применённом в книге Батушева. Почему?

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5478
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:12.08.18 17:08.Заголовок:to Плюмбум. Отвечу п..


to Плюмбум.
Отвечу по пунктам.
1. Такой способ при "ручном" построении - тот же, что и применяется с обычными ВАХ, называется он "интерполяция" .
Мы ведь как-то справляемся, когда ставим раб. точку, например, для 6п14п - в положение Uс0=-6,4 вольта, хотя на графике семейства есть линии только 6 и 8 вольт ровно. При дробных числах, конечно, сложнее, но...
2. Не хотел усложнять материал статьи.

Спасибо: 0
