ссылка на сообщение  Отправлено:01.01.20 16:59.Заголовок:Входной трансформатор УМ


Всем привет. Решил создать отдельную тему...
В какой-то теме на этом форуме читал пост одного форумчанина (он вроде бы с сайта "Северный прибой"), что он использует трансформаторы повышающие вместо драйверной лампы... И "ковырнуло" меня опять за живое... Очень хочу использовать вместо драйвера трансформатор, Lundahl, или ещё какой.., мне кажется это повысит звучание...
1. Отзовись тот наш форумчанин... Напиши как у тебя это реализовано, на чем... ???
2. И второе... Подскажите какие минусы есть у этого решения ??
Спасибо

Спасибо: 0
ПрофильЦитата Ответить
Ответов -9 [только новые]


постоянный участник




Пост N:1897
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:11
ссылка на сообщение  Отправлено:01.01.20 17:11.Заголовок:Входной трансформато..


Входной трансформатор с двухтактным выходом - прекрасно работает в усилителе с коротким трактом - серые цилиндры



Повышающий применить-то можно, но возникают проблемы с АЧХ на ВЧ, ну разве что в 1,5-2 раза повысить получается. Это если для выходных сигналов в несколько десятков вольт.
Для МС-трансформаторов и 25 раз имеются, так, за штуку-две. Долларов.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:666
Зарегистрирован:07.03.16
Рейтинг:1
ссылка на сообщение  Отправлено:01.01.20 22:49.Заголовок:topojijio пишет: По..


topojijio пишет:
 цитата:
Подскажите какие минусы есть у этого решения ??

У любого решения есть свои плюсы и минусы, ВТ бывают разные- повышающие, понижающие, разделительные, аттеньюаторы, ФИ.... И в любом из этих случаев его качество д.б. соответствующим, иначе функциональный аналог на лампе ничем хуже не будет...

Спасибо: 0
ПрофильЦитата Ответить



Пост N:874
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:01.01.20 23:29.Заголовок:Ну хорошо.. Какая мо..


Ну, хорошо...
Знает ли кто-нибудь, какая есть модель Лундала, чтобы повышала раз в 7-10 до выходной лампы?? 😀😀

Спасибо: 0
ПрофильЦитата Ответить



Пост N:373
Зарегистрирован:08.06.10
Рейтинг:4
ссылка на сообщение  Отправлено:05.01.20 02:01.Заголовок:Топик стартеру - ес..


Топик стартеру -
если вы хотите на входе поставить повышающий трансформатор с одной вторичной обмоткой, здесь в принципе ничего сложного нет - берете колечко (аморфный сплав, либо пермаллой) и мотаете в свое удовольствие, расчетов полно в нете...
А вот если вы на входе хотите поставить трансик-ФИ (у меня именно так реализовано), то здесь применить повышающий уже будет сложнее,по причине емкостной составляющей инверсной обмотки, которая будет валить вам ачх примерно с 5-7 кГц (не столь важно, с какой частоты).
Без проблем мотается на аморфном колечке 1:1+1, ставим на вход, далее драйверные лампы на раскачку, затем выходной каскад.
Либо здесь есть ветка о намотке ФИ трансформатора, почитайте ее внимательно, в ней есть разные способы намотки и применения ФИ.
В общем, нужно отталкиваться от уже четко прорисованной вашей цели.
Если собираете SE, тогда там другая песня...

Спасибо: 0
ПрофильЦитата Ответить



Пост N:891
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:05.01.20 19:57.Заголовок:Да мне для SE. На се..


Да мне для SE. На сетке оконечной лампы должно быть максимум 6В...

Спасибо: 0
ПрофильЦитата Ответить



Пост N:940
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:15.01.20 15:01.Заголовок:Решил мотать для себ..


Решил мотать для себя ВТ аттенюатор...
Пермалой у меня есть разный, попробую..
Скажите, сколько витков должно быть в первичке, и на вторичке отводы на каких витках? И нужно ли секционирование ?
Спасибо 😀.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1
Зарегистрирован:23.01.20
Рейтинг:0
ссылка на сообщение  Отправлено:23.01.20 12:11.Заголовок:Уважаемый ALSS! А мо..


Уважаемый ALSS! А можно схемкой поделиться па усилитель на фото? Входные вроде-бы ТВ026 от БИГов 057? Давно интересуюсь этой топологией.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1912
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:12
ссылка на сообщение  Отправлено:24.01.20 05:12.Заголовок:Ко мне (я не автор) ..

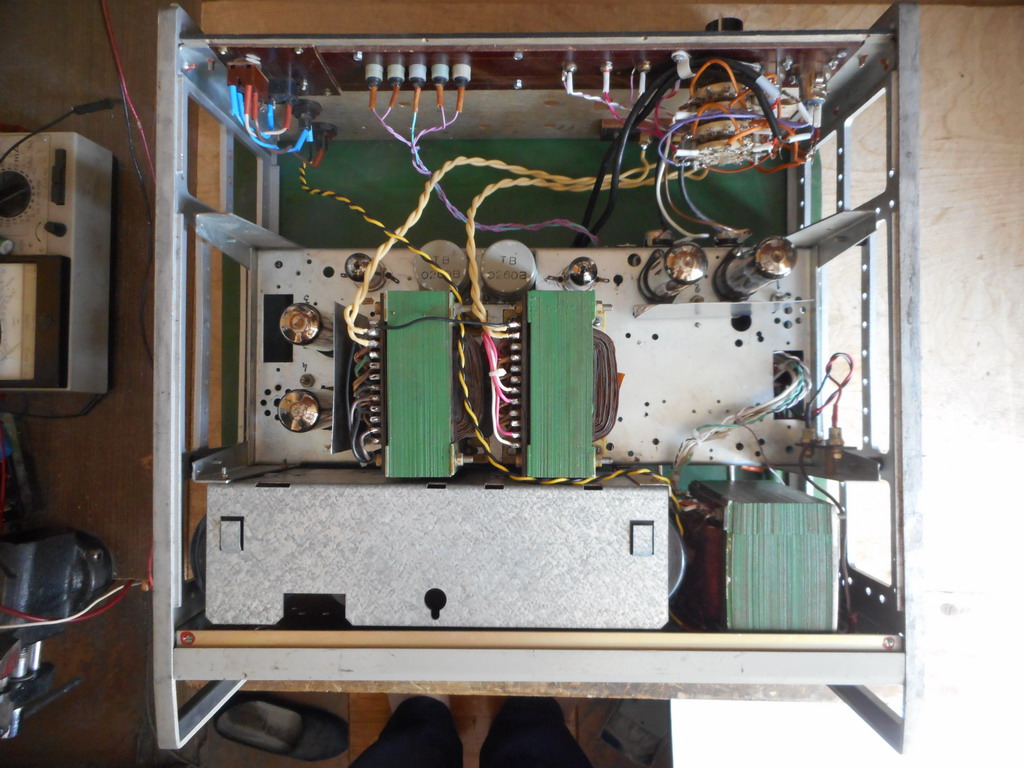

Ко мне (я не автор) этот усилитель попал на доводку в части питания и настройки после примерно годичного отслушивания владельцем. Вход - на этих трансформаторах, далее драйверы ЕСС85 (мне, правда, больше понравились 6Н1П-ЕВ калужские с длинной ракетой) и далее EL34 в триоде в двухтакте. Выходные трансформаторы чешские, сетевой тоже вроде бы чешский, ничего самостоятельно намотанного нет.
Доводка в части питания - диодный удвоитель на питание и батарея конденсаторов, получилось немногим более полусотни джоулей на ватт выходной мощности.
Схема - на выходные просмотрю архив, несколько лет прошло, кажется, что-то рисовал (такие небольшие схемы во время работы в уме держал). Но фотографировал, может, получится по снимкам разобраться.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2
Зарегистрирован:23.01.20
Откуда:РФ,Новосибирск
Рейтинг:0
ссылка на сообщение  Отправлено:24.01.20 09:15.Заголовок:Спасибо! Фото было б..


Спасибо!
Фото - было бы здорово. А как в этой схеме реализована регулировка громкости? Сколько анодного? И как он показал себя по звуку на Ваш вкус?
