ссылка на сообщение  Отправлено: 01.11.19 23:14. Заголовок: Помогите со схемой управления тиристорами


Привет всем...
Недавно по работе сталкивался со сварочными машинами на тиристорах, а также с маломощными двигателями которые тоже управлялись на тиристорах.. 😀😀 Я думаю многие из форумчан являясь электронщиками имели дело с тиристорами...
Ну так вот, вопрос мой такой... Подскажите кто знает, какую роль там с плате управления тиристорным контактором выполняет маленький трансформатор ??? Гальваноразвязку ?

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 11 [только новые]







Пост N: 603
Зарегистрирован: 28.01.15
Откуда: Искитим, НСО
Рейтинг: 3
ссылка на сообщение  Отправлено: 01.11.19 23:25. Заголовок: Возможно, что гальва..


Возможно, что гальваноразвязка.
Ну, или как часть схемы фазового управления (трансформатор МИТ):



Андрей Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1451
Зарегистрирован: 21.11.15
Рейтинг: 8
ссылка на сообщение  Отправлено: 01.11.19 23:46. Заголовок: topojijio пишет: Га..


topojijio пишет:
 цитата:
Гальваноразвязку ?

r9o-11 пишет:

 цитата:
Возможно, что гальваноразвязка.

Это вряд ли. Скорее всего импульсник управления.
Не трудно по плате посмотреть, один из его выводов выходит на управляющий тиристора.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 803
Зарегистрирован: 08.02.12
Рейтинг: 0
ссылка на сообщение  Отправлено: 02.11.19 00:30. Заголовок: Друзья, спасибо вам ..


Друзья, спасибо вам большое !!! Помогли !
Подскажите пожалуйста если знаете, импульсы с регулятора контактной сварки (РКС) поступают на тиристорный контактор, они какой формы ??? Понятно что мультиметр их не видит .. Какого они напряжения и формы, не подскажите ? Что должно быть на экране осциллографа с выхода РКС на входе тиристорного контактора ?

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1454
Зарегистрирован: 21.11.15
Рейтинг: 8
ссылка на сообщение  Отправлено: 02.11.19 01:54. Заголовок: topojijio Самое рас..


topojijio
Самое распространённое было так: На транзисторе с буфером (из "половины" синуса, т.е выпрямленного мостом) делают пилу. Эта пила подаётся на один вход
компаратора. На другой вход компаратора с регулятора подаётся опорное наряжение, величина которого и определяет фазу открытия тиристора. Копаратор, как известно даёт прямоугольник (меандр). Он усиливается и на импульсный трансформатор. Форма - импульс. Он не обязательно должен быть "красивый", "правильный"... Важна его длительность, он не должен быть меньше времени открывания тиристора (паспортные данные). Напряжение открывания тиристора как правило не большое. Обычно от 3-х до 10 вольт. Редко немного больше. А вот полярность... чаще всего положительная по отношению к катоду.
Но, встречались разные тиристоры, управляемые по катоду и управляемые по аноду. Управляемые плюсом и управляемые минусом. Сам был удивлён когда-то давно...

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1813
Зарегистрирован: 27.04.08
Рейтинг: 18
ссылка на сообщение  Отправлено: 02.11.19 02:43. Заголовок: Наверняка это импуль..


Наверняка это импульсный трансформатор управления.
Несколько раз приходилось собирать регуляторы мощности на разных симисторах, последний для мощной печи на ТС80 по простейшей но эффективной схеме из журнала "Радио".



Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1455
Зарегистрирован: 21.11.15
Рейтинг: 8
ссылка на сообщение  Отправлено: 02.11.19 02:58. Заголовок: Charm А мне больше ..


Charm
А мне больше по душе вот этот вариант.
Работал на заводе, где сотни двигателей постоянного тока. Надо было некоторые из них синхронизировать с линией, по возбуждению.
Более простые схемы вели себя не совсем стабильно, убегали... А эта работала чётко.
П.С. С повсеместным применением микросхем памяти и тем более микроконтроллеров все сильно изменилось. Стало и проще и сложней одновременно.
Но принцип работы тиристора - не изменился.
Был такой случай на заводе (до меня ещё... Завод заказал в институте электроники полный блок управления для двигателя постоянного тока. Институт сделал.
Но завод не расплатился или что-то...
В результате не работал регулятор возбуждения. А он был сделан с применением микросхемы памяти К 155 РЕ3. Хорошо, что вся документация была и программа прошивки была.
Раскусил причину, прошил микросхему. Всё заработало.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 804
Зарегистрирован: 08.02.12
Рейтинг: 0
ссылка на сообщение  Отправлено: 02.11.19 17:24. Заголовок: Друзья, спасибо всем..


Друзья, спасибо всем
А никто не знает какая форма и частота напряжения выходит с регулятора контактной сварки (РКС) на тиристорный контактор ???
Просто не охото осциллограф на работу нести, и ещё два трансформатора для гальваноразаязки ))

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 605
Зарегистрирован: 28.01.15
Откуда: Искитим, НСО
Рейтинг: 3
ссылка на сообщение  Отправлено: 02.11.19 18:18. Заголовок: Так а в сети смотрел..


Так а в сети смотрели? Может, народ уже вашу модель сварочника обсуждал и ремонтировал...

Я, конечно, далёк от контактной сварки, но что-то мне кажется, что форма управляющего импульса может быть любой, главное, чтобы его уровня и длительности хватило для открывания тиристора, а закроется тиристор сам по окончанию полуволны сетевого напряжения...
Ну и, думается, что с осциллографом ремонтировать намного интересней, чем без него...

Андрей Спасибо: 0
ПрофильЦитата Ответить



Пост N: 806
Зарегистрирован: 08.02.12
Рейтинг: 0
ссылка на сообщение  Отправлено: 05.11.19 02:00. Заголовок: Друзья, срисовал с п..

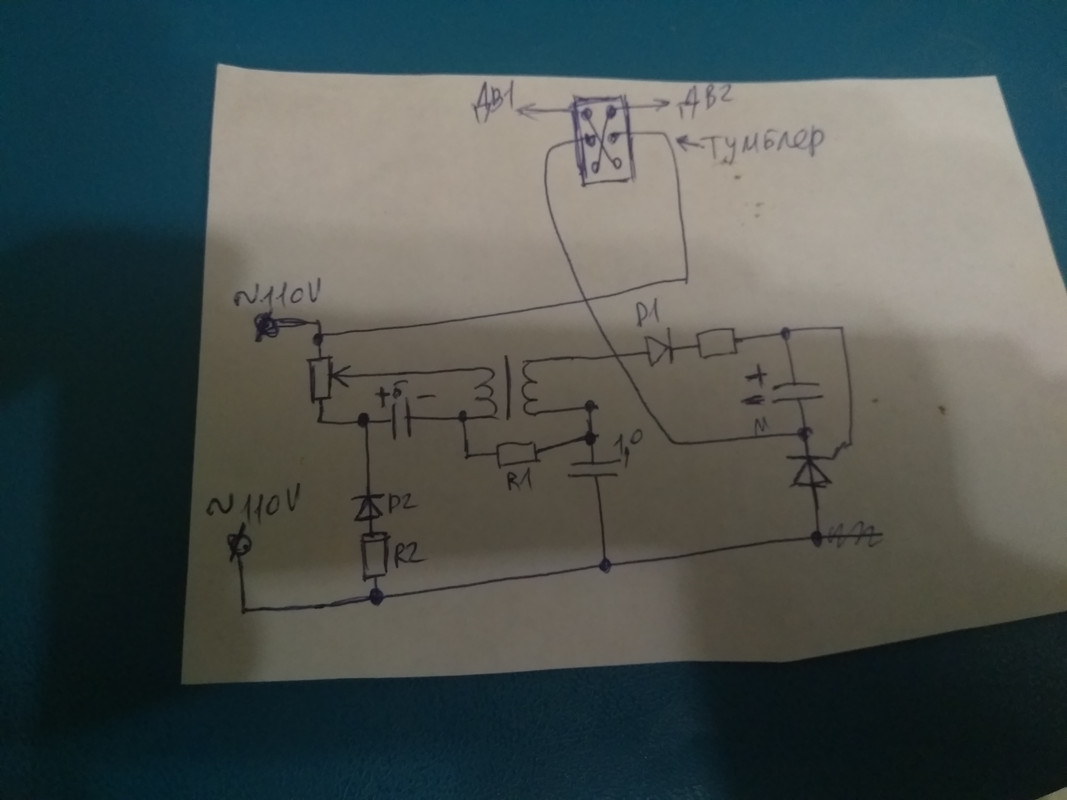

Друзья, срисовал с платы схему управления двигателем станочка маленького, там реверс .. Может кто что подскажет.. ?))

post image online

Двигатель работает только на максимальных оборотах... Может кто подскажет что глянуть?)

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 615
Зарегистрирован: 28.01.15
Откуда: Искитим, НСО
Рейтинг: 3
ссылка на сообщение  Отправлено: 05.11.19 08:02. Заголовок: Проверить детали на ..


Проверить детали на "целостность".

Андрей Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 8204
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 26
ссылка на сообщение  Отправлено: 05.11.19 08:27. Заголовок: скорей всего сам тир..


Скорей всего - сам тиристор сдох.

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: рабочий (3952) 23-52-54. моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
