Отправлено: 25.03.25 20:23. Заголовок: БП ИТУН для катушки Field coil

Всем привет.
Может кто нибудь дать схему БП на tl783 чтобы она была именно ИТУНом??
Самый лучший БП для катушки field coilбудет это ИТУН
Или схема такая же как для lm317?

 Отправлено: 26.03.25 13:54. Заголовок: topojijio пишет: Ил..

topojijio пишет:

цитата:

Или схема такая же как для lm317?

Такая же.

 Отправлено: 27.09.25 15:54. Заголовок: Всем привет. Собрал ..

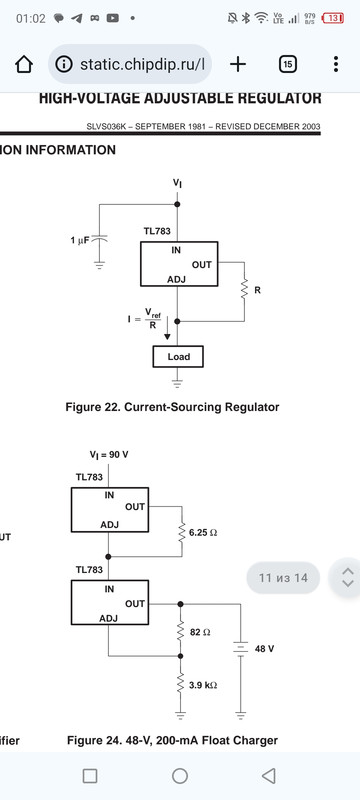

Всем привет. Собрал все таки этот БП ИТУН для катушки field coil динамика по этой схеме из даташита (верхняя на рисунке).
По идее резистор настройки высчитывается по формуле опорное напряжение 1,25В/ток который нужен в амперах.
Но почему то я меняю этот резистор, но ток в нагрузке не меняется..
И ещё меня смутило то что не схеме даташита в нагрузку идет не ножка OUT, a ножка ADJ.

 Отправлено: 27.09.25 17:51. Заголовок: Стабилизатор тока мо..

Стабилизатор тока можно собрать по типовой схеме на LM317 (ищите с буквами LT, они меньше шумят. Избегайте подделок). Схема правильная. R1 и нагрузка, это делитель управляющего напряжения, из-за очень большого усиления микросхемы, влияет сопротивление проводов (их длина), к нагрузке, т.е. настраивать надо не на макете, а на готовой конструкции. Если это для накала ламп (разное сопротивление накала), то при ее замене придется настраивать по-новой, вот такая чувствительность м/с.
Для этой схемы в расчетах требуемого тока, VREF берут 1,25 В. Например, для тока 0,71 А:

VREF 1,25
R1 = --------- = ------- = 1,76 Ом
IOUT 0,71

При протекании через него тока 0,71 А, падение напряжение составит 1,25 В, рассеиваемая мощность составит 0,89 Вт. В качестве R1 можно применить ,,антизвонный” дроссель, намотанный нихромовой проволокой диаметром 0,39 мм, длиной 184 мм. (10 витков провода на хвостовике сверла диаметром 5 мм). Концы по 5 мм залудите на таблетке аспирина, или с помощью флюса для тугоплавких припоев.
Для предотвращения самовозбуждения, конденсатор С1 необходимо распаять не далее, чем в 5 см от микросхемы. Саму микросхему, с этой же целью, через изолирующую прокладку надо посадить на радиатор. Его площадь рассчитывают из условия 1 Вт рассеиваемой мощности на 15~20 кв. см. охлаждаемой поверхности.
Для определения рассеиваемой мощности микросхемой, надо измерить падение напряжения на ней, и умножить на протекающей через нее ток, 0,71 А. Поскольку она включена последовательно с нагрузкой (например, на 6,3 В), то потребляемая мощность составит: P = 6,3В * 0,71А = 4,47 Вт, и требуемая площадь радиатора составит от 67 до 89 кв. см..

 Отправлено: 28.09.25 13:26. Заголовок: topojijio пишет: Но..

topojijio пишет:

цитата:

Но почему то я меняю этот резистор, но ток в нагрузке не меняется..

Если действительно хотите разобраться, покажите все режимы схемы по постоянке для обоих вариантов.

 Отправлено: 29.09.25 21:42. Заголовок: Спасибо за ответы. ..

Спасибо за ответы.
Вольдемар, вы очень много написали, но LM317 она до 30 вольт
А мне надо 110 вольт. Для этого подходит TL783.
Единственное что я думаю что это поддельных микросхема..
Режим по постоянке чуть позже напишу.
