ссылка на сообщение  Отправлено:09.02.14 01:07.Заголовок:Класс А Джона Линсли Худа.


Не совсем ламповая тема, скорее вообще не ламповая, но не поделиться не могу. Зацепило. На работе не особо напряжно, так что есть свободное время чего-нибудь спаять и попробовать. Давно и в разных местах натыкался на описание и восторженные отзывы об ультралинейном усилителе в классе "А" Джона Линсли Худа. И такая она, и сякая, и работает на РЭС-22 на выхлопе

Взял кусок текстолита и старым дедовским способом по быстрому сделал макетку.



Утверждали, что в эту схему можно воткнуть что угодно! Так что все транзисторы не впаивал, а поставил клемники, что-бы можно было втыкать разное без особых усилий. В кассе нашёл дубовые КТ805Б. Это на выхлоп. Перед ними КТ801 ну а на входе решил поставить древнего германца, знаменитый и уважаемый МП42Б

Нашёл в столе пакетик, штук 50. Отобрал из них один с h21=145. У остальных этот коэффициент лежит от 60 до 80. Дёрнул со склада транс ТН7. Выпрямительные диоды легендарные КД202В. Зашунтировал их плёнкой по 0,01мкф. Дальше умножитель ёмкости, или электронный фильтр на КТ827 ну вроде и всё. Питание получилось 14 вольт. В коллектор верхнего транзистора воткнул амперметр и включил.

Ткнулся на выход пол питания смотреть. Ага! Щас! хорошего много не бывает!

Включил музыку и стал слушать. Кто кого! Короче, ничья!!! День прошёл не зря.Всё, что пишут про этот усилитель соответствует действительности. Советская россыпуха при грамотном использовании очень даже ничего! Теперь буду экспериментировать с транзисторами. Интересно, что даст наилучшее звучание!?

С уважением,Андрей. Спасибо: 0
Профиль
Ответов -298 ,стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 All [только новые]


Бокарёв Александр
постоянный участник


Пост N:19814
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:29.06.19 13:58.Заголовок:а я как ни пытался..


а я как ни пытался собрать на паре кремний+германий ( кт819- гт813) - не вышло ничего, германцы сгорали быстро и уверенно. Позже шеф привез чешские КД502 и тема стремительно продвинулась. Они с нашими 818 отлично стыковались.
дядя Паша Пыжэ вскрыл один такой чешский 503 - ахнул: там кристалл огромного размера приделан сначала на именной радиатор к крылышками, а он уже на подошву из красной меди. Неубиваемые транзисторы.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
U.L.F.
постоянный участник




Пост N:4096
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:29.06.19 14:42.Заголовок:Сергей Торопов пишет..


Сергей Торопов пишет:
 цитата:

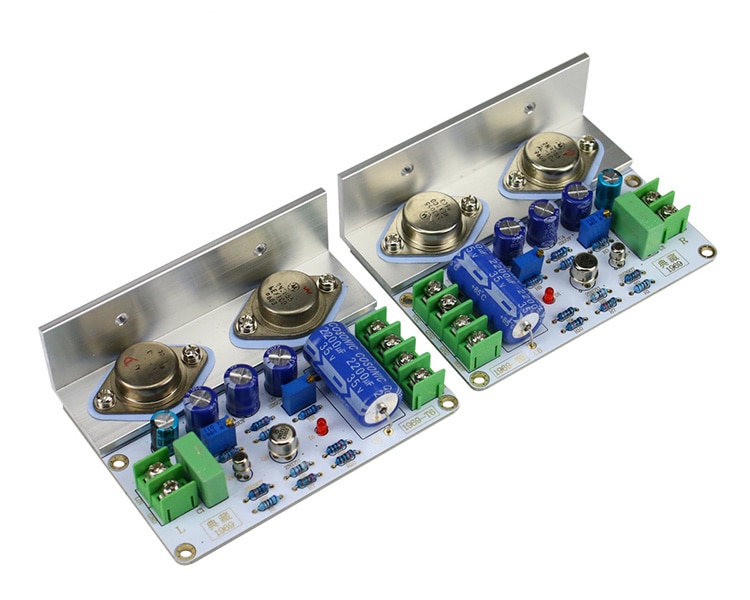

Нарисовался конструктивчик:

Сергей, а охлаждения через уголки и верхнюю панель хватит? Класс "А" всё-таки...

Спасибо: 0
Профиль
Сергей Торопов
постоянный участник




Пост N:1079
Зарегистрирован:05.03.13
Откуда:Святая Русь
Рейтинг:5
ссылка на сообщение  Отправлено:29.06.19 14:44.Заголовок:Хмурое утро...


... превратилось в сказку:



Потрясён количеством и, главное, качеством, НЧ - никакой тон-компенсации не надо...

Qveen Made in Heaven действительно там и сделан - на небесах, об этом мне сам Федя поёт, вкрадчиво так, не навязчиво...

И это при 12 Вольтовом питании - всего "хватат"...

Гениальная схема! Шторм - 10 баллов!

Uher-о-вед и мухолов... Спасибо: 0
Профиль
U.L.F.
постоянный участник




Пост N:4097
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:29.06.19 14:45.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
Позже шеф привез чешские КД502

Саша, а стоит с ними сегодня связываться для того же "агеевского параллельника"? Или на фоне современных , тех же 5200/1943, они неконкурентноспособны?

Спасибо: 0
Профиль
Сергей Торопов
постоянный участник




Пост N:1080
Зарегистрирован:05.03.13
Откуда:Святая Русь
Рейтинг:5
ссылка на сообщение  Отправлено:29.06.19 14:48.Заголовок:U.L.F. пишет: Серге..


U.L.F. пишет:
 цитата:
Сергей, а охлаждения через уголки и верхнюю панель хватит? Класс "А" всё-таки...

Вполне, при 12 Вольтовом питании, тёплый "пол" получился ...

Uher-о-вед и мухолов... Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19816
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:29.06.19 14:57.Заголовок:U.L.F. , у КД502-..


U.L.F. , у КД502-503 нет комплементарной пары. Для Агеевского параллельника прекрасно подошла пара 2SD998 -2SB778, в изолированном корпусе, недорогие, усиление за сотку. 5200-1943 к сожалению, неважный выбор, там N проводимые вдвое выше усилением, чем Р.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
U.L.F.
постоянный участник




Пост N:4098
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:29.06.19 15:15.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
у КД502-503 нет комплементарной пары.

Ах да... они же все, и 501 в том числе, n-p-n. Тогда только в ЛинсиХуд им наверное и дорога.
 цитата:
5200-1943 к сожалению, неважный выбор, там N проводимые вдвое выше усилением, чем Р.

есть такое. Ну не в два конечно, а в полтора точно есть. Но я думал , что это может из-за замера на начальном участке характеристики, а на режиме выправится? Всё-таки считаются одними из лучших парных биполяров.
А у пар 2SD998 -2SB778 тоже разброс по параметрам, у 778 выше усиление.

Сергей Торопов пишет:
 цитата:
Потрясён количеством и, главное, качеством, НЧ - никакой тон-компенсации не надо...
Qveen Made in Heaven действительно там и сделан - на небесах, об этом мне сам Федя поёт, вкрадчиво так, не навязчиво...
И это при 12 Вольтовом питании - всего "хватат"...
Гениальная схема! Шторм - 10 баллов!

Сергей, Вы так заманчиво интригуете, я уже раза три алиэкспресс открывал в порыве платки купить.

Спасибо: 0
Профиль
Stan Marsh





Пост N:1694
Зарегистрирован:20.08.13
Откуда:Россия,Москва
Рейтинг:3
ссылка на сообщение  Отправлено:29.06.19 17:07.Заголовок:Вот что класс А дела..


Вот что класс А делает! Даже поддельные транзисторы с али поют волшебно!

Спасибо: 0
Профиль
aur_100



Пост N:2980
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:29.06.19 17:35.Заголовок:В своем сообщ. "..


В своем сообщ. "Линсли Худа еще знали", пропустил слово НЕ, не знали.
Саша, тоже дохрена попалил 1Т806, потом ставил везде резисторы по 10-51ом, обязательно во всех базах по 51ом, тогда все работало. Ес-сно, не в мощных, там 0,1- 1 ома в эмиттерах...
Чешских КД502_503 на ящике тогда в жизни не было.

Спасибо: 0
Профиль
U.L.F.
постоянный участник




Пост N:4100
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:29.06.19 18:14.Заголовок:Stan Marsh пишет: В..


Stan Marsh пишет:
 цитата:
Вот что класс А делает! Даже поддельные транзисторы с али поют волшебно!

Может и не поддельные. Они(китайцы) вроде как ставят в эти киты старенькие бэушные транзисторы(навыпаивали откуда-то).




У меня на работе тоже валяются какие-то радиаторы(набрал с заводской помойки) с тесловскими 502-503 и попадаются среди них и 3055, уж точно не поддельные, блокам тем лет по 40.
Да и не замечал у Вас, Станислав, снобского пренебрежения к комплектующим китайского происхождения. К слову вспомнил, что например на али есть продавец "Аовезик", так у него вполне себе оригинальные транзисторы всегда. с самых настоящих китайских заводов. Никаких подделок. Брал не раз. но он и торгует недёшево. Я вот по ссылке форумчанина Бокарёв Александр уже отложил себе в список желаний комплиментарные парочки 778/998 https://ru.aliexpress.com/item/32801139197.html?spm=a2g0o.cart.0.0.5fad3c00F9UMiX

aur_100 пишет:
 цитата:
В 1981г на работе делал для аналогов. выч. комплекса АВК-32, вых. +/- 100в, за основу взял из журнала ПТЭ (Приборы и техника эксперимента), на вых. 1т321-кт805 и кт605-1т806. А для дома и семьи, сделал почти такой же, с питанием +/- 30в, но ток покоя 500-600мА, Линсли Худа еще не знали...

Ну да, у нас ведь 1981 год был нааамного раньше 1969 года, когда родилась схема ЛинсиХуда.


Сергей Торопов пишет:
 цитата:
Иду слушать на нём свежий диск от Рамштайн...

Сергей, а не меряли, что там с полосой на низу? Не маловато 2200мкФ на выходе? Я помню у себя в ПоверАмпе 33000мкФ лоуеэсэр ставил. И ещё хотел спросить, Вам в ките присылали мотороловские выходные транзисторы? Просто народ в отзывах пишет, что зажимают мотороловские, шлют какие-то старые клоны-джененрики?

Спасибо: 0
Профиль
Charm
постоянный участник




Пост N:1777
Зарегистрирован:27.04.08
Рейтинг:17
ссылка на сообщение  Отправлено:29.06.19 18:33.Заголовок:У китайцев нет фирме..


У китайцев нет фирменного ничего, я разговаривала с китайкой в чате она меня уверила в этом. Речь с ней велась о карбид кремниевых диодах, долго ее раскручивала по душам и она призналась что всё ихнее а фирменное стоит гораздо дороже и у них его нет, но найти можно.

Спасибо: 0
Профиль
U.L.F.
постоянный участник




Пост N:4102
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:29.06.19 18:44.Заголовок:Charm пишет: ...она..


Charm пишет:
 цитата:
...она призналась что всё ихнее а фирменное стоит гораздо дороже и у них его нет, но найти можно...

Невольно напрашивается вопрос: А фирменное, нынче где делают? Не в Китае, не в Индонезии, не в Вьетнаме и не в Малайзии, нет?

Спасибо: 0
Профиль
Charm
постоянный участник




Пост N:1778
Зарегистрирован:27.04.08
Рейтинг:17
ссылка на сообщение  Отправлено:29.06.19 18:48.Заголовок:Нет! Там собирается ..


Нет! Там собирается из фирменного.

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19817
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:29.06.19 19:05.Заголовок:транзисторы 2S998 ..


транзисторы 2S998 2SB778 - в нижней части слева должен быть индекс ноль, это коэфф усиления 160. Другие цифры- усиление меньше

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
aur_100



Пост N:2981
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:29.06.19 19:09.Заголовок:Ну, а я узнал про сх..


Ну, а я узнал про схему Худа только в 83-84г, когда купил в букинисте Васильева "Заруб. констр.", у нас ведь не было и-нета...

Спасибо: 0
Профиль
Charm
постоянный участник




Пост N:1779
Зарегистрирован:27.04.08
Рейтинг:17
ссылка на сообщение  Отправлено:29.06.19 19:20.Заголовок:Но люди хвалят звуча..


Но люди хвалят звучание что не говорите, вот отзывы с соседнего форума http://www.audioportal.com.ua/forum/viewtopic.php?f=11&t=2166

Спасибо: 0
Профиль
Сергей Торопов
постоянный участник




Пост N:1081
Зарегистрирован:05.03.13
Откуда:Святая Русь
Рейтинг:5
ссылка на сообщение  Отправлено:29.06.19 19:44.Заголовок:U.L.F. пишет: Серге..


U.L.F. пишет:
 цитата:
Сергей, а не меряли, что там с полосой на низу? Не маловато 2200мкФ на выходе? Я помню у себя в ПоверАмпе 33000мкФ лоуеэсэр ставил. И ещё хотел спросить, Вам в ките присылали мотороловские выходные транзисторы? Просто народ в отзывах пишет, что зажимают мотороловские, шлют какие-то старые клоны-джененрики?

1. Полоса внизу - 5 Герц, без завала. На слух - всего хватает, инфра НЧ слышно отчётливо, гула нет.

2.Транзисторы прислали пере-маркированные под 2N3055 Malaysia, не паянные, краску смывать не стал, бэтта больше 98, подобрал в пары.

3. Заказал ещё, у того же продавца, так как хочу скользящую симметрию, то есть одинаковые платы, а пришлют левую и правую - будет выбор. Хотя и так - стерео отменное. И Фредди Мэркури можно слушать с CD, наконец-то, ранее - только с винила это прокатывало - сложный у него вокал (и хороший тест для системы, кстати)...

Uher-о-вед и мухолов... Спасибо: 1
Профиль
U.L.F.
постоянный участник




Пост N:4103
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:29.06.19 20:38.Заголовок:Charm пишет: Нет! Т..


Charm пишет:
 цитата:
Нет! Там собирается из фирменного.

А "фирменное" откуда берётся? Ну то, из чего собирают азиаты? Производство "фирменных" компонентов разве не в азии?

Бокарёв Александр пишет:
 цитата:
транзисторы 2S998 2SB778 - в нижней части слева должен быть индекс ноль, это коэфф усиления 160. Другие цифры- усиление меньше

Так? https://ru.aliexpress.com/item/32801139197.html?spm=a2g0o.cart.0.0.51003c0032KOGZ

Спасибо: 0
Профиль
aur_100



Пост N:2982
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:29.06.19 21:49.Заголовок:По бэтта транз., для..


По бэтта транз., для начала, в том же "Заруб. констр." Васильева, бетта 4:1 и 1:4 разница... ну если захотелось, реально на слухе, можно не то придумать.
ПС1: а ведь бэтта зависит(сильно!) от режима
ПС2: от температуры
ПС3: если разработчик ничего не знает и, главное, не хочет, проще принять нового
ПС4: у фирм. импорта такого разброса нет

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19818
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:29.06.19 22:19.Заголовок:U.L.F. да, ноль в..


U.L.F., да, ноль внизу - это макс усиление по току. Они самые

aur_100, у Р-проводимых с усилением изначально хуже, и с частотными свойствами - тоже, мне грамотный человек один рассказывал.
К тому же, у наших кремниевых мощных (у большинства) зависимость бетты от тока эмиттера резко выражена, плюс огромный разброс.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
