ссылка на сообщение  Отправлено:10.02.19 19:28.Заголовок:5-ваттный усилитель Хьюстона


Хочу собрать вот такой усилитель: http://soundbass.org.ua/amp/odnotaktnyj-usilitel-xyustona-klassa-a-na-2sk1058-mosfet.html

Ранее транзисторный собирал только Семынинский повторитель для наушников.
Транзисторов парочка есть 1058. Так же вроде наковырял все детали что нужны.
Есть несколько "чайницких" вопросов:
1. Правильно ли я понял, что потребление, указанное в статье - 60вт - это на один канал? Это значит 2.5А тока на канал при 24 вольтах?
2. Трансформатор выдает под нагрузкой 17.7в. Почти идеально подходит. Постоянки получается около 24в 5А.
Собственно далее вопросы по деталям:
2.1 - есть диодный мост GBU806. 8А 600в. Запас вроде есть по мощности. Падение на нем 1в указано, это же на каждый диод надо брать при расчете мощности нагрева? Получается 4вх5А= 20 ватт??
2.2 - есть 4 шт сборки Шоттки SBL3040PT. По идее я могу собрать мост из них, используя диоды в паралель, либо по половинке. Потянут ли они без радиаторов или с небольшими радиаторами, размером примерно с сами сборки? Корпус у них довольно большой, падение 0.65в, это получается 3.25 ватта, правильно?
Падение напряжения на Шоттки вроде получше, но смущает не большой запас по напряжению (они на 40в)
3. Не нашел подходящего дросселя, может подскажете какие подойдут из старых советских унифицированных, дабы поискать на Авито?
4. Конденсаторы после моста на какой вольтаж взять? Есть 25в (много и большой емкости) и 50в (мало и небольшой емкости, 2х10000 не наберу никак. 25в получается без запаса совсем.
5. Выходной конденсатор, как я понимаю, по схеме на нем 12в всего, подойдет ли на 16в или лучше 25в взять?

Спасибо: 0
Профиль
Ответов -300 ,стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 All [только новые]


Jaster





Пост N:1861
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:06.03.19 13:43.Заголовок:Если б не выходное, ..


Если б не выходное, меня звук бы полностью устроил в оригинальной схеме. А точнее бас слишком аморфный. Хотя.. может и норм.
Пока не разобрал макет, иногда подключаю, слушаю, получаю удовольствие.

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19065
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:06.03.19 14:23.Заголовок:Из всех имеющихся ..


Из всех имеющихся полевиков самый удачный оказался 2п903а, он, оказывается выполнен как спараллеленный на кристалле кп303, отчего транзистор имеет очень низкий шум, а также начальный ток стока в районе 700ма.
С ним схема запустилась сразу и без возни, осталось уточнить номиналы , позже гляну выходное сопротивление.

Дядя Паша Пыже сказал, что собирал Хьюстон, слушал и там нет верха в принципе. Что очень похоже на правду, с такой-то емкостью на входе, не исправленной ничем.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
Jaster





Пост N:1862
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:06.03.19 14:53.Заголовок:Бокарёв Александр ве..


Бокарёв Александр, верха отличные на мой слух - ух не режут, звучат мелодично.
Возможно дядя Паша слышит больше чем я, у меня уже подсел слух, 14кгц с трудом слышу на чистом тоне, шум до 16кгц.
Или он не шунтировал электролиты может, или входные конденсаторы мыльные..
У меня на входе 1мф К78-2, на выходе 12мф пленка Janzen CrossCap + электролит на 10000мф.

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19080
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:08.03.19 05:11.Заголовок:если кто-то что-то..


если кто-то что-то и слышит нормально и чьему слуху могу доверять, так это дядя Паша. Если хвалит звук- стопудово звучит.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
Jaster





Пост N:1944
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3

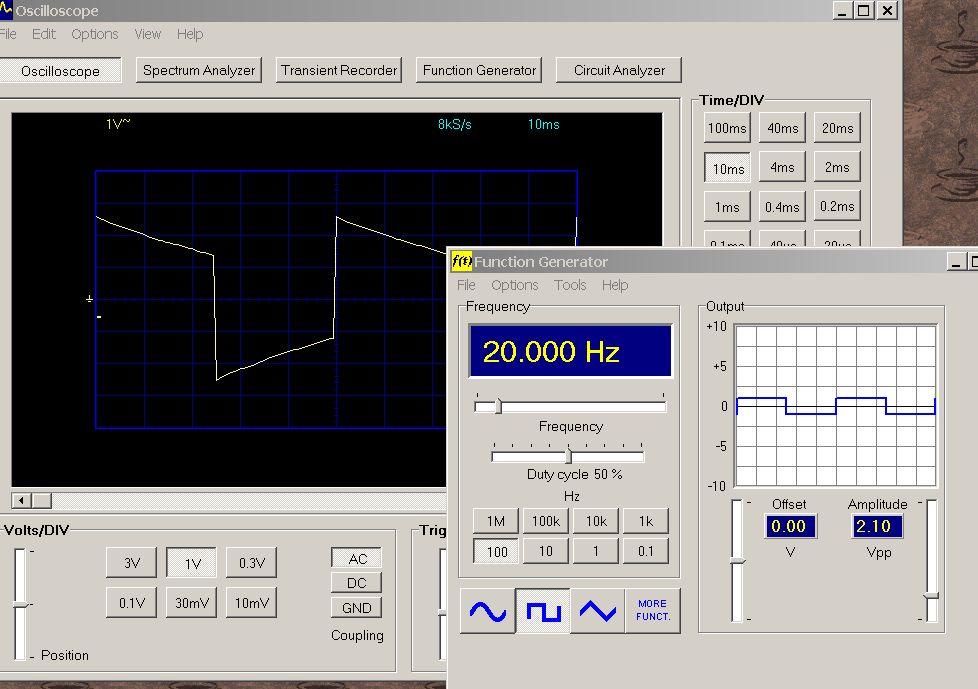

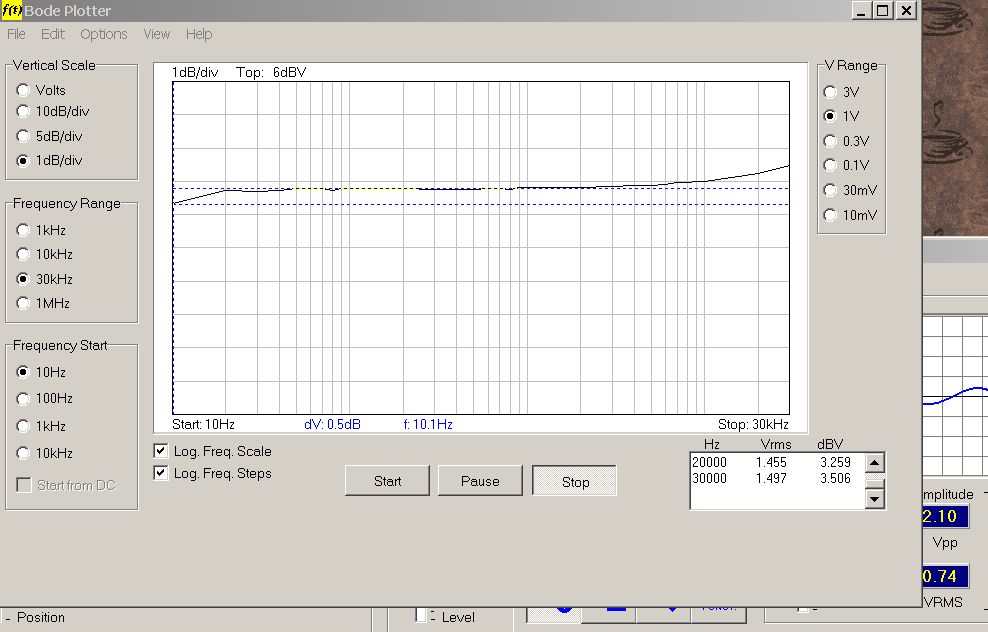

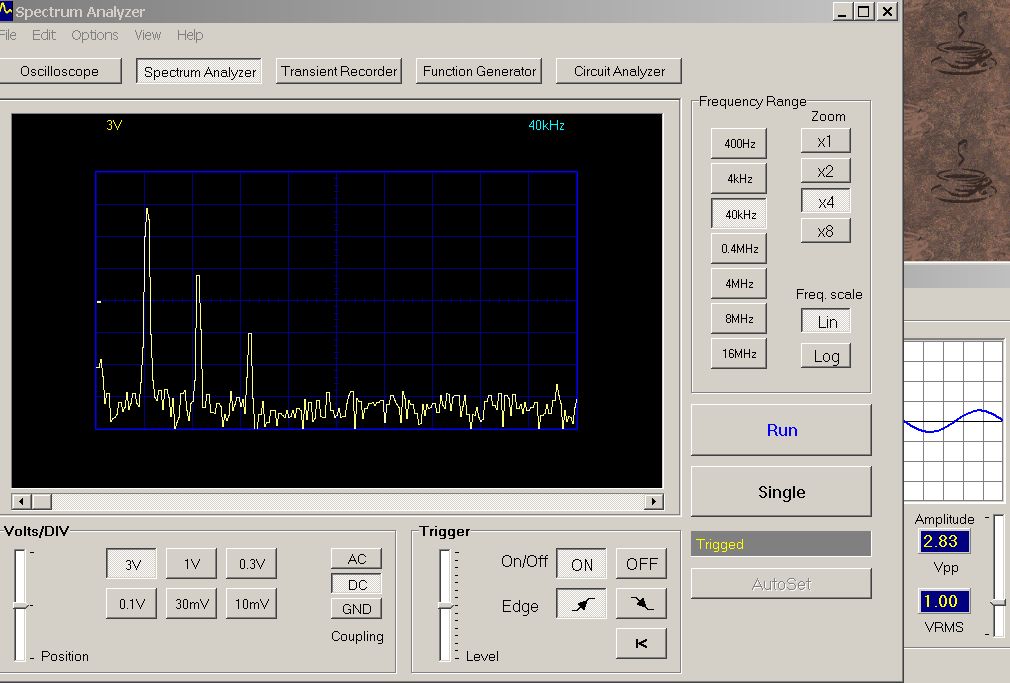

ссылка на сообщение  Отправлено:17.03.19 03:09.Заголовок:Замерил Хьюстона: ht..


Замерил Хьюстона:

Скрытый текст


Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19153
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:17.03.19 04:07.Заголовок:Все как бы прилично,..


Все как бы прилично, и спектр и ачх . Меня только выходное волнует и входная емкость, а с ней полоса наверху.
Выходное ну никак не может быть сильно ниже 20 Ом. У транзистора оно 60, параллельно ему резистор нагрузки, 20 ом (или сколько там, не помню)
А я бьюсь за 1, 5 Ома. сО СКРИПОМ- ПОЛУЧАЕТСЯ.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
btc



Пост N:1
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:20.03.19 04:10.Заголовок:Здравствуйте, делал ..


Здравствуйте, делал я этот усилитель сначала с резистором, как Jaster и сказал нет динамики не только в басу а ни где но звук завораживающий тем не менее и я стал думать где же динамика и пришел к очевидному выводу индуктивная нагрузка автотранс с ктр 2.82 для 4 ом нагрузки так вот с трансом он такую динамику развивает что я ещё не слышал лучше абсолютное 3d я бы сказал, фильтр делал простой воздушный трансик цеплял последовательно с основным и основной шунтировал кондером и всё. А лепить всякие ос ему имея в стоке резистор в котором умирает 90 процентов потенциала этого усилителя считаю полным бредом, имхо конечно. не для тяжёлых ас он все таки а для шп ну и плюс твитер если что повторюсь с трансом звук просто потрясающий и с атакой и динамикой всё в порядке, сейчас планирую катодный повторитель ламповый на входе применить. а кстати забыл сказать на входе использовал бифилярник и батарейку через вторичку транзистор на компъютерный кулер с регулируемыми оборотами чтоб не шумело сильно

Спасибо: 0
Профиль
btc



Пост N:2
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:20.03.19 05:16.Заголовок:вот еще цитатка по т..


вот еще цитатка по теме; много мощности теряется в резисторе нагрузки, и он сильно ограничивает ток положительного полупериода сигнала.
Чтобы получить близко к 25 процентам КПД, нужна дроссельная нагрузка.

Спасибо: 0
Профиль
btc



Пост N:3
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:20.03.19 05:18.Заголовок:или трансформатоная ..


или трансформатоная а лучше авто при таком ктр. У этого транзистора ri доли ома поэтому он идеально работает на транс или дроссель

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19179
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:20.03.19 14:14.Заголовок:Сказанное вами не з..


Сказанное вами не закон природы, а чисто ваше мнение, у меня оно свое да и отслушана эта схема не раз и обмерена. Есть и отзывы от повторивших её.
Без ООС выходное за десять ом, если ваши колонки позволяют работать с ним- я рад за вас, мои не позволяют.
Трансформатор уберет дурацкий кипятильник в стоке, кто бы спорил. Или дроссель. Хорошее решение. Да нет желания мотать его.
К тому же дроссель так же не убавит выходное сопротивление.Хотя мощность взлетит.
Схема отлажена, звук достойный, можно отказаться от предусилителя, громкость достаточна дя работы напрямую от источника.
Для меня эти схемы на латерале- чисто позабавиться, ручки размять, а оказалось, что звучание мало чем уступает ламповому однотакту .
Поэтому и выложил схемку, поделился. А то что вас в ней что-то не устраивает - да на здоровье, шагайте мимо и радуйтесь своим решениям.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
btc



Пост N:4
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:20.03.19 15:31.Заголовок:Да не критикую я ваш..


Да не критикую я вашу схему а концепцию тупую с резистром ведь если в этой схеме применить индуктивную нагрузку как велит здравый смысл то эта схема с ОС или без неё рвёт 99 процентов ламповых усилителей и я хочу чтобы люди это знали и тогда может возродится производство настоящих латералов.

Спасибо: 0
Профиль
Jaster





Пост N:1959
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:20.03.19 15:47.Заголовок:btc можете поподробн..


btc можете поподробнее написать, или схему нарисовать? Для не электронщиков, чтоб можно было повторить?

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19183
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:20.03.19 16:22.Заголовок:btc резистор при в..


btc резистор при всех минусах -- гасит выбросы от динамика, ПХ и частотка шикарные, выходное - разумное. с дроссеем КПД взлетит, но и выходное с ним.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
Shef





Пост N:25
Зарегистрирован:21.02.19
Рейтинг:0
ссылка на сообщение  Отправлено:20.03.19 16:25.Заголовок:Я, читая тему, сразу..


Я, читая тему, сразу подумал про гибридник Гришина с дросселем, но постеснялся мявкнуть: тут все такие крутые спецы, куда мне в калашный ряд ((
Вот эта схемка, на мой взгляд, со всех сторон самое изящнейшее решение:


Александр, а что вы скажете насчёт литералов BUZ900, в Штатах можно приобрести оригинальные фирменные SEMELAB из старых запасов, в старых железных корпусах а-ля фланец.
Вряд ли буду делать этот амп, но кто знает. .. вдруг много свободного времени появится ))

На досуге, лежа на карибском пляже, обдумывал, какой бы реально чумовой дроссель можно было бы сбацать, на самом деле там не так много возни.
Вот такой сердечник, наверное, реально вписАлся бы, кто-нить разбирал этот транс? или он неразборный. ..
30Wa R-Core

Спасибо: 0
Профиль
btc



Пост N:5
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:20.03.19 16:37.Заголовок:Jaster сижу на лину..


Jaster сижу на линуксе пока нарисую долго будет , там по сути менять ничего не нужно все как в оригинале только резистор меняется на дроссель или трансформатор лучше авто в виду небольшого ктр. Со входа всё выкидывается и ставится бифилярник и через вторичку заводится смещение от плюса через резистор 10к и последовательно переменник на 4.7к движoк шунтирован на землю конденсатором 100мкф всё в принципе. Позже выложу схему

Спасибо: 0
Профиль
btc



Пост N:6
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:20.03.19 16:39.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:

 цитата:
btc резистор при всех минусах -- гасит выбросы от динамика, ПХ и частотка шикарные, выходное - разумное. с дроссеем КПД взлетит, но и выходное с ним.



Вы сами то поняли что написали

и лично я использую автотрансформатор так как мои шп 1 омные и собираюсь вообще незамкнутый виток использовать и тр-р тока но это так лирика

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19184
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:20.03.19 17:13.Заголовок:Shef Схема проста..


Shef Схема простая , не придраться. Не знаю. что есть ск 1221, глянуть нужно. BUZ 900 -905 это роскошные латералы, для звука. Брать.

Для btc
Тут такое дело: выходник для однотактника с током 2 ампера не проще выходника с током 100ма. Дроссель тоже.
Задача была услышать звук латералов. Услышал. Забуриваться в транзисторную тему нет особого желания, когда есть отлаженный лампач.
Что касаемо того, понимаю я , что сам пишу- наверное понимаю, по крайней мере, от грамотных инженеров не получил ещё плевков в свой адрес и адрес приведенной схемы. вы первый будете.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19185
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:20.03.19 17:18.Заголовок:Shef драйвер, под..


Shef драйвер, подобный вашей схеме, я так же делал на разных лампах, схема точно такая, смотрел спектры и слушал музыку. Впечатления- выше . Есть они и отдельно, измерения в разных вариантах и с разными лампами. окталная 6с2с - чудо лампа, её лопатообразный анод повторяет конструкцию лучших 6SN7 . Уверен в прекрасном звуке этой схемы.

2Sk1221 не латерал, а переключательный полевик , правда, с высокой линейностью . Учитывая почти нулевое омическое сопротивление дросселя в его истоке , я бы глянул поведение транзистора с нагревом. Дать смещение - мало для стабильного режима, ток с нагревом может вырасти .
латералы в этом плане- мечта лентяя.
Но думаю, что автор схемы знал все капканы и проблема термостабильности была решена, если скажем, омическое дросселя будет 0, 2 - 0,5 Ома.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
Stan Marsh





Пост N:1447
Зарегистрирован:20.08.13
Откуда:Россия,Москва
Рейтинг:2
ссылка на сообщение  Отправлено:20.03.19 17:31.Заголовок:Shef пишет: На дос..


Shef пишет:

 цитата:
На досуге, лежа на карибском пляже, обдумывал, какой бы реально чумовой дроссель можно было бы сбацать, на самом деле там не так много возни.

Это только так кажется. Нормальный дроссель будет очччень большим и тяжелым. Игорь Виноградский брал три небольших унифицированных в послед, но это так, баловство. Нормальный дроссельный от НЭМ легко переносится двумя не особо крепкими мужиками, но двумя. Немного почитать и остыть головой можно тут:
http://forum.vegalab.ru/showthread.php?t=72361&highlight=%E4%F0%EE%F1%F1%E5%EB%E5%EC
http://forum.vegalab.ru/showthread.php?t=2671&highlight=%E4%F0%EE%F1%F1%E5%EB%E5%EC

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19186
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:20.03.19 17:36.Заголовок:Я свое время, зная..


Я свое время, зная, что Игорь Виноградский как раз занимался этим схемами, спросил его насчет возможности применения индуктивностей с полевиками.
И он уверенно сказал, что при всей заманчивости и простоте этого решения - реализовать его в железе очень сложно.
Станислав подтвердил это лишний раз и развеял сомнения. Особенно понравилось: Дроссель построить- не ишака купить

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
