Jaster





Пост N:1646
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:10.02.19 19:28.Заголовок:5-ваттный усилитель Хьюстона


Хочу собрать вот такой усилитель: http://soundbass.org.ua/amp/odnotaktnyj-usilitel-xyustona-klassa-a-na-2sk1058-mosfet.html

Ранее транзисторный собирал только Семынинский повторитель для наушников.
Транзисторов парочка есть 1058. Так же вроде наковырял все детали что нужны.
Есть несколько "чайницких" вопросов:
1. Правильно ли я понял, что потребление, указанное в статье - 60вт - это на один канал? Это значит 2.5А тока на канал при 24 вольтах?
2. Трансформатор выдает под нагрузкой 17.7в. Почти идеально подходит. Постоянки получается около 24в 5А.
Собственно далее вопросы по деталям:
2.1 - есть диодный мост GBU806. 8А 600в. Запас вроде есть по мощности. Падение на нем 1в указано, это же на каждый диод надо брать при расчете мощности нагрева? Получается 4вх5А= 20 ватт??
2.2 - есть 4 шт сборки Шоттки SBL3040PT. По идее я могу собрать мост из них, используя диоды в паралель, либо по половинке. Потянут ли они без радиаторов или с небольшими радиаторами, размером примерно с сами сборки? Корпус у них довольно большой, падение 0.65в, это получается 3.25 ватта, правильно?
Падение напряжения на Шоттки вроде получше, но смущает не большой запас по напряжению (они на 40в)
3. Не нашел подходящего дросселя, может подскажете какие подойдут из старых советских унифицированных, дабы поискать на Авито?
4. Конденсаторы после моста на какой вольтаж взять? Есть 25в (много и большой емкости) и 50в (мало и небольшой емкости, 2х10000 не наберу никак. 25в получается без запаса совсем.
5. Выходной конденсатор, как я понимаю, по схеме на нем 12в всего, подойдет ли на 16в или лучше 25в взять?

Спасибо: 0
Профиль
Ответов -300 ,стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 All [только новые]


Бокарёв Александр
постоянный участник


Пост N:19274
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:26.03.19 15:22.Заголовок:Свои схемы делаю п..


Свои схемы делаю применительно к своим же колонкам, отсюда и решения , далеко не универсальные. полтора Ома выходного, ниже можно, выше нельзя. Поэтому будь ваша схема Хьюстона золотая по звуку, она мне не годится.
Высокочувствительные динамики ещё и низкодобротные, с отсутствием низа , обычные решения кроме рупора- не катят, а всем хочется и чтобы ширик и чтобы без рупора. Лажа в итоге.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
btc



Пост N:68
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 16:51.Заголовок:Да вы абсолютно прав..


Да вы абсолютно правы

А как же крут рупорный бас какая там скорость, какая микродинамика, у меня знакомый строит рупора на улице.

в комнате склоняюсь к открытому оформлению морально готовлюсь к метровым динамикам с резонансом ниже 10гц вообще без оформления и итун с не менее 1ком выходного. хотя сейчас подумал комната не даст будет заводится на 40гц проблема однако,хотя без оформления и с мощным магнитом может и не будет, надо пробовать короче может пас прямо на корзине сделать как японцы.

Спасибо: 0
Профиль
btc



Пост N:74
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 18:19.Заголовок:Для Jaster https://i..

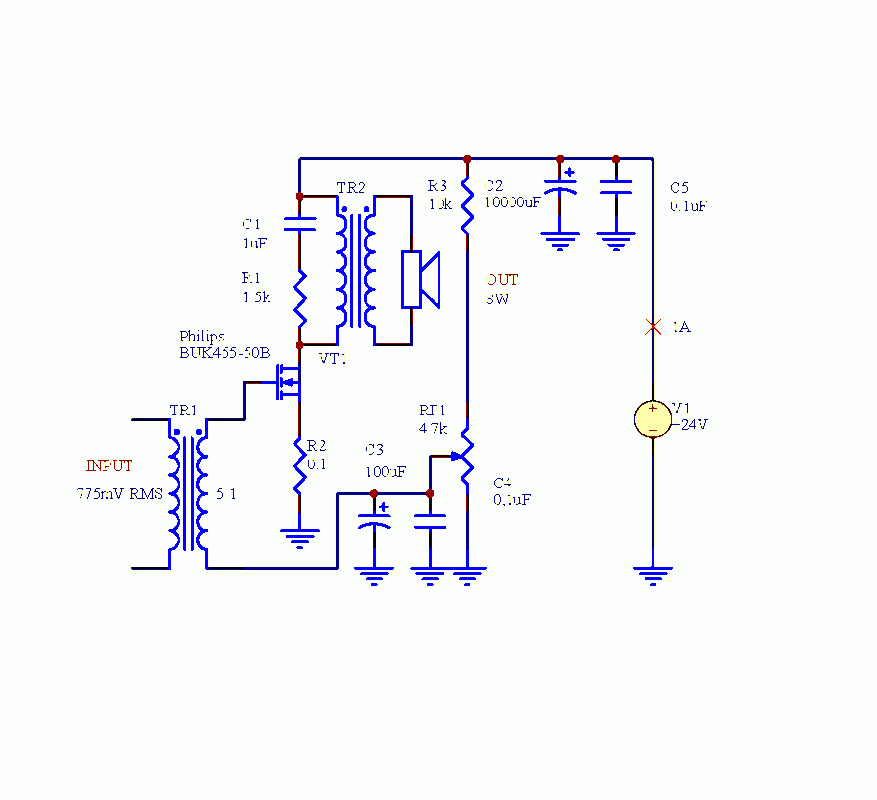

Для Jaster

А это для Бокарёваshell station near me now

Спасибо: 0
Профиль
btc



Пост N:76
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 18:26.Заголовок:Ещё вариант для Jast..

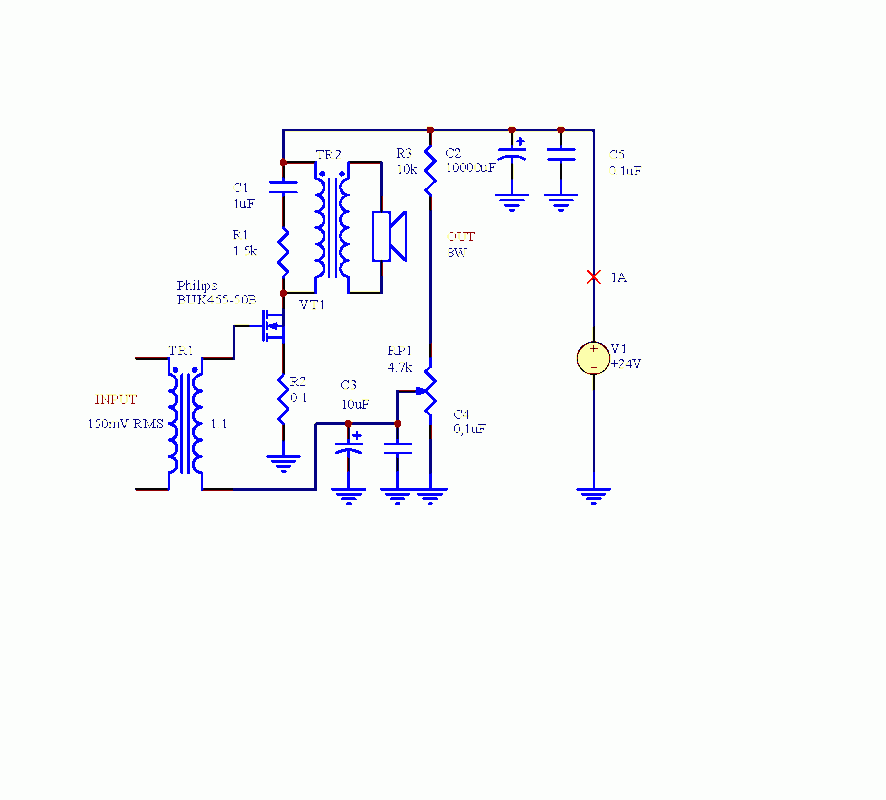

Ещё вариант для Jaster транзисторы 2sk1058 подходят без изменения схемы только я использовал 32 вольта питания

Спасибо: 0
Профиль
Jaster





Пост N:2032
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:26.03.19 18:32.Заголовок:btc а зачем входной ..


btc а зачем входной транс 5:1? И какие параметры выходного?

На вход есть пермалоевые трансики, можно попробвать их. А через кондер наверное тоже можно попробовать?
Так же есть UTC 1:5 повышающие, вроде бы.

Спасибо: 0
Профиль
btc



Пост N:77
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 19:04.Заголовок:так последняя схема ..


так последняя схема как раз 1к1 транс. А вот вариант без транса я слушал и его, с трансом на много лучше пермалой не знаю не слушал я мотал бифилярно пэлшо 0.25 на железе

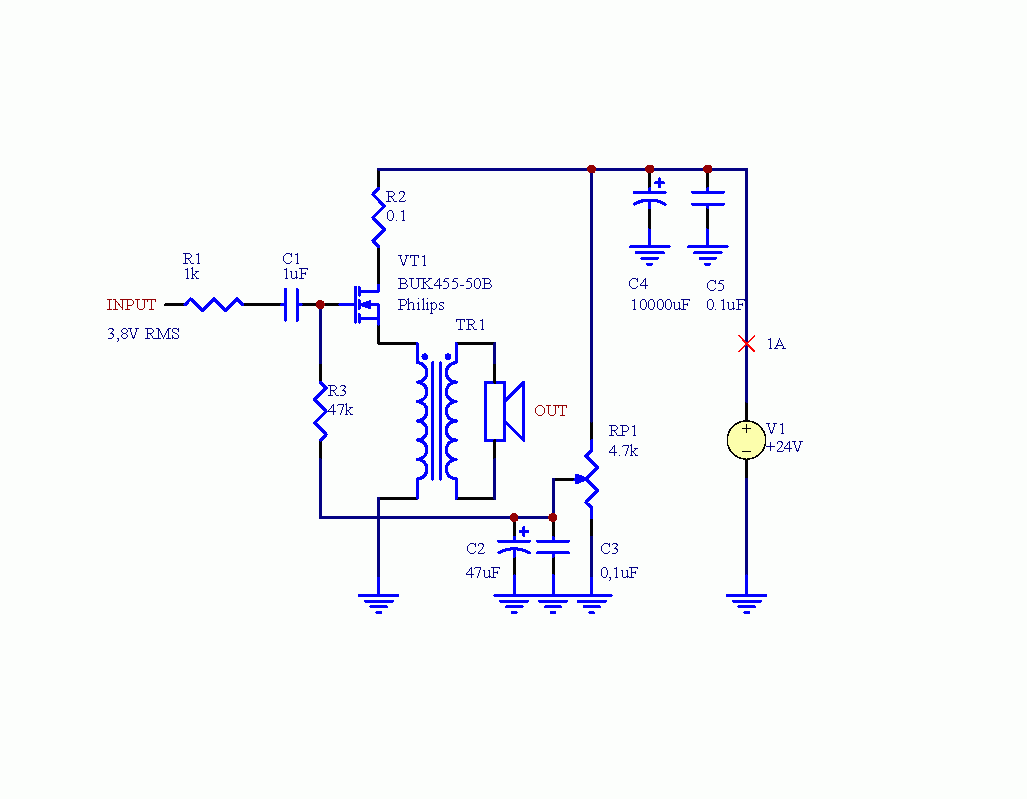

только трансформатор в сток переместить повторители не люблю но некоторым пойдет у кого длинноходы низкочувствительные с тяжёлыми диффузорами и ровнрй ачх

Спасибо: 0
Профиль
Jaster





Пост N:2035
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:26.03.19 19:35.Заголовок:btc так какие параме..


btc так какие параметры выходного трансформатора нужны?

Спасибо: 0
Профиль
btc



Пост N:79
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 19:37.Заголовок:Вот что надо делать ..

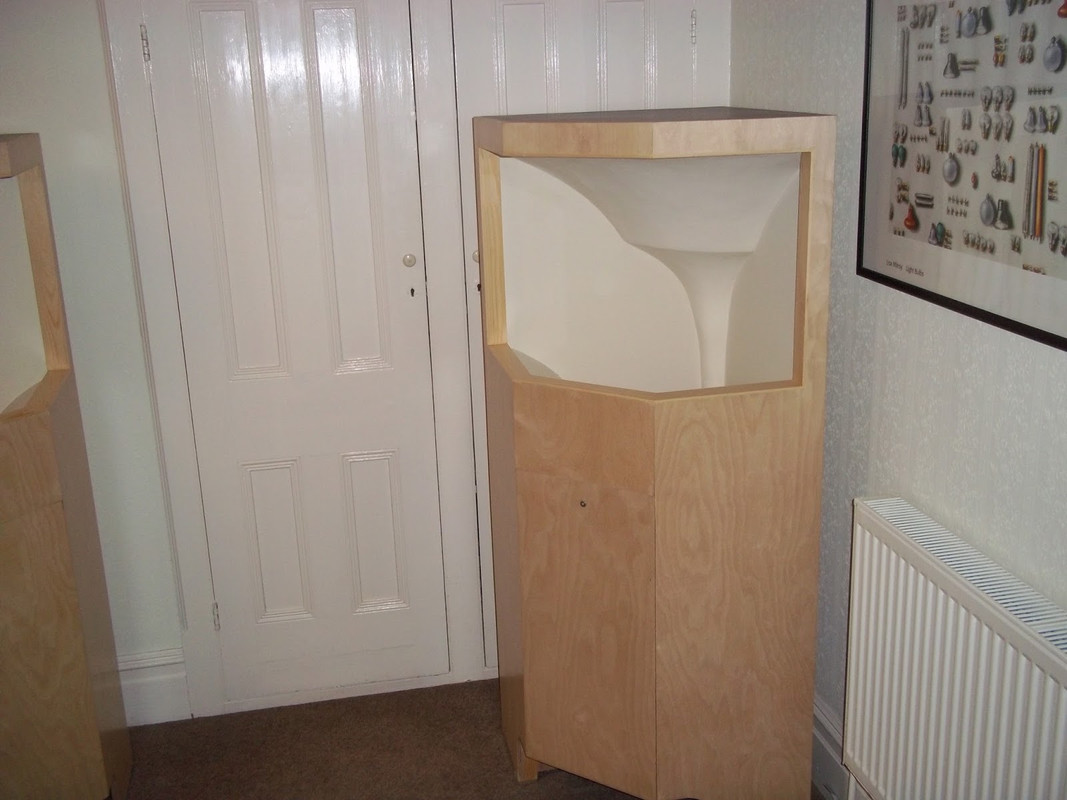

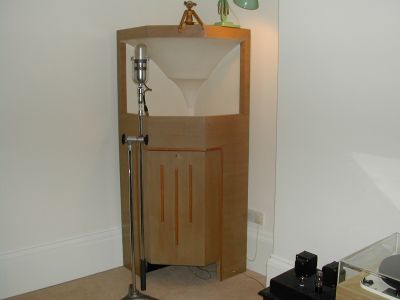

Вот что надо делать для маленькой квартиры искать чертежи и делать в точности как делал великий мастер и каскодник на 2а3 и успокоится можно на некоторое время





Сдесь всё правильно как и задумывал создатель лаутер нагружен с обеих сторон и нет никакой крикливости . короче надо срочно делать эту конструкцию

Спасибо: 0
Профиль
Stan Marsh





Пост N:1466
Зарегистрирован:20.08.13
Откуда:Россия,Москва
Рейтинг:2
ссылка на сообщение  Отправлено:26.03.19 19:48.Заголовок:Ну-ну.....


Ну-ну...

Спасибо: 0
Профиль
btc



Пост N:81
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 19:54.Заголовок:что ну-ну трудно сде..


что ну-ну, трудно сделать или результат не стоит усилий поясните, Вы слышали его?
Не ну я согласен обыкновенный рупор лучше но куда его пихать а ящичные от 100гц работающие не будут лучше я уверен

Спасибо: 0
Профиль
Stan Marsh





Пост N:1467
Зарегистрирован:20.08.13
Откуда:Россия,Москва
Рейтинг:2
ссылка на сообщение  Отправлено:26.03.19 20:06.Заголовок:btc пишет: поясните..


btc пишет:
 цитата:
поясните

Lowther* - это для несложной ненасыщенной музыки, для той, что несколько презрительно называют один палка, два струна. Если для такой музыки, то вполне. Легко, комфортно и приятно. Очень модно было на рубеже тысячелетий, сегодня - это несерьёзно.
__________________
*Как и любой другой ШП.

Спасибо: 0
Профиль
btc



Пост N:83
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 20:13.Заголовок:Понял Вас, но соглас..


Понял Вас, но согласен лишь от части,многое зависит от усилителя и уровня громкости, а что скажете на счёт групп типа doors как они на лаутерах?

Спасибо: 0
Профиль
Stan Marsh





Пост N:1468
Зарегистрирован:20.08.13
Откуда:Россия,Москва
Рейтинг:2
ссылка на сообщение  Отправлено:26.03.19 20:25.Заголовок:Не знаю как The Door..


Не знаю как The Doors, но симфоническая оркестровая музыка звучит убого, как и тяжёлая электроника типа Depeche Modе.

Спасибо: 0
Профиль
btc



Пост N:84
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 20:41.Заголовок:Понятно, но хотелось..


Понятно, но хотелось бы услышать от мосфета их, не понравится можно продать будет, я вообще хочу купить только подвижки и сделать эл магниты к ним так дешевле будет и продать можно будет с выгодой если что.

https://www.passdiy.com/project/speakers/the-kleinhorn-part-1

https://www.passdiy.com/project/speakers/the-kleinhorn-part-2

Спасибо: 0
Профиль
btc



Пост N:86
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:26.03.19 21:33.Заголовок:я всегда слышал преи..


я всегда слышал преимущества каскода вот сдесь объяснено Работа класса А с большими затратами эффективности уменьшает нелинейности из-за колебаний тока через транзистор. Однако это не влияет на нелинейности в транзисторе из-за изменений напряжения. Существует метод устранения таких нелинейностей, называемый операцией каскадного кода, при котором напряжение на транзисторе, лампах или полевых транзисторах замораживается до постоянного значения, полностью устраняя искажения, вызванные напряжением. В случае транзисторов, устройство усиления может работать в режимах с общим эмиттером или общим коллектором, в котором используется второй транзистор в режиме с общей базой, эмиттер которого подключен к коллектору транзистора усиления, как показано на рис. 4.

Обладая практически единичным коэффициентом усиления по току, чрезвычайно широкой полосой пропускания и без искажений, общее базовое устройство защищает транзистор усиления от изменений напряжения в цепи.

На рисунке 5 показаны рабочие границы такой системы, где рабочее напряжение замораживается до постоянной.

полный текст
https://www.passdiy.com/project/amplifiers/cascode-amplifier-design

https://www.passdiy.com/project/amplifiers/current-source-amplifiers-and-sensitive-full-range-drivers

Смысл?) и в чём же он?)

Спасибо: 0
Профиль
Jaster





Пост N:2044
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:28.03.19 15:06.Заголовок:btc Уже 2 раза проси..


btc, уже 2 раза просил параметры выходного трансформатора.. Третий раз спрошу:
какие они должны быть? :)

Спасибо: 0
Профиль
btc



Пост N:141
Зарегистрирован:20.03.19
Рейтинг:1
ссылка на сообщение  Отправлено:28.03.19 19:04.Заголовок:Jaster витков 500-60..


Jaster витков 500-600 первички ктр 2,82 для нагрузки 4 ом, 2 для 8ом, 1,41 для 16 ом активное первички не больше 1 ом а лучше меньше то есть провод не тоньше 1.5 для первички вот и считайте какой габарит трансформатора нужен минимум осм 0,4 но я считаю это мало я бы взял осм1 секционирование можно сделать 3 первички 2 вторички

Вы дайте точные размеры железа на котором хотите мотать и свою нагрузку тогда прикину более конкретно

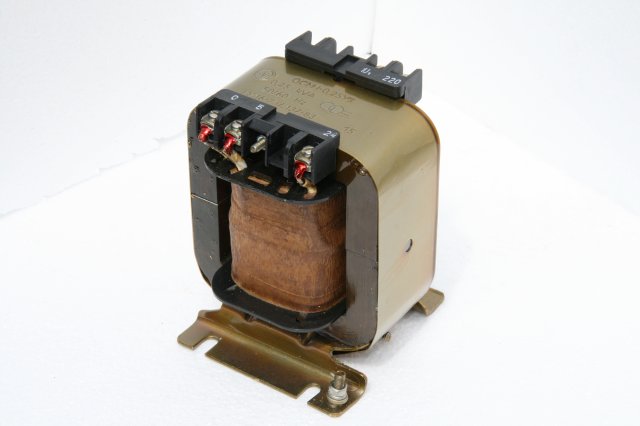

вот таких пару надо ну и питающий не меньше должен быть ну или м4

Вы определитесь с железом а потом параметры определим но не меньше осм 0,4 по габариту это предел

Спасибо: 0
Профиль
Jaster





Пост N:2047
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:28.03.19 21:35.Заголовок:btc а лично у Вас ка..


btc, а лично у Вас какой?

Спасибо: 0
Профиль
btc



Пост N:145
Зарегистрирован:20.03.19
Рейтинг:1
ссылка на сообщение  Отправлено:28.03.19 22:19.Заголовок:Лично у меня дроссел..


Лично у меня дроссели дрл400 и по два последовательно соединненых шп на 16ом которые просто паралельно дросселям включены, как бы всё!

раньше делал с трансом но когда осознал что лучший транс это дроссель то я лучше динамик перемотаю на 30 ом чем буду транс мотать делайте с трансом потом всё равно на дроссель перейдёте,кстати какие ас у Вас?

Спасибо: 0
Профиль
Jaster





Пост N:2050
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:29.03.19 01:55.Заголовок:btc 4 ома :(..


btc, 4 ома :(

А зачем 2 дросселя от 400? Может, лучше один на 1000?

Спасибо: 0
