Jaster





Пост N:1646
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:10.02.19 19:28.Заголовок:5-ваттный усилитель Хьюстона


Хочу собрать вот такой усилитель: http://soundbass.org.ua/amp/odnotaktnyj-usilitel-xyustona-klassa-a-na-2sk1058-mosfet.html

Ранее транзисторный собирал только Семынинский повторитель для наушников.
Транзисторов парочка есть 1058. Так же вроде наковырял все детали что нужны.
Есть несколько "чайницких" вопросов:
1. Правильно ли я понял, что потребление, указанное в статье - 60вт - это на один канал? Это значит 2.5А тока на канал при 24 вольтах?
2. Трансформатор выдает под нагрузкой 17.7в. Почти идеально подходит. Постоянки получается около 24в 5А.
Собственно далее вопросы по деталям:
2.1 - есть диодный мост GBU806. 8А 600в. Запас вроде есть по мощности. Падение на нем 1в указано, это же на каждый диод надо брать при расчете мощности нагрева? Получается 4вх5А= 20 ватт??
2.2 - есть 4 шт сборки Шоттки SBL3040PT. По идее я могу собрать мост из них, используя диоды в паралель, либо по половинке. Потянут ли они без радиаторов или с небольшими радиаторами, размером примерно с сами сборки? Корпус у них довольно большой, падение 0.65в, это получается 3.25 ватта, правильно?
Падение напряжения на Шоттки вроде получше, но смущает не большой запас по напряжению (они на 40в)
3. Не нашел подходящего дросселя, может подскажете какие подойдут из старых советских унифицированных, дабы поискать на Авито?
4. Конденсаторы после моста на какой вольтаж взять? Есть 25в (много и большой емкости) и 50в (мало и небольшой емкости, 2х10000 не наберу никак. 25в получается без запаса совсем.
5. Выходной конденсатор, как я понимаю, по схеме на нем 12в всего, подойдет ли на 16в или лучше 25в взять?

Спасибо: 0
Профиль
Ответов -300 ,стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 All [только новые]


btc



Пост N:154
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:29.03.19 02:22.Заголовок:так канала то 2)..


так канала-то 2

фильтры какие, сколько полос?

Спасибо: 0
Профиль
Jaster





Пост N:2051
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:29.03.19 13:10.Заголовок:btc полосы 2, но фил..

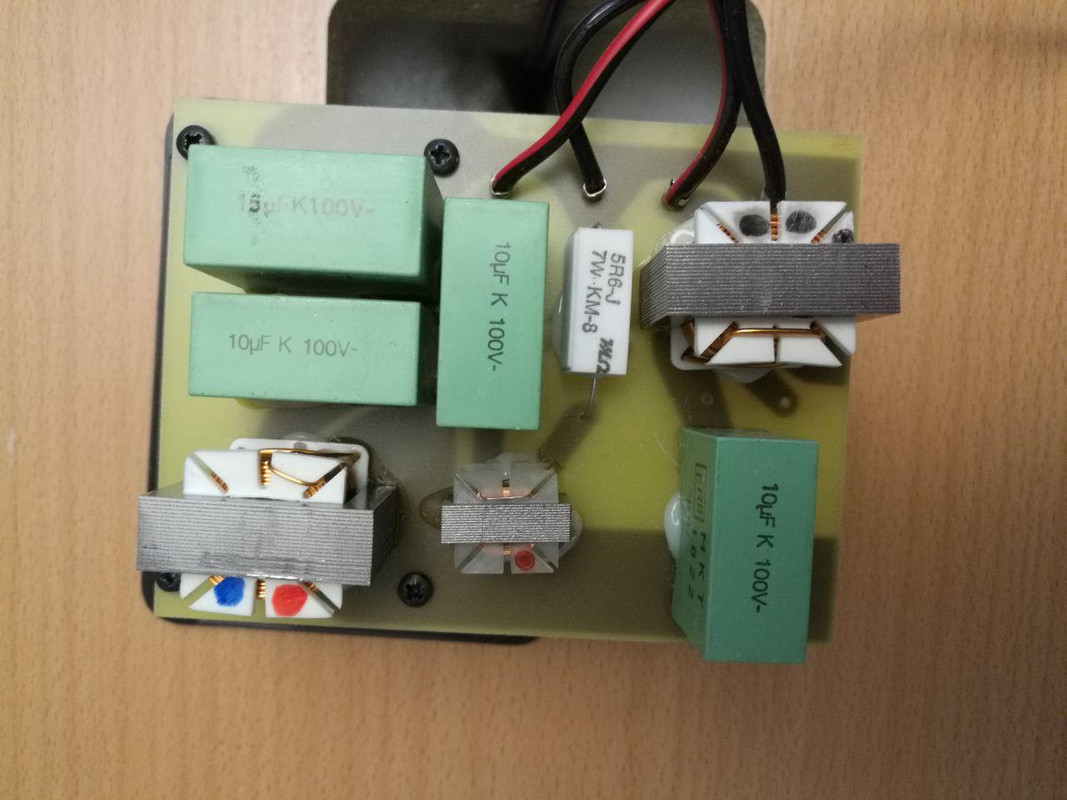

btc, полосы 2, но фильтры какие-то непонятные:

Скрытый текст


Спасибо: 0
Профиль
btc



Пост N:159
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:29.03.19 15:32.Заголовок:Ну теперь понятно, э..


Теперь понятно, этот фильтр нужно отключить, и можете мотать несекционированный трансформатор, его намотать намного проще, и еще один для пищалки тоже на железе только витков мало нужно и для пищалки провод как можно толще что бы активное не больше 0,1ом было и включаете последовательно два трансформатора первый пищалочный, второй басовый, первичку басового шунтируете конденсатором 1-2 мкф. фазировка динамиков от плюса к минусу короче как при последовательном соединении

Спасибо: 0
Профиль
Jaster





Пост N:2061
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:29.03.19 17:49.Заголовок:btc на ето мы пойтит..


btc, на ето мы пойтить не могём...

Спасибо: 0
Профиль
btc



Пост N:165
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:29.03.19 18:59.Заголовок:Я и предпологал что ..


Я и предпологал что это пустой трёп, если вы не можете два провода отпаять от фильтра то какие Вам нах трансформаторы если Вы не понимаете для чего это всё делается, забудьте, дальше за советами к Бокарёву вот он вам разжует что делать с вашим фильтром

Спасибо: 0
Профиль
Vladimir





Пост N:1147
Зарегистрирован:29.03.10
Рейтинг:3
ссылка на сообщение  Отправлено:29.03.19 19:48.Заголовок:btc пишет: за совет..


btc пишет:
 цитата:
за советами к Бокарёву вот он вам разжует что делать с вашим фильтром

Я что-то не нашел, где Jaster спрашивал, что нужно делать с фильтром. А если его выкинуть и заменить на 2 непонятных транса без согласования головок по частоте и отдаче, то может у этого "шыдевра" и будет 3D или 4,5D объем, только это все мультяшные раскраски, а не честный и ровный звук. Для понимания этого не нужно быть спецом по акустике, достаточно минимальных базовых знаний.

Спасибо: 0
Профиль
btc



Пост N:166
Зарегистрирован:20.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:29.03.19 20:22.Заголовок:Vladimir Слышишь ид..


Я настраивал по МИКРОФОНУ согласование головок, и фильтр джастера в этот усилитель не пойдет потому что у него выходное 30 ом и ему нужен последовательный токовый фильтр А ПОД ЕГО ФИЛЬТР НУЖЕН ПОВТОРИТЕЛЬ. вот если его фильтр подключить к этому усилителю то и будет мультяшный звук

Спасибо: 0
Профиль
Jaster





Пост N:2064
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:29.03.19 20:32.Заголовок:btc пишет: Я и пред..


btc пишет:
 цитата:
Я и предполагал что это пустой трёп

Аналогично, я предполагаю это до сих пор.

зы. Вот буду делать систему для кабинета, на шириках, туда наверное в самый раз пойдет. Правда я никаких плюсов перед резистором нагрузочным не вижу, если выходное такое же большое..

Спасибо: 0
Профиль
Vladimir





Пост N:1148
Зарегистрирован:29.03.10
Рейтинг:3
ссылка на сообщение  Отправлено:29.03.19 21:40.Заголовок:btc пишет: потому ..


btc пишет:
 цитата:
потому что у него выходное 30 ом

Под 30 ом выходного динамиков и АС не существует. С таким выходным даже у наушников на 50 Ом звучание меняется.
Сколько шума было о новом прорыве. А в результате - пшик. Так себе -кривоватый телефонничек. Только нафиг он с такими наворотами, когда уши нормально раскачиваются даже опером с выходным током в 50 мА.

Спасибо: 0
Профиль
Jaster





Пост N:2068
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:29.03.19 21:54.Заголовок:Vladimir пишет: А в..


Vladimir пишет:
 цитата:
А в результате - пшик.

это все компенсируется XCD/

Спасибо: 0
Профиль
Vladimir





Пост N:1149
Зарегистрирован:29.03.10
Рейтинг:3
ссылка на сообщение  Отправлено:30.03.19 03:34.Заголовок:Вспомнилось случайно..


Вспомнилось случайно... Давно это было... Общался я с автором очень известного в инете "народного корректора" на лампах. Он тогда еще занимался оцифровкой редкого винила Высоцкого, как большой спец в винильной тематике. Всё бы ничего, если бы его самомнение не зашкаливало, а то прям гуру-хранитель великих таинств звуковой схемотехники. Долгого общения не получилось. Я все-таки был лишен его барской милости, когда посмел подправить не в ту сторону свой поспешно написанный отзыв о звучании очередной его оцифровки. Всего-то самая малость сомнения в звучании и желание это обсудить, но сразу перешел во враги народа. И сегодня прям дежавю Тогда он меня не послал, а сегодня послали, прикольно, пятница прошла не зря.

Спасибо: 1
Профиль
U.L.F.
постоянный участник




Пост N:3689
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:30.03.19 04:02.Заголовок:Заинтриговали... Авт..


Заинтриговали... Автор "народного" ведь Комиссаров? Но он Высоцкого не оцифровывал ведь?

Про 30 ом выходного сопротивления ненавязчиво отмечу, что может же быть ИТУН и не факт что для него какие-то особенные динамики могут понадобиться.

Спасибо: 0
Профиль
Jaster





Пост N:2069
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:30.03.19 04:08.Заголовок:U.L.F. ну мои в цело..


U.L.F. ну мои в целом хорошо играют от Хьюстона, таких проблем как у Бокарева нет, но бас таки чутка рыхловат. Если не сравнивать, то слушать очень приятно. До сих руки не поднимаются разобрать макет.
Думаю его попробовать с шириками Альфардами.

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19324
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:30.03.19 04:19.Заголовок:Будущее вижу таким...


Будущее вижу таким. И настало утро и Шахразада прекратила дозволенные речи. А Алёшу Поповича - хлопнули по могутной спинушке.
Надеюсь, на уродов , залетевших сюда на огонек , фраза Сергея Евгеньевича- Ребята, давайте жить дружно, не распространяется .
Как говорил Остап Ибрагимович: Грубиянов нам не надо. Мы сами грубияны. - " И это правильно, товарищи! "(Горбачев М.С. Избранное)

Jaster , мои требования к усилителю не ограничиваются понятиями играет или не очень играет, мне нужно обеспечить нужные параметры и при этом звук удачный получить и чтобы схема не замудрённая

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
Jaster





Пост N:2070
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:30.03.19 04:42.Заголовок:Бокарёв Александр Вы..


Бокарёв Александр, Вы писали, что АС "кричат" при выходном более 1.5 ом, я это имел в виду. На моих такого нет (ну, или я не слышу)

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19326
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:30.03.19 04:52.Заголовок:Меня в звучании ц..


Меня в звучании царапает любая мелочь, и если что-то не так- то я доколупаюсь, будьте уверены. И схему выверну наизнанку и спектр. И докажу. что ваша схема звучать не может и не имеет права

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
Vladimir





Пост N:1150
Зарегистрирован:29.03.10
Рейтинг:3
ссылка на сообщение  Отправлено:30.03.19 05:17.Заголовок:U.L.F. пишет: Автор..


U.L.F. пишет:
 цитата:
Автор "народного" ведь Комиссаров?

Нет, не Комиссаров. Тезка дедушки Ленина.

Спасибо: 0
Профиль
Jaster





Пост N:2071
Info:Дилетант
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:30.03.19 17:51.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
Меня в звучании царапает любая мелочь, и если что-то не так- то я доколупаюсь, будьте уверены. И схему выверну наизнанку и спектр. И докажу. что ваша схема звучать не может и не имеет права

Ну, спектр я приводил, а схемка не моя вовсе.. :) Я сам не умею придумывать схемы.

Спасибо: 0
Профиль
Бокарёв Александр
постоянный участник


Пост N:19333
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:30.03.19 18:08.Заголовок:спектр вашей схемы ..


спектр вашей схемы слишком красив, такая сиропная картина совершенно не сходится с идеей схемы. Поэтому и комментировать не стал.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
Профиль
ltc



Пост N:6
Зарегистрирован:29.03.19
Рейтинг:0
ссылка на сообщение  Отправлено:03.04.19 02:11.Заголовок:Предлагаю вернутся к..


Предлагаю вернуться к обсуждению усилителя.

Мне вот пришла идея: вместо дросселя поставить транзистор, такой же, источником тока. Только при этом появляется электролит в звуке, с километром вонючей алюминиевой фольги
Поэтому всё же дроссель, намотанный хорошей медью на хорошем железе будет предпочтительнее.

Jaster пишет:
 цитата:
но бас таки чутка рыхловат

естественно рыхловат только не рыхловат а рыхлый у меня тоже рыхлый был c резистором, потом перешёл на дроссель и всё ок, бас стал пробивной просто ударом идет

Спасибо: 0
