Предлагаю здесь делиться опытом постройки корректоров для МС головок с низким, правильным, выходом.
Вот, для затравки, текущий проект:





Повозившись с УВ для кассетного магнитофона. а до этого с МС корректорами на нувисторах, набрёл на такое схемное решение, на судите строго...



С уважением, С.Ю.Т. Спасибо: 0
ПрофильЦитата Ответить
Ответов -191 ,стр: 1 2 3 4 5 6 7 8 9 10 All [только новые]





Пост N:566
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:21.12.18 00:41.Заголовок:Решил все таки спаят..


Решил все таки спаять эту схемку триодного ФК ..



Сергей, подскажите пожалуйста:
1. Какого номинала должен быть конденсатор с красным знаком вопроса ..? Я так понимаю там у вас стоял воздушный КПЕ ???

2. С анода среднего триода идет резистор 62К, или 6,2К ?? Там вроде бы точка стоит., не понятно..

3. Для чего электролит 10 мкФ в аноде первого триода ???

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1026
Зарегистрирован:05.03.13
Откуда:Святая Русь
Рейтинг:5
ссылка на сообщение  Отправлено:21.12.18 03:20.Заголовок:Ответ


1. КПЕ с мах ёмкостью 510 пик.

2. 62 кОм.

3. 10 мк - фильтр по питанию.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:442
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:1
ссылка на сообщение  Отправлено:21.12.18 14:04.Заголовок:topojijio пишет: Для..


topojijio пишет:
 цитата:
Для чего электролит 10 мкФ в аноде первого триода

Первый каскад представляет из себя тандем из последовательно включённых и гальваносвязанных катодного повторителя и каскада с общей сеткой. Конденсатор обеспечивает классический способ включения катодного повторителя. Ну и дополнительная фильтрация опять же.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2406
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:21.12.18 14:29.Заголовок:Сергей, я тут посмот..


Сергей, я тут посмотрел твои коры, есть хорошая замена 6с2п, 6с3п, 4п - это 6ж38п-ЕВ, без -ЕВ не ставь!, у нее внутренний экран, молчаливая, в триоде такое же мю.

Спасибо: 1
ПрофильЦитата Ответить



Пост N:443
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:1
ссылка на сообщение  Отправлено:21.12.18 20:42.Заголовок:aur_100 пишет: есть..


aur_100 пишет:
 цитата:
есть хорошая замена

При случае - всенепременно.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18588
Зарегистрирован:04.04.09
Рейтинг:51
ссылка на сообщение  Отправлено:21.12.18 21:01.Заголовок:Кстати да. Вариант ..


Кстати да. Вариант 6Ж38П-ЕВ в триоде один в один заменяет 6с2п. Но не звенит.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:568
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:31.12.18 10:20.Заголовок:Эхх, не нашел я КПЕ ..


Эхх, не нашел я КПЕ 500 пФ.. (( Решил подобраться к этой схеме..
Сергей, подскажите по номиналам..

1 - какой номинал первого конденсатора ? 100 пик ?
2 - это 2,4 Нано фарада, или 2,4 микрофарада ?
3 - я так понял это 50 нанофарад ?
4 - 25,5 К.
5 - 28,25 К ?? Смущение вызывает такая точность - сотые доли килоом.
6 - 330 Ом ?
7 - 3,2 К ?
8 - 30 К ?
9 - 50 Нанофарад ?




Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1764
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:10
ссылка на сообщение  Отправлено:31.12.18 20:21.Заголовок:1) 160/0,51/20=15,7u..


topojijio пишет:
 цитата:
1 - какой номинал первого конденсатора ?

С = 160/0,51/20=15,7uF
где
20 - частота среза (Гц) по минус 3 дБ;
0,51 - сопротивление резистора, кОм.
для 10-градусного набега фазы на нижней 40 Гц желательно выбрать нижнюю 4 Гц, тогда С - под 100 мкФ.

Эта формула Вам в подарок на Новый Год.
Успеха!

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18641
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:31.12.18 21:44.Заголовок:Побежал за тетрадко..


Побежал за тетрадкой, зарисовал формулу , как оказывается все понятно, когда грамотный человек подсказал тонкости.
А то мне эти RC- да на два - пи да обратное деление - тоску вызывали всегда.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован:01.01.70
ссылка на сообщение  Отправлено:01.01.19 16:10.Заголовок:Ответ


22 мкФ у меня, в оригинале...

Сергий Т.

Спасибо: 0
Цитата Ответить



Пост N:2434
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:01.01.19 17:12.Заголовок:У меня много лет в х..


У меня много лет в ходу такая формула, RC=30, ком, мкф, на 10Гц -3дБ.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5688
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:23
ссылка на сообщение  Отправлено:01.01.19 18:52.Заголовок:Для topojijio http..


Для topojijio

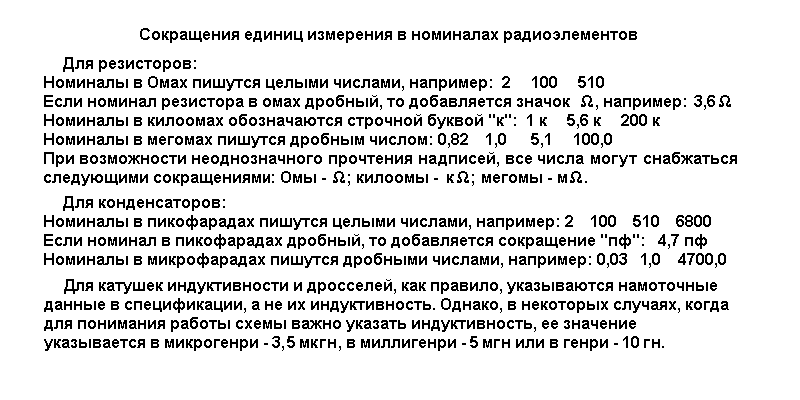

Добавлю, что некоторые форумчане при обозначении ёмкости конденсаторов применяют неГОСТовские подписи: 5н6 -5,6 нанофарады, и т.д. Как и в других случаях, буква "н" ставится на месте запятой: н56 - 0,56 нанофарады.

Также и сопротивления: 5к6 - 5,6к т.е. 5,6 кОм

Спасибо: 0
ПрофильЦитата Ответить



Пост N:447
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:1
ссылка на сообщение  Отправлено:06.01.19 21:34.Заголовок:aur_100 пишет: RC=3..


aur_100 пишет:
 цитата:
RC=30, ком, мкф, на 10Гц -3дБ

Вы можете сколько угодно пребывать в собственных заблуждениях. Но не дезинформируйте других. Приведённое соотношение даёт -3дБ на 5Гц.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2441
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:06.01.19 22:25.Заголовок:Да мне собственно го..


Да мне собственно говоря, без разницы, 5 или 10Гц, за много десятков лет забудешь...
Сообщение насчет 6ж38п-ЕВ касалось Сергея Торопова, да будет вам известно.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:448
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:1
ссылка на сообщение  Отправлено:06.01.19 22:52.Заголовок:Дело-то разумеется н..


Дело-то разумеется не в том, что кто-то что-то забыл. Мы упростили формулу, записав 160 в числитель и вот уже в формуле фигурирует не циклическая частота, а просто частота. Мы свели формулу к RC=30 и вот уже нет частоты, а просто какая-то цифирь (то ли 5, то ли 10). Я призываю понимать физический смысл, который несёт формула.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:581
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:25.01.19 03:21.Заголовок:Друзья, всем привет...


Друзья, всем привет.. ))
Сегодня разбирался с подключением моей МС головы..
Есть у меня один пермаллоевый трансик, но так как у него нету вывода GND (ни экранирующей обмотки, ни внешнего экрана), то я его решил поставить внутрь корпуса ФК...
Подскажите пожалуйста по разводке земли как лучше сделать ?? Я тут накидал схему разводки.
Вопрос. Первичку транса стОит ли подключать к сигнальной земле ?
Ведь по идее ее можно просто подключить ко входу RCA без соединения с землей.. ???




Спасибо: 0
ПрофильЦитата Ответить



Пост N:451
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:1
ссылка на сообщение  Отправлено:25.01.19 13:53.Заголовок:topojijio пишет: Пе..


topojijio пишет:
 цитата:
Первичку транса стОит ли подключать к сигнальной земле ?

Если у Вашего вертака есть "земляной хвостик" для соединения с "общим" корректора, первичку транса можно не подключать. Если такового нет-подключайте обязательно.
Принцип простой. Потенциалы шасси всех устройств тракта должны быть урАвнены (занулены). И крайне желательно не через сигнальные провода.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:582
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:26.01.19 05:12.Заголовок:Я ещё уточнить хотел..


Я ещё уточнить хотел по поводу гридлика.. Между вторичкой транса и батарейкой смещения (рисунок), его надо ставить (47К) ?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1035
Зарегистрирован:05.03.13
Откуда:Святая Русь
Рейтинг:5
ссылка на сообщение  Отправлено:26.01.19 13:24.Заголовок:Гридлик


Резистор лучше поставить, параллельно вторичке, для надёжности - вдруг обмотка оборвётся или отключится...

Uher-о-вед и мухолов... Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1156
Зарегистрирован:05.03.13
Откуда:Святая Русь
Рейтинг:6
ссылка на сообщение  Отправлено:27.12.19 01:13.Заголовок:Настал момент такой...

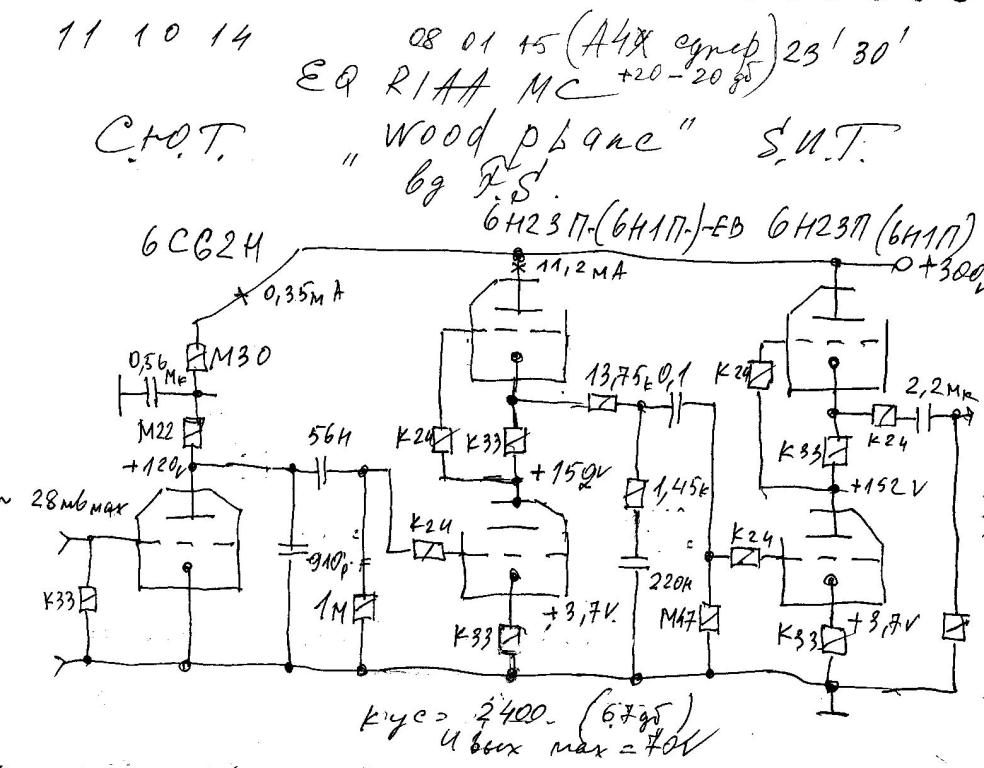

Народ интересуется схемами МС корректоров - так вот же они:



Если у кого-то не получилось срастить МС голову с лампами - пусть винят только своё умение...

Это - реальный корректор, много-кратно повторенный, только что послушал на нём пару дисков - впечатляет, даже с Денон 103 ( головкой начального уровня)...

И зачем оцифровывать винил - его слушать надо!

stultorum infinitus est numerus Спасибо: 0
