ссылка на сообщение  Отправлено:24.12.16 22:39.Заголовок:Переходная характеристика фонокорректора: опыт наблюдений


В ноябре доработал и отдал фонокорректор по схеме, представленной Пузановым Вадимом, т. е. с корректирующей цепью в аноде входного пентода, соответствующей рис. 1а) известной статьи Стенли Липшица (Lipshitz Stanley P. On RIAA Equalization Network, JAES, 1979). Этот вариант применяется чаще всего (см., например, http://laconiclab.ru/laconic_t24.html), если речь идет о сосредоточенной коррекции.
И «некстати» вспомнилось, как лет 30 назад с другом, отрабатывая корректор для быстрого (ну, не массового, но мелкопартийного) повторения на ОУ с обратной связью, проверял варианты схем на меандре, пропущенном через антиRIAA-цепочку – ведь зеркальные кривые компенсируются и на выходе должен быть опять-таки меандр, не так ли? Ага! Щщаз! Тогда, в 87-ом, имея доступ к хорошим деталям, подобрали ОУ из ФПУ системы самонаведения, который и показал почти что приемлемую форму (остальные просто были отброшены) и был широко популярен в узких кругах «кводлы» (это аудиокодла, повторяющая транзисторные кводы. Конечно же, интересы участников были гораздо шире) вследствие хорошего звука.

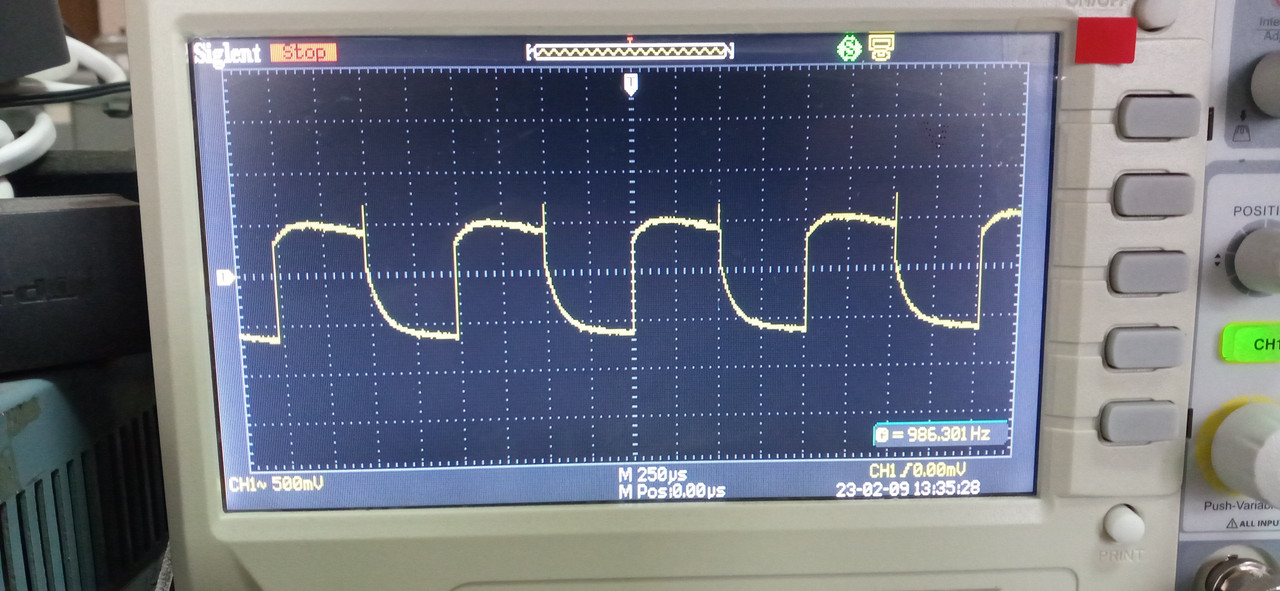

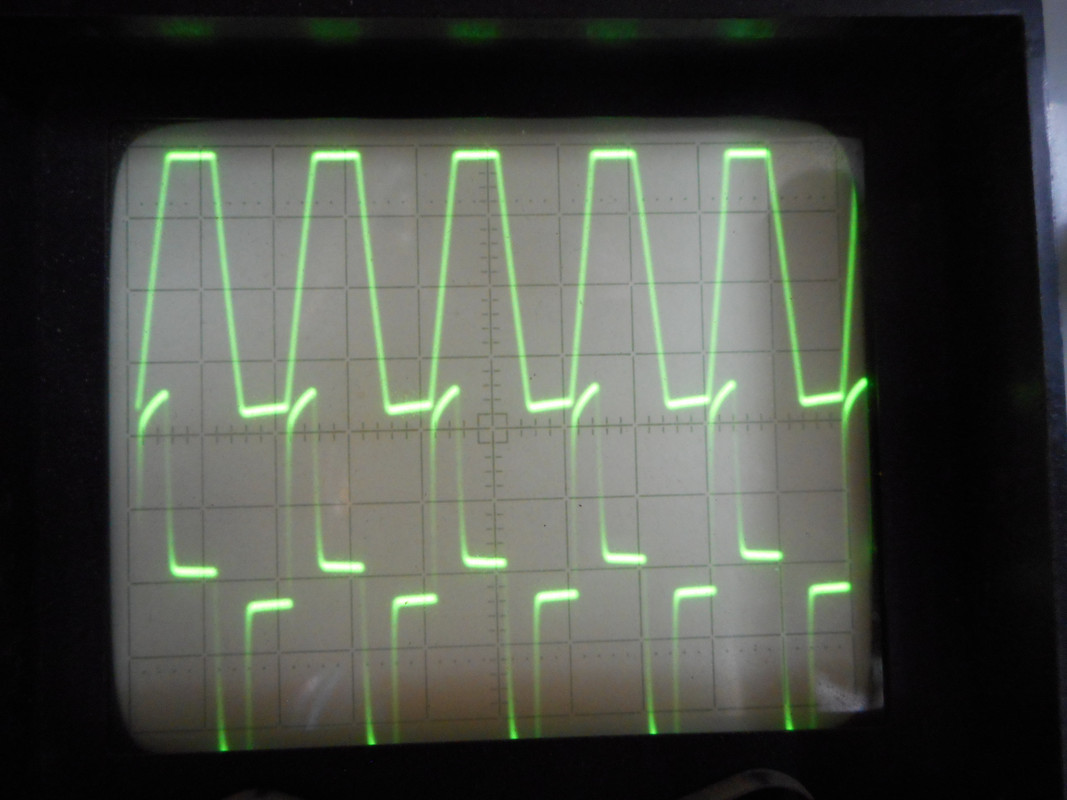

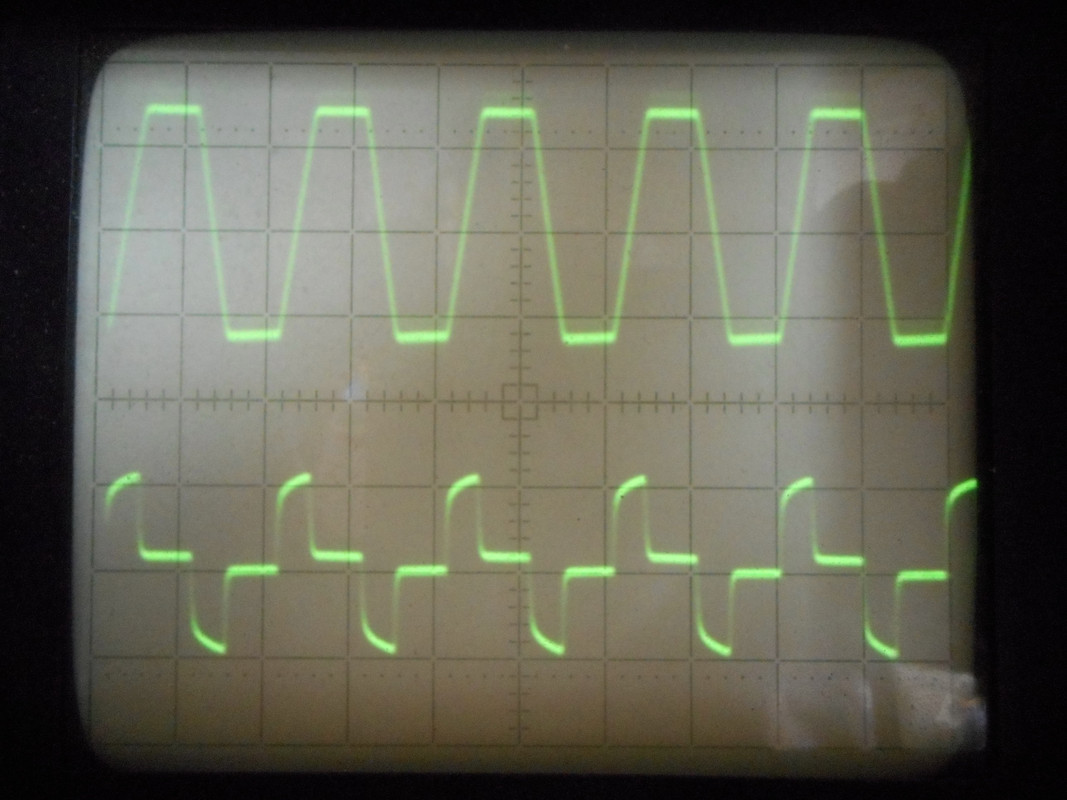

Ну, так вот, подал меандр через антиRIAA-цепочку, можете полюбоваться (на аноде EF806S на делителе 1:10 10 МОм 12 пФ):
50 Гц


500 Гц


1кГц


5 кГц


10 кГц


АЧХ что по приборам, что по измерительной пластинке укладывается в десятые доли дБ. По синусу!
Получается, что заряд конденсаторов происходит через относительно небольшое внутреннее (динамическое) сопротивление лампы, а разряд, когда лампа подзапирается – через высокоомные резисторы?!
И вот с первого наблюдения
(051116)


думаю над простым решением.
Кстати, в упомянутом Т24 резисторы и конденсаторы подобраны под большой ток каскада и это дает положительный эффект в смысле этого «меандрового» эффекта (видимо, из-за малости токов перезаряда конденсаторов сравнительно с током покоя каскада; результаты моделирования, извините. Фронты генератора в модели по 10 мкс – выбраны из АЧХ грамзаписи и данных по временам натуральных инструментов):

100 Гц(моделирование Т24)


1 кГц (моделирование Т24)


10 кГц (моделирование Т24)



Эффект, конечно же, имеется, но его проявление не такое страшное, как на осциллограммах в каскаде с малым током.
Да, в пассивном режиме – в цепи антиRIAA-RIAA – восстановление меандра безупречное (и не только меандра).
50 Гц восстановление пассивной цепью



Да, на пластинках меандр не пишут, да, мы его не слушаем, но в записях нет и синуса.
Да, понятно, что балансные (и двухтактные) схемы не должны обладать подобным эффектом, но громадные последовательные резисторы в большинстве таких схем мне не нравятся. Да и разделенная коррекция тоже. Не нравится.
Пока из балансных схем обратил внимание на RTP3 от Allen Wright – только по причине малых сопротивлений резисторов корректирующей цепи.

Вот такие несвоевременные мысли из легкого, на ходу, обмена замечаниями в ветке про драйвер для 6С4С…
