Отправлено: 12.03.21 13:30. Заголовок: Кристаллы, кристаллы, кристаллы... (продолжение)

В продолжение темы "Корректоры RIAA на кристаллических триодах", которую закрыли по моей просьбе, дабы некоторые умники не резвились на ней, а открывали свои темы, открыл новую, ибо есть, что сказать, вот, смотрите:



Только вчера внёс небольшие изменения ипоставил более качественные детали.
Схема инвертирует сигнал, имеет усиление стандартное, плюс 40 дБ, усиление каналов выравнивается резисторами R10.
Максимальное, неискажённое, входное напряжение на частоте 1 кГц - более 50 мВ, на частоте 20 кГц - более 200 мВ.
Как-то так...
Убедительная просьба - если сказать по существу нечего - пройдите мимо, не мусоря на ходу.

 Отправлено: 21.03.24 16:46. Заголовок: Под занавес...

Закрыт, закрыт кабачок...

Вот - открылся!

Для затравки, мысли вслух: Вега-106 с G600B на борту - ругают её, поносят (не все, слава Богу!), а она мне нравится, по мне она - красавица, музакальный аппарат!

Их теперь две у меня. Была Ленко 75, не зашла она мне, продал без сожаления, хотя трекинг у неё отличный был, и тем не менее...

 Отправлено: 22.03.24 00:00. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Для затравки, мысли вслух: Вега-106 с G600B на борту - ругают её, поносят (не все, слава Богу!), а она мне нравится, по мне она - красавица, музакальный аппарат!

Очень достойный аппарат и тема есть про него https://rt20.getbb.ru/viewtopic.php?f=5&t=37441

 Отправлено: 24.03.24 21:52. Заголовок: Вега-106 стерео...

Слушаю Вегу, тщательно отмытую, смазанную, с обновлённым корректором - ни шума, ни фона, ни рокота нету, как класса!
Исключительно звуки музыки! Даже скорость 78 теперь есть, вместо 16-ой))
Корректор зачётный получился, как по параметрам, так и по звуку...

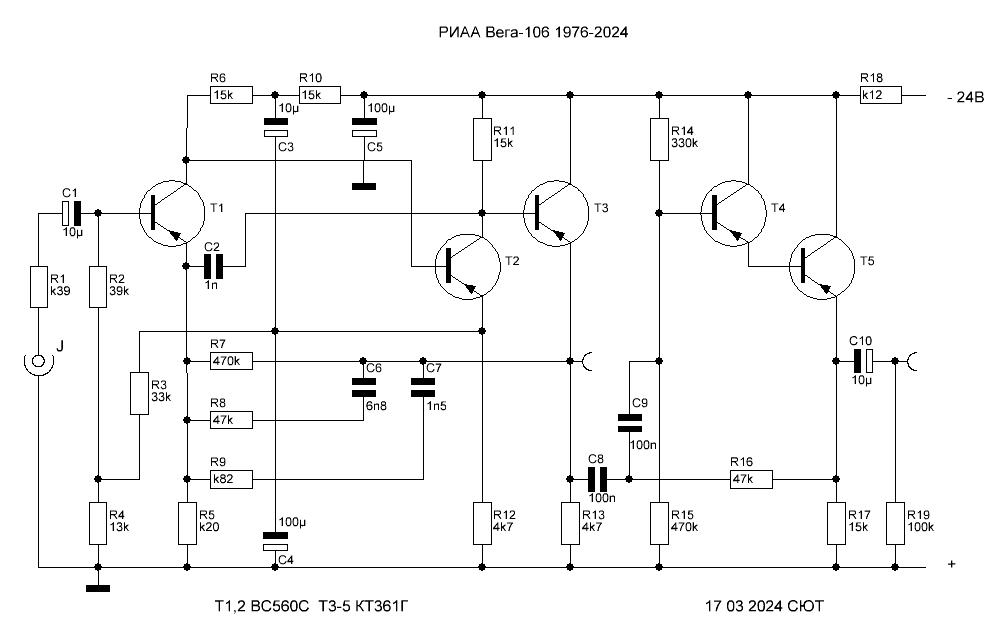

Дублирую схему, чтобы в старую тему не лазить:

 Отправлено: 06.05.24 19:15. Заголовок: Покой нам только снится...

С удовольствием проштудировал статью А.Л.Гурского в Радио за 2010 год №№9,10 и уже спаял один канал, пока едут запчасти для крайнего лампового усилителя:



Пока едут КП303А, применил К170 китайского производства - полёт нормальный...

 Отправлено: 07.05.24 17:10. Заголовок: Эх,Морозова...

Усиление верхней схемы более 500 на 1 кГц, ещё чуток и МС, об этом предупреждал автор, да я человек упрямый и непослушный))
Заменил Т3 на наш КП302БМ, и всё встало в разумные рамки:



залить картинку

 Отправлено: 07.05.24 18:24. Заголовок: Ещё раз, и ещё...

И ещё вариант получился из предыдущего, со стандартным усилением:



Подобный корректор делал для МС, с анодными резисторами в 68 кОм, и питанием 150 Вольт, лет 10 тому назад...))

 Отправлено: 08.05.24 18:13. Заголовок: Точки над i...

Добился хорошей ПХ изменением номинала одного резистора - R3:



Этим резистором подобрал усиление первого каскада относительно второго, тем самым выиграв перегрузочные характеристики схемы и точно настроил усиление на 1 кГц (100, было 145 и полки меандра корёжило раньше времени). Усиление второго каскада 40 единиц, первого около 25...
Можно паять второй канал!
А тут КП303А приехали - глаза разбегаются - хочу повторить схему А.Л.Гурского по рисунку 6 в его статье один к одному, да и свой вариант надо доделать...

 Отправлено: 09.05.24 13:37. Заголовок: Попробуйте R1 150 кО..

Попробуйте R1 150 кОм по рекомендации Н.Сухова. АЧХ более ровная на ВЧ.

 Отправлено: 09.05.24 18:05. Заголовок: Ответ

Пробовал, ничего нового не измерил, не услышал. Всё старо, как Мир! И Коля, при всём уважениии, 40 лет одну схему мучает, не звучащую, кстати - делал, знаю...

Для каждой головки своя нагрузка нужна, например, для Шур желательно 70 ком...

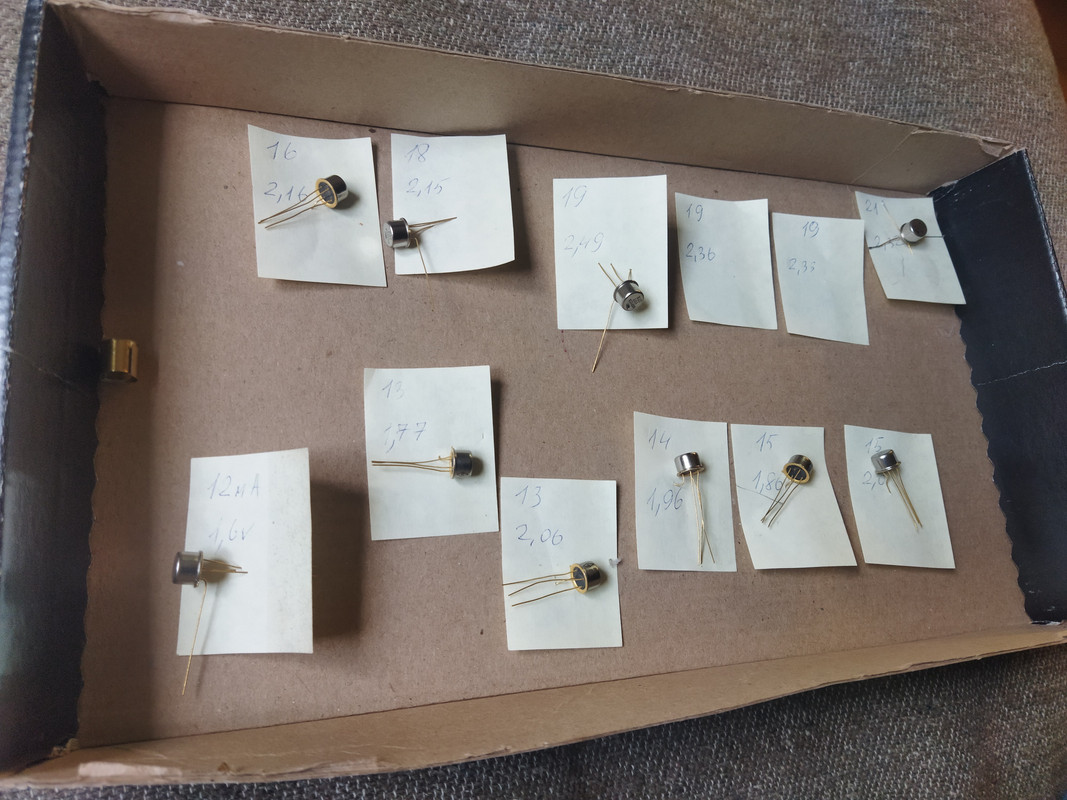

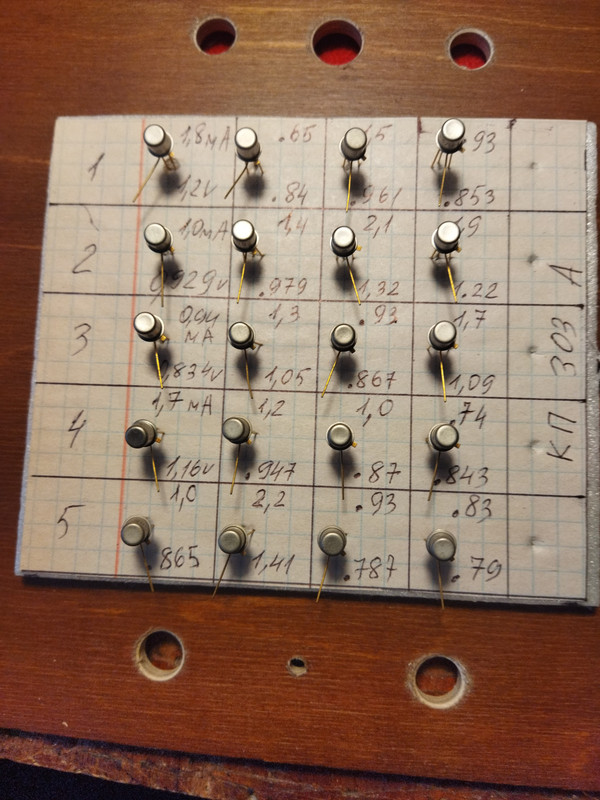

И по делу - вот такие параметры КП303А из одной партии:

 Отправлено: 10.05.24 16:59. Заголовок: В тему...

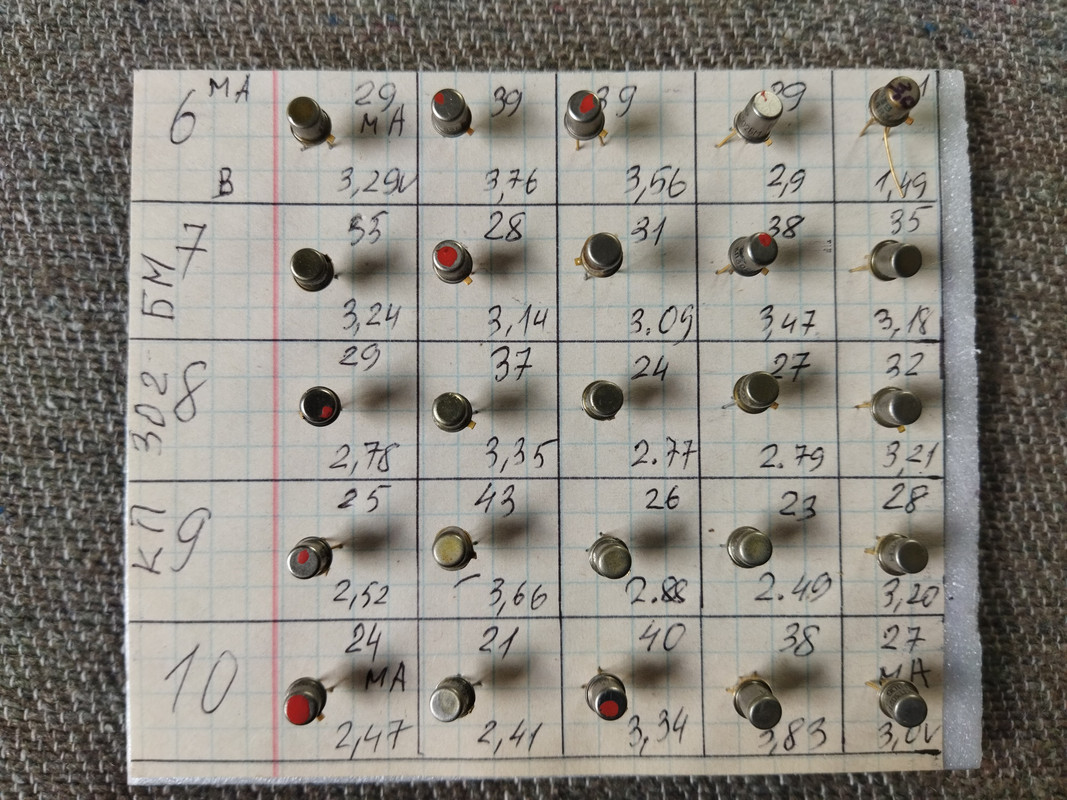

И КП302БМ - как они есть:

 Отправлено: 12.05.24 16:43. Заголовок: Продолжение следует...

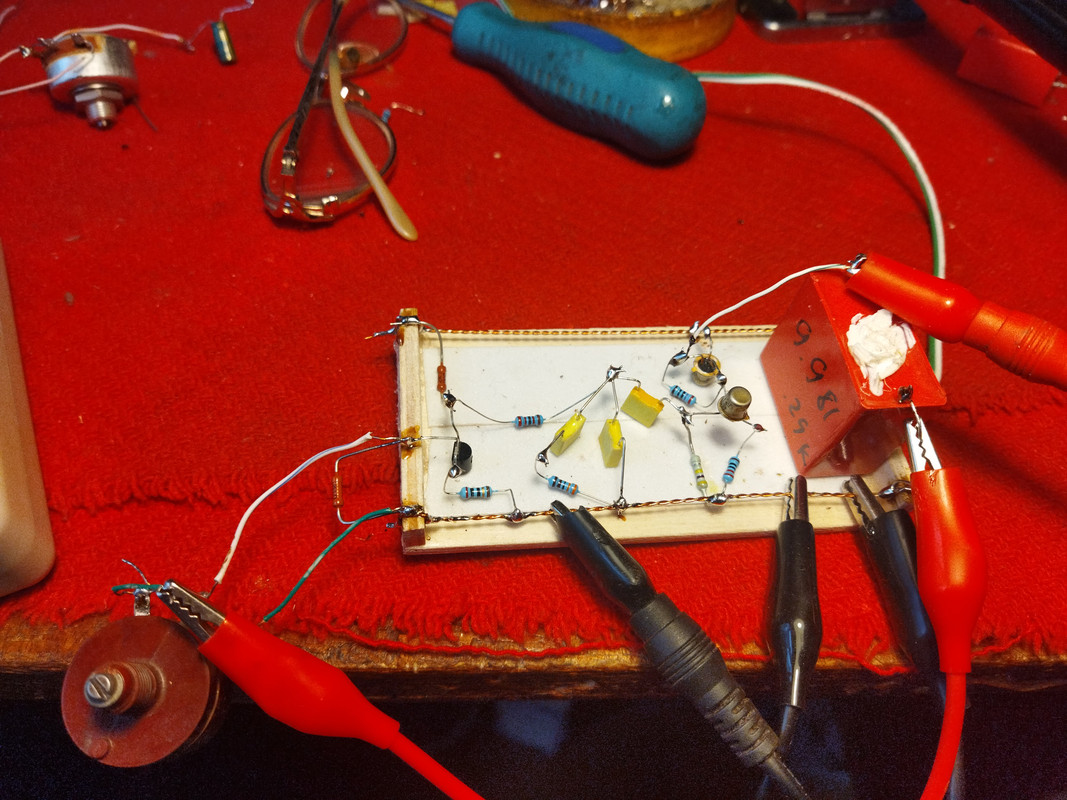

Собрал оригинальную схему:



И тут нас ждёт засада - усиление на 1 кГц аж 360(!), отсюда ПХ никакая, и выходное сопротивление 47 кОм, что тоже не подарок...

Усиления с резистором 8,2 кОм вместо Т2, в стоке Т3 маловато будет, при этом - в общем - вилка, надо что-то делать...

 Отправлено: 12.05.24 22:15. Заголовок: Решение под носом...

В посту моём 1860 схема с выходным сопротивлением 4 кОм и нужным усилением, можно применить!

И ещё - в выходном СРПП на полевиках есть термоНЕстабильность, что описано автором и замечена мною - её можно свести к мизеру следующим образом: обеспечив тепловой контакт корпусов триодов Т2 и Т3, засунув их с двух концов в подходящую трубочку металлическую, разумеется. Касаясь пальцем до корпусов триодов поочерёдно заметил, что режим плывёт то вверх, то вниз, то есть в противофазе, осталось замкнуть процесс и обнулить его...

 Отправлено: 13.05.24 14:03. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

засунув их с двух концов в подходящую трубочку

Вариант для ленивых. Обеспечить достаточную близость транзисторов друг к другу и мазнуть между ними капельку КПТшки.

 Отправлено: 15.05.24 16:50. Заголовок: Точка...

Добился от схемы стандартного усиления и отличной ПХ:



Пришлось добавить один электролит в исток Т3, и уменьшить напряжение питания входного каскада увеличением резистора в стоке до 18 кОм.

П.С.: У КП302БМ на корпусе затвор, поэтому соединить корпуса трубкой из жести не получится, а вот КП302, 303 без М на конце вполне пригодны))...

 Отправлено: 27.05.24 18:31. Заголовок: Свет в конце...

Доделал, наконец-то второй канал и послушал сегодня стерео вариант - несмотря на внешнюю простоту - вещь вполне хай-ендная, не шумит, красиво увлекает в мир музыки, хочется дослушать диск до конца... До этого послушал стерео из разных каналов - левый на К170+КП302, правый на КП303+КП302 - тоже всё в порядке, НИИЧАВО!...
Немного сложно подобрать полевики, но вполне возможно, отказался при этом от электролитов С7, добившись стандартного усиления без них!
Оформляем в деревянный кейс...))

 Отправлено: 03.06.24 23:25. Заголовок: Кому не спится?...

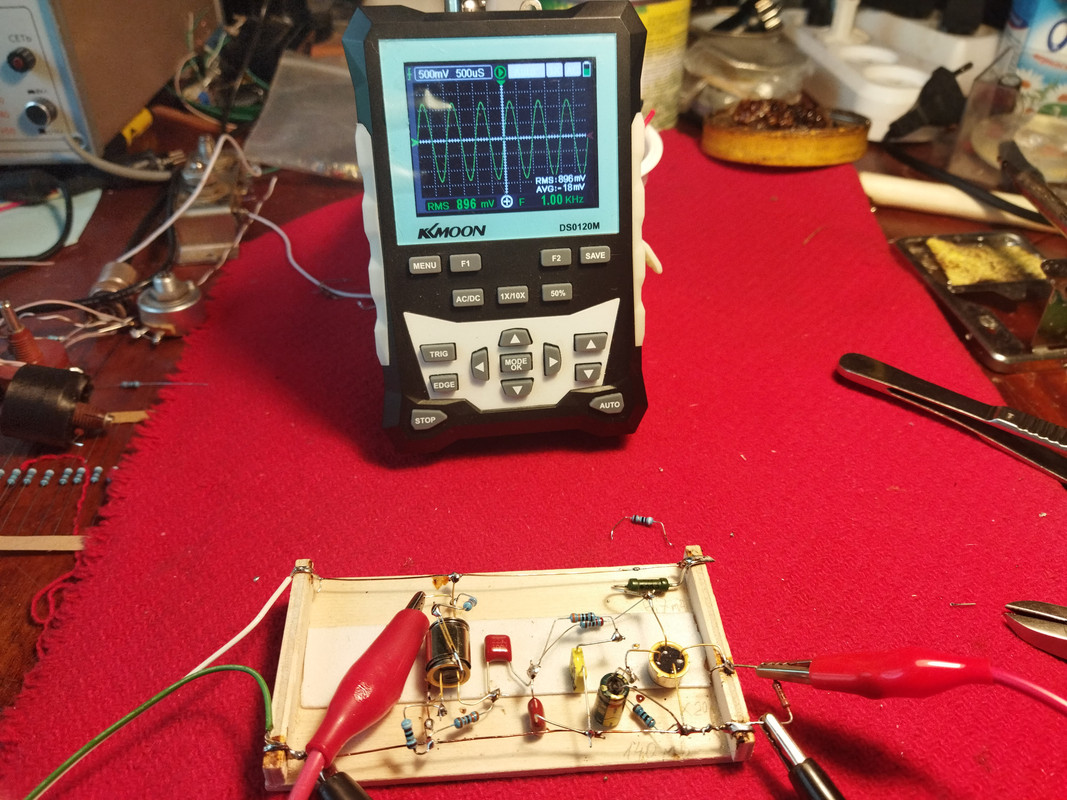

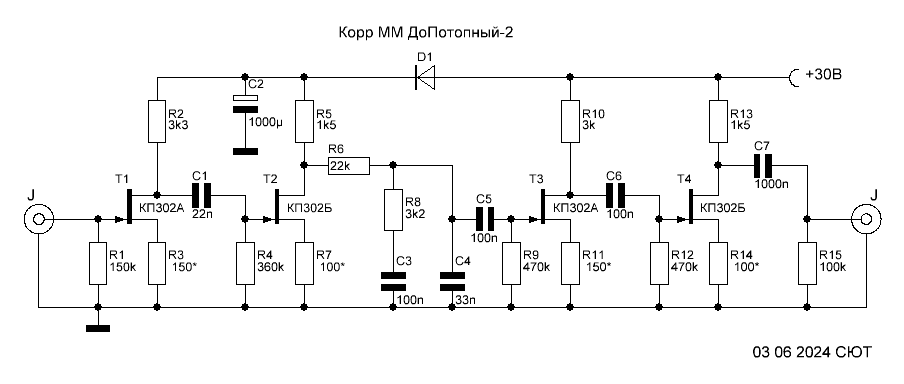

Раздобыл немного доПотопных полевиков, 2П302А, в красивых, позолоченных корпусах и спаял на них корректор, тОковый и не шумящий:






Транзисторы с малой крутизной, большим начальным током, аналогов на диком западе нету, и это радует!
Выводы изолированы от корпуса стеклом и это позволило сделать термокомпенсацию - работает и держит режим надёжно,при помощи полоски жести от консервной банки!
Усиление около стандартного, на входе сейчас было 10 мВ действующего, и бОльшего усиления от транзисторных корректоров с пассивной коррекцией делать не советую - ПХ не завидная будет! А это - очень важная характеристика любого корректора!
Кому усиления не хватает - ставьте каскад с линейной АЧХ (масштабный усилитель) - ибо нет другого пути!

Пока делал доклад - возникла идея про ДоПотопный 2, но это - уже другая история))...

 Отправлено: 04.06.24 03:30. Заголовок: Кто спит - встать!

И вдогонку - знакомьтесь с новорождённым:



Без комментариев (пока!)...

 Отправлено: 04.06.24 16:41. Заголовок: Инфо для размышлений...

Добавлю вид на параметры этих позолоченных "древностей", жучков-паучков, для осмысления:



В верхнем правом углу как раз параметры тех, что составили новый корр, самый "дубовый" и самый правый - в первом каскаде...

Картина маслом!

 Отправлено: 06.06.24 01:54. Заголовок: По делу...

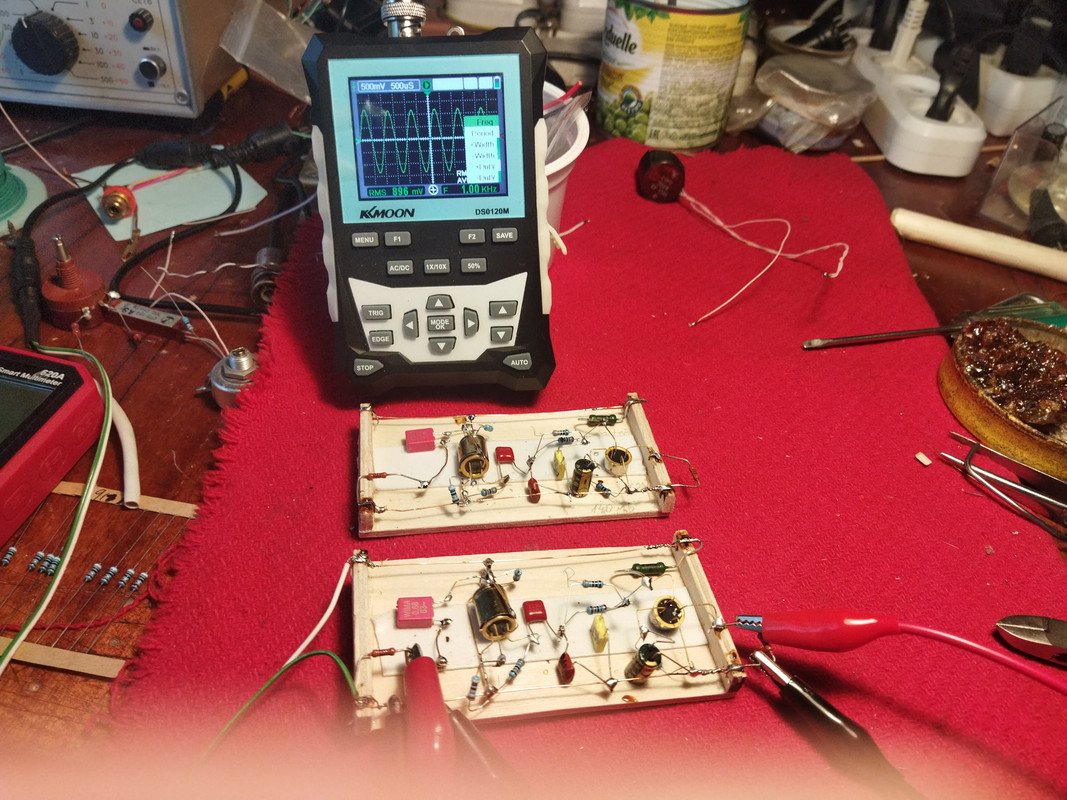

Закончил второй канал, он получился один в один, даже не нужно выравнивать каналы:

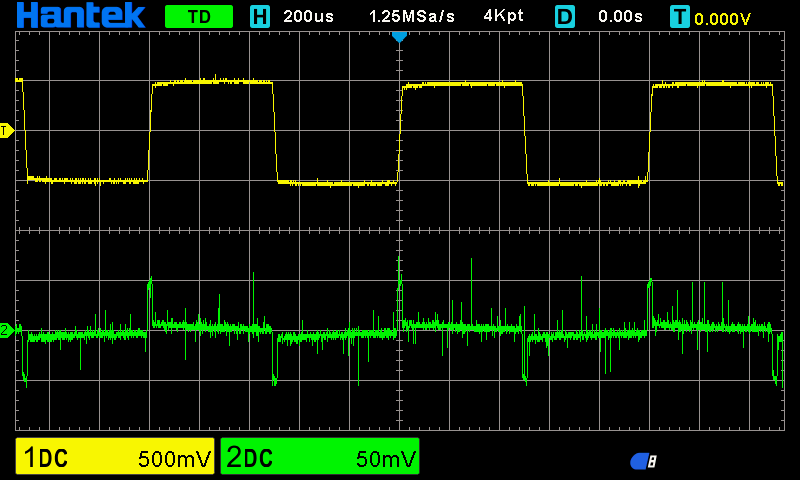

Испытание на меандре 1 кГц:



Осталось послушать, постелька для этого готова))...

 Отправлено: 06.06.24 23:11. Заголовок: Выводы...

Доделал, послушал, сделал выводы - несмотря на допотопные триоды, кои скупают за позолоту(!), получился сверхмалошумящий корр с музыкальностью замечательной! Надо новое название придумать!)) Только кушает он немало, от 30 Вольт около 35 мА! Позолоченные паучки тёплые наощупь и красивы, мои первые полевики, из 1979...
