Отправлено: 12.03.21 13:30. Заголовок: Кристаллы, кристаллы, кристаллы... (продолжение)

В продолжение темы "Корректоры RIAA на кристаллических триодах", которую закрыли по моей просьбе, дабы некоторые умники не резвились на ней, а открывали свои темы, открыл новую, ибо есть, что сказать, вот, смотрите:



Только вчера внёс небольшие изменения ипоставил более качественные детали.
Схема инвертирует сигнал, имеет усиление стандартное, плюс 40 дБ, усиление каналов выравнивается резисторами R10.
Максимальное, неискажённое, входное напряжение на частоте 1 кГц - более 50 мВ, на частоте 20 кГц - более 200 мВ.
Как-то так...
Убедительная просьба - если сказать по существу нечего - пройдите мимо, не мусоря на ходу.

 Отправлено: 07.06.24 00:39. Заголовок: "Жёлтенький пауч..

"Жёлтенький паучок"

 Отправлено: 07.06.24 01:08. Заголовок: Spider In Yellow ан..

Spider In Yellow

аналогично

Lady In Black

 Отправлено: 07.06.24 13:26. Заголовок: Ур-ра!

Золотые паучки?

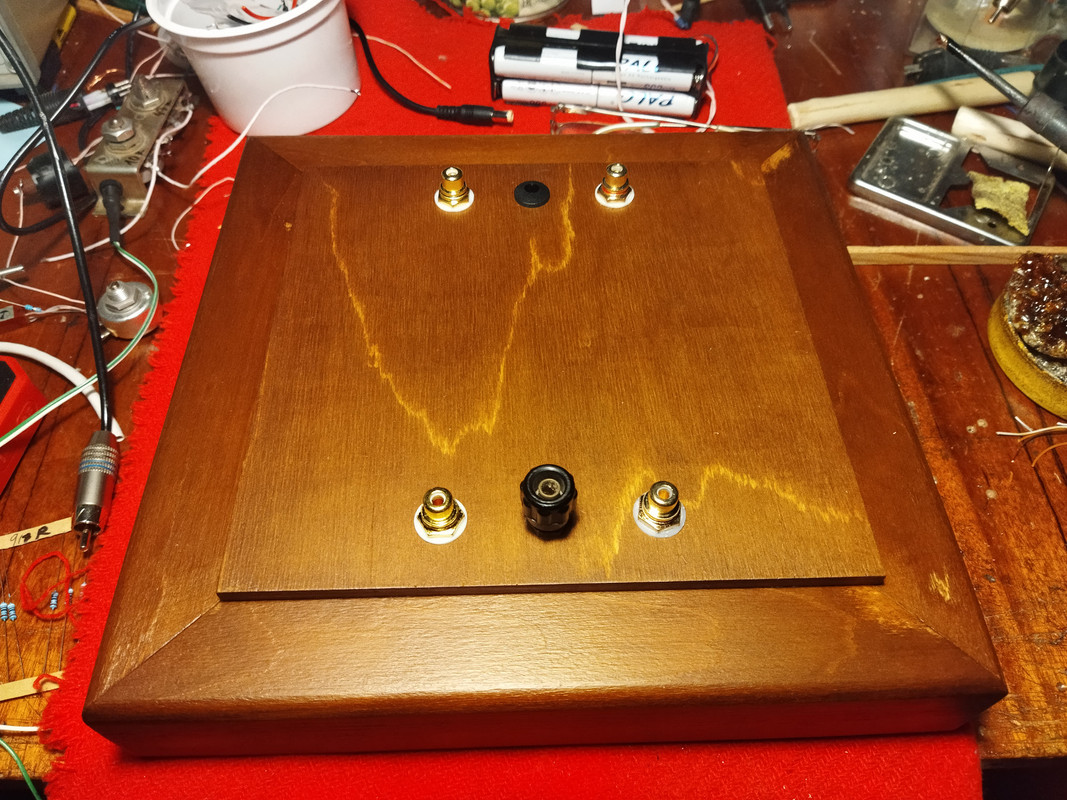

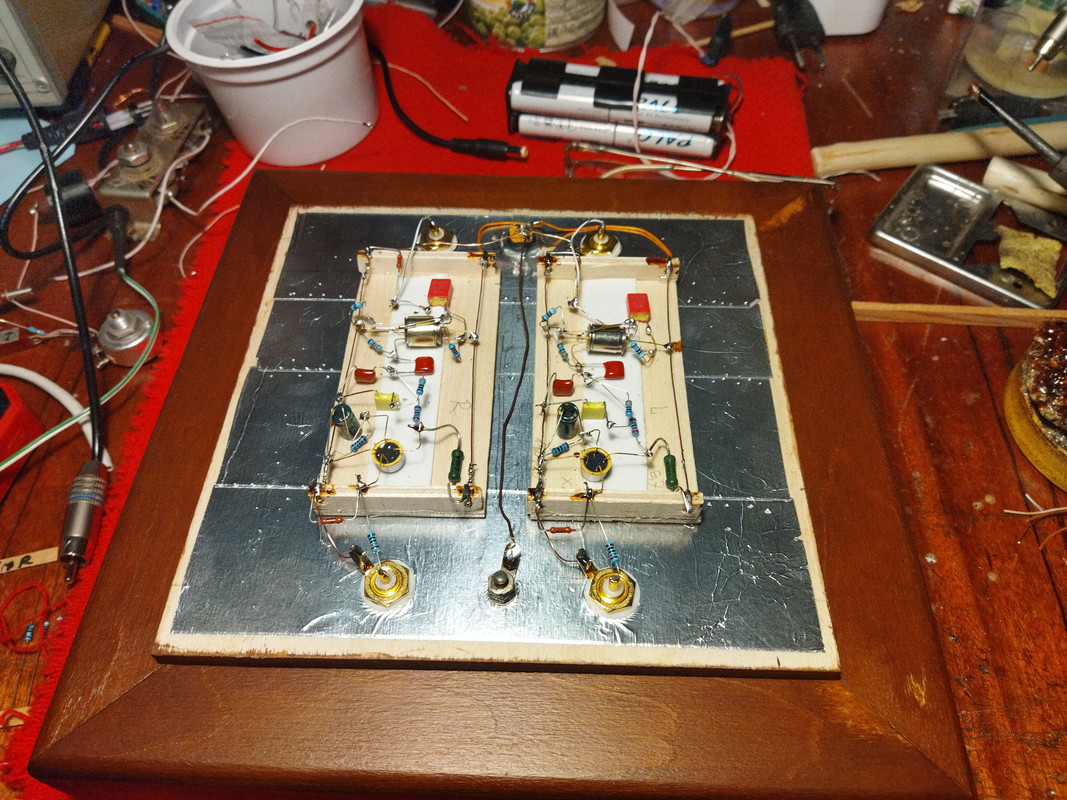

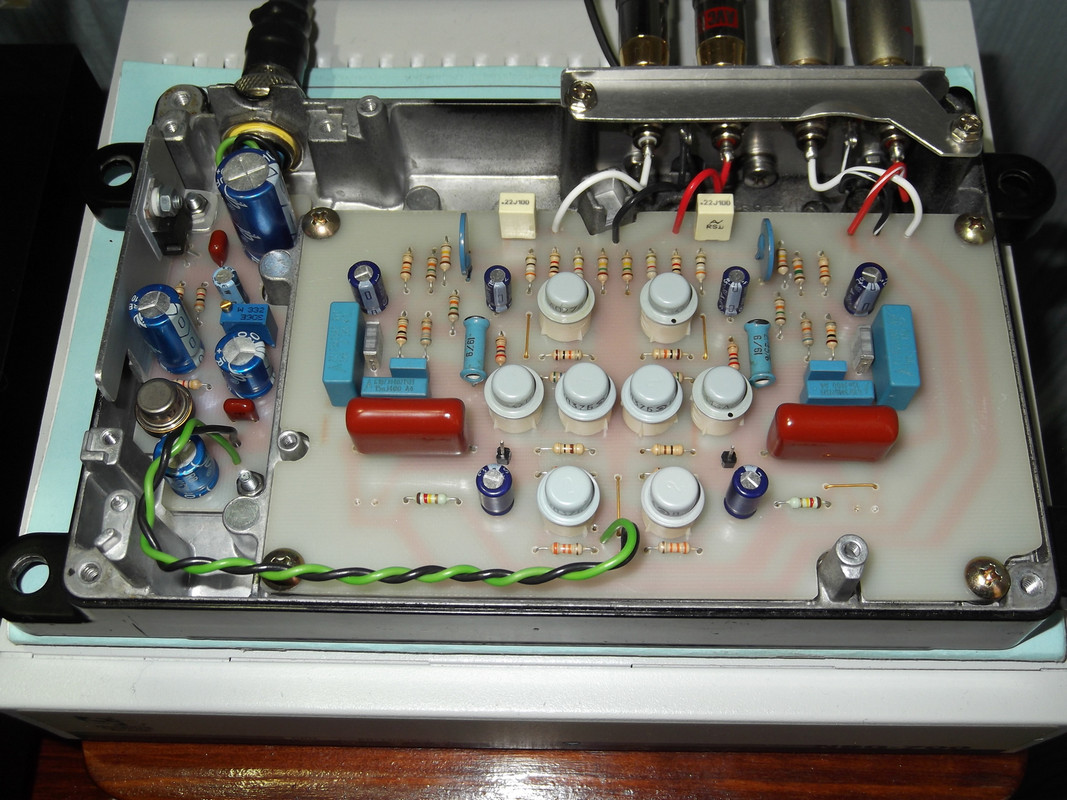

Вот так они выглядят в корпусе:

 Отправлено: 12.06.24 02:41. Заголовок: Побочный продукт...

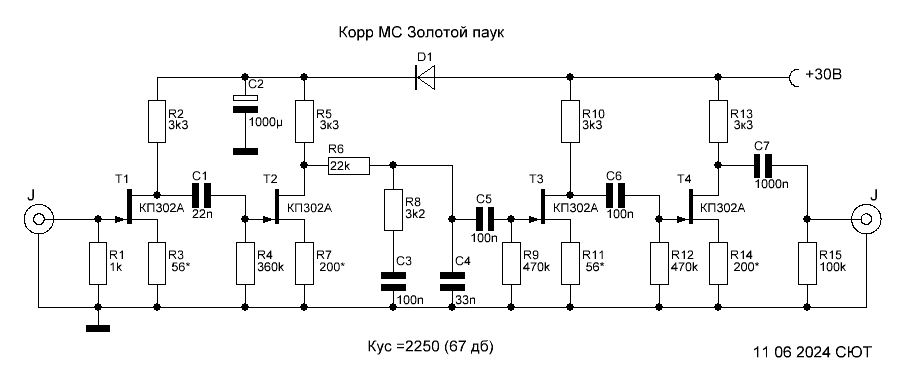

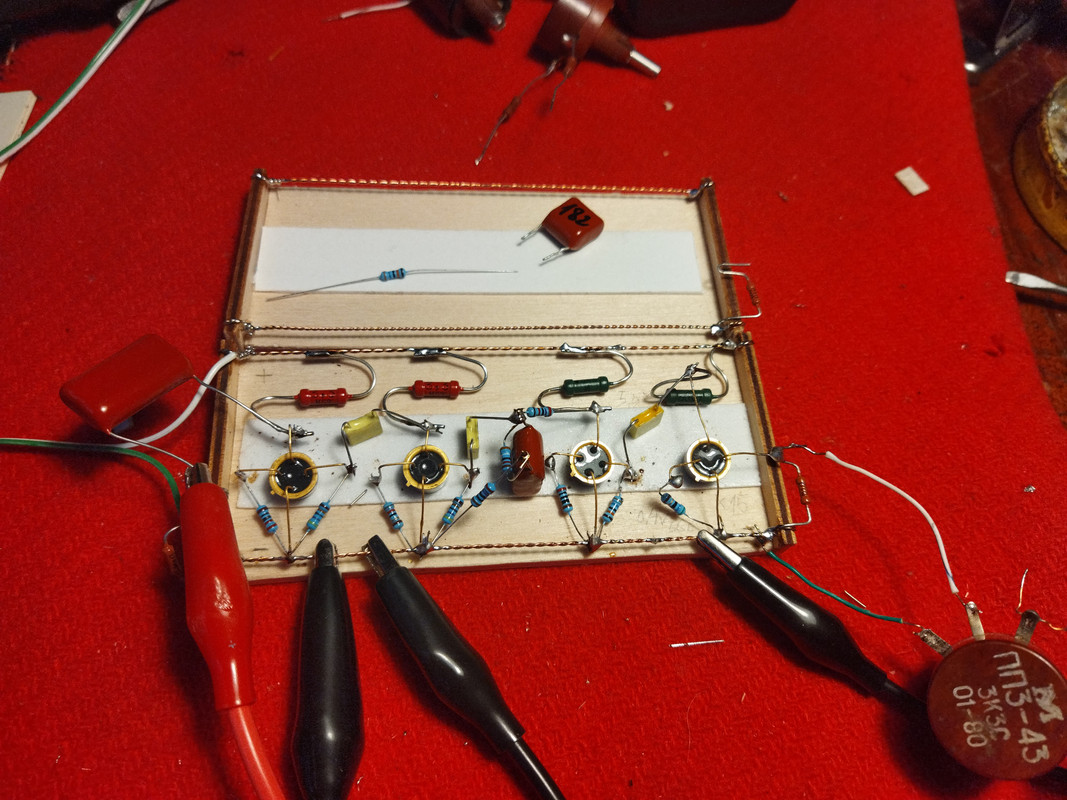

Получился корректор для МС головок с маленьким выходом:



Сам собой получился))...

 Отправлено: 12.06.24 13:19. Заголовок: В догонку...

К предыдущей схеме - усиление Т1 15 единиц, Т2 10, итого 150, Т3+Т4 ещё 150 и поэтому получился МС корр...

Ещё один момент - при испытании первого каскада по мах входному напряжению "вылетел" Т2, не до конца, но что-то с ним произошло, пришлось заменить))... Возможно pn переход убился. Ещё одна причина перевода в МС!

И есть мысль сделать из этой схемы УВ, усиления хватат!

Вот такой побочный результат!

 Отправлено: 13.06.24 03:02. Заголовок: Увы - УВ...

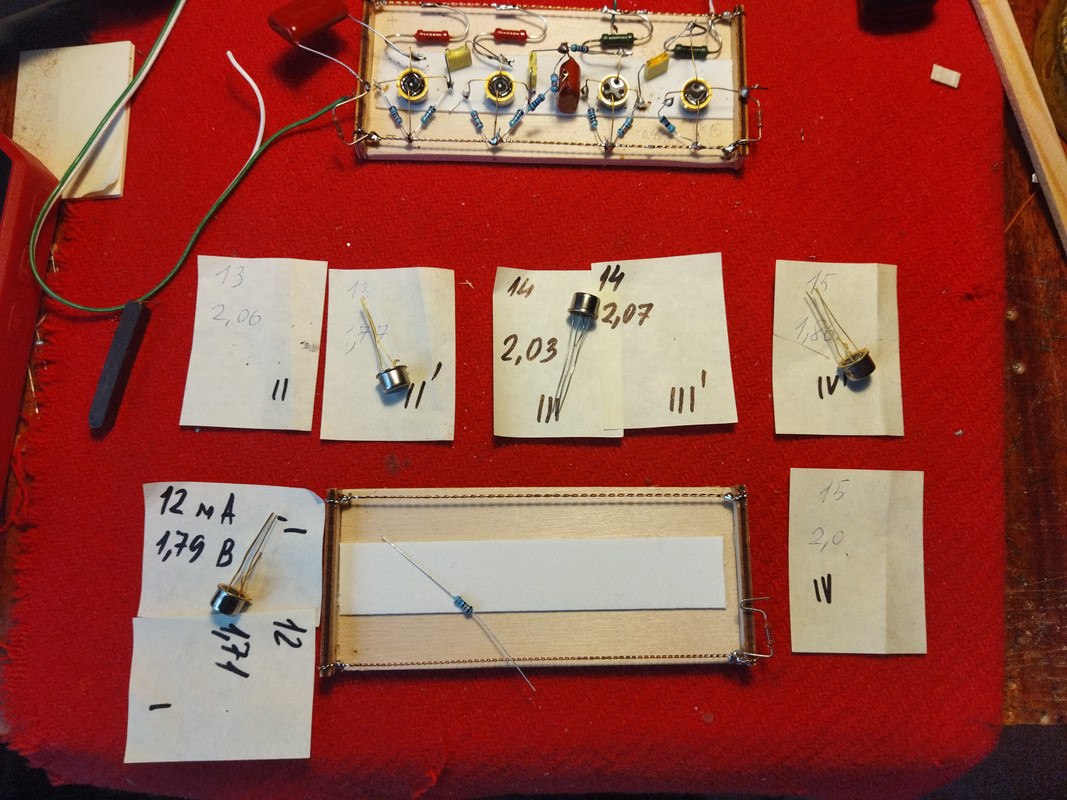

Усилитель воспроизведения родился сегодня из кучки золотых паучков:



Меняем цепи коррекции и брюки превращаются, превращаются брюки - в элегантный корректор))...

 Отправлено: 13.06.24 15:09. Заголовок: Требую продолжения банкета!...

Говорят, у нас спи... гребной винт, но нас это не волнует - плывём дальше:



Всё ж таки остановлюсь на МС варианте корректора, малосигнальный этот вариант, триоды слабы на передке, могут сдуться не вовремя))...

Ну и УВ - тоже вариант, только "жрёт" много и питание высОко...

Поехали!

 Отправлено: 14.06.24 20:51. Заголовок: Свет в конце...

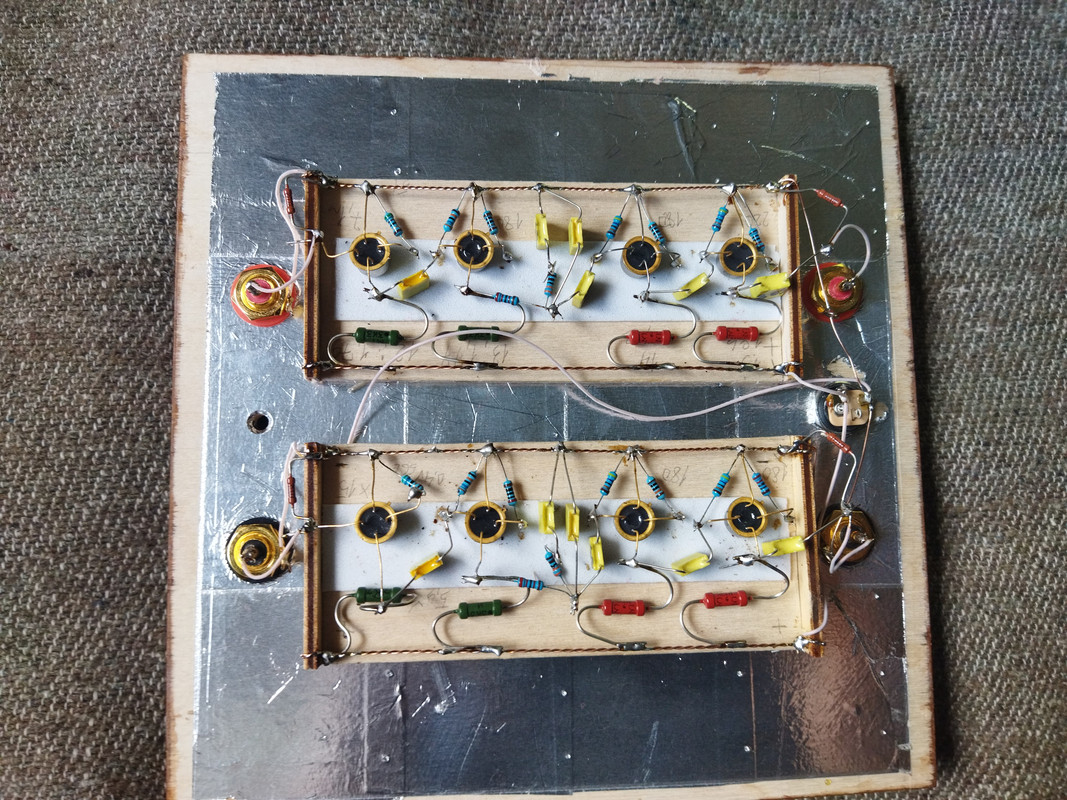

Доделал и даже послушал, с легендарной Денон 103, новый МС корректор на золотых паучках, и вот думаю - на фига нужны какие-то трансфоматоры, а?...:



Запитал от литий-ионной батареи, лишнего шума не обнаружил, как и фона))...

Усиление у реального устройства порядка 1250, на 1 кГц (62 дБ).

 Отправлено: 14.06.24 22:26. Заголовок: Фото на памятник...

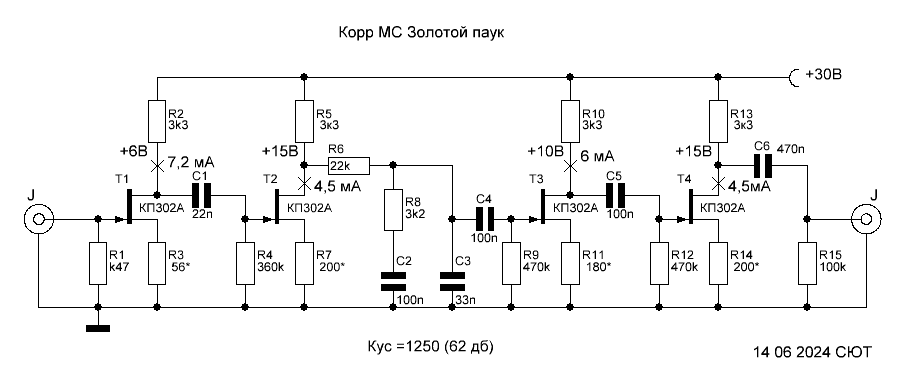

Схема крайнего устройства:



Резисторы в стоках тёплые, как и сами триоды, что радует...

Каналы выровнял по усилению резистором в истоке Т3, очень удобно. Выходное сопротивление на 1 кГц порядка 3 кОм.

Шикарный корректор получился, сделано в России!

 Отправлено: 15.06.24 00:28. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Запитал от литий-ионной батареи, лишнего шума не обнаружил, как и фона))...

Сергей. А какую батарею применили на 30 В?

 Отправлено: 15.06.24 01:48. Заголовок: Ответ

Восемь элементов по 3,7 Вольта, полностью заряженная даёт 33,6 Вольта

 Отправлено: 15.06.24 19:48. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Восемь элементов по 3,7 Вольта, полностью заряженная даёт 33,6 Вольта

ОК

 Отправлено: 16.06.24 01:04. Заголовок: В догонку

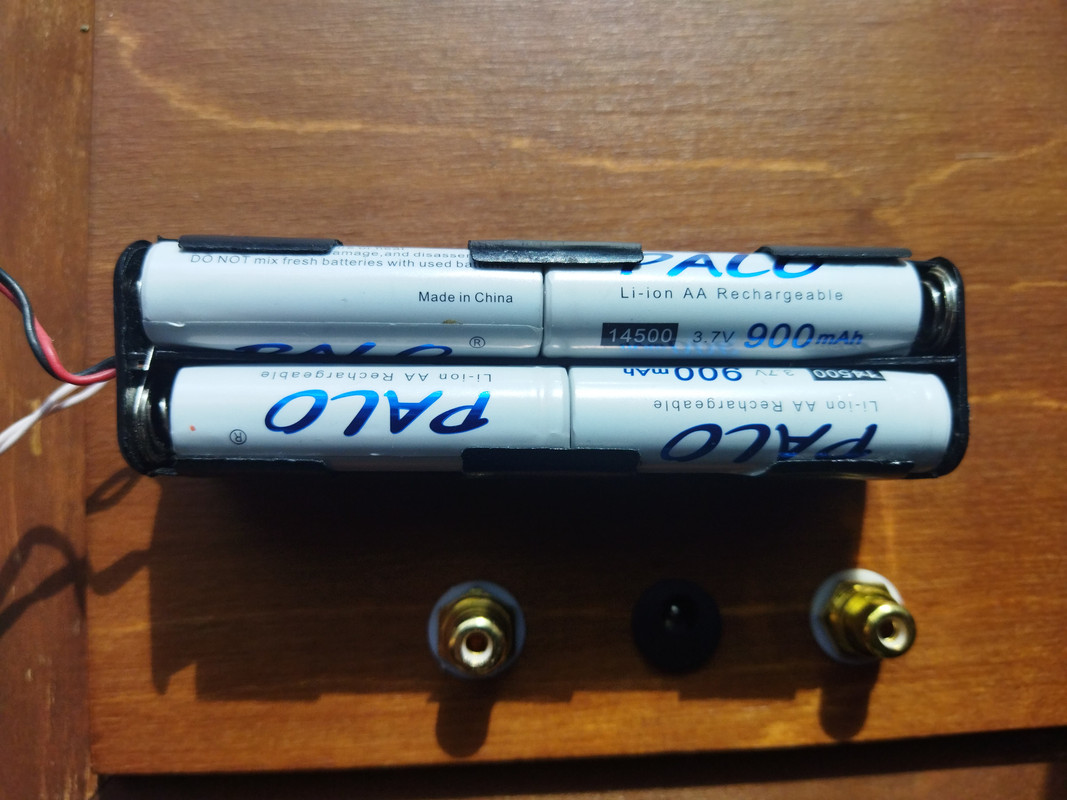

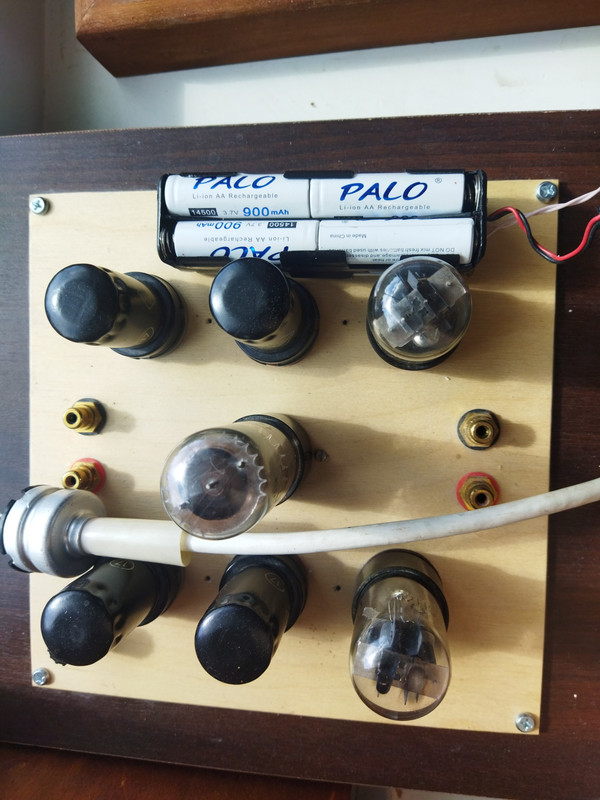

Вот такая батарея:

 Отправлено: 24.06.24 13:12. Заголовок: Полевики полевиками, но -

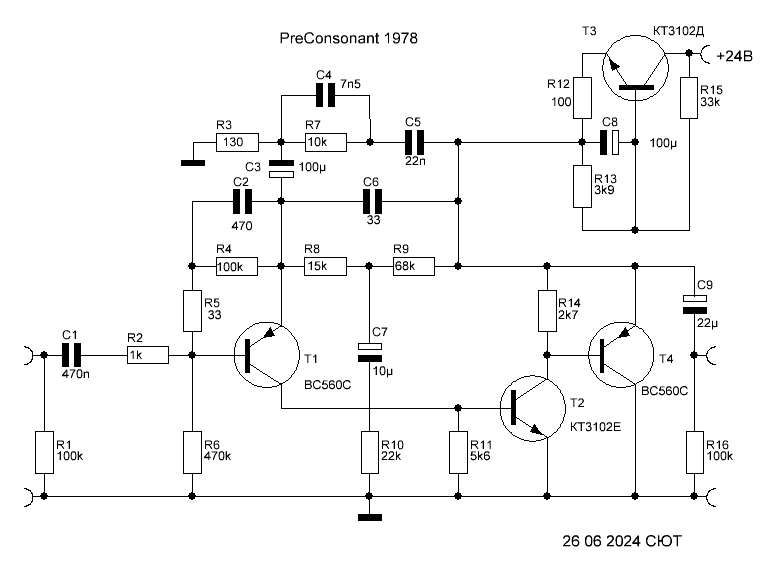

- Жизнь продолжается, вот интересная схема, есть желание поковырять (вилкой?) паяльником, ибо симмуляторам я не доверяю:

image share

Оригинал датируется 1978 годом и собран на кремнии, с него и начнём...

 Отправлено: 25.06.24 03:24. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Оригинал датируется 1978 годом и собран на кремнии, с него и начнём...

Мне нравится эта схема - своим звучанием . Сначала собирал её в кремнии ( как было в оригинале Электор ) . Потом решил собрать германиевый вариант . Германиевый тоже хорошо звучит , хотя там не всё идеально по измерениям ( есть выбросы при замере на меандре ) . Но звук хороший .

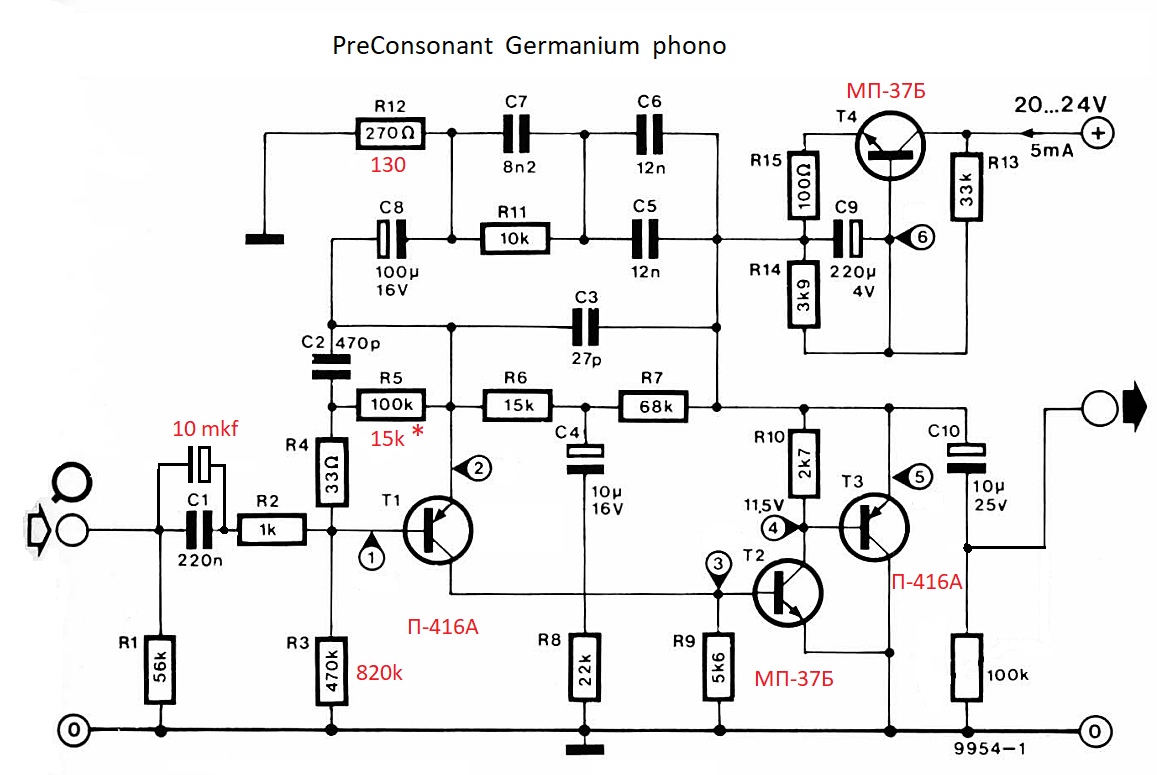

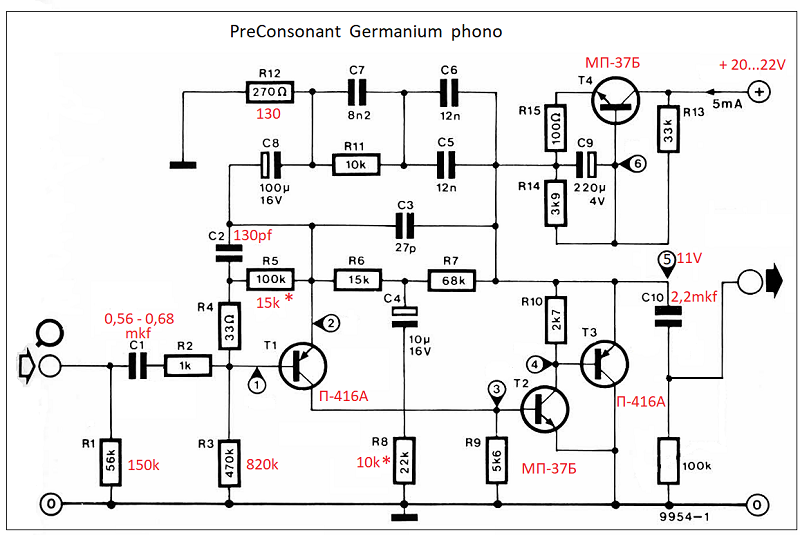

Пришлось уменьшить номинал R8 - он влияет на передачу низких частот . В собранном варианте получилась вот такая схема . Но - это с учётом транзисторов с маленькой бэтой ( в моём экземпляре - в районе 30-40 ) , возможно - с более резвыми транзисторами будет по-лучше . Два года пользуюсь .

 Отправлено: 27.06.24 17:48. Заголовок: По делу

vs music пишет:

цитата:

Мне нравится эта схема - своим звучанием .

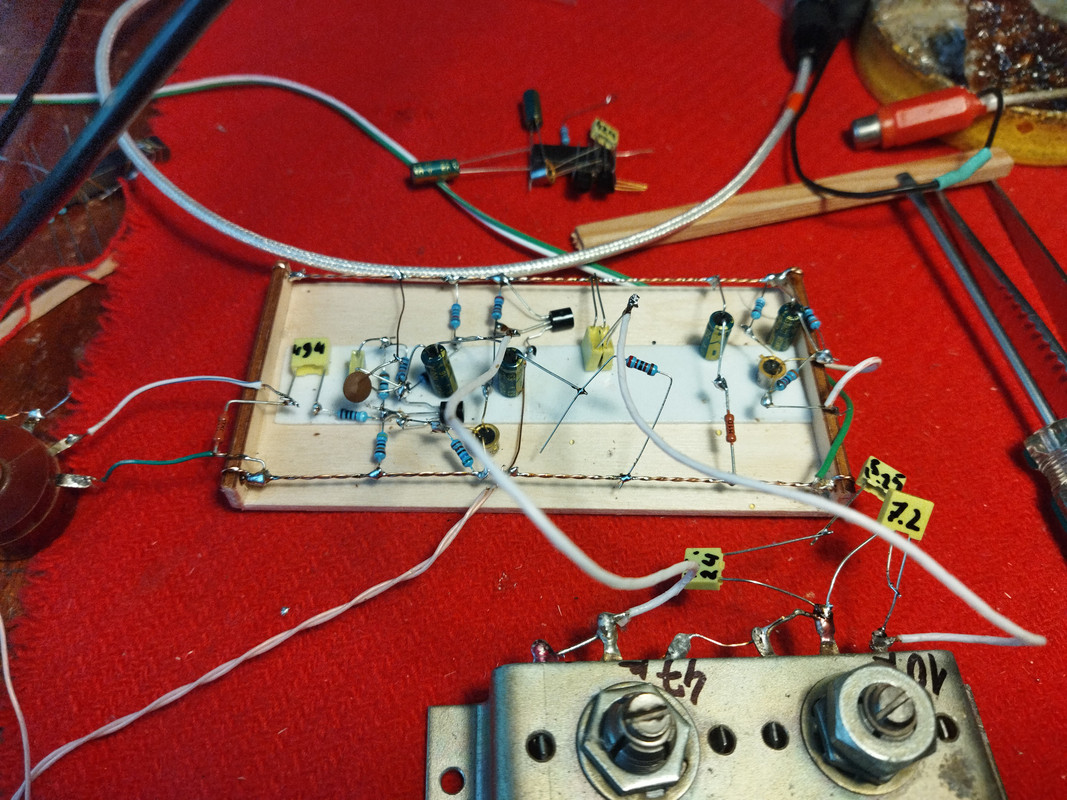

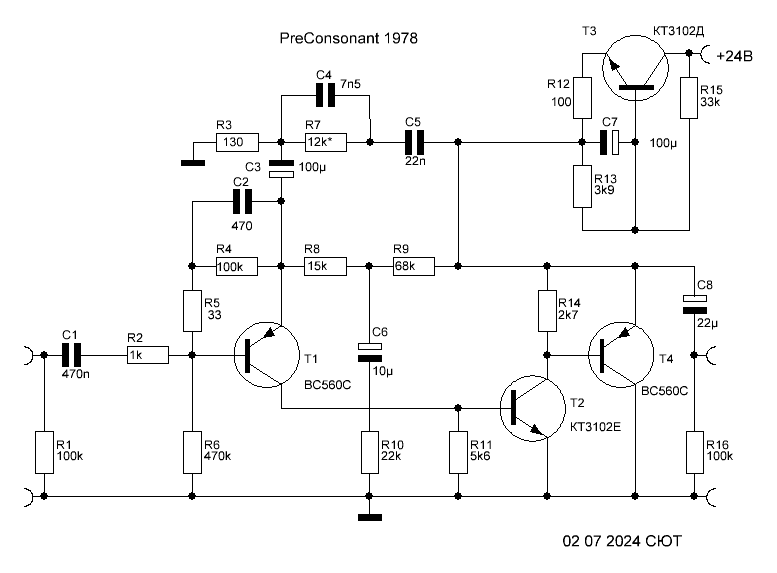

Схема очень не ординарная, сочинил её гений схемотехники, моё мнение, вот первые включения:






При питании 24 Вольта мах входное напряжение 1 кГц - 77 мв действующего, что само по себе - результат! Резистор нумер 3 выставляет заветную "соточку" по усилению, нумер 7 - выравнивает полочку меандра... Конденсаторы коррекции привёл к стандартным значениям.
3102 применил за отличный внешний вид, хотя ВС550 тоже есть в наличии, КТ3107 в золоте не бывает, да и в пластике нет у меня, посему - ВС560С, что тоже не плохо))...

 Отправлено: 29.06.24 00:27. Заголовок: Вот оно - дерево...

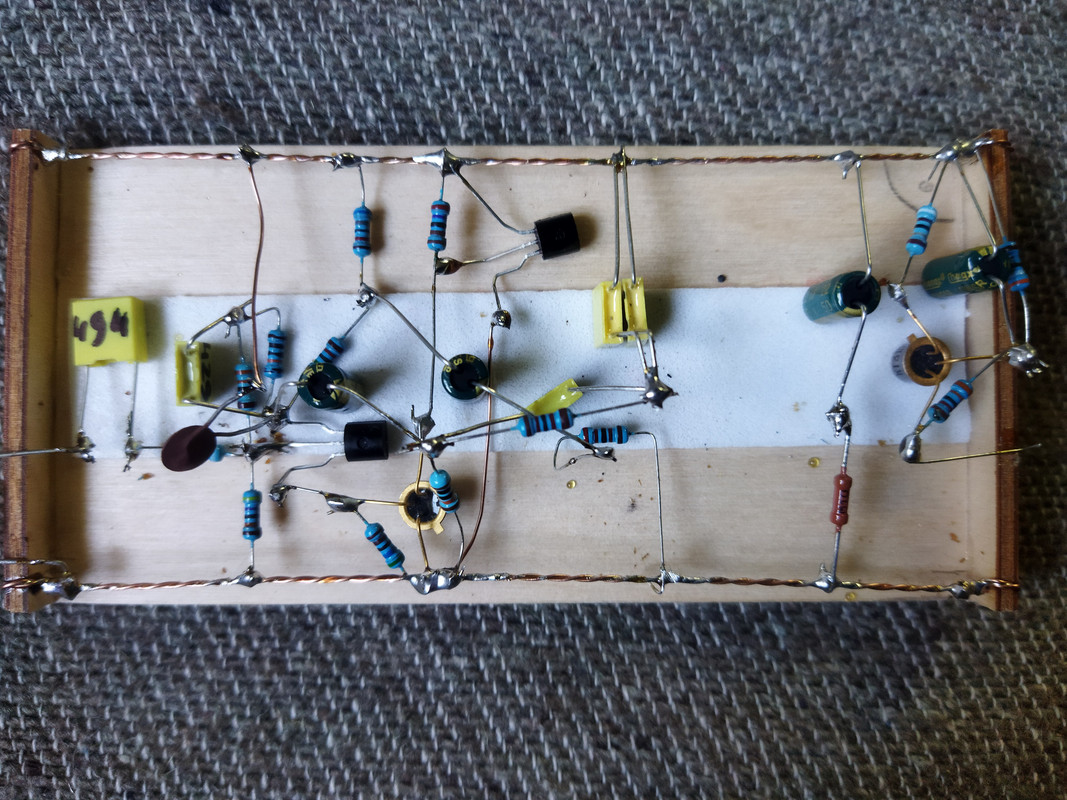

Запаял, сам запаял:



Один канал готов, можно клонировать...))

Входное сопротивление 70 кОм, оптимально для Шуриков, выходное достаточно низкое, 10 кОм не чувствует вовсе, при 100 Омах начинает ограничивать верхнюю веточку синусоиды...

 Отправлено: 29.06.24 05:28. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Схема очень не ординарная, сочинил её гений схемотехники,

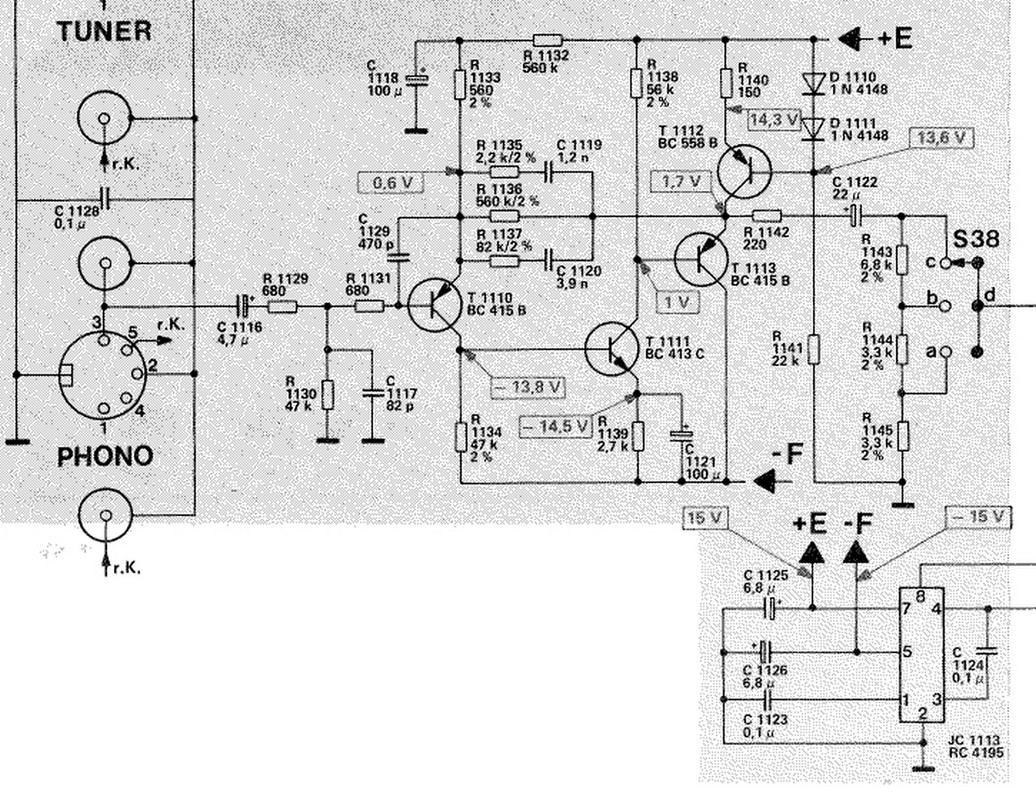

Похожая схема применялась у Дюал - корректоры в усилках 1400-й и 1600-й серий . Но там питание было двух-полярным .

 Отправлено: 02.07.24 21:28. Заголовок: Кончен бал...

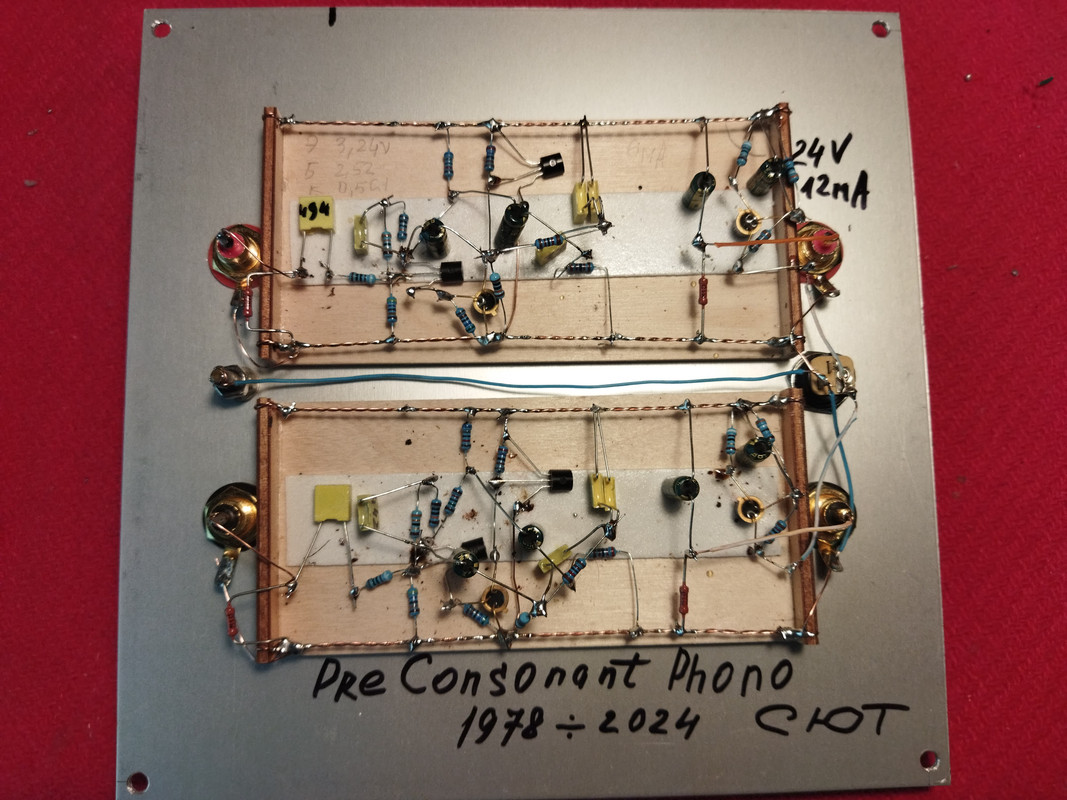

...и гаснут свечи:





Пора и "атслушать" оного...))

 Отправлено: 03.07.24 23:53. Заголовок: А теперь - Ge

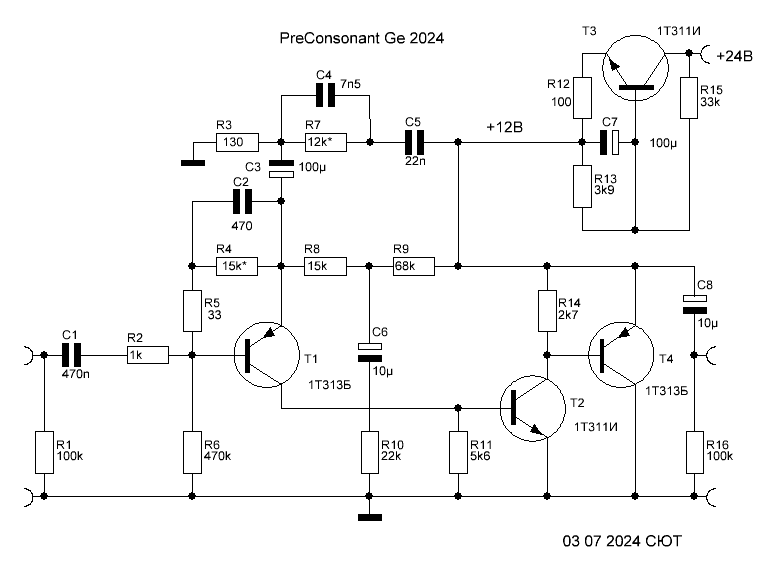

... я сказал - Ge:



Мой вариант почти готов, первое включение прошло удачно... ГТ 313 у меня мало, всего четыре, и они дубовые, бетта 25-28, и тем не менее - работает!
