Отправлено: 12.03.21 13:30. Заголовок: Кристаллы, кристаллы, кристаллы... (продолжение)

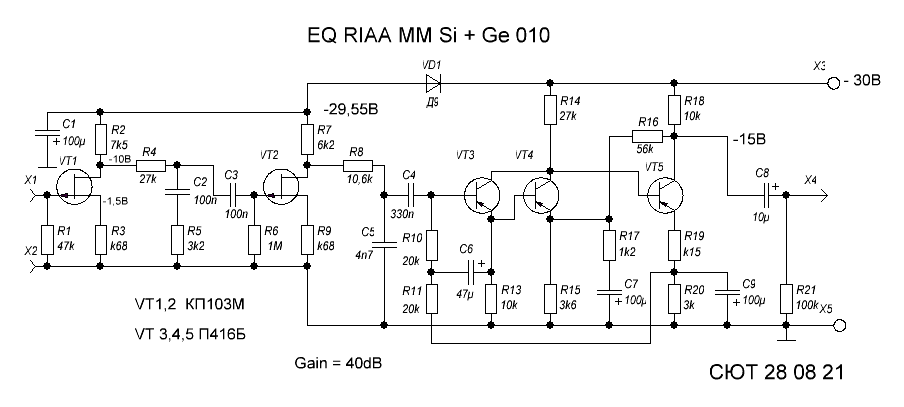

В продолжение темы "Корректоры RIAA на кристаллических триодах", которую закрыли по моей просьбе, дабы некоторые умники не резвились на ней, а открывали свои темы, открыл новую, ибо есть, что сказать, вот, смотрите:



Только вчера внёс небольшие изменения ипоставил более качественные детали.
Схема инвертирует сигнал, имеет усиление стандартное, плюс 40 дБ, усиление каналов выравнивается резисторами R10.
Максимальное, неискажённое, входное напряжение на частоте 1 кГц - более 50 мВ, на частоте 20 кГц - более 200 мВ.
Как-то так...
Убедительная просьба - если сказать по существу нечего - пройдите мимо, не мусоря на ходу.

 Отправлено: 04.07.24 13:34. Заголовок: Фото, на памятник...

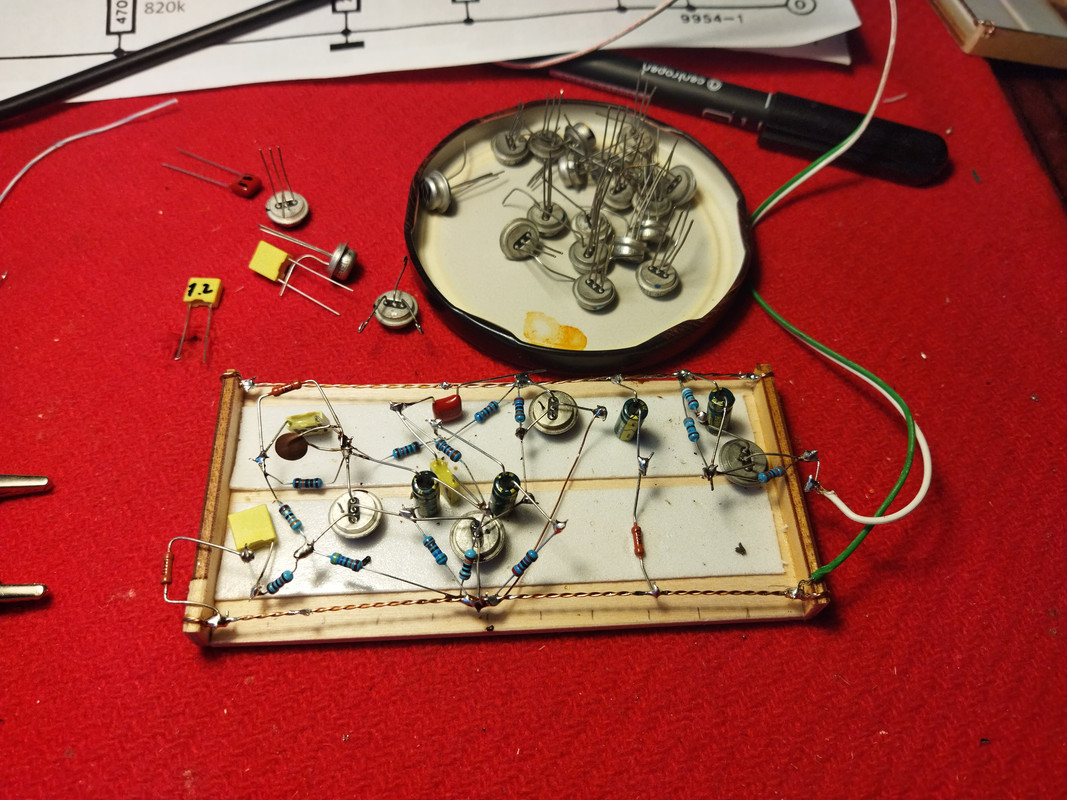

Весёлый корректор получился, без кавычек:



Он склонен к возбуждению, но с этим вполне можно бороться))...

 Отправлено: 05.07.24 01:07. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Он склонен к возбуждению, но с этим вполне можно бороться))...

Наверное из-за 311/313 транзисторов .
У меня в первом каскаде был 416-й , а во втором - низкочастотный МП-37 . Возбуда не было .

 Отправлено: 05.07.24 13:20. Заголовок: Ответ

На самом деле возбуд был без резистора на входе R2 1 кОм, и то при наличии сигнала, поставил резистор и всё затихло...

Возбуд был сильный, задымил R12, но не сгорел дотла, не успел)) Супер транзисторы!

МП37 применять не буду, не пара он П416, моё мнение.

Жара спадёт, спаяю второй канал...

 Отправлено: 05.07.24 15:20. Заголовок: vs music пишет: У м..

vs music пишет:

цитата:

У меня в первом каскаде был 416-й , а во втором - низкочастотный МП-37 . Возбуда не было .

Нашёл у себя МП38А. 2мГц, бета побольше, но Uкэ=15В. После эл.фильтра (если я правильно понял, это транзистор с обвязкой в верхнем правом углу схемы) питание 11-12В, т.ч. должен выдержать. Пойдёт вместо 37-го?

 Отправлено: 05.07.24 20:17. Заголовок: PAN пишет: После эл..

PAN пишет:

цитата:

После эл.фильтра

Это источник тока. 12В после него в устоявшемся режиме. Во время переходного процесса может быть и больше. Но скорее всего 38-е выдержат.

 Отправлено: 05.07.24 22:12. Заголовок: PAN пишет: Нашёл у ..

PAN пишет:

цитата:

Нашёл у себя МП38А. 2мГц, бета побольше, но Uкэ=15В. После эл.фильтра (если я правильно понял, это транзистор с обвязкой в верхнем правом углу схемы) питание 11-12В, т.ч. должен выдержать. Пойдёт вместо 37-го?

Подойдет .

 Отправлено: 08.07.24 11:24. Заголовок: О птичках...

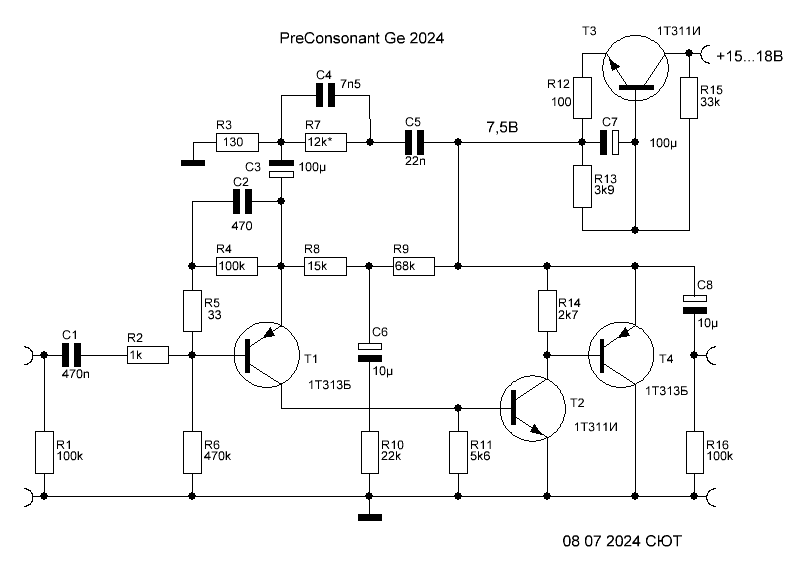

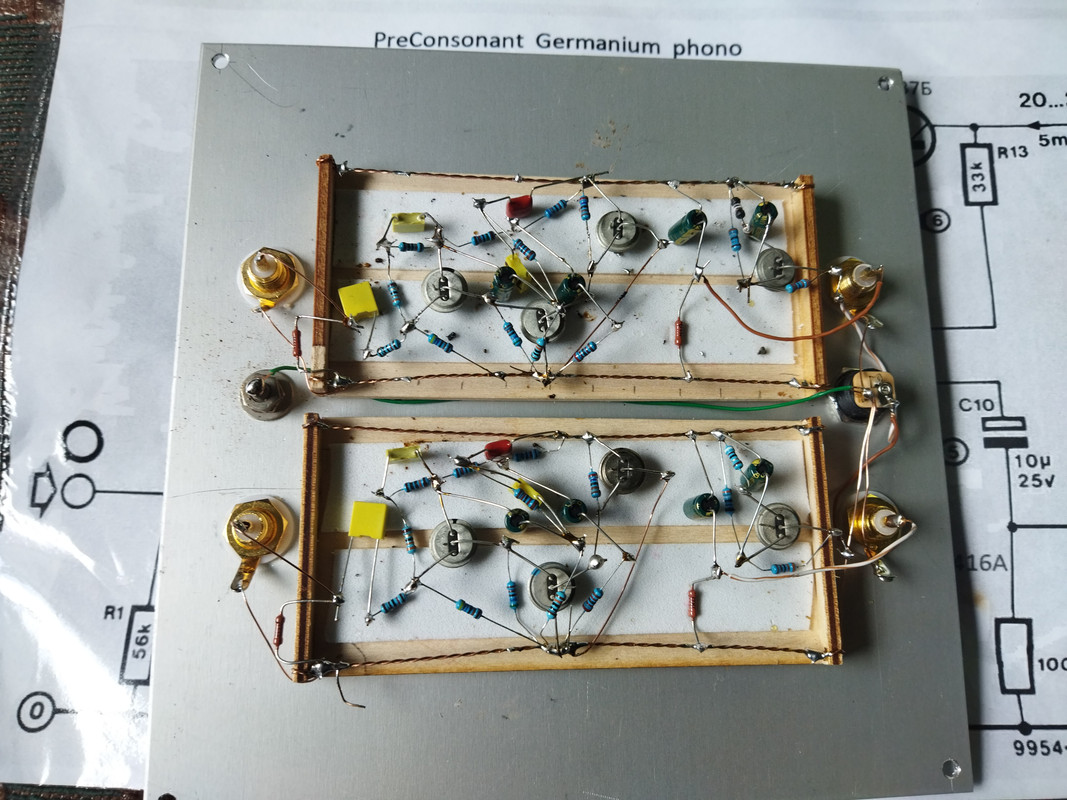

Разобрался с германиевым Консонантом - дело было не в бобине)):



R4 нельзя трогать, он задаёт входное сопротивление и ток первого транзистора, на уровне 100 мкА, поэтому и пришлось Виктору увеличивать переходной на входе до 10 мкФ... И ток входного транзистора 40 мкА при 15 кОм, он в голодном режиме, и коверкал синусоиду уже на входе, при сильном сигнале уходил в генерацию в классе С! Эта схема на трёх транзисторах по постоянному току является параллельным стабилизатором напряжения, и расчитана на кремний, но - в режиме, обозначенном на крайней схеме работает отлично, чистенько и без проблем...

 Отправлено: 09.07.24 00:39. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

поэтому и пришлось Виктору увеличивать переходной на входе до 10 мкФ

В моей окончательной схеме - на входе стоит кондёр всего 0,55 мкф (0,22 на плате и 0,33 - припаян со стороны дорожек ) . И номинал , кстати , видно на моей плате .
Входное сопротивление зависит ( в том числе ) - и от бэты входного каскада , и поэтому логично , что у германиевой схемы оно получилось меньше , чем было у кремниевой .
Поэтому я увеличил один из резисторов до 820 ком ( R3 на моей схеме ) .
Я делал замеры входного сопротивления этой схемы ( с германиевыми транзисторами ) на разных частотах . В соответствии с этим был выбран номинал R1 .
Какого-то коверкания синусоиды у моего экземпляра не было . Есть небольшие выбросы на фронте меандра ( по высокой частоте ) , но сама форма меандра - сохранялась нормально .
Как я уже писал - транзисторы были с небольшой бэтой , и потому пришлось уменьшить номинал R8 ( по моей схеме ) - чтобы привести к стандарту RIAA подъем АЧХ на низких частотах ( 20-40 герц ) - я подбирал номинал R8 по замерам через анти-RIAA .

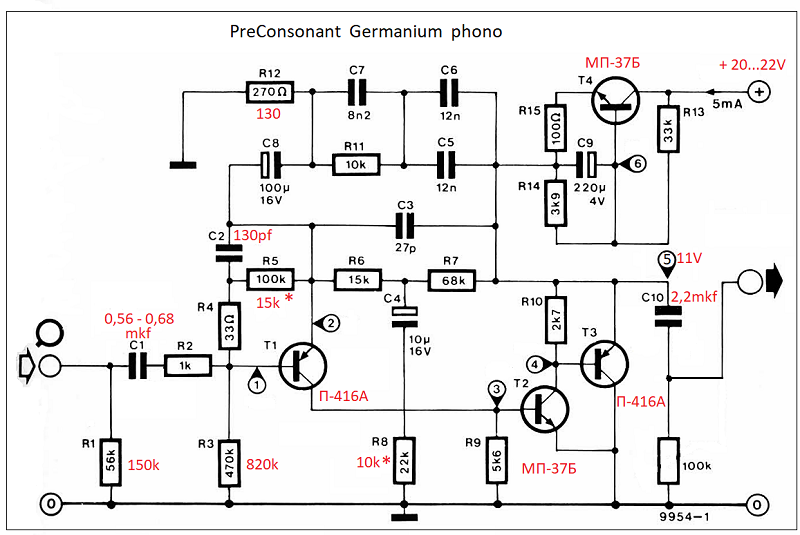

Окончательная схема ( с которой он сейчас и работает ) вот - те номиналы , что обозначены красным , и стоят сейчас в схеме .
Топология моей платы - близка к оригиналу платы Электор , и я специально сделал германиевую версию с той же топологией платы , как у кремниевой версии .
Питание моего экземпляра 22 вольта - стабилизатор на LM317 + транзисторный фильтр . Есть незначительный нагрев Т4 ( МП-37 ) . Но потребляемый ток схемы - такой же , как у кремниевой версии - порядка 5 ма на канал .

 Отправлено: 10.07.24 21:42. Заголовок: Пора завязывать...

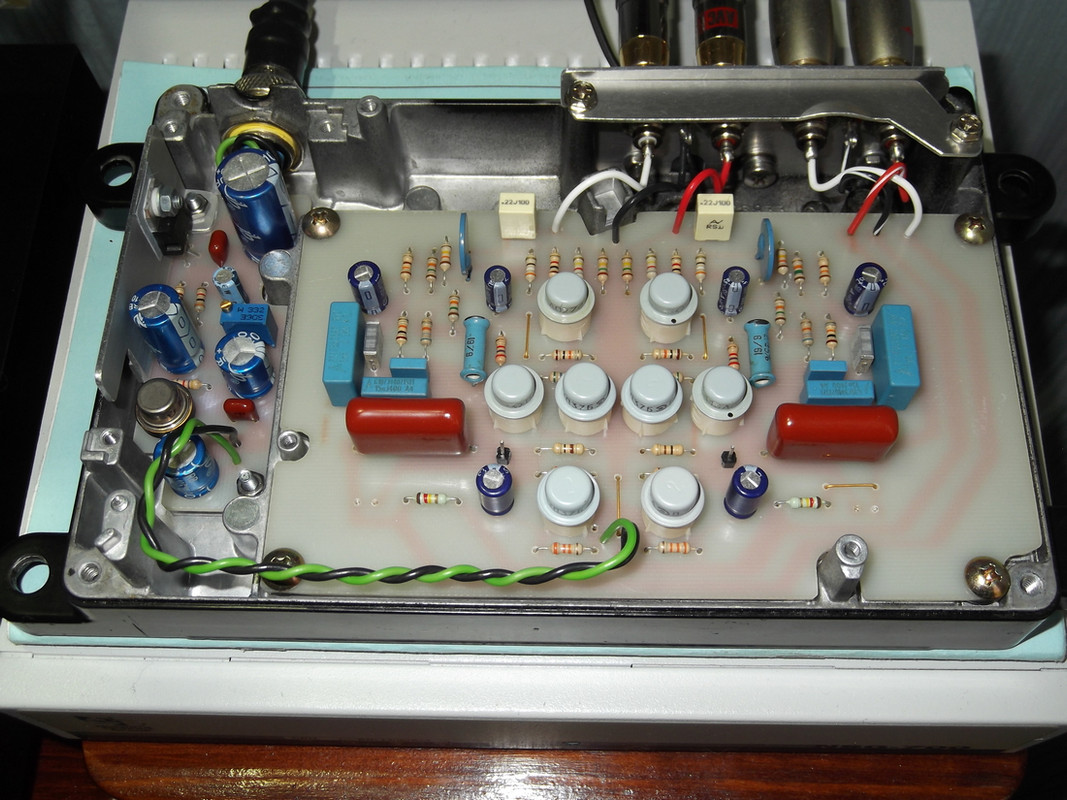

Закончил и даже послушал:



Брутальный такой звук, и шума нет, как класса, но - пора заканчивать, тринадцать корректоров есть в наличии, не считая ламповых, четыре каменных подарил, с оставшимися надо что-то делать))...

 Отправлено: 11.07.24 02:59. Заголовок: Ещё не вечер...

Послушал, с удовольствием, германиевый Консонант, отлично он увлекает звуком, выключать нет желания! Дельная вещь получилась, на жаргоне мореплавателей! Завтра с солнечной батареей попробую включить, их есть у меня...

И уже знаю, куда пойти дальше - рано ещё выключать паяльник, и ГТ-шки ещё есть, тут и корпуса новые подгонят скоро, покрытые итальянским лаком...

 Отправлено: 14.07.24 01:03. Заголовок: Надо тоже продолжить..

Надо тоже продолжить сборку корректоров - за последний год как-то ничего нового не собирал .
Но давеча получил 300 штук германцев в заводских коробочках ( МП-13Б / П-416Б / ГТ-308Г ) , сделаю их замеры и можно собирать .
Хочу собрать вашу схему , Сергей ( полевики + германий ) . Но вместо КП-103 хочу применить полевые сборки К-504НТ3/НТ4 ( есть по несколько штук в позолоченных корпусах ) . Надо обкатать на макете .

 Отправлено: 14.07.24 02:18. Заголовок: Ответ

Схема хорошая, звучная, единственно - питание должно быть стабильное, чётко 30 Вольт, при уменьшении напряжения усиление заметно падает, на входных полевиках.

А вот Консонант на германии этим не страдает, с солнечной батареей работает отлично, без провалов, хотя напряжение гуляет от 11 до 17 Вольт, в зависимости от освещённости и времени суток!

Есть у меня несколько П417 - очень интересные, с большим бетта и незаметным обратным током, надо пробовать...

Ещё не вечер))...

 Отправлено: 14.07.24 17:30. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Схема хорошая, звучная, единственно - питание должно быть стабильное, чётко 30 Вольт, при уменьшении напряжения усиление заметно падает, на входных полевиках.

Я планировал немного изменить вашу схему - попробовать добавить в стоковые цепи полевиков генераторы тока на биполярах . Но надо испытать оба варианта на макете ...

 Отправлено: 14.07.24 18:05. Заголовок: Мнение

Генераторы тока дадут лишнее усиление, коего и так хватает, моё мнение...

Ещё момент - режим триодов входных я бы сейчас изменил, оставив минимальное смещение и максимальный ток стока, может осенью попробую. Вот тогда и может пригодится генератор тока, чтобы вернуть нужное усиление)). Но - чем проще схема - звуку легше...

Куда не крути - Тришкин кафтан выходит...

 Отправлено: 16.07.24 19:19. Заголовок: annonce

Созрела мысль о создании "нового" корректора под кодовым названием "Винегрет", на чистом отечественном Германии, но вперемежку...

Угадавшему состав данного микса - приз - авторский корректор на выбор!

Пойду, поработаю, в качестве отдыха))...

 Отправлено: 16.07.24 20:14. Заголовок: ГТ311, ГТ308, П416. ..

ГТ311, ГТ308, П416. На приз если что не претендую.
Пойду, отдохну в качестве работы. В отпуске я.

 Отправлено: 17.07.24 18:10. Заголовок: Не угадал...

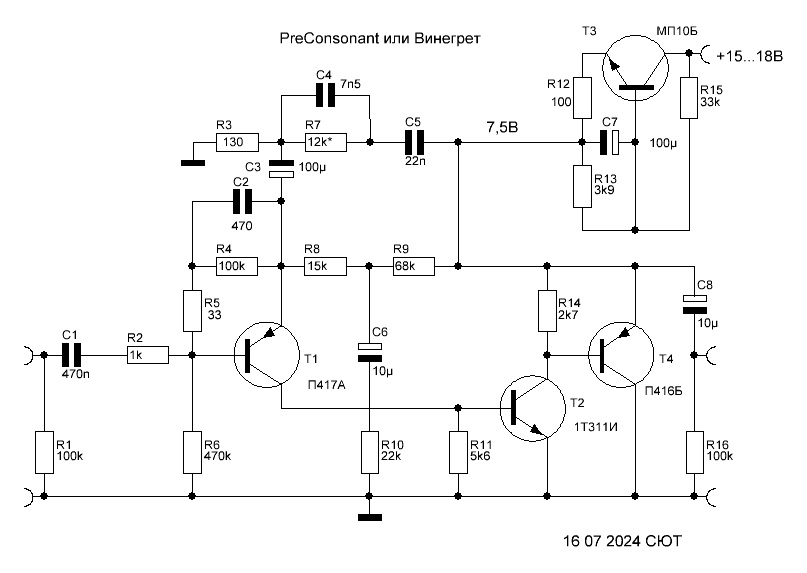

Вот такой винегрет в планах:



Есть пара П417А с одинаковой беттой (39) и малым обратным током (4 мкА), остального - в достатке... Для гиратора выбрал МП10, думаю - самое место...

 Отправлено: 21.07.24 03:29. Заголовок: Ещё не осень...

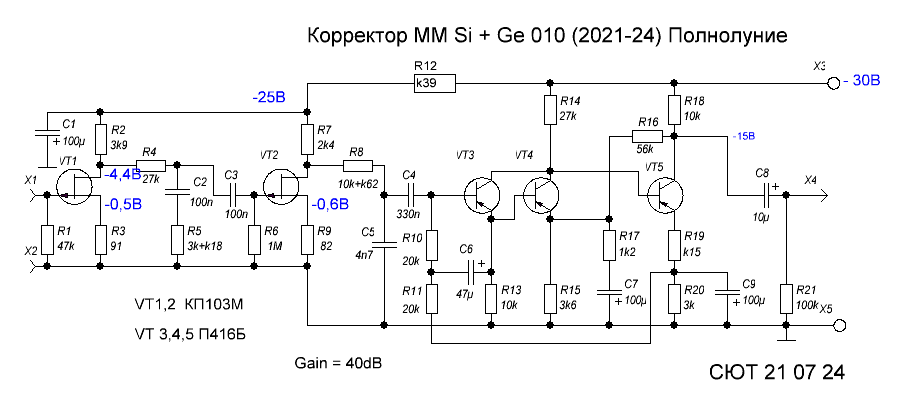

Выпало свободное (от внука) время и вот, подправил корректор 3-х летней выдержки:



По хорошему и второй каскад надо бы сделать более токовым, но - послушать надо, что из этого вышло...

Усиление осталось на прежнем уровне, так что никакие генераторы тока не нужны!

 Отправлено: 21.07.24 17:34. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Усиление осталось на прежнем уровне, так что никакие генераторы тока не нужны!

Спасибо , Сергей ! Будем пробовать .

 Отправлено: 22.07.24 03:20. Заголовок: Полнолуние!

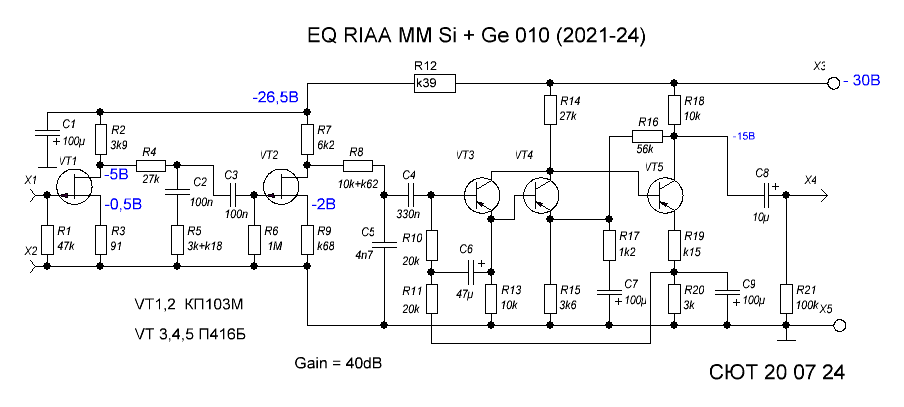

Вот теперь - всё, последний штрих:



Так как сегодня - полная Луна - родилось и название...

...Мы песни старые поём... (Оловянный Дирижабль))
