Отправлено: 12.03.21 13:30. Заголовок: Кристаллы, кристаллы, кристаллы... (продолжение)

В продолжение темы "Корректоры RIAA на кристаллических триодах", которую закрыли по моей просьбе, дабы некоторые умники не резвились на ней, а открывали свои темы, открыл новую, ибо есть, что сказать, вот, смотрите:



Только вчера внёс небольшие изменения ипоставил более качественные детали.
Схема инвертирует сигнал, имеет усиление стандартное, плюс 40 дБ, усиление каналов выравнивается резисторами R10.
Максимальное, неискажённое, входное напряжение на частоте 1 кГц - более 50 мВ, на частоте 20 кГц - более 200 мВ.
Как-то так...
Убедительная просьба - если сказать по существу нечего - пройдите мимо, не мусоря на ходу.

 Отправлено: 30.07.24 00:05. Заголовок: Вот оно, дерево...

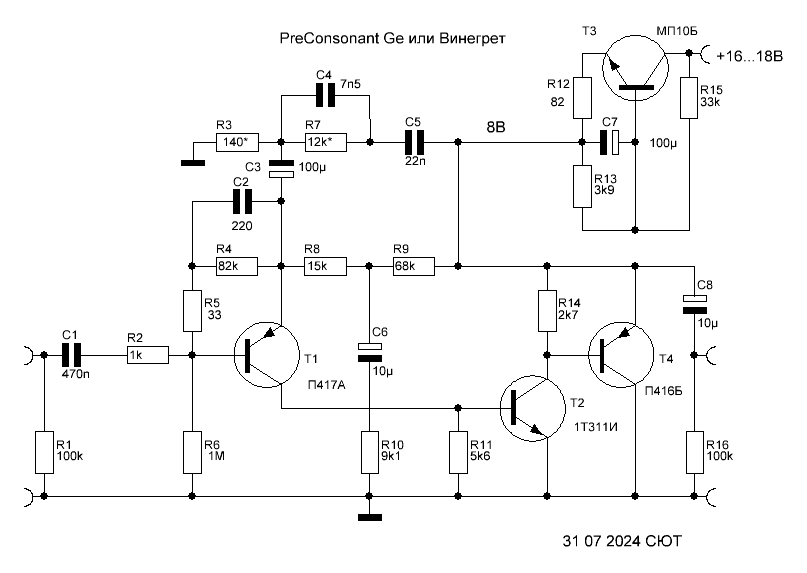

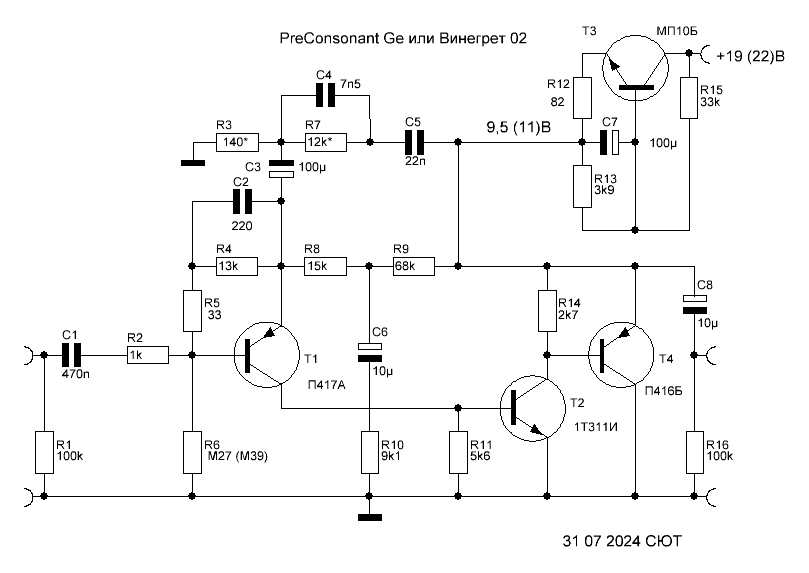

Винегрет готов, садитесь вкушать, пожалуйста:



Очень спокойный и вальяжный получился аппарат!

Потребление - 4 мА на канал...

 Отправлено: 31.07.24 15:08. Заголовок: Coda

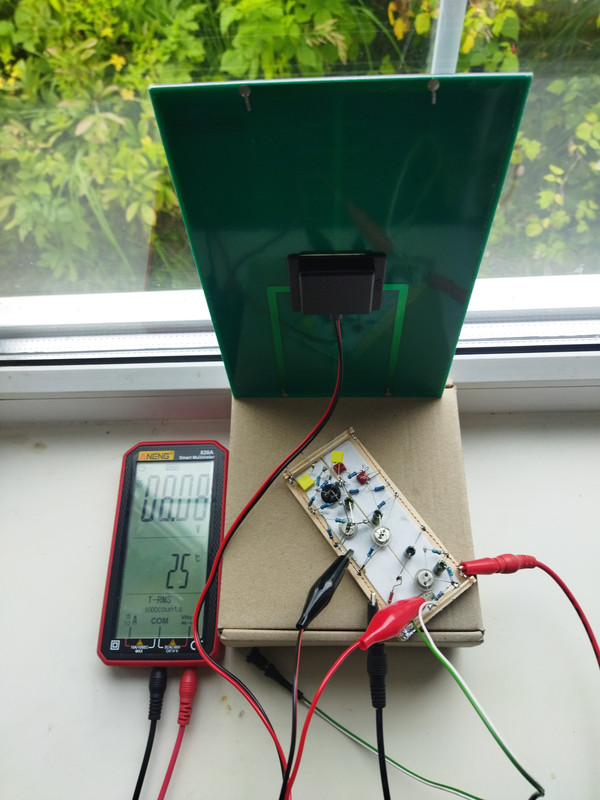

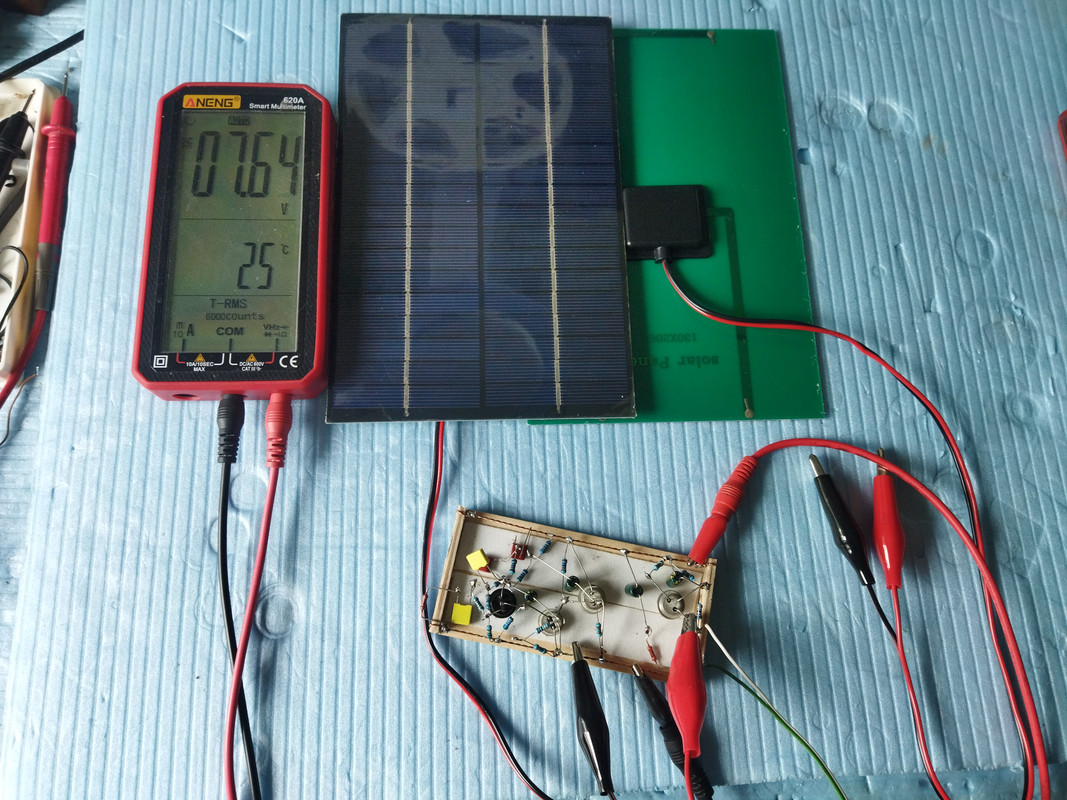

Из Китая за шесть дней (!) привезли солнечные батареи и вот, результат:

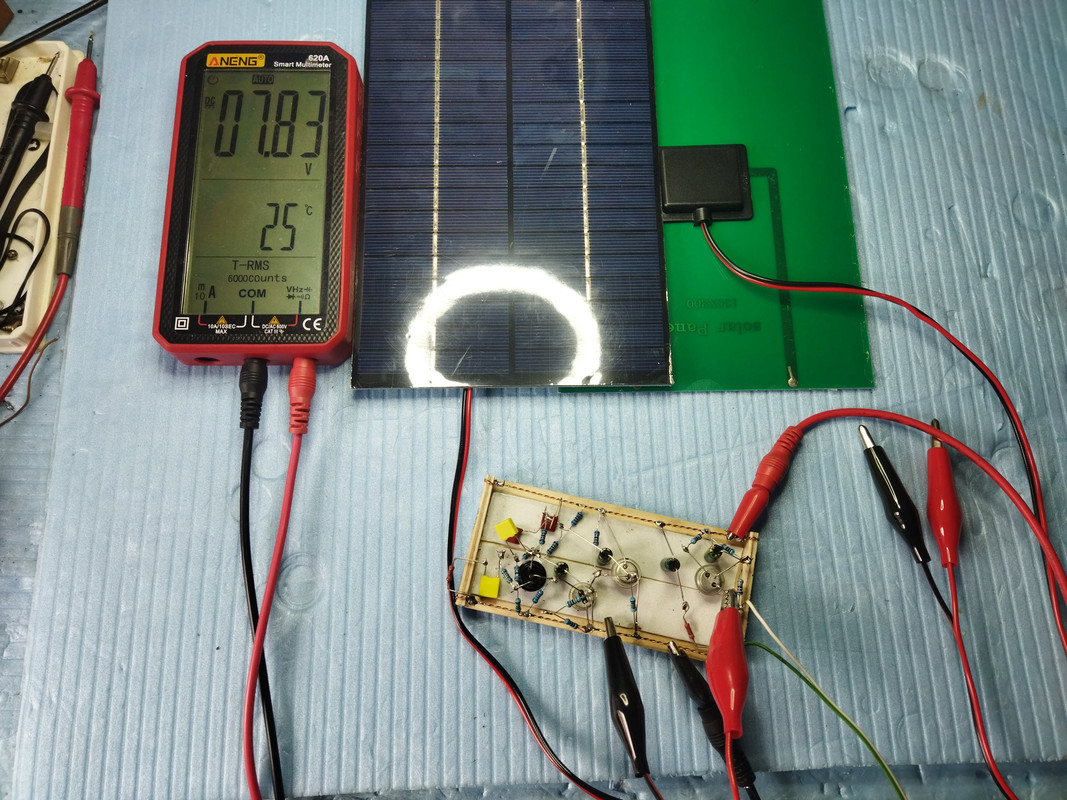

В 2019 купил отдельные элементы и спаял батарею, теперь готовые приобрёл, результат на картинках, ушёл паять второй канал))...

С солнечными батареями с 1988 года экспериментирую, тогда кристаллы покупал в "Сделай Сам", отдельные, по 0,5 Вольта...

 Отправлено: 02.08.24 01:39. Заголовок: Точка не возврата...

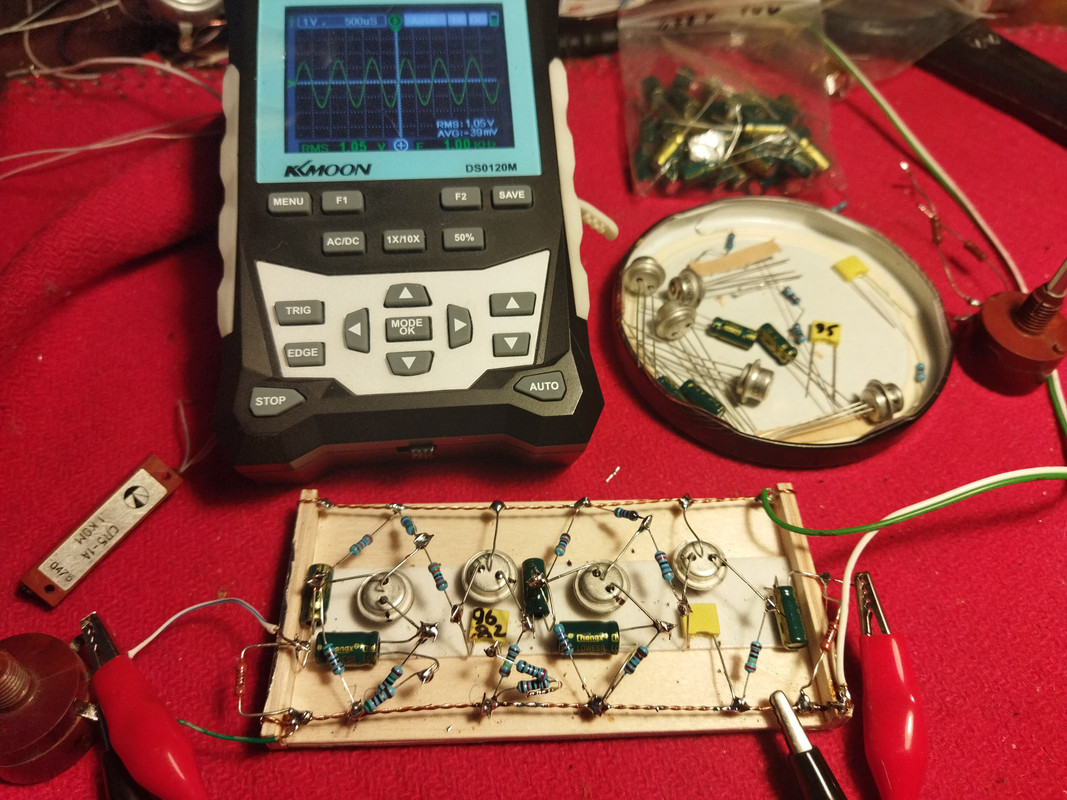

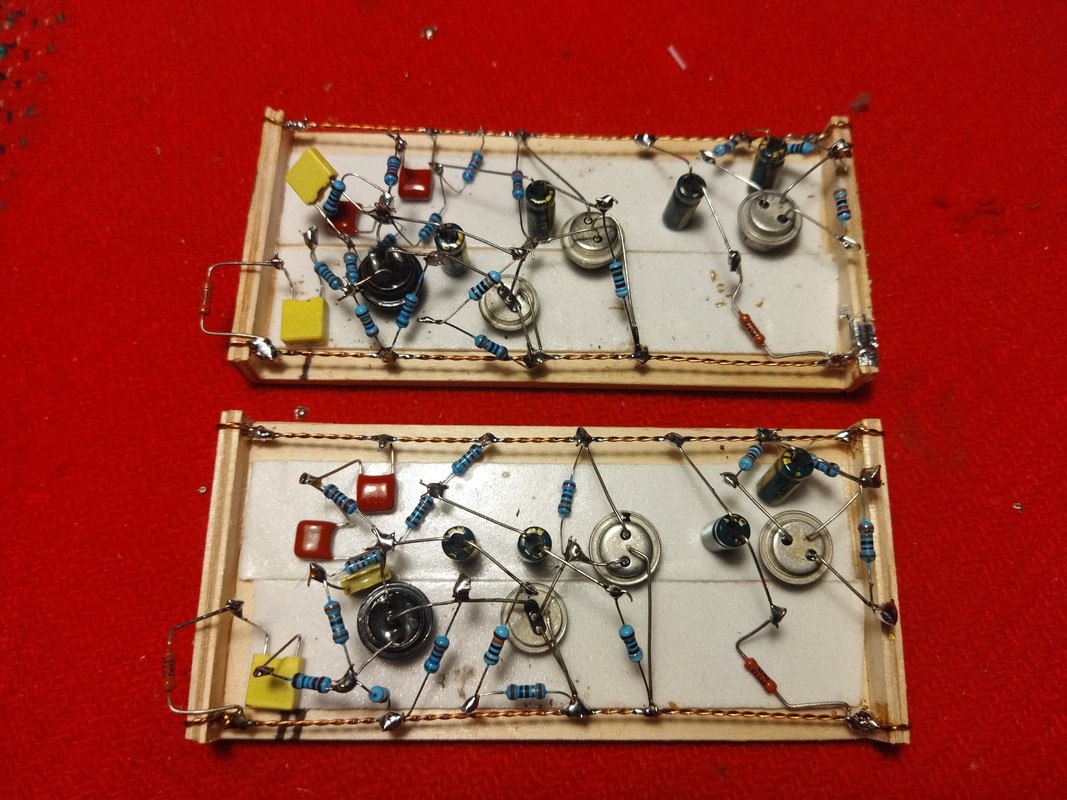

Закончил монтаж, включил, промерил, повторяемость идеальная:





За счёт "дубового" МП10Б никаких возбудов, частотка без коррекции до 200 кГц линейная!

Меандр идеальный, импульсы выдерживает без искажений плюс-минус 100 мВ, усиление на 1 кГц точно 40 дБ, входное сопротивление 67 кОм, на схеме два варианта питания (в скобках) - точка!

 Отправлено: 02.08.24 20:15. Заголовок: Фото на памятник...

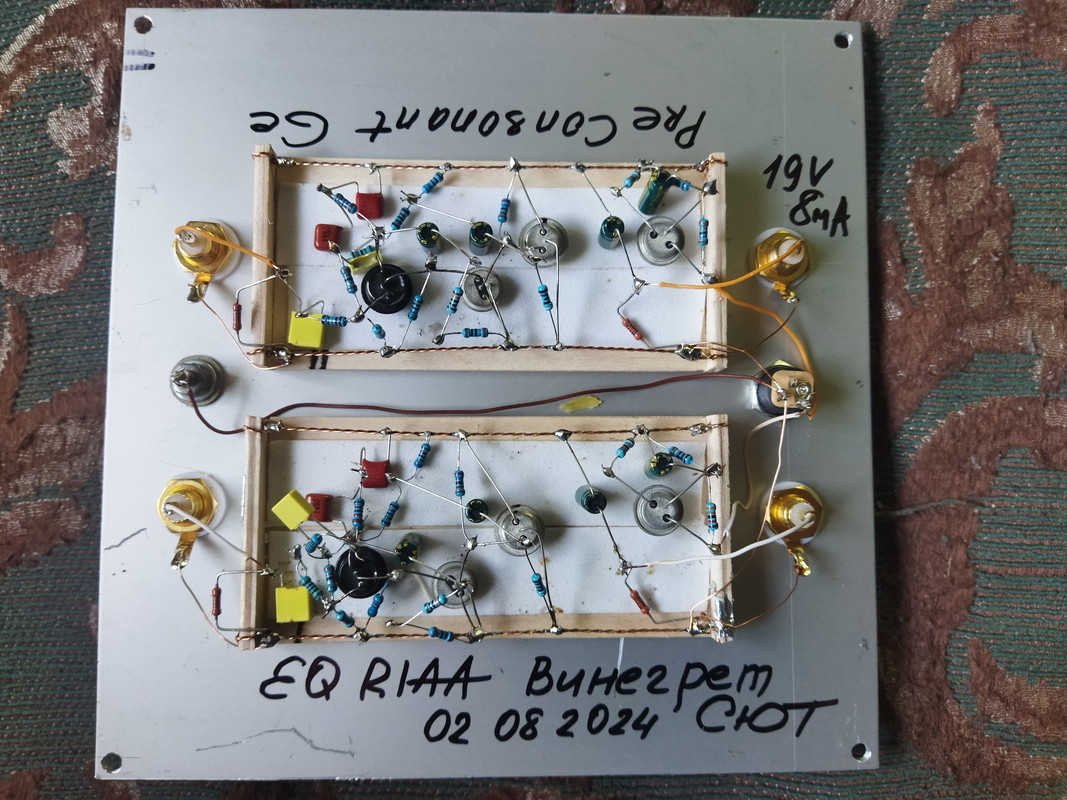

Вот теперь - всё:

фото хранилище

Можно и лампами заняться, лежит квартет 6Ж3, прислали корректор слепить...

 Отправлено: 05.08.24 15:19. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

С солнечными батареями с 1988 года экспериментирую...

Концепция такого питания понятна. Правда, китайческие детальки со своей энергетикой... Или светило всё выравнивает?
Но у меня вопрос более приЗЕМЛЁННЫЙ. А именно - применение однополупериодного выпрямления в БП корректора. Как оно по сравнению с ДППВ и мостовым?

 Отправлено: 05.08.24 18:56. Заголовок: Ответ

PAN пишет:

цитата:

применение однополупериодного выпрямления в БП корректора. Как оно по сравнению с ДППВ и мостовым?

Пробовал с одним Ge диодом, ничего нового не услышал, недавно перешёл на мост, так трансформатор правильней нагружен...

 Отправлено: 08.08.24 14:55. Заголовок: Анонс

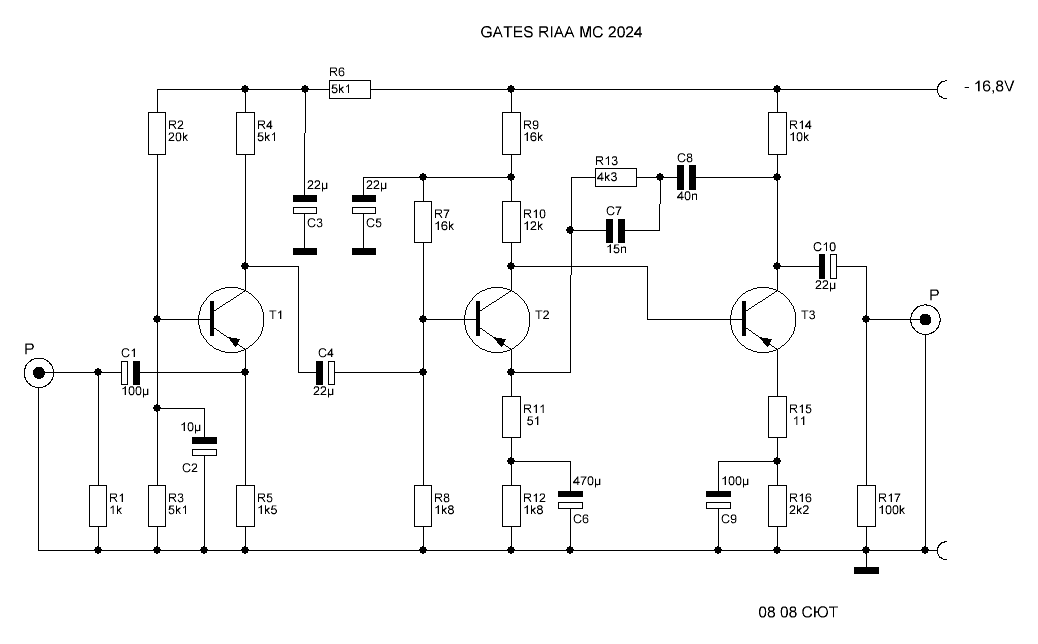

Удачный корректор взят за основу новой версии МС:

upload picture

Поехали...

 Отправлено: 09.08.24 23:30. Заголовок: Доп паёк...

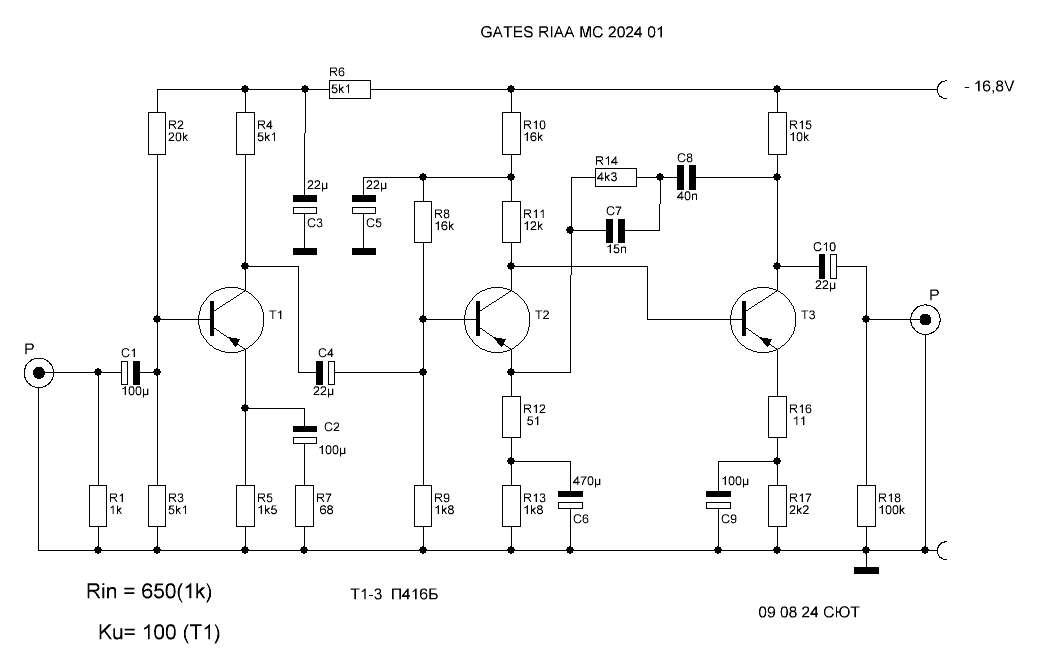

К верхней схеме - Rin = 68 Om (1k), Ku=70(каскад на T1)...

А если перевести Т1 в схему ОЭ, то такие параметры:



Здесь R7 может стать регулятором чувствительности... Само по себе усиление 70 и 100 от первого каскада перебор - , но - из большего всегда можно сделать нужное!
Скрып половиц... Пошёл искать 6Ж3 - куда я их подевал - склероз...))

 Отправлено: 11.08.24 18:27. Заголовок: Пасьянс сложился...

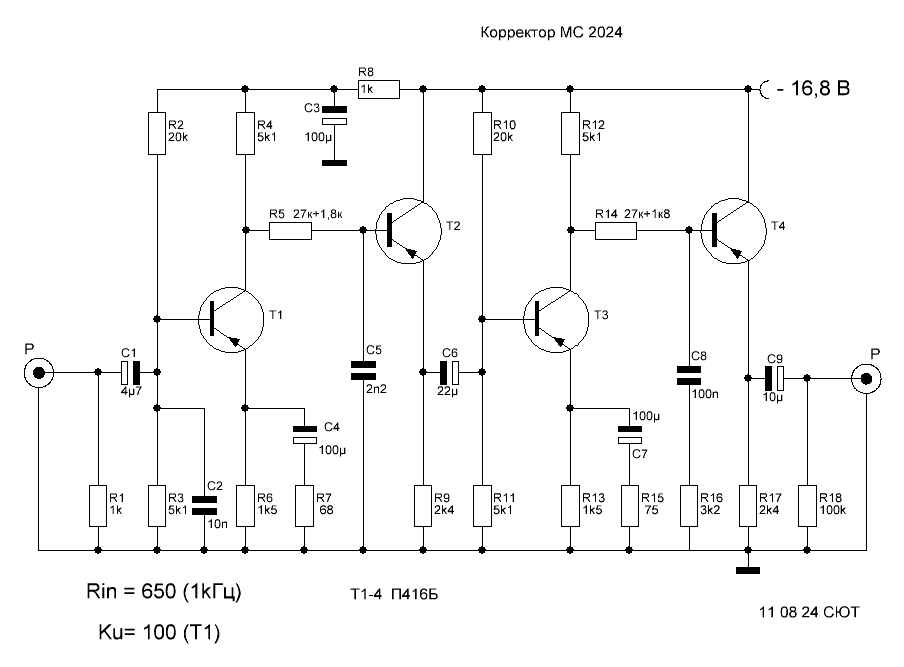

В итоге вот такая схема получилась:



Долго думать - быстро делать...

 Отправлено: 14.08.24 01:34. Заголовок: Забор, пол-царства за...

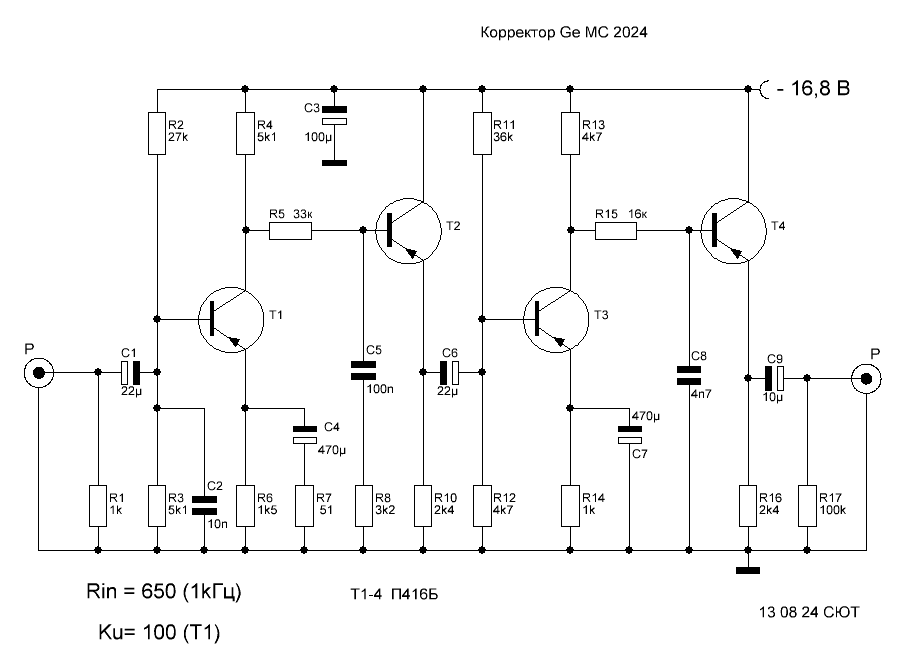

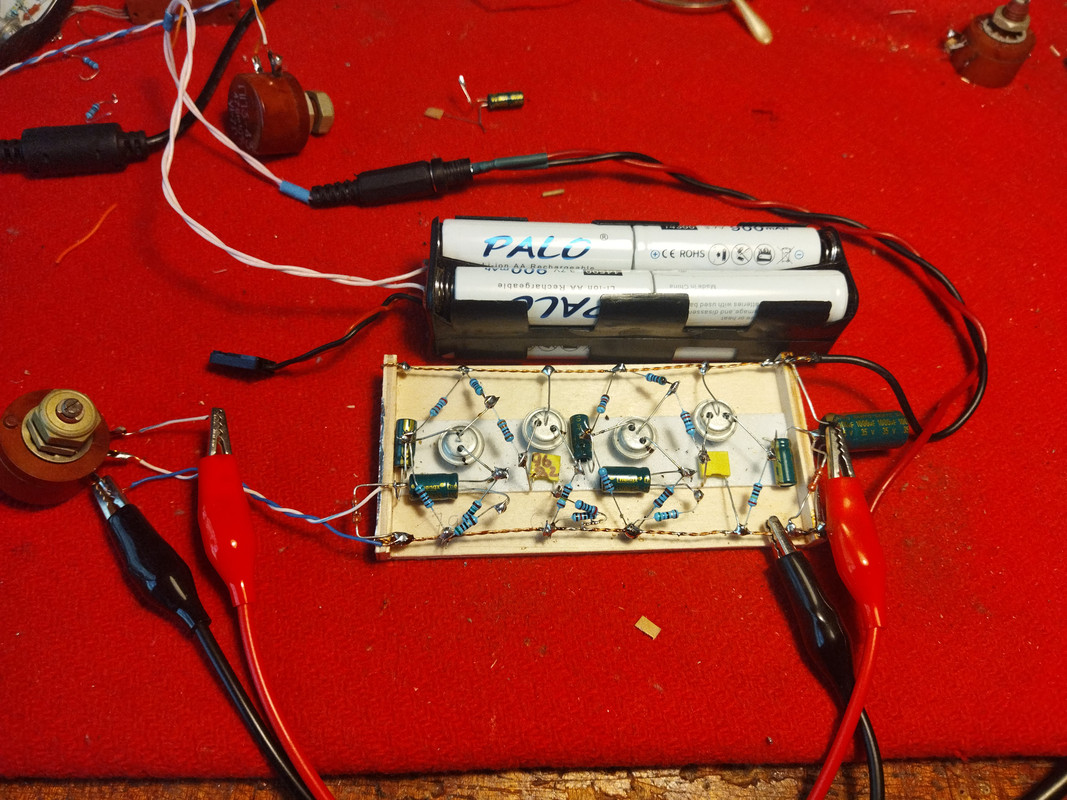

Свершилось, один канал доведён до нужной кондиции:



На входе 1 мВ rms...



Для улучшения ПХ и АЧХ пришлось поменять местами цепи коррекции, увеличить ёмкость литов, распределить усиление по каскадам, питать планирую от Солнышка, но можно и от ИБП, от 16,8 Вольта и до 30 Вольт, при последнем усиление и ПХ возрастёт!

Второй канал - в студию!...

 Отправлено: 28.08.24 00:59. Заголовок: Прошло две недели...

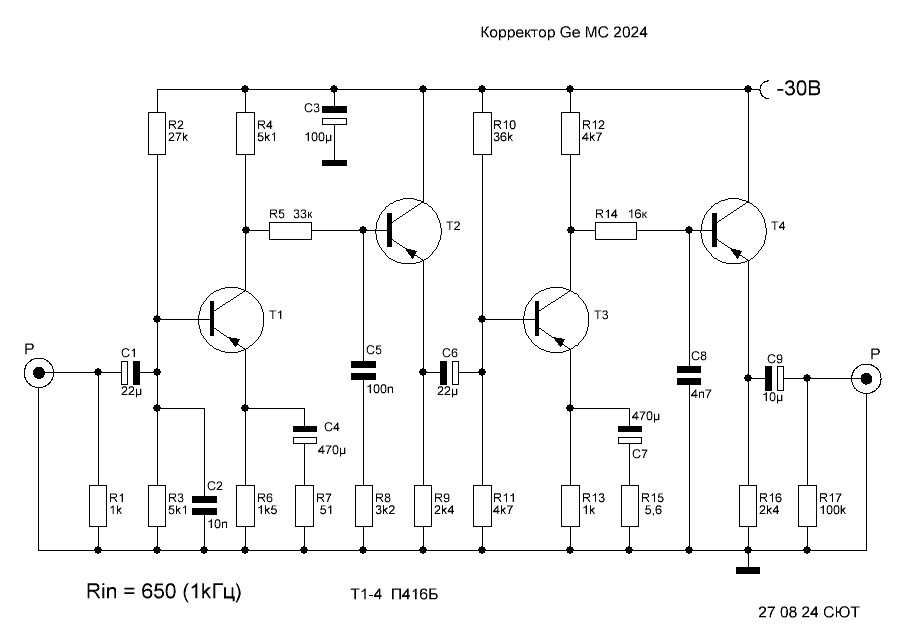

Отвлёкся на другую схему, довёл её до совершенства, и здесь есть результат, сегодня довёл до ума крайний (в смысле - не последний) корректор, увеличив питание до 30 Вольт и не только, можно запускать второй канал (были сомнения...):

 Отправлено: 06.09.24 19:54. Заголовок: Кстати - о птичках...

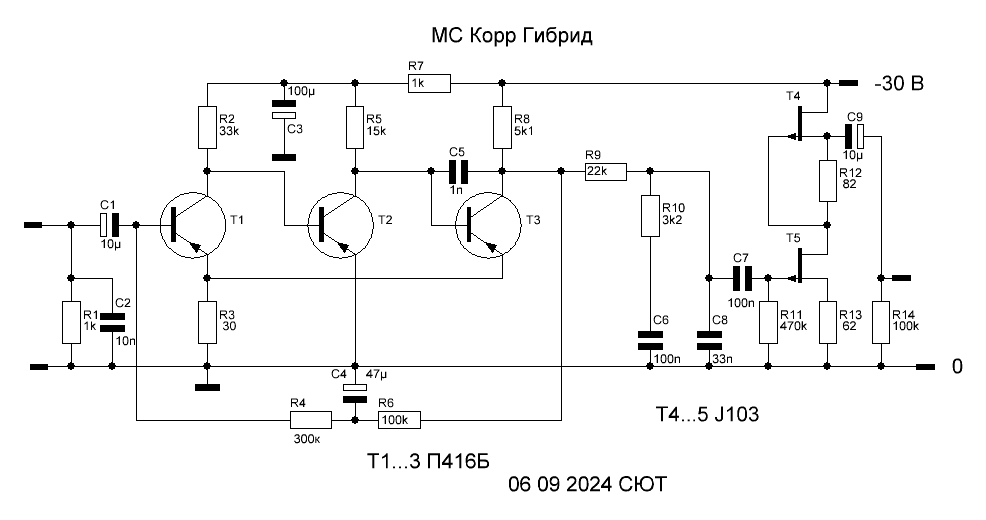

А мы тут корректорами балуемся:



Как-то так получилось))...

 Отправлено: 06.09.24 22:19. Заголовок: На сладкое...

В верхней схеме R12 и R13 не 1 кОм, разумеется...))

 Отправлено: 07.09.24 01:23. Заголовок: Точки на ы...

Усиление стандарт, 1000 на 1 кГц, надо послушать:

 Отправлено: 07.09.24 18:42. Заголовок: Источник...

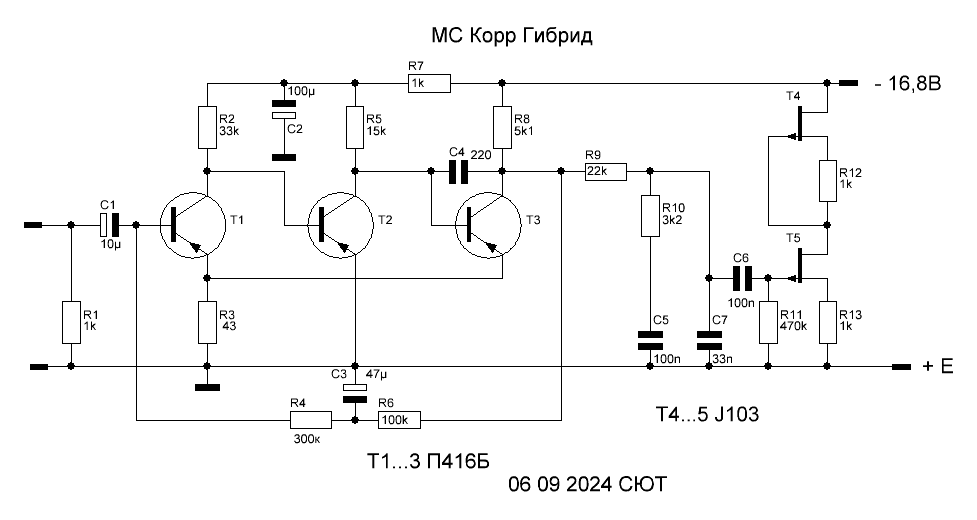

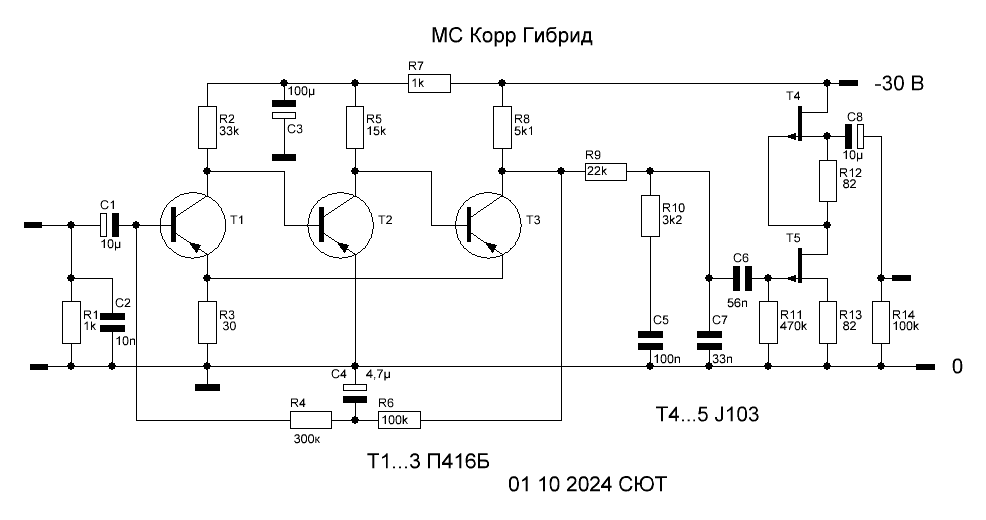

Отсюда выросла верхняя схема:

 Отправлено: 03.10.24 00:24. Заголовок: Между прочим...

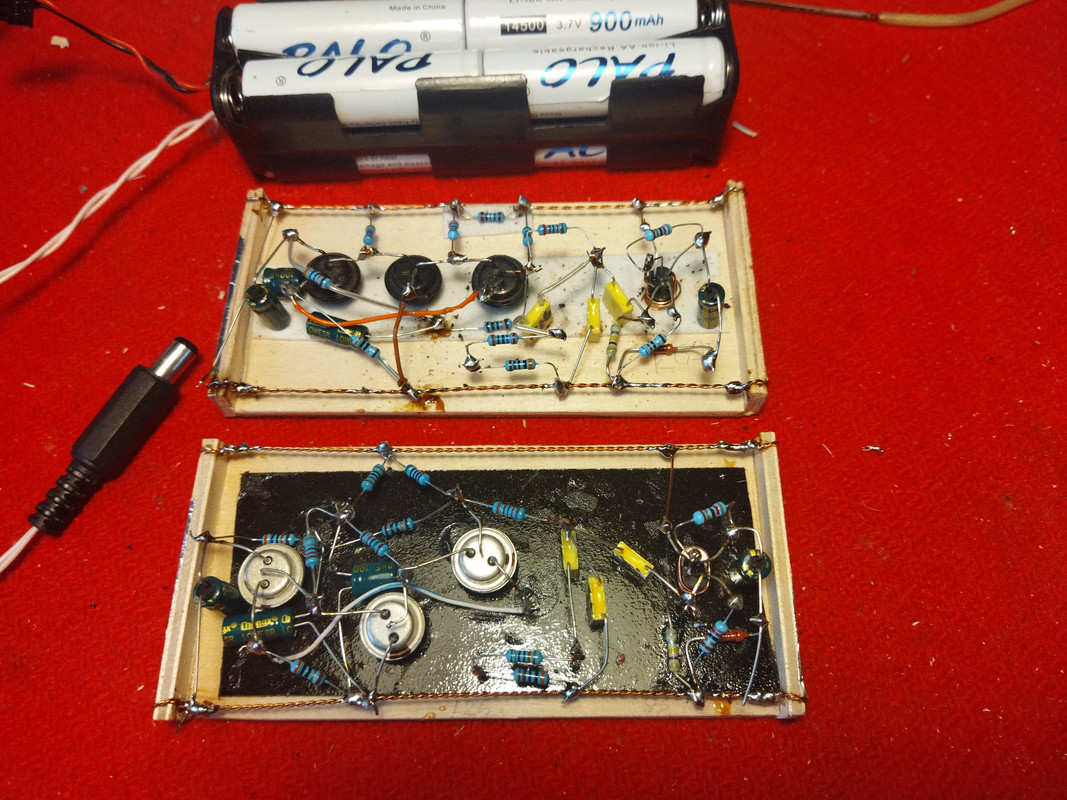

Спустя месяц спаял второй канал, довёл до ума, осталось в корпус оформить:

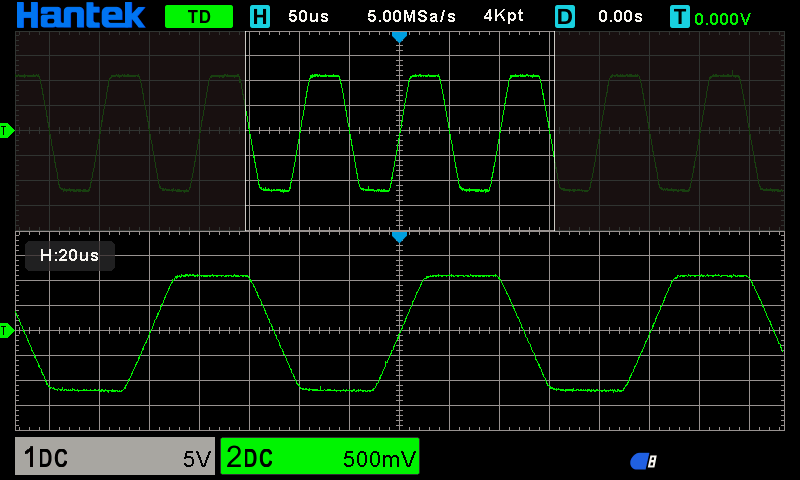

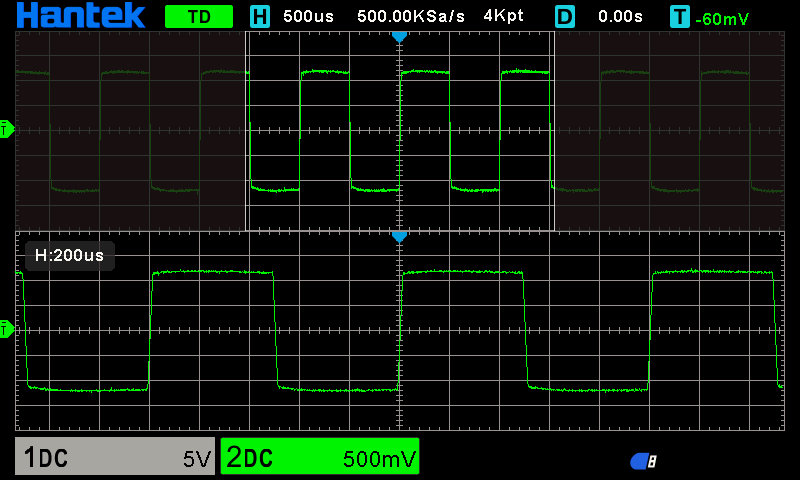

Испытан меандром 1 кГц и 10 кГц:







Очень спокойный корр получился, с отличной повторяемостью. Полевики на выходе склеены плоскими мордами и обмотаны медной проволокой, для термостабильности и охлаждения, хотя ток через них порядка 3 мА... Чёрные П416Б из 1970 года, светлые 1985 года рождения...
Перегрузку схема держит в 45 раз, относительно 0,25 мВ входного (Денон 103).

 Отправлено: 03.10.24 19:28. Заголовок: Действительно, входн..

Действительно, входной усилитель на Т1-Т3 из Радио 1970/11 очень неплох. Единственное, на мой взгляд, С4 там совсем не нужен.

 Отправлено: 05.10.24 12:48. Заголовок: Между прочим...

Несмотря на то, что у нас кончились патроны (разъёмы), вчера вечером, пройдясь по сусекам и прочим тумбочкам, удалось, слегка, послушать крайний корректор на предмет шумов - которых нет, как класса, что и требовалось доказать!

На входе МС корректора должен стоять биполяр, и желательно, германиевый!!!

С утра можно и музЫку послушать!

 Отправлено: 06.10.24 22:24. Заголовок: Скрип мозгов...

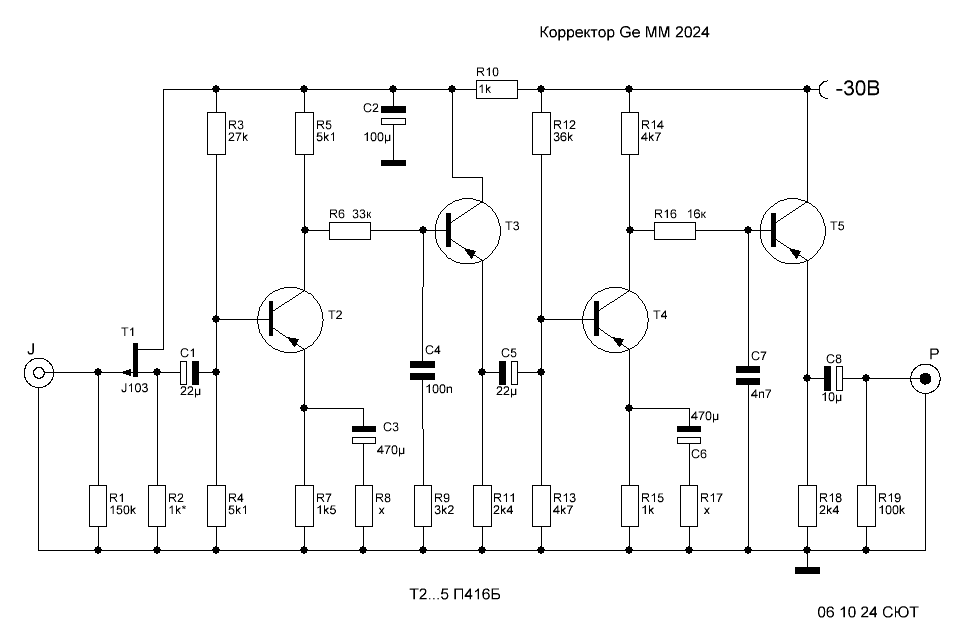

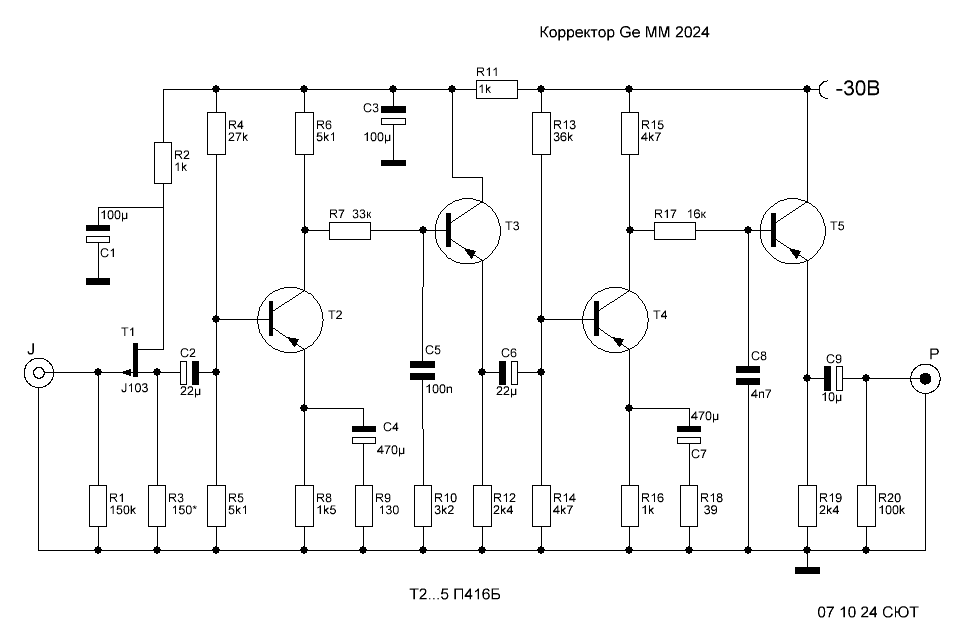

Добавил всего один кремниевый полевой триод и МС корректор превратился в ММ:




Резисторы с номиналом Х будут уточняться в процессе настройки и перераспределения усиления промеж каскадов...

Метаморфоза))...

 Отправлено: 07.10.24 18:09. Заголовок: Репортаж из страны ОЗ...

Работа по выявлению иксОв проведена, фиксация:



Осталось название придумать сему безобразию))...
