Отправлено: 12.03.21 13:30. Заголовок: Кристаллы, кристаллы, кристаллы... (продолжение)

В продолжение темы "Корректоры RIAA на кристаллических триодах", которую закрыли по моей просьбе, дабы некоторые умники не резвились на ней, а открывали свои темы, открыл новую, ибо есть, что сказать, вот, смотрите:



Только вчера внёс небольшие изменения ипоставил более качественные детали.
Схема инвертирует сигнал, имеет усиление стандартное, плюс 40 дБ, усиление каналов выравнивается резисторами R10.
Максимальное, неискажённое, входное напряжение на частоте 1 кГц - более 50 мВ, на частоте 20 кГц - более 200 мВ.
Как-то так...
Убедительная просьба - если сказать по существу нечего - пройдите мимо, не мусоря на ходу.

 Отправлено: 09.10.24 18:52. Заголовок: Вот оно, дерево...

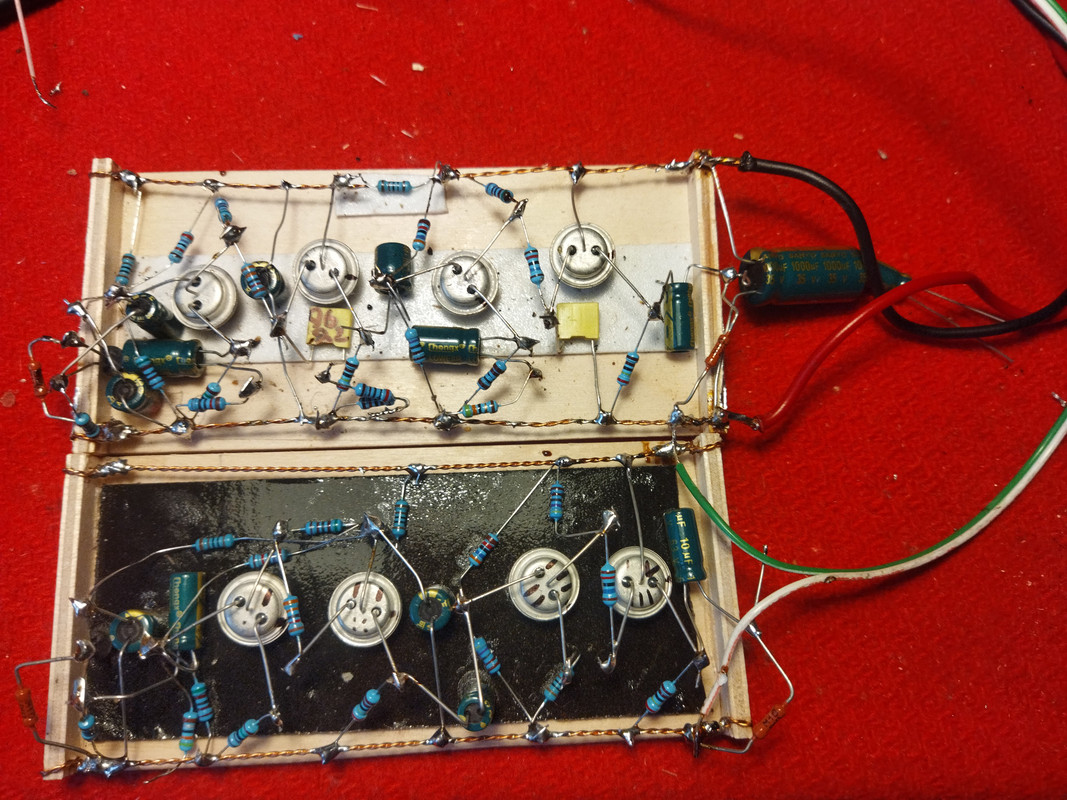

Почти готов второй канал, а названия ещё нет:



Монтаж немного другой, больше месяца прошло, однако...

Ещё 4 кондесатора осталось запаять, но это потом, надо "помучать" как есть, появились мысли , надо провести (Тимка- как?) - "экскримент"...))

 Отправлено: 10.10.24 18:37. Заголовок: Между прочим...

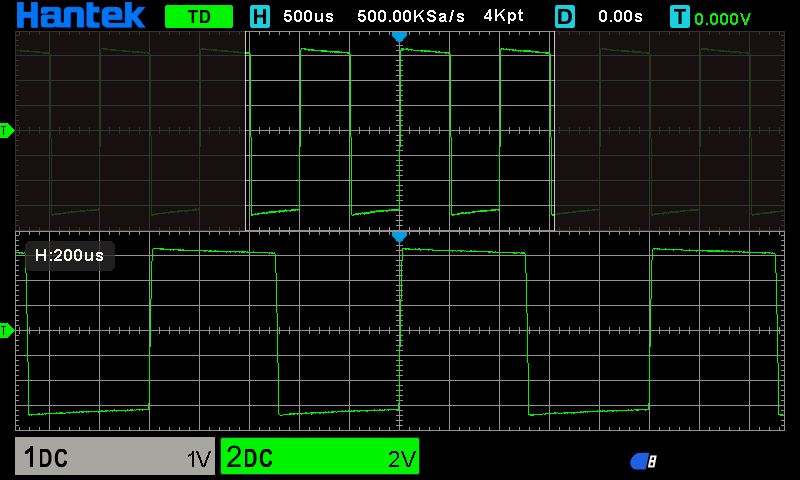

Вот такая форма меандра 1 кГц на выходе устройства, без конденсаторов коррекции и катодных (эмиттерных) литов:



По-моему очень даже НИИЧАВО - чисто как в трамвае))...

 Отправлено: 11.10.24 15:18. Заголовок: Точка...

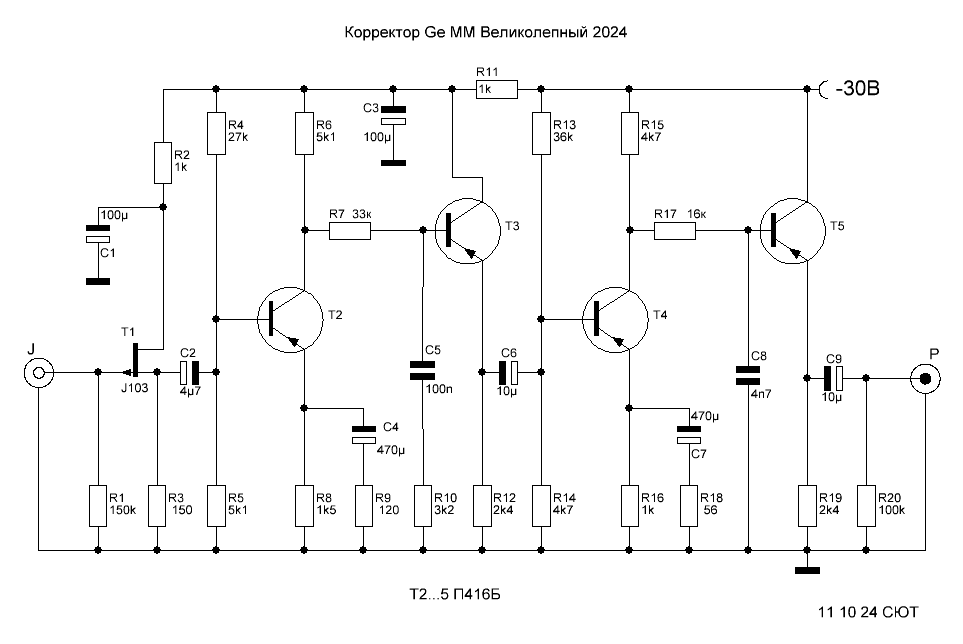

Закончил, и даже название возникло, внезапно:



Усиление 100, макс входное напряжение 1 кГц 55 мВ, меандр идеальный, всё хОк-кей, никакого футбола!...

 Отправлено: 11.10.24 19:12. Заголовок: Родом из детства...

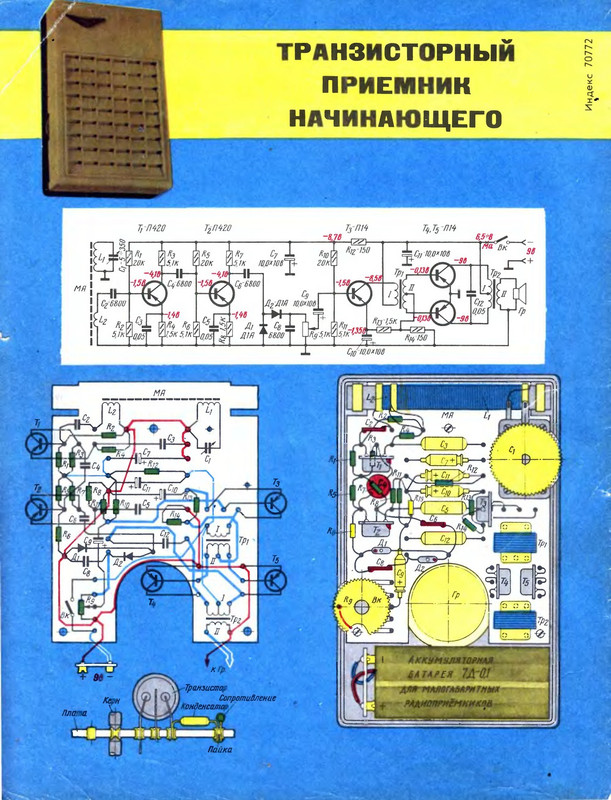

А вот откуда выросла схема, блок ВЧ, неоднократно повторенный в детстве:

 Отправлено: 18.10.24 18:11. Заголовок: Уж, замуж, невтерпёж...

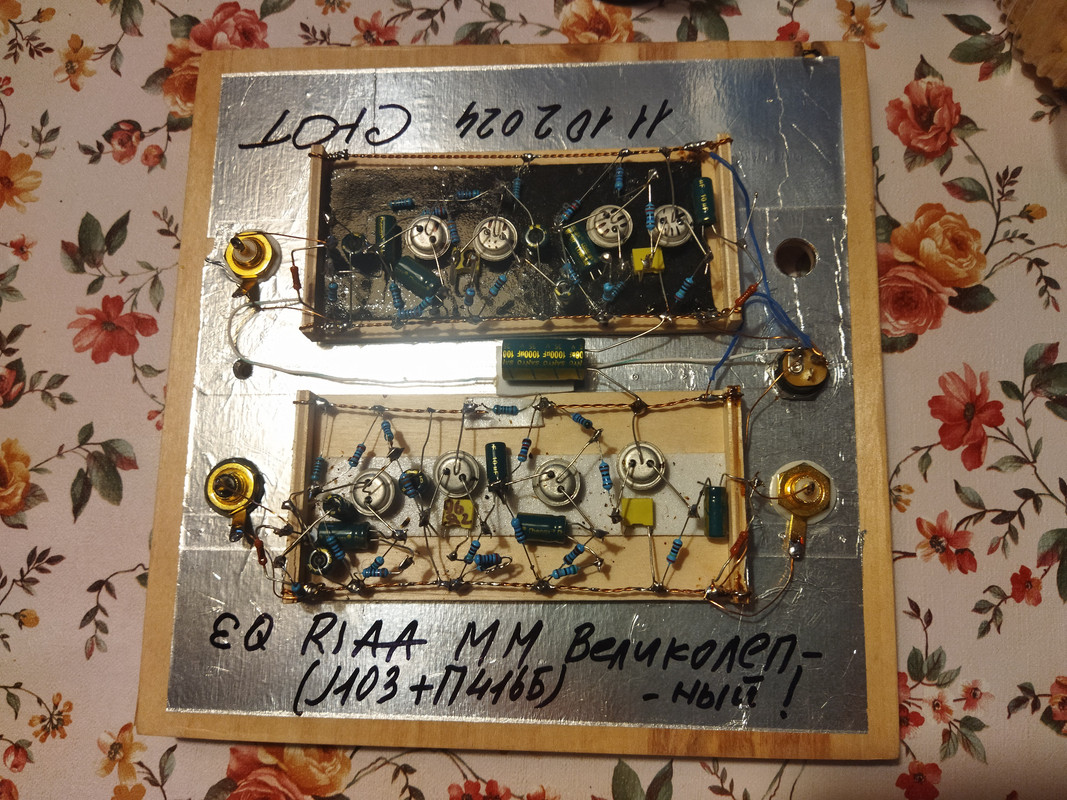

Не дождался разъёмов с таможни, допаял и послушал один канал:



Название сей аппарат своё оправдывает - он действительно великолепен! Режимы тОковые, триоды тёплые, и звук соответствует - на знакомой фонограмме различил новые звуки, аж не поверил - переслушал...

Думаю - надо ГТС609 распаять по этой схеме, только печатку рисовать лень!))

 Отправлено: 20.10.24 08:45. Заголовок: Доброе утро, страна!

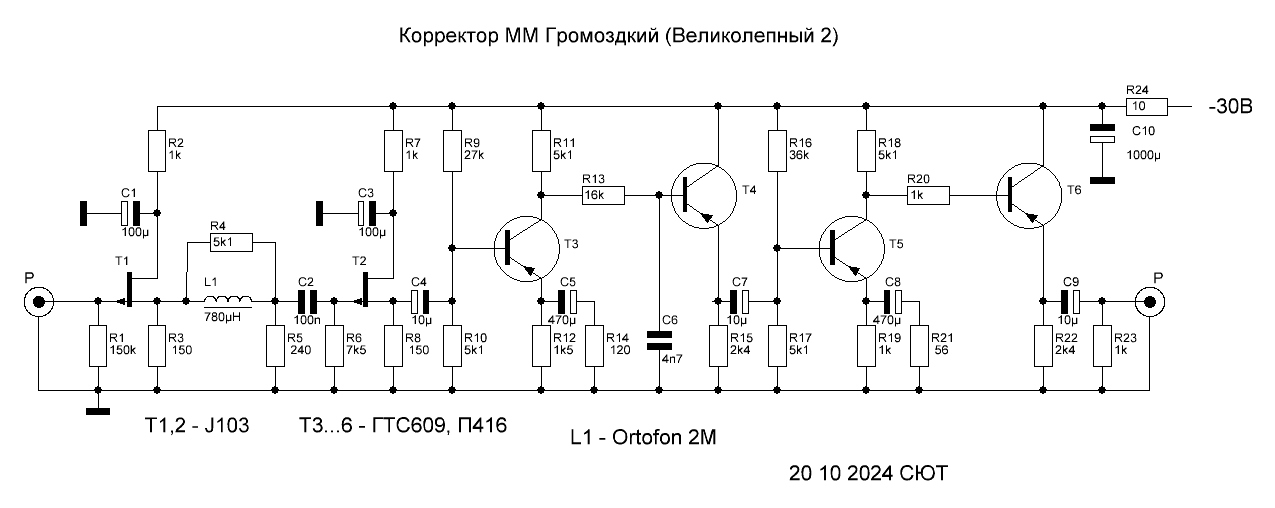

Не прошло и полгода - знакомьтесь - новый проект:



Схема несколько громоздкая, что отразилось в названии. Идея применения тушки Ортофон 2М от Руслана (Псков), думаю применить тушки Унитра, их тут как грязи, впрочем и Ортофон имеется...

Поехали!

 Отправлено: 20.10.24 14:13. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Идея применения тушки Ортофон 2М от Руслана

А разницу в звучании по сравнению с ёмкостной коррекцией слышно?

 Отправлено: 20.10.24 16:52. Заголовок: Ответ

SergeL пишет:

цитата:

А разницу в звучании по сравнению с ёмкостной коррекцией слышно?

Руслан пока не определился, у меня спортивный интерес...

И - по делу - замерил тушки Ортофон и Унитра, у первой L=499mH, R=1200, у второй L=650mH, R=700, плывём далее...

 Отправлено: 20.10.24 21:29. Заголовок: Эксперимент...

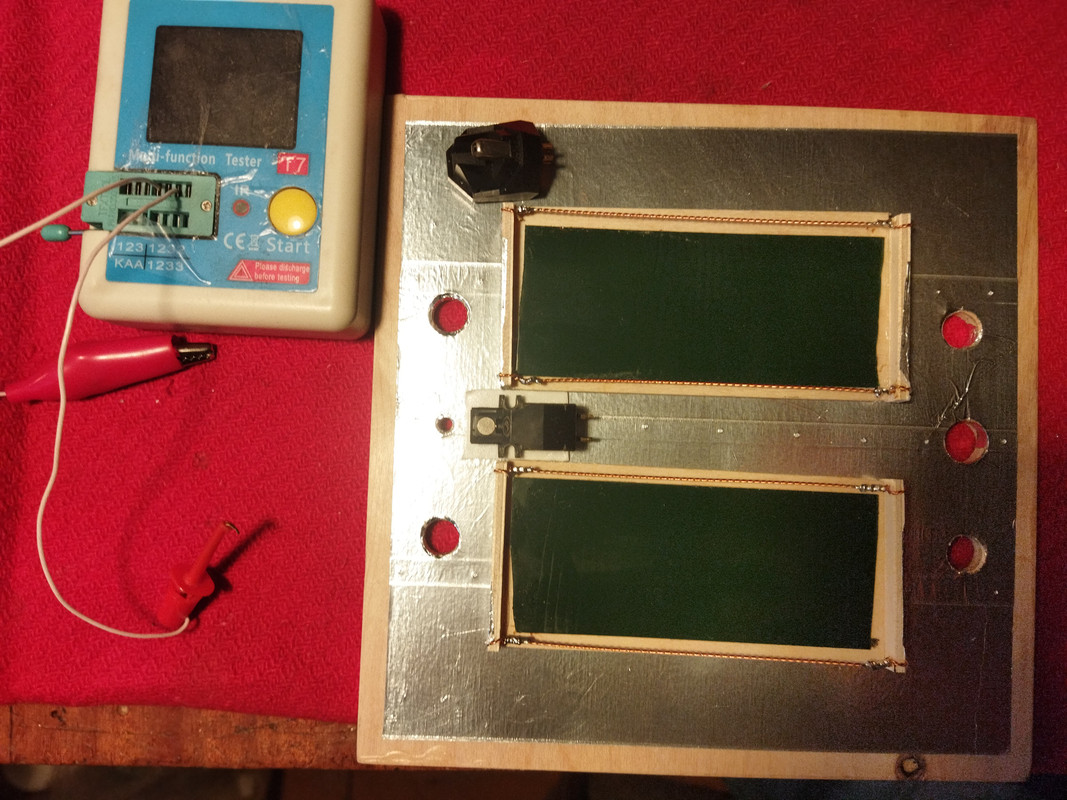

Послель готова, Унитра закреплена, Ортофон пока на запасном пути:



Попытаюсь выжать две тау из этой старушки))...

То, что звук будет другой - однозначно, запись всегда делается с коррекцией на RC, и должна воспроизводиться с ней же, моё такое мнениё!...

 Отправлено: 21.10.24 14:07. Заголовок: Одна тушка на оба ка..

Одна тушка на оба канала? Там же все катушки на одном магнитопроводе сидят.

 Отправлено: 21.10.24 14:44. Заголовок: Ответ

Вторая тушка найдётся, НО - скорее всего не понадобится, туфта эта затея, нужного подъёма там нет!!!

Простейшая RC цепочка - наше всё!

 Отправлено: 22.10.24 18:09. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

туфта эта затея, нужного подъёма там нет!!!

Ну так-то логично. 50Гц, 0,65Гн. Требуется резистор 200 Ом. А активное катушки 700 Ом. А оно последовательно с тем резистором. Катушки надо правильные применять только и всего.

 Отправлено: 23.10.24 01:34. Заголовок: SergeL пишет: А ак..

SergeL пишет:

цитата:

А активное катушки 700 Ом. А оно последовательно с тем резистором. Катушки надо правильные применять только и всего.

Совершенно верно, при таком сопротивлении отдачи на НЧ не получить.

 Отправлено: 25.10.24 13:31. Заголовок: Ответ

Если бы 50, там 100 Гц мах, вообще ни о чём...

Разные тушки пробовал, всё на том же уровне...

Что там Руслан слушает, неведомо, только обижать парня не хочу, он в начале пути...

Ставлю дорссель от цветного телека 5Г/0.08 А - вот сразу 5 Гц мах, параллельно 7 кОм (оптимум), но угол наклона не тот, не 6 дБ на октаву.

Дело тёмное, на мой взгляд.

 Отправлено: 25.10.24 14:27. Заголовок: Сергей Торопов пишет..

Сергей Торопов пишет:

цитата:

Дело тёмное, на мой взгляд.

Как и любое неизведанное. Когда влезешь поглубже-светлее становится.

цитата:

но угол наклона не тот, не 6 дБ на октаву.

Он не может быть не тот, если в цепи дросселя нет сколько-нибудь заметной ёмкости.. Частота среза не та. Нужно нагрузочное сопротивление уточнить. Для 5Гн требуется 1570 Ом. Это без учёта активного сопротивления самого дросселя. При этом выходное сопротивление предыдущего каскада не более 100 Ом.

 Отправлено: 26.10.24 03:09. Заголовок: По делу...

Что-то похожее (по параметрам) на цепочку RC 3180-318 мкС получилось экспериментально:



Но это только похоже, а не 1:1, увы...

Думаю, полного совпадения и не будет, отсюда и новые (не существующие в записи) звуки будут иметь место, что привлекает некоторых особей прямоходящих))...

Бабушка козлика очень любила - раз-два, раз-два - с кашей сварила...

 Отправлено: 28.10.24 18:26. Заголовок: По нашему делу...

Ещё один дроссель из телевизора (ДР 0,4-0,34) при заявленной индуктивности 0,4Г прибор из Китая выдал больше 1Г и 16 Ом по постоянке.

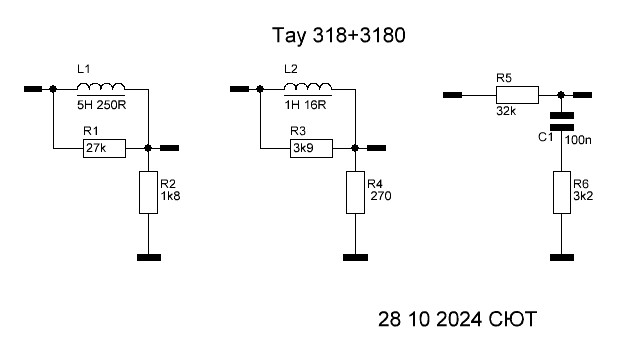

Вот такие цепочки получились (эталон - крайняя справа):



А я иду, шагаю по Москве...

 Отправлено: 03.11.24 22:33. Заголовок: По делу...

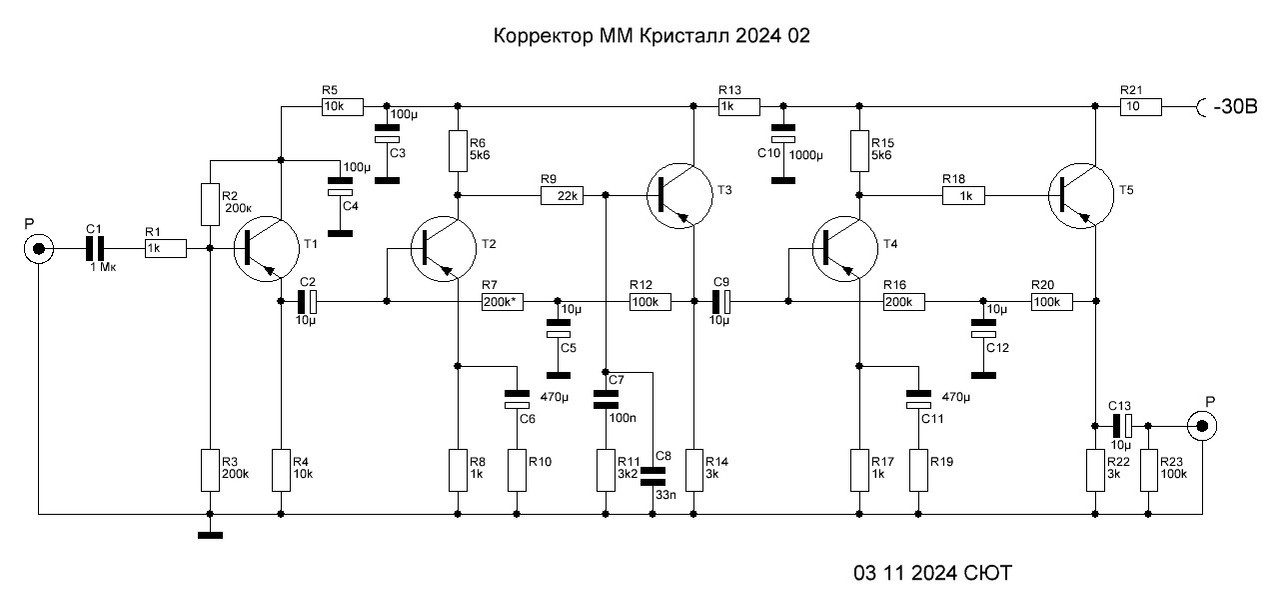

Свежая версия Великолепного сейчасец на стапеле:



С индуктивностями возиться муторно, да и нет там правды))...

 Отправлено: 10.11.24 09:19. Заголовок: Закат

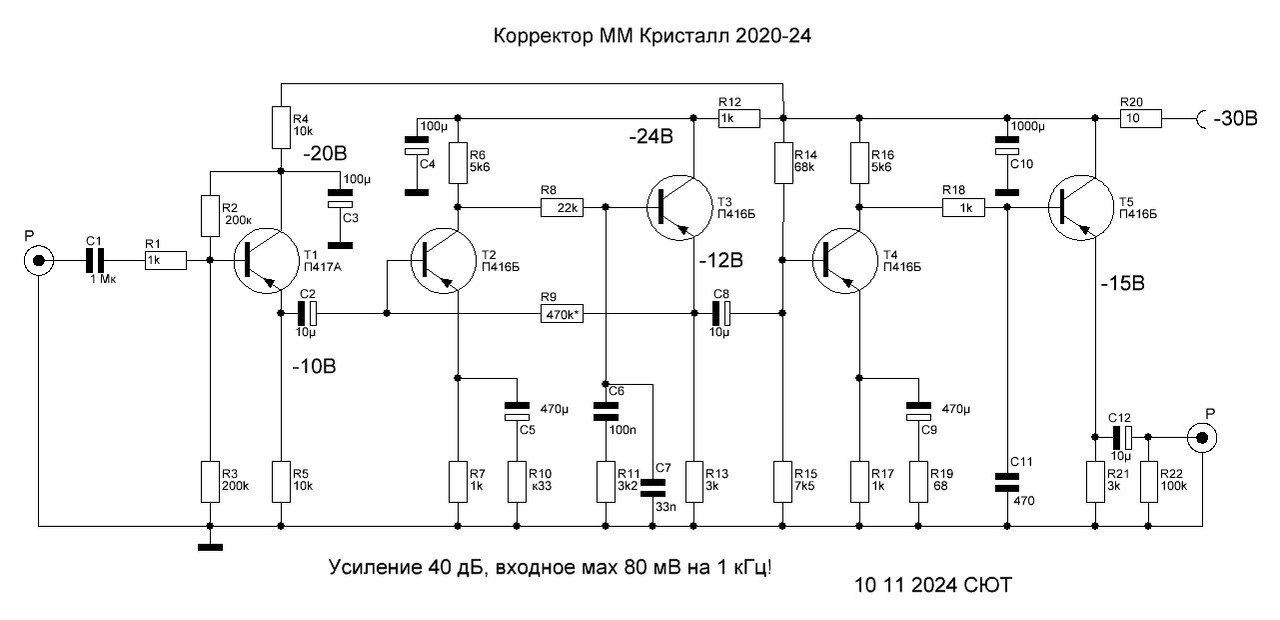

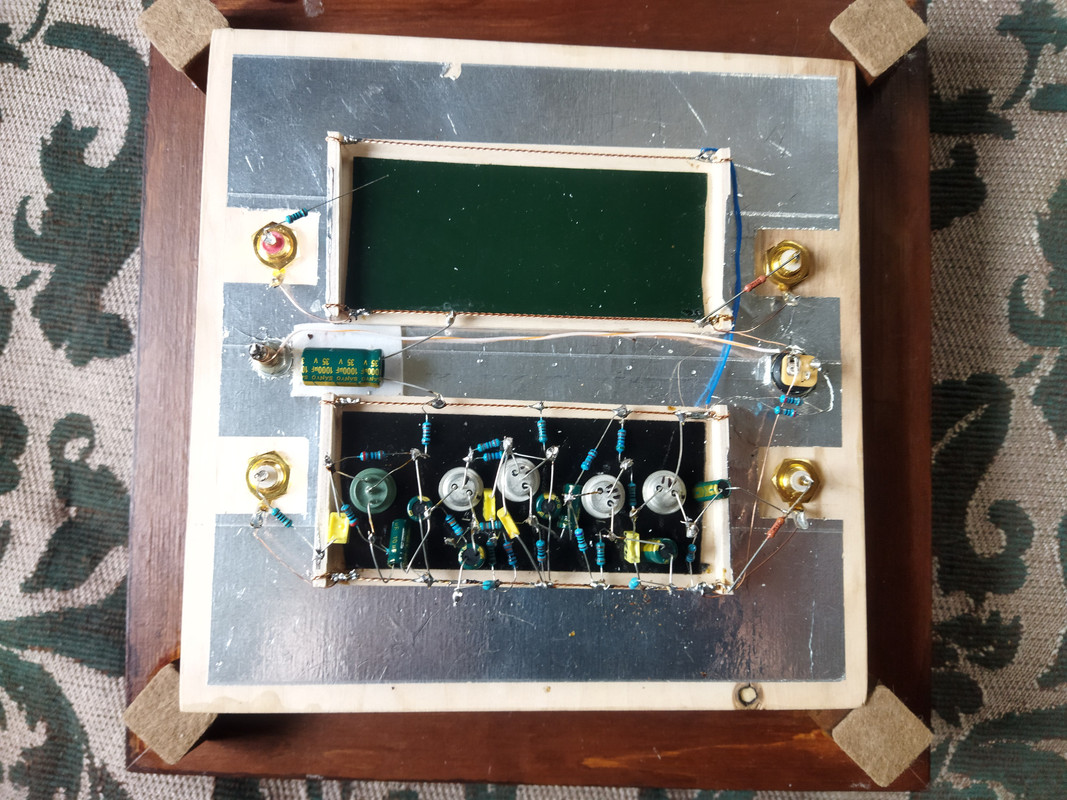

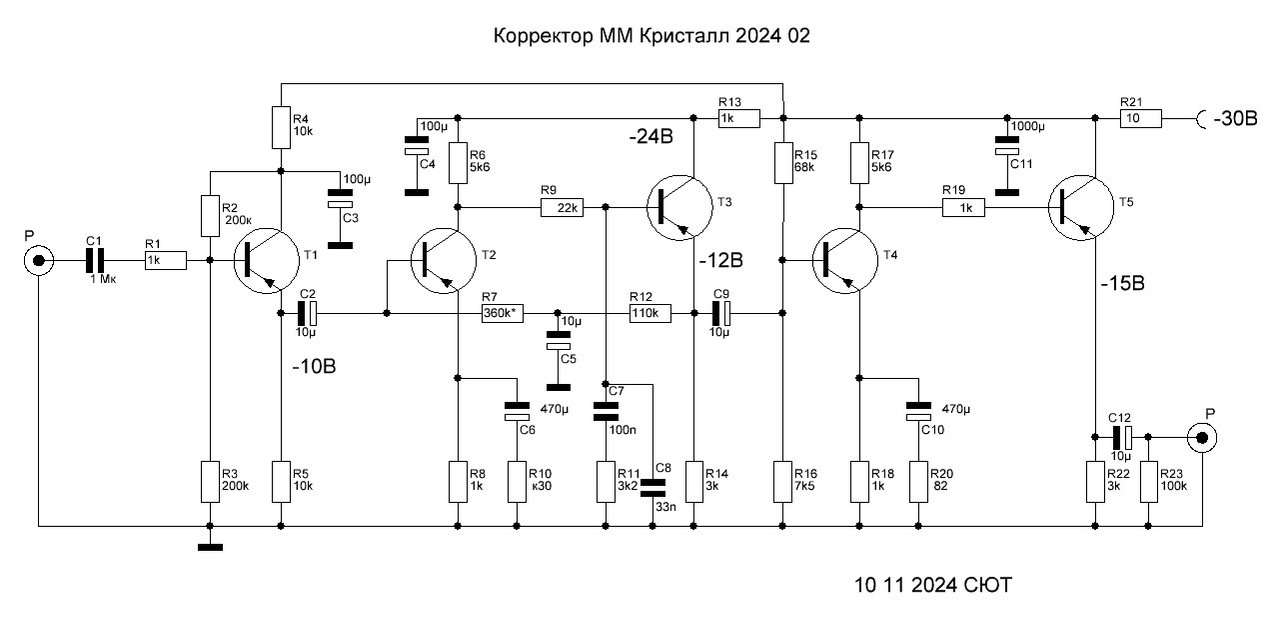

Закончил Кристалл нового поколения:



Умываю руки...

 Отправлено: 10.11.24 18:58. Заголовок: Вишенка на торте...

Вот теперь - всё, обратите внимание на С 11 , без него и коррекции схема усиливает сигнал до 1 МГц, без завала, но с подвозбудом на максимальных амплитудах, с ним - тишина и покой:





Собран один канал, но это - тот канал!))
