Отправлено: 26.06.20 09:41. Заголовок: Выходной каскад SRPP на 6с19п

тема отделена.

 Отправлено: 10.10.20 11:53. Заголовок: Карта пишет: Лампы ..

Карта пишет:

цитата:

Лампы д.б. одинаковы.

Смотря что подразумевать под этим. Как фабула событий, ранее выкладывал макет SRPP - 6с31б/6п30б триодом. Вполне рабочая схема, такое решение часто используется. Главное - подобрать режимы.

 Отправлено: 01.01.21 14:55. Заголовок: Приветствую в Новом ..

Приветствую в Новом Году.

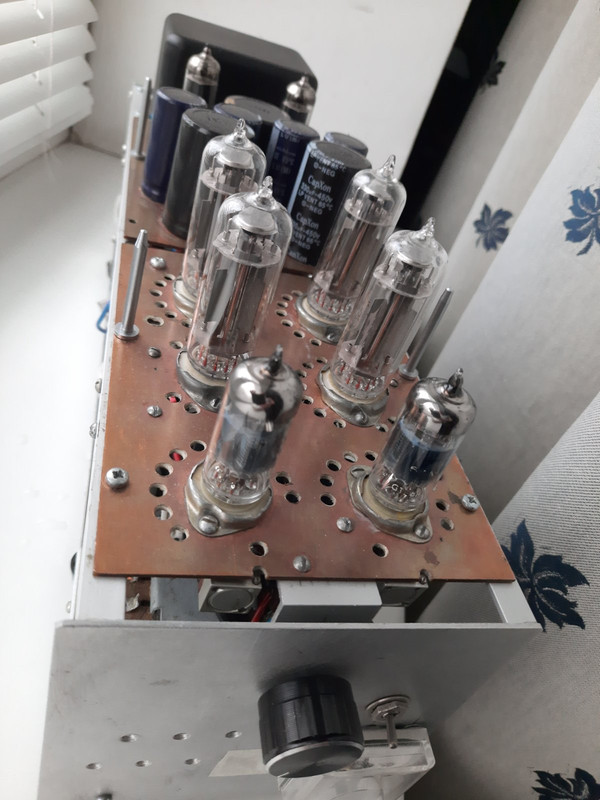

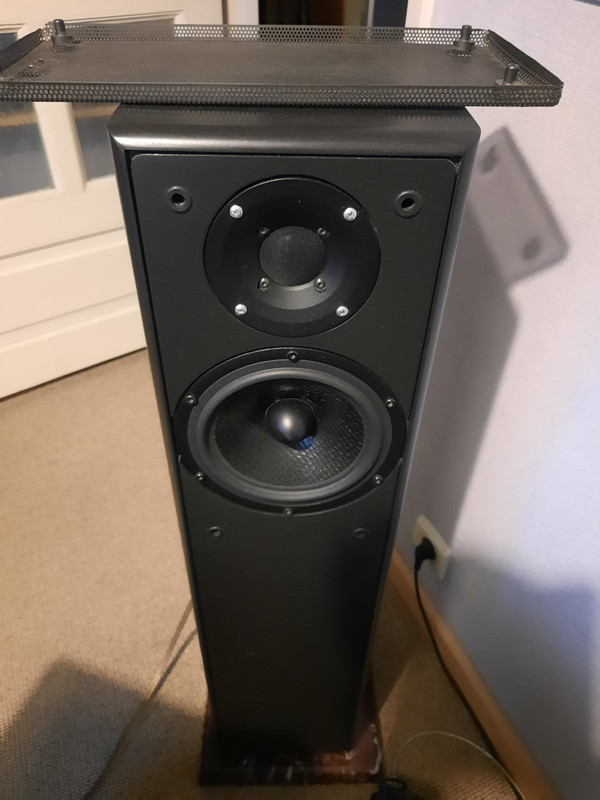

Усилитель ef91/6с19п "прижился", буду ставить в корпус. Что изменил; добавил перфорацию по периметру ламповых панелек (греется прилично), первый каскад без местной О.С., катодному резистору ef91 в параллель эл.лит. конденсатор. На лицевой панели стрелочный изм. тока каскада 6с19п. Емкости в Б.П., по итогам прослушивания добавлять не стал. Работает усилитель на акустику с дин.головками SEAS. При входном сигнале от 1.0в выходная мощность 3-4ват. Хороший запас по перегрузке на входе. Для комнаты 18м.кв. вполне достаточно. По жанрам всеяден. Красиво "рисует" сцену как S.E. и в то же время завидная динамика Р.Р. решений. Понятно такое решение для ус. мощности не популярно, но звучанием и неприхотливости импедансу нагрузки подкупает. См. фото.

 Отправлено: 01.01.21 14:56. Заголовок: https://i.postimg.cc..

 Отправлено: 01.01.21 14:56. Заголовок: https://i.postimg.cc..

 Отправлено: 01.01.21 14:57. Заголовок: https://i.postimg.cc..

 Отправлено: 01.01.21 15:02. Заголовок: Боковые панели корпу..

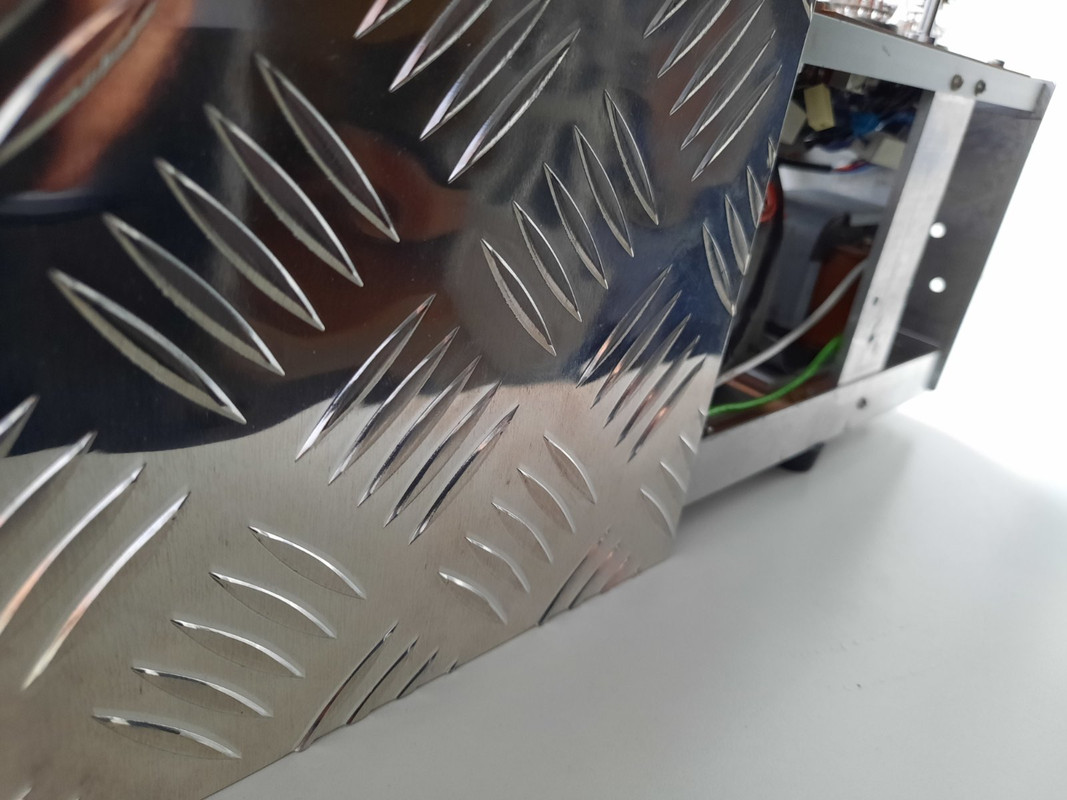

Боковые панели корпуса или поликарбонат (орг.стекло) матовый или рифленую AL панель, см. фото.



Верхняя панель из листовой "нержавейки". Все трансформаторы закреплены корпусу через площадки из фанеры. Т.Н и ТАН "тихие". Тумблер включения питания на три положения, выкл - накал - накал+анод.

 Отправлено: 27.03.21 15:17. Заголовок: Дополню тему. Если е..

Дополню тему. Если есть усилитель мощности. То в продолжение добавлю предварительный, SRPP конечно

 Отправлено: 27.03.21 15:22. Заголовок: Ранее пост 435. По с..

Ранее пост 435. По своим размерам легко интегрируется в корпус другого усилителя. Есть пример такого решения с транзисторным заводским усилителем.

 Отправлено: 27.03.21 15:27. Заголовок: Ранее выкладывал схе..

Ранее выкладывал схему. но учитывая давность повторю в картинке. Усилитель прост в настройке, на требователен Б.П. Нет необходимости этажности питания накала. Именно с этими лампочками (6с31б, 6п30б) не уступает по звучанию "старшим братьям".

 Отправлено: 27.03.21 15:29. Заголовок: https://i.postimg.cc..

 Отправлено: 27.03.21 15:36. Заголовок: Фото макета https://..

Фото макета
