Пытаемся научиться чертить простейшие чертежи в Авто нашем Каде.



Спасибо: 0
ПрофильЦитата Ответить
Ответов - 52 , стр: 1 2 3 All [только новые]





Пост N: 1056
Зарегистрирован: 21.11.15
Рейтинг: 6
ссылка на сообщение  Отправлено: 13.04.19 06:19. Заголовок: Начну с ОСМ 0,16. Эт..

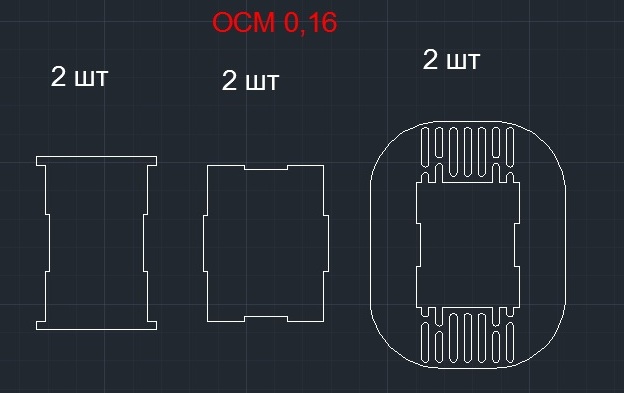

Начну с ОСМ 0,16. Это картинка, скрин, jpg



Далее будет два файла, с расширением dwg и dxf.
dxf - расширение для машины.

Сделано под материал FR4 1,5mm. Хорошо идёт 1,55мм, и полагаю, что
ещё сгодится под 1,6мм.

(а эти типы файлов не загружаются сюда... тогда )

ОСМ 0,16

Хранятся 7 дней. Пароль hiend.borda
Завтра выложу ТСШ 170 и ОСМ 0,25. Сегодня припахали...

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1057
Зарегистрирован: 21.11.15
Рейтинг: 6
ссылка на сообщение  Отправлено: 13.04.19 13:22. Заголовок: ТСШ 170 Хранятся 7 д..


ТСШ 170
Хранятся 7 дней. Пароль hiend.borda
Автокад 2010

ОСМ 0,25
Хранятся 7 дней. Пароль hiend.borda

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 464
Зарегистрирован: 07.03.16
Откуда: Украина, Полтава
Рейтинг: 0
ссылка на сообщение  Отправлено: 13.04.19 13:51. Заголовок: Спасибо!..


Спасибо!

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1816
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 10
ссылка на сообщение  Отправлено: 13.04.19 19:27. Заголовок: Спасибо!..


Спасибо!

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1060
Зарегистрирован: 21.11.15
Рейтинг: 6
ссылка на сообщение  Отправлено: 13.04.19 19:41. Заголовок: На здоровье! Если ну..


На здоровье!
Если нужны основные размеры для перестраховки, говорите, выставлю.
В любом случае предупреждаю, зазоры между каркасом и железом минимальные,
поэтому не "впихивать" силой последний виток, особенно толстого провода, что бы каркас не расширялся.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 337
Зарегистрирован: 07.03.16
Рейтинг: 1
ссылка на сообщение  Отправлено: 15.04.19 01:04. Заголовок: Кузьмич пишет: В лю..


Кузьмич пишет:
 цитата:
В любом случае предупреждаю, зазоры между каркасом и железом минимальные,

Скачал Ваши файлы, спасибо, тут теперь вопрос, т.к. воспользуюсь чертежами возможно не скоро...., из практики, насколько разное (по геометрии) железо попадается ,те же ОСМ-0,25?

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1063
Зарегистрирован: 21.11.15
Рейтинг: 6
ссылка на сообщение  Отправлено: 15.04.19 01:46. Заголовок: aleks8845 пишет: на..


aleks8845 пишет:
 цитата:
насколько разное (по геометрии) железо попадается ,те же ОСМ-0,25?

Случается такое и нередко. Бывает даже, что одна подкова толще другой.
В данном случае каркас по высоте окна имеет около миллиметра ход. Т.е. габарит окна считается 72 мм. Углы окна не прямые, а с радиусом, надо учитывать. Итого при толщине материала 1,55 мм окно для намотки имеет размер 67 мм с гаком. Т.е. запасик есть.
Ну, а если окно сердечника окажется меньше, жаль конечно, но по одной внутренней пластинке
придётся вынуть.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1066
Зарегистрирован: 21.11.15
Рейтинг: 7
ссылка на сообщение  Отправлено: 18.04.19 00:29. Заголовок: Друзья, внимание!!! ..


Друзья, внимание!!!

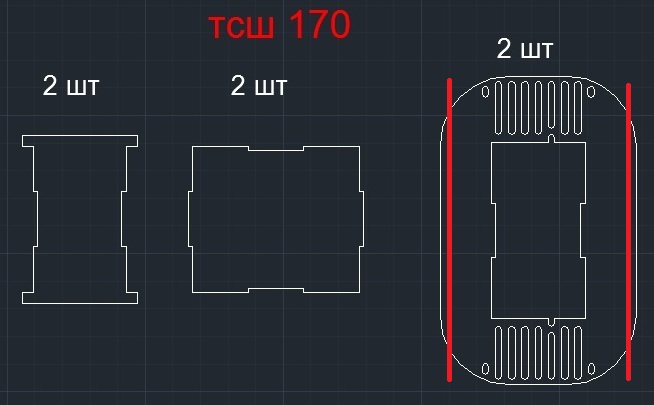

Сегодня решил проверить каркас ТСШ 170. Обнаружил маленький косячок, о котором уже
было забыто. Косячок не сильно существенный, на основные размеры не влиляет. Но не приятно...
А именно: внешний размер щёчек несколько больше размера окна. По миллиметру с каждой стороны.
Хотел как у заводских ОСМов сделать вырезы под железо. Но потом отклонил это дело.
Файл не удалил и о нём забыл.
Сейчас сижу без АвтоКада. В течении пары дней я до него доберусь. И найду правильный файл или
переделаю этот.
А если кто уже заказал, прошу извинить. Но поправиль дело не сложно. Собранный каркас (до намотки), с обоих сторон
потереть например на крупной наждачке и сточить лишнее. Проверить вставляя пластину. На картинке показано красными линиями.



Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1080
Зарегистрирован: 21.11.15
Рейтинг: 7
ссылка на сообщение  Отправлено: 19.04.19 14:34. Заголовок: Дорвался до АвтоКада..


Дорвался до АвтоКада, обрезал боковинки.
ТСШ 170
Пароль тот же hiend.borda
Файл хранится 7 дней.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1822
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 10
ссылка на сообщение  Отправлено: 21.04.19 03:03. Заголовок: Спасибо за подсказку..


Спасибо за подсказку, скачал с благодарностью.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1453
Зарегистрирован: 06.04.15
Откуда: Новосибирск
Рейтинг: 4
ссылка на сообщение  Отправлено: 29.09.19 23:39. Заголовок: Кузьмич, дико извиня..


Кузьмич, дико извиняюсь...
Сохранил Ваши каркасы куда-то, теперь не могу найти, понадобились.
Можете продублировать ОСМ-0,16 и 0,25?
Или на мою почту отправить?
major73727@yandex.ru
Благодарю за ранее.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1454
Зарегистрирован: 06.04.15
Откуда: Новосибирск
Рейтинг: 4
ссылка на сообщение  Отправлено: 02.10.19 15:59. Заголовок: Спасибо!!! Всё получ..


Спасибо!!! Всё получил

Спасибо: 0
