ссылка на сообщение  Отправлено:09.02.18 01:50.Заголовок:USB-осциллограф ISDS205A


Заказал на Али 31 января. https://ru.aliexpress.com/item/ISDS205A-PC-Based-USB-Oscilloscope-2CH-20MHz-48MSa-s-FFT-Analyzer-Data-Logger/32352310198.html?spm=a2g0s.9042311.0.0.jekC8z
Не ожидал, но сегодня уже получил посылку из Гонкога!

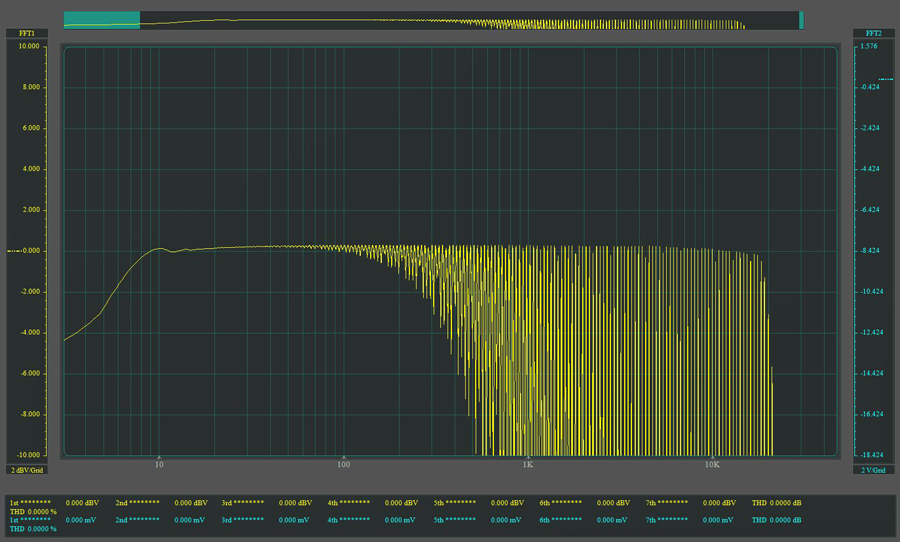

Немного проверил. Работает всё. Осциллограф, анализатор спектра. Не совсем разобрался с анализатором.
Надо ли его как либо калибровать?

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить
Ответов -79 ,стр: 1 2 3 4 All [только новые]





Пост N:656
Зарегистрирован:07.03.16
Рейтинг:1
ссылка на сообщение  Отправлено:28.11.19 19:19.Заголовок:RedStar пишет: Позв..


RedStar пишет:
 цитата:
Позволяет точнее привязать к "0" середины полуволн синусоиды из-за погрешностей входной части прибора.

Как предположение, может это установка луча на линию «0»? Что происходит на экране если не подавать сигнал? Сам до прибора еще не скоро доберусь....

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2768
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:0
ссылка на сообщение  Отправлено:28.11.19 20:19.Заголовок:aleks8845 пишет: мо..


aleks8845 пишет:
 цитата:
может это установка луча на линию «0»?

Да. Как это я забыл посмотреть на аналоговый...? Только у аналогового, линия смещается без изменения середины полуволн синусоиды.
Здесь еще изменяется ??? Биас, уменьшая или увеличивая амплитуды полуволн. Как правильно сказать?

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить



Пост N:657
Зарегистрирован:07.03.16
Рейтинг:1
ссылка на сообщение  Отправлено:28.11.19 23:27.Заголовок:RedStar пишет: Здес..


RedStar пишет:
 цитата:
Здесь еще изменяется ??? Биас, уменьшая или увеличивая амплитуды полуволн. Как правильно сказать?

Как-то так и есть, получается, что линия «о», может устанавливаться автоматически и плюс «коррекция» биасом....., кто знает какой там алгоритм заложен, надо с чем то сравнивать..., у меня аналоговые осцы давно не поверялись...

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2948
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:2
ссылка на сообщение  Отправлено:16.02.20 17:22.Заголовок:Возник вопрос. Какая..


Возник вопрос.
Какая существует разница между измеряемых параметров ИМИ и THD...
Основное: ИМИ и THD.
Есть в параметрах спектры:
SNR. Отношение сигнал/шум. Безразмерная величина, равная отношению мощности полезного сигнала к мощности шума.
SINAD. Мера, позволяющая в некотором роде оценить качество устройства, его линейность.
SFDR. Динамический диапазон, свободный от паразитных составляющих — безразмерная величина, равная отношению мощности полезного узкополосного сигнала (несущей) к мощности наиболее мощной паразитной частотной составляющей (гармоники).
Четвертый не рассматриваю.
Что же такое ИМИ (интер-модуляционные искажения)? К какому параметру его соотнести?

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить





Пост N:321
Зарегистрирован:14.12.16
Рейтинг:3
ссылка на сообщение  Отправлено:16.02.20 18:12.Заголовок:RedStar пишет: Что ж..


RedStar пишет:
 цитата:
Что же такое ИМИ (интер-модуляционные искажения)?

Как же так, Анатолий? Не знаете, что такое ИМИ? При всём при том, изготовляете усилители на продажу? А если покупатель узнает, что Вы не в курсе? "Позор джунглям!"
Впрочем, подрзреваю, что на этом форуме никто не сможет пояснить Вам, что это такое

Спасибо: 0
ПрофильЦитата Ответить





Пост N:737
Зарегистрирован:28.01.15
Откуда:Искитим, НСО
Рейтинг:4
ссылка на сообщение  Отправлено:16.02.20 18:23.Заголовок:Зато можем сразу пос..


Зато можем сразу послать в гугль искать статью "Методика измерения IP2 и IP3 двухтонового сигнала".

А про существующую разницу конечно никто не скажет - она же разная. Да и зачем надо её знать?..

Андрей Спасибо: 0
ПрофильЦитата Ответить





Пост N:323
Зарегистрирован:14.12.16
Рейтинг:3
ссылка на сообщение  Отправлено:16.02.20 18:34.Заголовок:r9o-11 пишет: "М..


r9o-11 пишет:
 цитата:
"Методика измерения IP2 и IP3 двухтонового сигнала".

Это всего лишь методика. А сперва надо объяснить природу явления, в чём оно проявляется, как влияет, и как соотносится с обычным Кг.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:738
Зарегистрирован:28.01.15
Откуда:Искитим, НСО
Рейтинг:4
ссылка на сообщение  Отправлено:16.02.20 19:05.Заголовок:А что, там по формул..


А что, там по формулам не сходится перерасчёт величин КНИ в ИМД?

Андрей Спасибо: 0
ПрофильЦитата Ответить





Пост N:324
Зарегистрирован:14.12.16
Рейтинг:3
ссылка на сообщение  Отправлено:16.02.20 20:03.Заголовок:r9o-11, формул перес..


r9o-11, формул пересчёта одного из другого нет. Это разные сущности.
Судя по Вашему нику - Вы имеете отношение к радиосвязи. И должны знать, что такое комбинационные частоты.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:793
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:1
ссылка на сообщение  Отправлено:16.02.20 20:47.Заголовок:Цитата: Когда сигнал..


Цитата: Когда сигнал, состоящий из двух частот, подаётся на вход усилителя с не очень линейной характеристикой, это приведёт к генерированию гармоник (обертонов) не только от этих двух частот (гармонические искажения), но также и от частот, являющихся их математической суммой и математической разницей (интермодуляционные искажения).
Перевод и техническое редактирование: Андрея Старцева (г.Екатеринбург, av-express@etel.ru) и Александра Кравченко

Спасибо: 0
ПрофильЦитата Ответить





Пост N:739
Зарегистрирован:28.01.15
Откуда:Искитим, НСО
Рейтинг:4
ссылка на сообщение  Отправлено:16.02.20 20:52.Заголовок:Ну что ж, очень жаль..


Ну что ж, очень жаль, что нельзя посчитать...

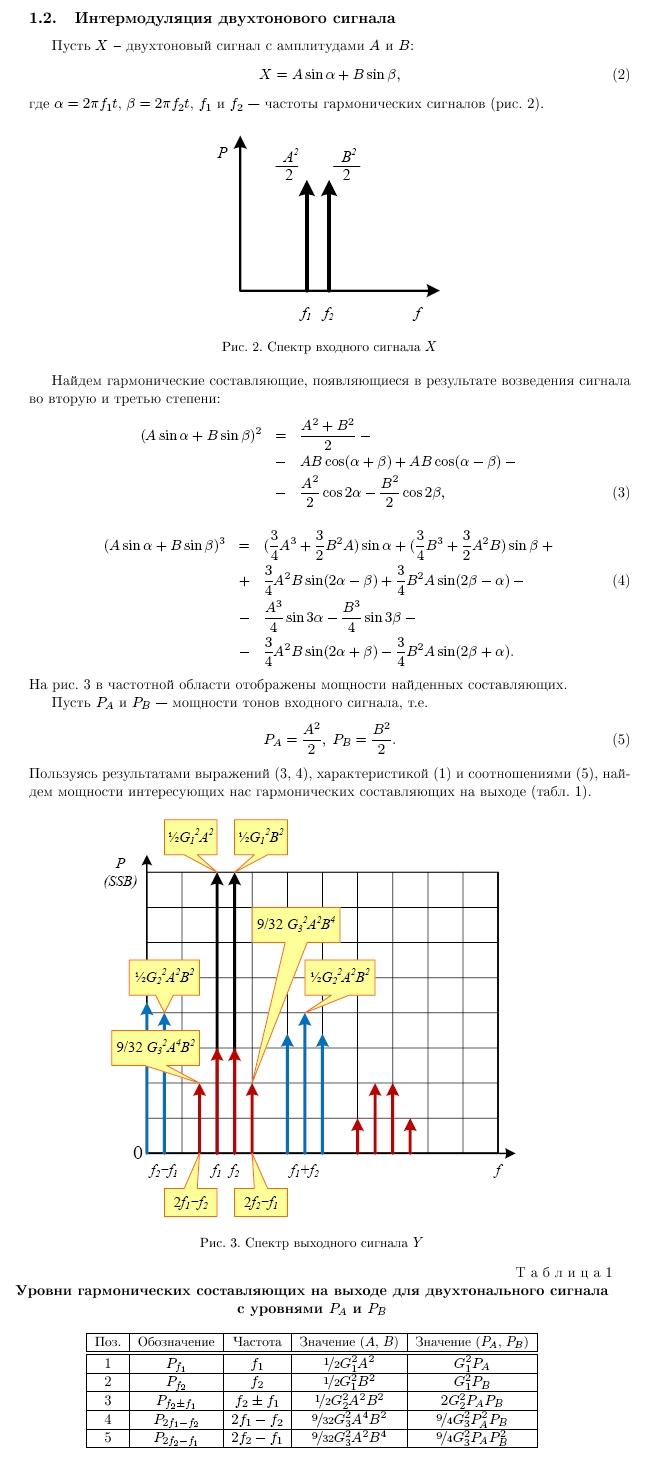

Как раз в те времена, когда начинал собирать смесители, считал по формулам, похожим на те, что у Полякова со Стрыгиным (потом стало проще в Спектралабе смотреть уровни продуктов):



А, понял про "разные сущности".
Я, наверное, выше не так выразился - подразумевал не прямой расчёт одного из другого, а сравнительный в "обратном порядке". Т.е. макетируем несколько раз и сняв замеры КНИ и ИМД, сравниваем, сходятся ли они от раза к разу (ищем истину закономерность в той самой "разнице").

Андрей Спасибо: 0
ПрофильЦитата Ответить





Пост N:2949
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:2
ссылка на сообщение  Отправлено:16.02.20 21:45.Заголовок:Плюмбум пишет: Не з..


Плюмбум пишет:
 цитата:
Не знаете, что такое ИМИ?

Нет. В спектроанализаторе он есть. Для чего?
К какому параметру его соотнести в приборе?
Динамический диапазон ... ( SFDR: https://ru.wikipedia.org/wiki/SFDR )?

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить



Пост N:1030
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:17.02.20 06:52.Заголовок:Василич в своей запи..


Василич в своей записной книжке пишет: "ИМД важнее КНИ, потому что именно они создают кашу в звуке"...
В общем, я понял: спектролаб ИМД измеряет, наш Интрустар только КНИ.. ((( Очень жаль ((.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:740
Зарегистрирован:28.01.15
Откуда:Искитим, НСО
Рейтинг:4
ссылка на сообщение  Отправлено:17.02.20 13:05.Заголовок:Плюмбум, да, гадю - ..


Плюмбум, непонятно же, что за вопросы, какие должны быть ответы, и какова потом будет реакция на эти ответы.
Потому и пытаюсь представить процесс проверки типа «а чем докажете, что сигналы одновременно и складываются и вычитаются?»

По осциллографу... А что мешает запустить на компьютере программу-генератор НЧ сигналов с требуемыми частотами в каналах? Потом подать на усилитель, а к его выходу подключить осциллограф в режиме анализатора спектра?
Или сгенерировать в каком-нибудь звуковом редакторе (типа Вэйвлаба) звуковой мп3-шный файл с нужными частотами нужных уровней в каналах и потом воспроизводить его любым проигровщиком?
Можно вообще «по старинке» - собрать «железные» генераторы нужных частот (60 Гц, 250 Гц, 7 кГц, 18 кГц, 19 кГц), сигналы с них подавать на вход исследуемого устройства и анализатором спектра на нужных частотах смотреть уровни продуктов?

Андрей Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6633
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:17.02.20 15:06.Заголовок:r9o-11, у РедСтара у..


r9o-11, я понял так, что у РедСтара уже есть прибор, измеряющий ИМИ.
К чему все эти сложности?

ЗЫ. И вся тема посвящена ПОЛЬЗОВАНИЮ этим прибором.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2951
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:2
ссылка на сообщение  Отправлено:17.02.20 15:11.Заголовок:Вот все его измерени..

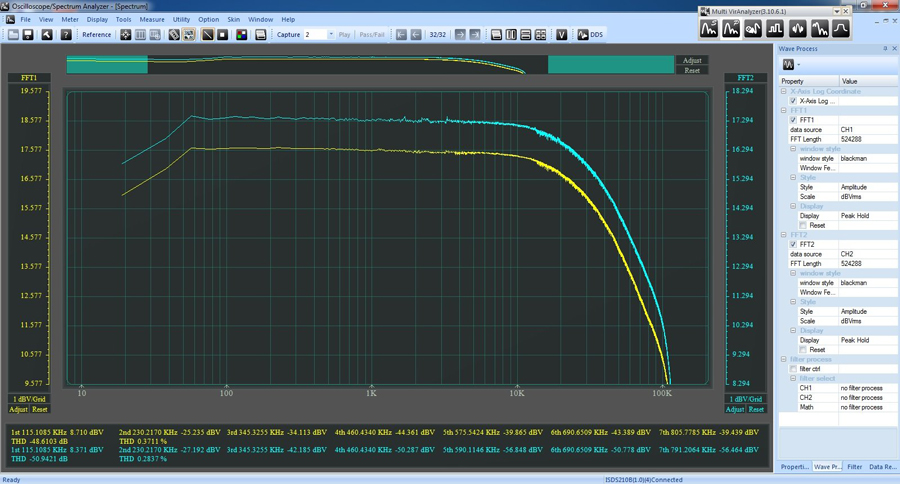

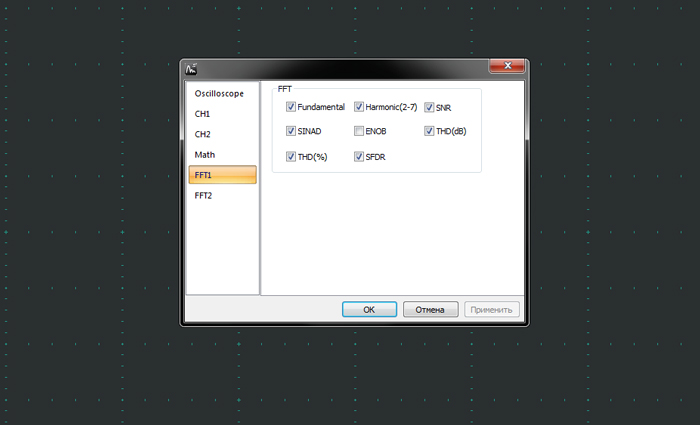

Вот все его измерения. Где там ИМИ?



Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить





Пост N:741
Зарегистрирован:28.01.15
Откуда:Искитим, НСО
Рейтинг:4
ссылка на сообщение  Отправлено:17.02.20 15:42.Заголовок:Анатолий, так, может..


Анатолий, так, может, нужно поискать другую версию программного обеспечения? Опять же, спрошу - а что, там, в сети, народ по этому поводу пишет (только не отправляйте меня смотреть - это же Вы интересуетесь)? Вдруг, в какой-нибудь версии и контроль ИМИ есть? Мне так кажется, что тогда осциллограф должен быть или со встроенным генератором, чтобы знать частоты основных тонов, или без генератора, но с возможностью установки меток на частоты исследуемых тонов и продуктов. А иначе как программа догадается, что относительно чего считать?

Андрей Спасибо: 0
ПрофильЦитата Ответить





Пост N:2952
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:2
ссылка на сообщение  Отправлено:17.02.20 16:03.Заголовок:r9o-11 пишет: в как..


r9o-11 пишет:
 цитата:
в какой-нибудь версии и контроль ИМИ есть?


Нет. Все модели пересмотрел.

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить





Пост N:742
Зарегистрирован:28.01.15
Откуда:Искитим, НСО
Рейтинг:4
ссылка на сообщение  Отправлено:17.02.20 16:35.Заголовок:Ну, пользуйтесь тогд..


Ну, пользуйтесь тогда анализатором без показа им цифровых значений - можно же и не считать, "сколько будет в граммах" (С), часто достаточно просто смотреть на уровень продуктов разницы частот и пробовать минимизировать их настройкой режимов усилителя.

Вспомнил. Есть же старый добрый ГОСТ 23849-87 "Методы измерения электрических параметров усилителей сигналов звуковой частоты" с методикой измерения ИМИ и расчёта результата в процентах (можно здесь взять - ЯДиск).

Андрей Спасибо: 0
ПрофильЦитата Ответить
