6П36С-SE
постоянный участник




Пост N:434
Зарегистрирован:13.04.10
Рейтинг:4
ссылка на сообщение  Отправлено:04.06.11 18:36.Заголовок:Как старый советский блок УКВ-ИП-2,переделать на FM ?(1)


Всем привет !
ето очень просто


[/URL]

Всем удачи !

Ромас.

Спасибо: 2
Профиль
Ответов -250 ,стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 All [только новые]


6П36С-SE
постоянный участник




Пост N:489
Зарегистрирован:13.04.10
Рейтинг:5
ссылка на сообщение  Отправлено:13.07.11 04:36.Заголовок:салюто ! ктота спрас..


салюто ! ктота спрасил показать переделку,пожалста


Uploaded with ImageShack.us

Ромас .

Спасибо: 0
Профиль
АМЛ





Пост N:371
Зарегистрирован:12.05.11
Откуда:Калифорния,Плезант Хилл
Рейтинг:1
Фото:
ссылка на сообщение  Отправлено:13.07.11 08:34.Заголовок:Ромас, а зачем а L7 ..


Ромас, а зачем а L7 убирать 10 витков? Это же анодная связь с ПЧ 10.7 мегагерц!



Спасибо: 0
Профиль
6П36С-SE
постоянный участник




Пост N:491
Зарегистрирован:13.04.10
Рейтинг:5
ссылка на сообщение  Отправлено:13.07.11 14:52.Заголовок:Анатолии буонджорно ..


Анатолии буонджорно ! L7-ето не связь ! L8-да ! связь,
а патому что сдесь пч какая там непомню!? 6,5 было так !? или 8 мгц.
а нам нужно 10,7 мгц. так вот на L7 есть намотано гдето 40 витков, для нас ето очень много для 10,7 мгц.
убираем 10 витков,я помню убирал аж 15 витков,и тогда я ртолька попал на 10,7 точно и хорошо.
Анатолии ето контур-смеситель. вот весь каунт и вы уже сламповым звукам на фм-е.


С.ув. Ромас.

Спасибо: 0
Профиль
GELIANIN
постоянный участник




Пост N:669
Зарегистрирован:15.01.10
Откуда:Омск
Рейтинг:4
ссылка на сообщение  Отправлено:14.07.11 00:37.Заголовок:На выходе нового (не..


На выходе нового (не переделанного) блока УКВ-ИП-2 ПЧ частотой 6,5 МГц.

Спасибо: 0
Профиль
Konstantin740iL



Пост N:64
Зарегистрирован:16.09.10
Откуда:Deutschland,Baden-Württemberg
Рейтинг:0
ссылка на сообщение  Отправлено:28.07.11 16:59.Заголовок:Спасибо Ромас, я в г..


я в гугле наше Блок УКВ-ИП-2 применяется в моделях "Рекорд-314", "Рекорд-354", "Сириус-311", "Кантата-204", "Романтика-105 (106)"

Mit Freundlichen Grüßen, Konstantin. Спасибо: 0
Профиль
vitsserg





Пост N:24
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:28.07.11 19:49.Заголовок:Константин, тот блок..


Константин, тот блок, что на фото у Ромаса, применялся в "Ригонде" (первой, не "102"), это точно. Это не совсем УКВ-ИП2, хотя по схеме похож. Стандартный УКВ-ИП (и УКВ-ИП2) выглдит не так - у него в вариометре обе катушки "сидят" на одной оси и ручка настройки смещена от центра.
Первая "Ригонда" выпускалась и на экспорт. Блок УКВ там перекрывает диапазон 88-104 МГц. Но у меня есть только фото, сохранил с сайта Харченко (кто-то из форумчан выкладывал). Саму тему, похоже, грохнули. По крайней мере, по старой "закладке" я её не нахожу.

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
vitsserg





Пост N:26
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:29.07.11 02:07.Заголовок:Вот, случайно, наткн..


Вот, случайно, наткнулся на блог одного немца. Очень интересный материал:

http://ukw-projekt.blogspot.com/2008/08/wenig-phasenrauschen-gegentakt.html?showComment=1233948900000#c1566877545282802063

Особенно понравилась конструкция вариометра

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
vitsserg





Пост N:27
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:29.07.11 03:43.Заголовок:Мне то же понравился..


Мне то же понравился приёмник. У него на выходе стоит дробный детектор, а перед ним 3 каскада усилителей-ограничителей ПЧ, причём, первый и второй выполнены на гептоде с двойным управлением 6BN6 - это аналог нашей 6А3П. А самый первый каскад УПЧ - на EF89 (примерный аналог - 6К4П). Что-то похожее я видел на схемах тюнеров фирмы Fisher. В чем смысл применения именно этих ламп - я, честно говоря, не вникал.
Да и построение блока УКВ необычное: и УВЧ, и гетеродинный преобразователь выполнены на EF91 (наш аналог - 6Н15П). Это двойной триод с общим катодом. У него каскады выполнены по "двухтактной" схеме. Интересно сделан выходной фильтр ПЧ - первичка со средней точкой. Очень необычно, я такого раньше не встречал.
Если бы ещё кто перевёл с немецкого...

Ромас, когда уезжаешь?

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
vitsserg





Пост N:28
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:29.07.11 15:40.Заголовок:Да, о ней. Вот фото ..


Да, о ней.
Вот фото блока УКВ "Ригонды":

http://rw6ase.narod.ru/000/rpl_s1/rigonda_mono22.jpg

А это "Ригонды-стерео":

http://www.rw6ase-dok1.narod.ru/f/rigonda_s_eksp04.jpg

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
technar



Пост N:403
Зарегистрирован:14.11.10
Откуда:Россия,Кинешма
Рейтинг:2
ссылка на сообщение  Отправлено:29.07.11 15:45.Заголовок:vitsserg пишет: А э..


vitsserg пишет:

 цитата:
А это "Ригонды-стерео":

http://www.rw6ase-dok1.narod.ru/f/rigonda_s_eksp04.jpg


Точно, он самый. А можно с ним каким-то образом провести процедуру, о которой говорил Ромас?

Спасибо: 0
Профиль
vitsserg





Пост N:29
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:29.07.11 15:54.Заголовок:Думаю, да. Но лучше ..


Думаю, да. Но лучше спросите Ромаса, я пока что этого не делал.
Да, если он останется в Ригонде, то выходные контуры ПЧ трогать не нужно (Ромас использовал этот блок с самодельным УПЧ на 10,7 МГц, поэтому переделывал).

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
technar



Пост N:404
Зарегистрирован:14.11.10
Откуда:Россия,Кинешма
Рейтинг:2
ссылка на сообщение  Отправлено:29.07.11 16:09.Заголовок:Жаль, Ригонда восста..


Жаль, Ригонда восстановлению не подлежит. Наполовину ржавая, да вся мышами засижена (досталась по случаю).
Кстати, вспомнил, что на даче стоИт "Чайка-М". Выпросил у соседа, только динамиков нет, но говорит, что рабочая. Нашел схему, там точно стоИт блок УКВ-ИП2. Вот где можно покопаться.

Спасибо: 0
Профиль
vitsserg





Пост N:30
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:29.07.11 16:20.Заголовок:Частота ПЧ у них оди..


Частота ПЧ у них одинаковая - 6,5 МГц. Так что может потребоваться при замене только чуть-чуть подстроить контуры ПЧ на блоке УКВ "Ригонды". А вот с механическим "сопряжением" могут быть проблемы. И вообще, Чайка-М приёмник более низкого класса, чем Ригонда. Но попробовать можно.

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
Гoсть





Пост N:1252
Зарегистрирован:02.08.10
Рейтинг:5
ссылка на сообщение  Отправлено:30.07.11 13:54.Заголовок:vitsserg пишет: В ч..


vitsserg пишет:

 цитата:
В чем смысл применения именно этих ламп - я, честно говоря, не вникал.



Эти лампы -- специальные лучевые такие искусственно - нелинейные, с управляемыми напряжением нелинейностями. На них удобно строить симметричные ограничители.





Спасибо: 0
Профиль
Гoсть





Пост N:1253
Зарегистрирован:02.08.10
Рейтинг:5
ссылка на сообщение  Отправлено:30.07.11 14:05.Заголовок:vitsserg пишет: Осо..


vitsserg пишет:

 цитата:
Особенно понравилась конструкция вариометра



Чем-то напоминает R390/URR ;)





Спасибо: 0
Профиль
vitsserg





Пост N:31
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:30.07.11 15:39.Заголовок:В принципе понятно, ..


В принципе понятно, но в тонкостях работы не разбирался. Знаю, что на этой лампе (6А3П/6BN6) строили фазовые детекторы ЧМ и что параметры у них вроде бы очень неплохие (схемы из книги Костикова "Конструирование любительских ТВ"). Если найду такую лампу - обязательно попробую.

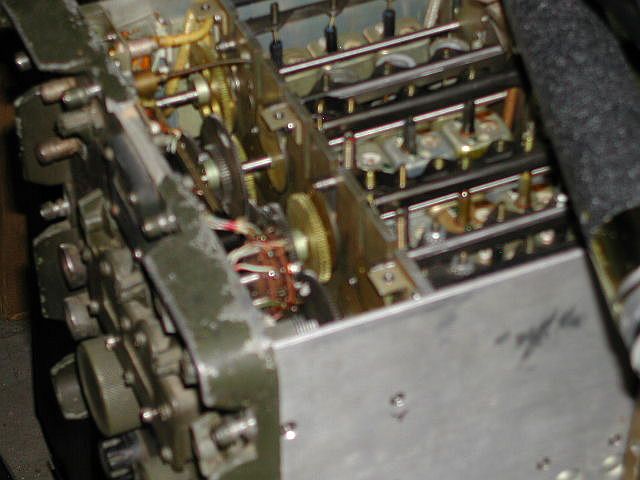

Да, конструкция вариометров у R390/URR - высший класс. Я раньше видел подобное (правда, на фото):



Но сделать что-то похожее дома, "на коленках", будет очень трудно Поэтому и вызывает уважение работа этого радиолюбителя.

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
Konstantin740iL



Пост N:66
Зарегистрирован:16.09.10
Откуда:Deutschland,Baden-Württemberg
Рейтинг:0
ссылка на сообщение  Отправлено:30.07.11 18:41.Заголовок:vitsserg пишет: А м..


vitsserg пишет:

 цитата:
А может, у друга как раз экспортный вариант этого блока? Посмотрите на шкалу "Ригонды". Было бы интересно.


К сожалению обычная модель, тот блок есть только лампы нет, кто-то вытащил Но это не беда.

vitsserg пишет:

 цитата:
Если бы ещё кто перевёл с немецкого...


Могу перевести когда буду вечером дома.

Mit Freundlichen Grüßen, Konstantin. Спасибо: 0
Профиль
vitsserg





Пост N:32
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:30.07.11 18:57.Заголовок:Ну, если это не силь..


Ну, если это не сильно затруднит, был бы весьма признателен.
Я "проходил" английский... А те переводы немецких статей, что я делал - это Промт + последующая редакция того "бреда", что он выдаёт.

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
technar



Пост N:406
Зарегистрирован:14.11.10
Откуда:Россия,Кинешма
Рейтинг:2
ссылка на сообщение  Отправлено:02.08.11 00:36.Заголовок:Вещание в диапазоне ..


Вещание в диапазоне УКВ-1 вроде, если не ошибаюсь, обеспечивало полосу по верхам до 15 кГц. А как с полосой в современном ФМ-вещании?

Спасибо: 0
Профиль
vitsserg





Пост N:33
Зарегистрирован:10.05.11
Откуда:Россия,СПб
Рейтинг:0
ссылка на сообщение  Отправлено:02.08.11 00:43.Заголовок:Стандарты УКВ вещани..


Стандарты УКВ вещания, насколько мне известно, никто не менял. Только теперь вместо нормального аналового звука гонят, в основном, сильно компрессированный МР-3. Что бы в машине хорошо "бухало" и "цыкало"
Хотя есть и исключения, но их очень мало...

Ищу 6Е2П. Очень ищу... Спасибо: 0
Профиль
