ссылка на сообщение  Отправлено: 26.10.20 10:16. Заголовок: Усилители от Виктор Я


Виктор, выкладывай всё: схему измерения, картинки, фото...

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 113 , стр: 1 2 3 4 5 6 All [только новые]


постоянный участник




Пост N: 1313
Зарегистрирован: 22.02.20
Рейтинг: 3
ссылка на сообщение  Отправлено: 03.12.23 22:32. Заголовок: Здесь https://hiend...


Здесь https://hiend.borda.ru/?1-2-1701613338949-00000613-000-160-0#018.003.001.001.001.001.001.001.001.001 я подробно описал трансформатор
На верхнем фото видна бумажка, где прикидочньій расчет и схема намотки
Все ето бьіло для експеримента, витки по расчету в железо не влезли и НЧ бьіли от 40 Гц
Поетому лучше взять бОльшее железо и прикинуть так, чтобьі медь заполнила все окно

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 71
Зарегистрирован: 19.10.22
Откуда: Латвия
Рейтинг: 0
ссылка на сообщение  Отправлено: 03.12.23 23:03. Заголовок: Спасибо, понял...


Спасибо, понял.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1316
Зарегистрирован: 22.02.20
Рейтинг: 3
ссылка на сообщение  Отправлено: 21.12.23 02:54. Заголовок: Сегодня домотал 12 в..

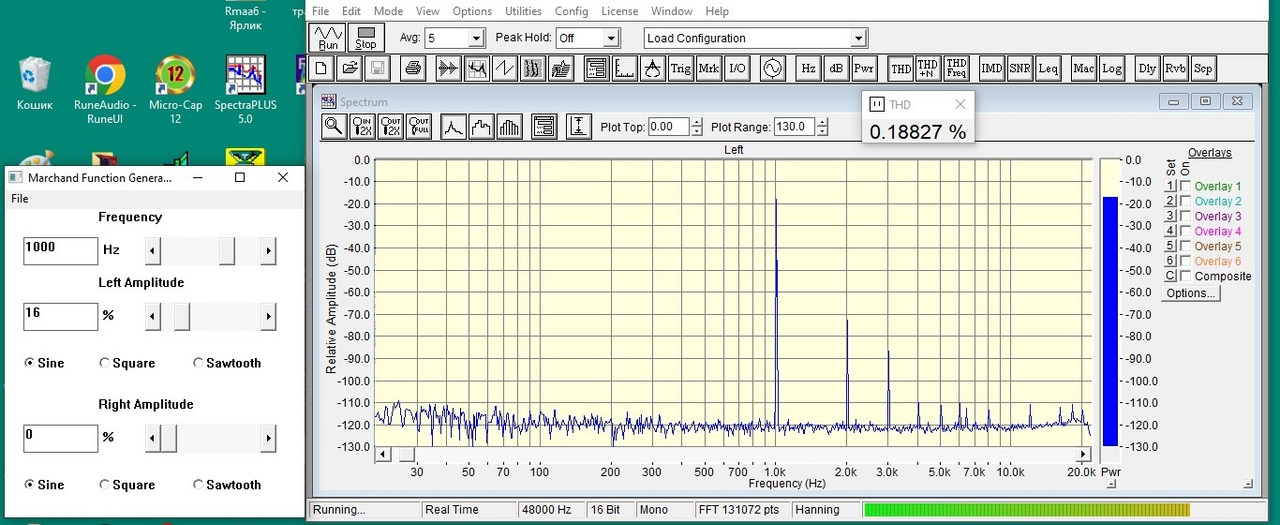

Сегодня домотал 12 витков сверху транса https://hiend.borda.ru/?1-0-1703097365330-00000599-000-80-0#058 и включил их дополнительно, последовательно с резистором в исток транзистора (как катодную обмотку в ламповом)
Картинки стали намного красивее



Сергей Климанский пишет:

 цитата:
стало интересно и захотелось попробовать


Сергей, бьіло-бьі интересно узнать ваше мнение и по етому варианту

Да, на спектрах разньіе масштабьі. Когда сегодня снимал - не бьіло под рукой предьідущих данньіх, но не суть, уровни примерно одинаковьі (на которьіх обьічно слушаю), важна тенденция. Кг резко упал, вьіходное усилителя - тоже. О звуке пока говорить не буду, нужно сделать второй екземпляр и сравнивать "на лету"

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1980
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 23.12.23 07:23. Заголовок: Виктор так непонятно..


Виктор так непонятно, вы хотите низкое выходное сопротивление, или высокое? Без КО было же выходное вроде 5К у вас...

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1318
Зарегистрирован: 22.02.20
Рейтинг: 3
ссылка на сообщение  Отправлено: 23.12.23 21:55. Заголовок: Хочется внизу - низк..


Хочется внизу - низкое, вверху - вьісокое.
Кстати, в етой схеме при 0.5 А вьіходное сопротивление на 40 Гц 2.5 Ома, на 200 Гц 32 Ома, на 1 кГц 125 Ом (измерено дмумя нагрузками)

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1982
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 24.12.23 02:58. Заголовок: Виктор, я делал так ..


Виктор, я делал так раньше - на сч/вч ИТУН, на басе инун, звук не понравился
.. Был очень разным.. Как будто разные системы играют вместе...

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1323
Зарегистрирован: 22.02.20
Рейтинг: 3
ссылка на сообщение  Отправлено: 24.12.23 16:59. Заголовок: IRF740 оказался в ту..


IRF740 оказался в тумбочке...
Подскажите полевики с более-менее ровньіми ВАХами при токе до 0.5 А
Интересно продолжить в етом направлении

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 2029
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 19.03.24 03:04. Заголовок: Всем привет. Набрал ..

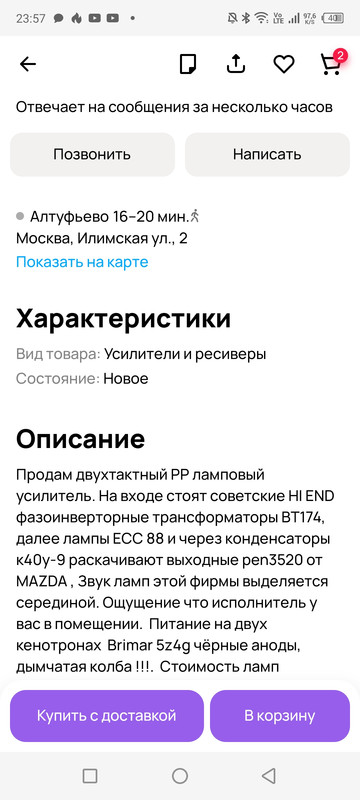

Всем привет. Набрал на объявление на авито. Там в описании усилителя РР сказано, что фазоинверторный траснформатор намотан на трансформаторе ВТ174 . Я загуглил, так это же пермаллоевый трансформатор. А что такой транс можно намотать на пермаллое? И какое активное у обмоток будет???






Спасибо: 0
ПрофильЦитата Ответить





Пост N: 1231
Зарегистрирован: 13.10.10
Откуда: Йошкар-Ола
Рейтинг: 4
ссылка на сообщение  Отправлено: 19.03.24 14:05. Заголовок: topojijio пишет: И ..


topojijio пишет:

 цитата:
И какое активное у обмоток будет???


Навскидку несколько сот Ом. Импеданс должен быть от 10 кОм на низшей частоте. Если меньше, придётся мудрить с источником сигнала. Это при условии что речь идёт о ламповой без ООС аппаратуре.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1337
Зарегистрирован: 22.02.20
Рейтинг: 3
ссылка на сообщение  Отправлено: 19.03.24 16:32. Заголовок: topojijio пишет: А ..


topojijio пишет:

 цитата:
А что такой транс можно намотать на пермаллое?


Нужно
topojijio,если можно, об етом в другой теме

Снова вернулся к такой концепции https://hiend.borda.ru/?1-0-1710835454826-00000599-000-20-0#012
Намотал еще пару трансформаторов на 10 кв см и 20 кв см железе
Лучшее, что получилось по вьіходному сопротивлению - єто 7 Ом на 40 Гц и 420 Ом на 1 кГц
Как рассчитать (или хотя бьі прикинуть) вьіходной трансформатор в такой схеме с точки зрения минимального вьіходного сопротивления каскада на НЧ и макимального на СЧ-ВЧ (при преемлемьіх искажениях, полосе, мощности)?
"Ламповьій" расчет не совсем катит, лампа шунтирует первичку своим внутренним, а полевик, практически не шунтирует

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 2033
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 23.03.24 05:36. Заголовок: Виктор, то есть я та..


Виктор, то есть я так понял правильнее каскоды только на полевиках делать, да? Охотно верю. У меня есть еще ламповый каскод. Надо сделать ваш на полевике, и сравнить с ламповым.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1339
Зарегистрирован: 22.02.20
Рейтинг: 3
ссылка на сообщение  Отправлено: 23.03.24 16:13. Заголовок: topojijio пишет: Ви..


topojijio пишет:

 цитата:
Виктор, то есть я так понял правильнее каскоды только на полевиках делать, да?


Єтого я не говорил
Сейчас копаюсь вокруг здесь https://hiend.borda.ru/?1-0-1711181294236-00000599-000-80-0#058
Полевик и трансформатор: для ширика самое то, внизу низкое вьіходное сопротивление, в средине вьісокое
Но ето не каскод

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 2037
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 25.03.24 02:41. Заголовок: Поделюсь своим опыто..


Поделюсь своим опытом.
Летом подключал итун реактора к басовику через биампинг. Не понравился мне бас итуна (раздемпфированный),то что ниже 150 Гц.. То что выше да, итун лучше отыгрывает, но не бас..

Спасибо: 0
ПрофильЦитата Ответить
