ссылка на сообщение  Отправлено: 19.01.07 00:25. Заголовок: Нужна помощь по ГУ-81 и ГМ-100.


Помогите с документацией на лампы гу81, и если можно, то и схемой! Скажите, что можно сделать с ГМ-100, кроме ночника :-) ?
Заранее благодарен.

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 76 , стр: 1 2 3 4 All [только новые]







Пост N: 7
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 23.01.21 22:41. Заголовок: ALSS пишет: 22 янв..


ALSS, 22 января 2021 года в дистанционном формате состоялась встреча Президента Евразийского патентного ведомства (ЕАПВ) С. Тлевлесовой и Помощника Генерального директора Всемирной организации интеллектуальной собственности (ВОИС) М. Алемана, курирующего Сектор экосистем ИС и инноваций.

Да, если интересно, у нас заработал усилитель на ГУ-81.
Даже его послушали, один канал, неплохо.
Получили 50Вт в классе А с 1.7% искажений и 120Вт в классе А2 с 5.5% искажений. Усилитель трехкаскадный, пентод и два триода. Связь драйвера с ГУ-81 трансформаторная, с конденсатором нельзя было бы реализовать А2.
Режим 800В / 450мА. Накал пока переменкой со средней точкой. Есть схема эмуляции помехи от накала для осуществления компенсации, она дает около 20дБ эффекта (достаточно), но у нас есть сомнения в стабильном характере этой помехи в зависимости от формы синуса в сети и напряжения питания. Потому отдельно рассматриваем вопрос с питанием постоянкой.
Смещение такое, около 170В.
Константин Мусатов

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2258
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 25.01.21 03:16. Заголовок: Владимир Федосов, на..


Владимир Федосов, научитесь хотя бы цитаты вставлять правильно...

PS. После FIST в смысле FIRST данный тип неинтересен.

Спасибо: 1
ПрофильЦитата Ответить





Пост N: 9
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 01.04.21 06:46. Заголовок: УНЧ на лампе ГМ70 жу..

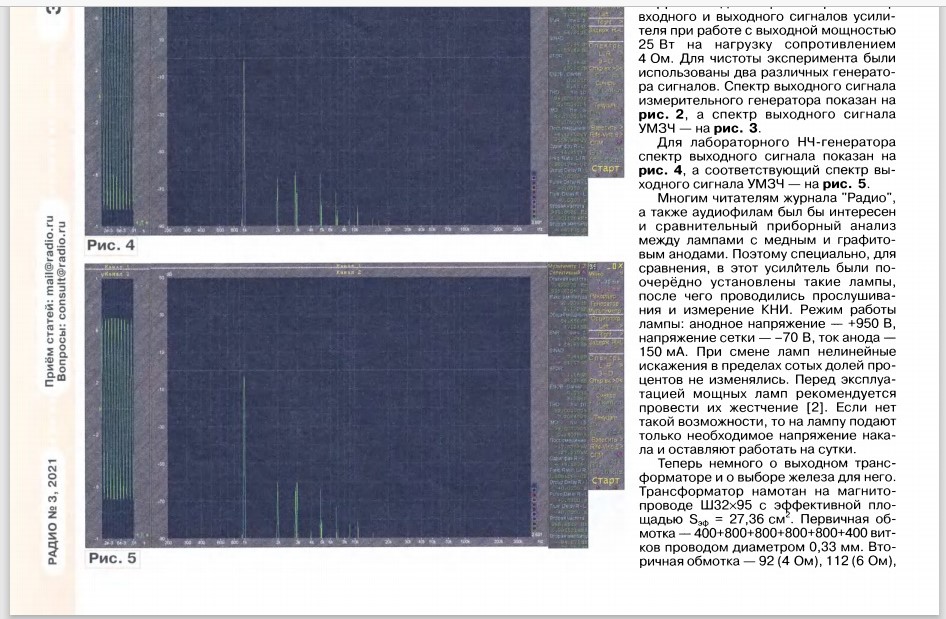

УНЧ на лампе ГМ70 журнал Радио номер 3 2021г. Схема однотакта применима и для лампы ГУ 80.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 711
Зарегистрирован: 22.02.20
Рейтинг: 4
ссылка на сообщение  Отправлено: 02.04.21 15:25. Заголовок: Интересная схема Ест..


Интересная схема
Есть несколько вопросов
Скриншоты в журнале с плохим качеством



Покажите, пожалуйста, здесь спектры 22 Гц и 1 кГц при 25 Вт и не обрезайте шкалу ординат, чтобы была видна шумовая полка

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 10
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 04.04.21 06:18. Заголовок: Усилитель у заказчик..


Усилитель у заказчика. Других сканов нет.

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 11
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 21.04.21 19:29. Заголовок: Для любителей Мощных..


Любителям Мощных УНЧ, на лампе ГУ81, следует исходить из следующего. Мы привыкли считать, что ток упр. сетки тетрода или пентода очень нежелателен т.к. вызывает резкое увеличение уровня гармоник в сигнале передатчика. Но так -ли он опасен, этот ток сетки?
Отсутствие токов первой сетки не является ни необходимым, ни достаточным условием для получения высокой линейности. Для того, чтобы импульс анодного тока Iам был равен 1,9 А при 600 В и е а. ост.=400 В, а на экранной сетке (Ug2 = 600 в), положительное напряжение на управляющей сетке (Ес1м), должно равняться 143 В. Напряжение смещения (- Ec1), равно - 150 В, амплитуда возбуждения (Uс1м), равняется 143+150 = 293 В. Сопротивление нагрузки для входных П-контуров равно 390 Ом, входная емкость лампы, естественно, компенсирована.
Находим угол отсечки сеточного тока, он равен: arccos150/293= arccos 0.51 = 59  градусов. Из сеточно-анодных характеристик находим величину импульса тока первой сетки (Ic1м), он равен 150 мА=0,15 А.
Вычислим ток первой гармоники управляющей сетки (Iс1), он равен:
Iс1 = К1*а1*Ic1м = 0,72*0,328*150 = 0,0354 А.
Найдем постоянную составляющую тока первой сетки (Iс1о), она равна:
Iс1о = Ко*ао*Ic1м = 0,51*0,214*0,15 = 0,0163 А.  Это будет ток на приборе измерения тока 1-й сетки
Эквивалентное сопротивление цепи первой сетки равно:
Rэс1 = Uс1м / Iс1 = 293 / 0,0354 = 8276 Ом.
При отрицательной полуволне возбуждающего напряжения входное сопротивление (Rвх), равно сопротивлению нагрузки (Rн), и равно 390 Ом.
Найдем входное сопротивление при положительной полуволне возбуждающего напряжения, он будет равно:
Rвх = 8276*390 / 8276 + 390 = 372 Ом.
Определим, насколько уменьшится положительная полуволна из за наличия сеточного тока.
дельтаUс1 = 143*(390 - 372) / (390 + 372) = 3,37 В
Вычислим степень уменьшения максимальной амплитуды сеточного напряжения в процентах:
дельтаUс1% = 3,37*100 / 293 = 1,15%.
Образующиеся дополнительно IMD3 из за нелинейности входа равны  -48 дБ. То есть, дополнительных искажений проходной характеристики нет .
Ток второй гармоники упр. сетки равен: 0,7*150*0,26 = 27 мА. По величине он выше тока первой, поэтому ее надо отфильтровать при помощи П-контуров с нагруженной добротностью равной 4...5.
Мощность возбуждения , без учета потерь в сеточном контуре:
Р = 0,50 * 0354 * 293 = 5,2 Вт  Это мощность без учета входного резистора 390 Ом.
С учетом резистора 390 Ом, мощность возбуждения будет:
К = 8276/390 = 21,2
Рв = Р * К = 5,2*21,2 = 109,9 Вт Эта мощность потребуется от трансивера.

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 45
Зарегистрирован: 19.02.19
Откуда: Россия, Орёл
Рейтинг: 0
ссылка на сообщение  Отправлено: 16.08.21 14:18. Заголовок: Владимир Федосов пиш..


Владимир Федосов пишет:

 цитата:
Эта мощность потребуется от трансивера.

а причем тут трансиверы?
Тема вроде об унч .

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1559
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 21.08.21 11:26. Заголовок: Вот неплохой СРПП др..


Вот неплохой СРПП драйвер для мощных ламп..

https://www.youtube.com/watch?v=57rIeF6GGFQ

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2507
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 15
ссылка на сообщение  Отправлено: 21.08.21 19:56. Заголовок: Автора читали в этой..


Автора читали в этой ветке? И как?

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 13
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 09.09.23 06:00. Заголовок: Завершены испытания ..


Завершены испытания усилителя на лампах ГУ 81. На мощности 100 Ватт КНИ 0,030%. На мощности 160 Ватт КНИ 0,06% . На мощности 200 Ватт КНИ 0,09%. На мощности 225 Ватт КНИ 0,2% .

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 14
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 09.09.23 06:01. Заголовок: Всем привет..


Всем привет

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 1043
Зарегистрирован: 16.05.10
Откуда: Псков
Рейтинг: 3
ссылка на сообщение  Отправлено: 09.09.23 12:40. Заголовок: Владимир Федосов пиш..


Владимир Федосов пишет:

 цитата:
мощности 160 Ватт


Если не секрет, что озвучиваем? Дискотеку?
Как бы для домашнего прослушивания накладно.

Говори что думаешь. Думай, что говоришь! Спасибо: 0
ПрофильЦитата Ответить





Пост N: 15
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 28.09.23 05:58. Заголовок: Усилитель для дома&#..


Усилитель для дома❤

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 16
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 28.09.23 06:00. Заголовок: Усилитель для дома&#..


Усилитель для дома❤https://youtu.be/N9Hu8jUjfEY?si=lrJWd9uPSO_N7FVz

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 17
Зарегистрирован: 22.01.21
Откуда: Россия, Краснодар
Рейтинг: 0
ссылка на сообщение  Отправлено: 28.09.23 06:02. Заголовок: https://youtu.be/LED..

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1124
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 1
ссылка на сообщение  Отправлено: 28.09.23 07:32. Заголовок: Н-да. Владимир, а вы..


Н-да. Владимир, а вы ведь похоже абсолютно тугоухий! На видосе низы полностью пердящие, на средних артефакты пережатия ЮТупом отчётливо слышны где-то с 4 секунды, высокие вроде норм но их моноговато.. я бы такой видос не стал выкладывать для оценки.
Говоря по-народному: оно бумкает и цыкает.. капец.

Опять же, выбор муз.произведения говорИт сам за себя.. это вот для ЭТОГО делаем весь этот, так сказать, "хай-фай"?? из говна и палок, воистину выложите что-нить наподобие вот этого
https://www.youtube.com/watch?v=kumXca0CQPg

Спасибо: 0
