ссылка на сообщение  Отправлено:10.01.20 01:36.Заголовок:Программа расчёта параметров усилительного каскада на триоде


На сайте:
http://www.radiolamp.ru/rl-program/online/
Размещена программа расчёта параметров усилительного каскада на триоде она вызывает вопросы. Что означают графы "До усилителя" и "После усилителя?

Сайт: http://valvelab.al.ru/ Спасибо: 0
ПрофильЦитата Ответить
Ответов -34 ,стр: 1 2 All [только новые]





Пост N:567
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:11.01.20 20:47.Заголовок:AlexR пишет: Измене..


AlexR пишет:
 цитата:
Изменение какого параметра электро-вакуумного триода приводит к изменению тока через Ra и соответственного изменения падения напряжения на нём?

Геометрически этот параметр можно представить как мгновенное положение рабочей точки на нагрузочной прямой. Аналитически это мгновенное сопротивление УП постоянному току.

А внутреннее сопротивление есть производная от вышеназванной функции. И ещё информация к осмыслению. У абсолютно линейного УП (с ВАХ представляющими из себя равнодистантные параллельные прямые линии) внутреннее сопротивление равно константе.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2896
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:2
ссылка на сообщение  Отправлено:11.01.20 21:40.Заголовок:AlexR пишет: Измене..


AlexR пишет:
 цитата:
Изменение какого параметра электро-вакуумного триода приводит к изменению...

Конструктивные (внутренние) отклонения от ВАХ.
Все остальные изменения относятся к внешним.

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить



Пост N:568
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:11.01.20 22:05.Заголовок:RedStar пишет: Конс..


RedStar пишет:
 цитата:
Конструктивные (внутренние) отклонения от ВАХ.

При любом мгновенном положении рабочей точки она находится на какой-либо линии ВАХ. Что такое "отклонение от ВАХ" боюсь, что понятно только Вам.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6537
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:11.01.20 23:13.Заголовок:SergeL пишет: внутре..


SergeL пишет:
 цитата:
внутреннее сопротивление есть производная от вышеназванной функции.

Проще говоря, это котангенс угла наклона касательной к кривой ВАХ в конкретно выбранной точке.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:54
Зарегистрирован:22.05.11
Откуда:РФ,Протвино
Рейтинг:1
ссылка на сообщение  Отправлено:11.01.20 23:18.Заголовок:Спасибо за комментар..


Спасибо за комментарии.
Вопрос прежний: каким образом определяется справочное значение Ri?

Сайт: http://valvelab.al.ru/ Спасибо: 0
ПрофильЦитата Ответить



Пост N:569
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:11.01.20 23:22.Заголовок:Пермяк пишет: Проще..


Пермяк пишет:
 цитата:
Проще говоря, это котангенс угла наклона касательной

Ну так-то да. Только не котангенс а тангенс.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:570
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:11.01.20 23:26.Заголовок:AlexR пишет: каким ..


AlexR пишет:
 цитата:
каким образом определяется справочное значение Ri?

При фиксированном значении Ug задаётся малое приращение Ua, измеряется соответствующее ему приращение Ia. Искомое Ri есть частное первого на второе. В первом приближении конечно.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:571
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:11.01.20 23:28.Заголовок:Пермяк пишет: Нет, ..


Пермяк пишет:
 цитата:
Нет, именно котангенс

Ну тогда сначала надо договариваться к какой оси угол будем брать.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6540
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:11.01.20 23:33.Заголовок:Во все времена угол ..


Во все времена угол отсчитывали от горизонтальной оси. И не обязательно бесконечно малые приращения: касательная может быть любой длины - угол всегда один и тот же.



Спасибо: 0
ПрофильЦитата Ответить





Пост N:55
Зарегистрирован:22.05.11
Откуда:РФ,Протвино
Рейтинг:1
ссылка на сообщение  Отправлено:12.01.20 01:19.Заголовок:SergeL пишет: При ф..


SergeL пишет:
 цитата:
При фиксированном значении Ug задаётся малое приращение Ua, измеряется соответствующее ему приращение Ia.

Это ясно.
В отечественных справочниках не нашёл режимов измерения Ri. Нашёл только в чешских.

Сайт: http://valvelab.al.ru/ Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6541
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:12.01.20 02:23.Заголовок:AlexR пишет: В отече..


AlexR пишет:
 цитата:
В отечественных справочниках не нашёл режимов измерения Ri

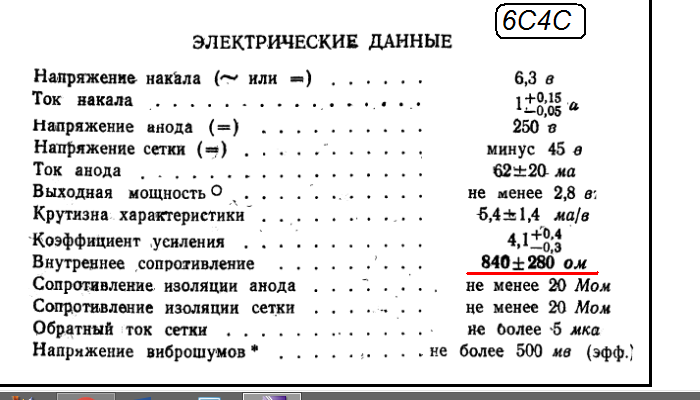

Странно... Вот например:

salman khan worth

А если Ri в явном виде не указано, то его легко вычислить:

upload photos forum

и т.д.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:572
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:12.01.20 02:56.Заголовок:AlexR пишет: не наш..


AlexR пишет:
 цитата:
не нашёл режимов измерения Ri

Открываете Кацнельсона, там для каждой лампы вначале "основные режимы при..." далее следуют значения режимов.

Леонид, для этого угла тангенс. Забейте в поиск "геометрический смысл производной". Там с картинками 100500 объяснений. Не верите инету- любой учебник по математике.
А про малые приращения - это я не для графоаналитических расчётов, , а для электрических измерений.

Спасибо: 1
ПрофильЦитата Ответить
moderator




Пост N:6542
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:12.01.20 03:33.Заголовок:SergeL , ну какой же..


SergeL, если возьмём тангенс (отношение противолежащего углу катета к прилежащему) то получим амперы делённые на вольты. Что получим? внутреннюю ПРОВОДИМОСТЬ, величину, обратную сопротивлению.

А если взять именно котангенс угла, получим вольты делённые на амперы, то есть - обратную проводимости величину - искомое внутр. СОПРОТИВЛЕНИЕ.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6543
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:12.01.20 04:38.Заголовок:https://i.postimg.cc..



увеличить рисунок: https://postimg.cc/qg4fXpNS

А вот попроще, из статьи Борноволокова в ВПР №008.
Почти без математики, котангенс здесь присутствует незримо :)



Спасибо: 0
ПрофильЦитата Ответить
