ссылка на сообщение  Отправлено:09.12.19 19:30.Заголовок:marshall jmp specialist 25w 2046


Принесли на восстановление. Заменено: силовой трансформатор, электролиты, лампы. Есть проблемка во втором каскаде усиления на ЕСС83. При нулевых положениях регуляторов громкости и ревербератора на сетке такая картинка https://postimg.cc/Mv5ZHPxk положительные всплески величиной 2,5мВ с частотой 100Гц, соответственно на аноде усиленное и в динамике своеобразный фон. Схема на https://elektrotanya.com

Спасибо: 0
ПрофильЦитата Ответить
Ответов -13 [только новые]







Пост N:2846
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.12.19 16:38.Заголовок:Вам так никто не отв..


Вам так никто не ответил.
На схему укажите точнее. Не нашел ее там.

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить



Пост N:43
Зарегистрирован:18.05.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.12.19 18:04.Заголовок:https://elektrotanya..


https://elektrotanya.com/marshall_jmp_specialist_25w_2046_sch.pdf/download.html
Да, хотелось бы, хоть направление...

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2847
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.12.19 19:25.Заголовок:Зачем заменен силово..


Зачем заменен силовой транс-тор и литы? Укажите напряжения в точках.

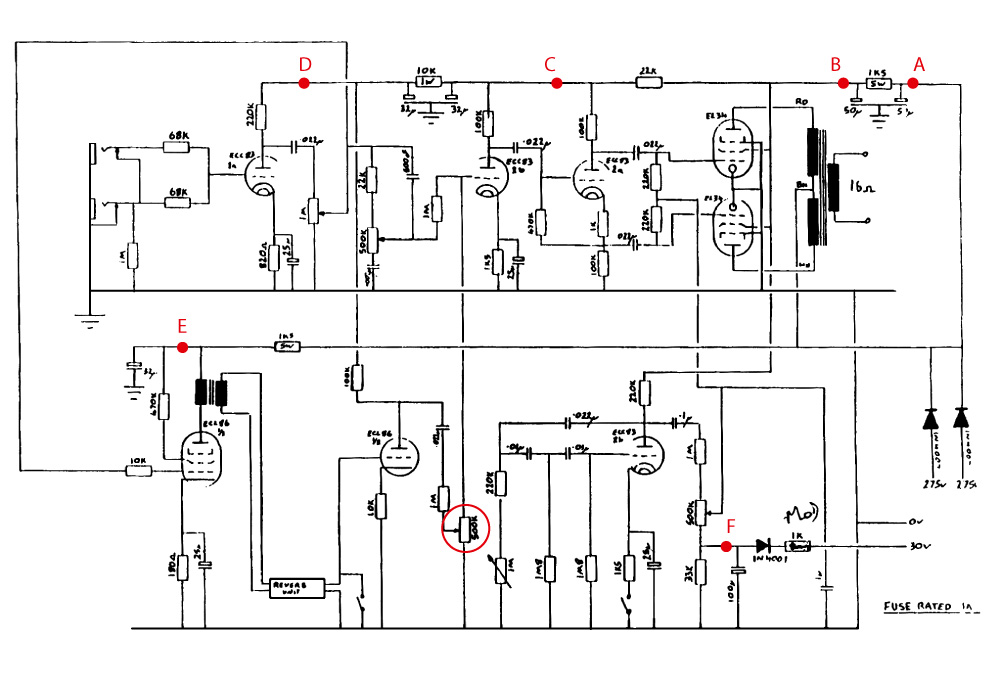

Посмотрите распайку лита в точке "С" и на обрыв регулятор ревербератора.

[url=https://postimages.org/]

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить



Пост N:44
Зарегистрирован:18.05.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.12.19 22:07.Заголовок:RedStar пишет: Заче..


RedStar пишет:
 цитата:
Зачем заменен силовой транс-тор и литы? Укажите напряжения в точках.
Посмотрите распайку лита в точке "С" и на обрыв регулятор ревербератора.

Ну что же, начнём издалека.
Силовой трансформатор заменён по причине отсутствия оригинального. Установлен Hammond 370FX.
Электролиты катодные заменены по причине потери ёмкости. В анодном питании электролиты в номинале.
Напряжения в точках:
А- 355В (пульсации 15В рр),
В- 354В (пульсации 0,5В рр) (вместо резистора для выявления дефекта поставлен дроссель),
С- 295В (пульсации нет),
D-288В (пульсации нет),
F- -29В. Лампы EL34, ЕСС83 новые.
Лампа ревербератора ECL86 для выявления дефекта вытянута. Регуляторы громкости и ревербератора в нулевом положении.
Режим второго каскада: на аноде 190В, на катоде 1,5В, на сетке 0В.

Возвращаемся в начало темы. На сетке второго триода положительные всплески величиной 2,5мВ с частотой 100Гц, на аноде около 60мВ.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2848
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:11.12.19 00:16.Заголовок:Проверьте Все резист..


Проверьте Все резисторы по первой сетке.
 цитата:
и на обрыв регулятора ревербератора.



Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить



Пост N:548
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:11.12.19 13:50.Заголовок:grat пишет: Возвращ..


grat пишет:
 цитата:
Возвращаемся в начало темы

А что происходит с фоном в первую секунду после отключения анодного? И то же самое после отключения накала?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:45
Зарегистрирован:18.05.12
Рейтинг:0
ссылка на сообщение  Отправлено:11.12.19 16:54.Заголовок:С резисторами и регу..


С резисторами и регулятором всё в порядке. Импульсы на сетке пропадают с отключением анодного. Так же их нет, если вытянуть выходные лампы EL34. Думал связано с потреблением тока, но пульсаций на анодном конденсаторе второго каскада не вижу, добавил даже ещё 100мкФ, картина таже.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:46
Зарегистрирован:18.05.12
Рейтинг:0
ссылка на сообщение  Отправлено:11.12.19 18:07.Заголовок:В догонку. Импульсы,..


В догонку. Импульсы, после включения, появляются плавно, по мере прогрева выходных ламп.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:663
Зарегистрирован:07.03.16
Рейтинг:1
ссылка на сообщение  Отправлено:11.12.19 21:21.Заголовок:grat пишет: Импульс..


grat пишет:
 цитата:
Импульсы, после включения, появляются плавно

100Гц - это пульсации анодного напряжения, их величина определяется L,R,C элементами фильтра...

PS: Еще возможна 100Гц наводка от анодной шины на сигнальную часть, когда вставлены и прогреты выходные лампы, потребление тока максимально...

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2849
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:11.12.19 21:36.Заголовок:Чего гадать. Регулят..


Чего гадать. Регулятор 500к от ревера является резистором утечки первой сетки.
Нижний вывод его возможно имеет плохой контакт с землей.
Тоже будет при плохом регуляторе громкости, при появлении тока сетки лампы ревера.

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить



Пост N:549
Зарегистрирован:13.10.10
Откуда:Йошкар-Ола
Рейтинг:2
ссылка на сообщение  Отправлено:12.12.19 14:20.Заголовок:grat пишет: но пуль..


grat пишет:
 цитата:
но пульсаций на анодном конденсаторе второго каскада не вижу

Пульсация с анодного лезет в первый каскад, там усиливается и приходит во второй. Увеличьте ёмкость фильтра в первом каскаде.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:47
Зарегистрирован:18.05.12
Рейтинг:0
ссылка на сообщение  Отправлено:12.12.19 18:40.Заголовок:Всё банально просто...


Всё банально просто. Спасибо доброму человеку (падла). Дефект внесли на каком-то этапе творчества. Оригинальный трансформатор, видимо, сгорел. Пытались ставить другой (насверлено лишних крепёжных отверстий).
И вот тут вопрос:
зачем-то на печатной плате удалена печатная дорожка, подводящая анодное к фильтрующему конденсатору лампы ревербератора (расположен по середине платы, длиной около 35см) и тут же, вместо неё брошен дублирующий провод. Провода от потенциометров к плате (длина некоторых более 15см) были разворошены, и тем самым нарушена заводская укладка. На этом этапе и появился фон. Видимо пытались устранять, установили анодный дроссель или дроссель ставили вместе с ремонтным силовиком. Дело тёмное. В итоге, через несколько десятилетий один энтузиаст (с баблом) решил восстановить усилитель в оригинале. Фон появлялся из-за близкого расположения провода от регулятора ревера (идёт прямо на сетку второй лампы, его-то я и наблюдал) и провода, дублирующего печатную дорожку до анодного конденсатора лампы ревербератора. Уложил провода, убрал дроссель и фон пропал. Форма помехи ввела в ступор.
Все спасибо

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2852
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:12.12.19 18:47.Заголовок:grat пишет: зачем-т..


grat пишет:
 цитата:
зачем-то на печатной плате удалена печатная дорожка, подводящая анодное к фильтрующему конденсатору лампы ревербератора

А я о чем ранее говорил? Было бы фото разводки.
 цитата:
Посмотрите распайку лита в точке "С"

и "Е", которая видимо связана "землей".
grat пишет:
 цитата:
Фон появлялся из-за близкого расположения провода от регулятора ревера

Так само собой, при 500к так и будет.
Я рад, что у вас получилось! Удачи!

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
