ссылка на сообщение  Отправлено:10.08.19 13:51.Заголовок:Трансформаторное железо.


Трансформаторное железо.
Тема отделена.

Спасибо: 0
Профиль
Ответов -292 ,стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 All [только новые]


eth5



Не зарегистрирован
Зарегистрирован:01.01.70
ссылка на сообщение  Отправлено:13.08.19 02:23.Заголовок:Buran81@inbox.ru пиш..


Buran81@inbox.ru пишет:
 цитата:
типа он настолько крут и хорош но и дорог, что на силовики и хай би прокатит! Мол максимум добавишь на нем сечение и все будет ништяк. Правильно?

не правильно на силовики хай би больше подходит так как индукция насыщения больше просто я имел в виду что и на аморфе можно силовик сделать если что, короче достал ты , сам то мотаешь на аморфе или только хай би?

Спасибо: 0
Buran81@inbox.ru





Пост N:465
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-1
ссылка на сообщение  Отправлено:13.08.19 03:15.Заголовок:Кузьмич пишет: О ч..


Кузьмич пишет:
 цитата:
О чём ты говоришь???

Говорю я вот о чем:

Это тебе про так наз. липовую формулу. Ну которая типа с подмагничиванием не работает.

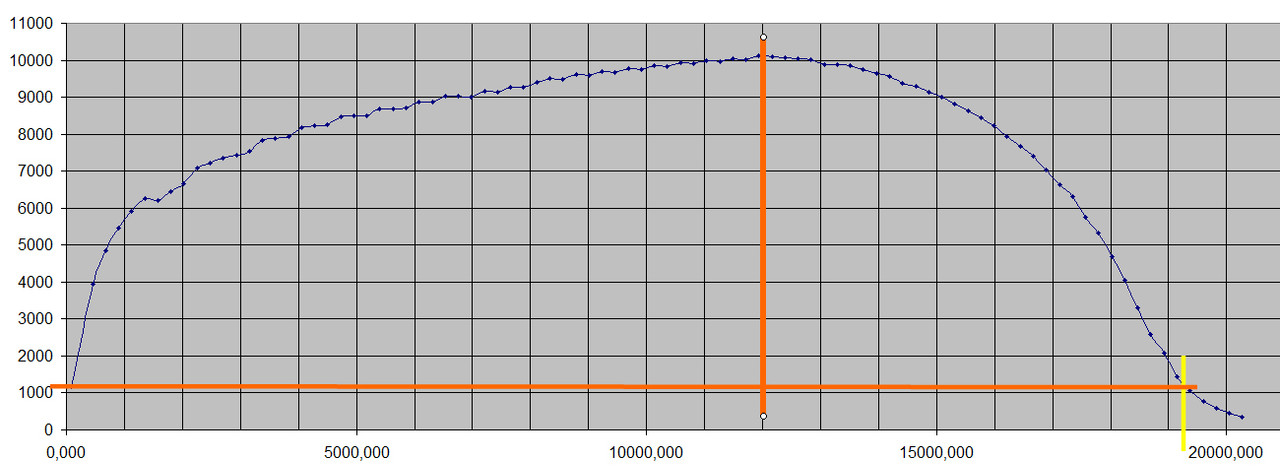

Это тебе про Начальную магнитную проницаемость :
Что это такое и с чем ее едят



Ну а это как говорится на пагоны :



П.С
Школьные книжки по Физики ,ты сам поищи. А то их разных много ,а мне в лом столько времени на тебя тратить.

Спасибо: 1
Профиль
Buran81@inbox.ru





Пост N:467
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-1
ссылка на сообщение  Отправлено:13.08.19 03:43.Заголовок:eth5 пишет: сам то ..


eth5 пишет:
 цитата:
сам то мотаешь на аморфе

Сколько хочешь и постоянно...



site photo upload



Спасибо: 3
Профиль
Buran81@inbox.ru





Пост N:477
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-2
ссылка на сообщение  Отправлено:13.08.19 16:44.Заголовок:eth5 пишет: Да там..


eth5 пишет:
 цитата:
Да там еще с переводом разобраться нужно , а в двух словах нельзя объяснить? есть же еще загадочное м2 и как оно по сравнению с хиб

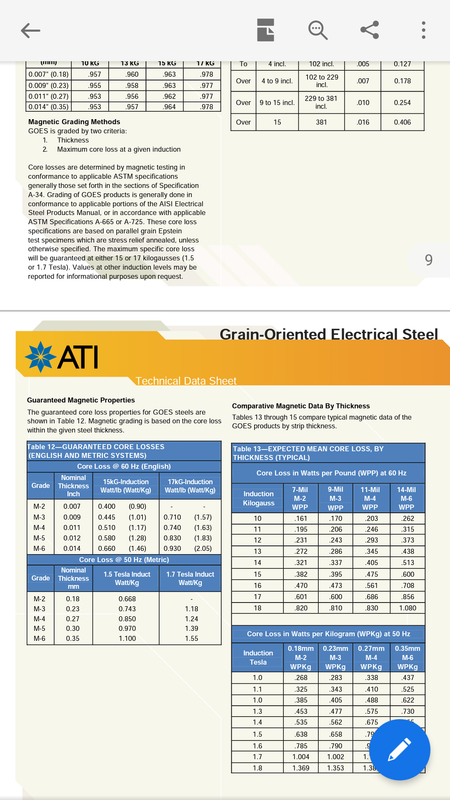

В двух словах: при одинаковой толщине ленты у HiB Больше проницаемость, меньше потери ... Короче лучше во всем.

М2 - это лента с толщиной 0.18мм. Потери близкие как у HiB (0.23mm) 0.9-1watt/kg, но на 1.5Тл 60Гц. У HiB эти потери на 1.7Тл.,50Гц. За проницаемость не знаю. Это по видимому редкая толщина...не везде тз ней крутят.


Спасибо: 1
Профиль
Дмитрий Андреев
постоянный участник




Пост N:18
Зарегистрирован:20.06.09
Рейтинг:3
ссылка на сообщение  Отправлено:14.08.19 02:27.Заголовок:Много было сказано в..


Много было сказано в ветке за пару дней....
Про железо 3408 в том числе. Знаком с ним.
Вот мои измерения 3408.
Это не М4 и не HiB, но уже много лучше, чем железяка от ОСМ!
Про 3409 постараюсь завтра сделать измерения.

photo url

Спасибо: 0
Профиль
U.L.F.
постоянный участник




Пост N:4224
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:11
ссылка на сообщение  Отправлено:14.08.19 02:38.Заголовок:А 3408 идёт на ШЛ се..


А 3408 идёт на ШЛ сердечники? Из него же вроде только торы навивают?

Спасибо: 0
Профиль
Дмитрий Андреев
постоянный участник




Пост N:20
Зарегистрирован:20.06.09
Рейтинг:3
ссылка на сообщение  Отправлено:14.08.19 02:52.Заголовок:А вот М6 от АльтАуди..


U.L.F., есть такие. Украина делает.

А вот М6 от АльтАудио:


.................
Тут гуторили об аморфе и давали ссылку на Альтаудио.
Да, там есть аморф, но.... по моим данным только для импульсных блоков питания, причем оч. рекомендую!

А вот сердечник от Ашинского предприятия.
Чем не М4????



Спасибо: 0
Профиль
Дмитрий Андреев
постоянный участник




Пост N:22
Зарегистрирован:20.06.09
Рейтинг:3
ссылка на сообщение  Отправлено:14.08.19 03:06.Заголовок:А вот долгожданный с..


А вот сердечник от Ашинского предприятия.
Чем не М4????



Спасибо: 0
Профиль
Buran81@inbox.ru





Пост N:485
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-2
ссылка на сообщение  Отправлено:14.08.19 03:46.Заголовок:Дмитрий Андреев пише..


Дмитрий Андреев пишет:
 цитата:
Много было сказано в ветке за пару дней....
Про железо 3408 в том числе. Знаком с ним.
Вот мои измерения 3408.
Это не М4 и не HiB, но уже много лучше, чем железяка от ОСМ!
Про 3409 постараюсь завтра сделать измерения.

Это НЕ измерения стали 3408,это измерение хренового ,украинского станка ,на котором резали этот МП.
Я же на АП вам помнится рассказывал про тех.зазоры?Не?
А вот настоящие измерения этой стали ,с проницаемостью под 40000

photo to url

А это уже японская лента HiB с проницаемостью за 80000



Ну, а М6 было выложено выше

Спасибо: 1
Профиль
Serg_AD





Пост N:246
Зарегистрирован:08.10.10
Откуда:Оренбург
Рейтинг:2
ссылка на сообщение  Отправлено:14.08.19 11:49.Заголовок:Buran81@inbox.ru пиш..


Buran81@inbox.ru пишет:
 цитата:
пишут не понимающие в теме.
Хай Би так же обозначается как М0H и далее толщина ленты. например М0H( 0.23mm) , HiB (0.3mm)....

Карта пишет:
 цитата:
М4 бывает простое и Хиб

Василий, не уподобляйтесь...

В разные годы Eilor Magnetic по-разному обозначал материал сердечника, сейчас в обозначении индекс HiB вообще отсутствует. Возможно, когда-то и был тип М4 (HiB). Сами буквы HiB обозначают уровень потерь на 50 Гц.



Каталог 6-летней давности



Спасибо: 0
Профиль
Карта





Пост N:1260
Зарегистрирован:16.04.09
Откуда:Ростов-на-Дону
Рейтинг:2
ссылка на сообщение  Отправлено:13.10.19 04:03.Заголовок:Serg_AD пишет: В ра..


Serg_AD пишет:
 цитата:
В разные годы Eilor Magnetic по-разному обозначал материал сердечника

Возможно, оттуда запомнилось.

Buran81@inbox.ru пишет:
 цитата:
Ну почитай при каких напряженностях поля она снимается

Это важно! Но все игнорируют.
Зеленые сердечники ст. 3413 - при 2000. У нас с пяти попыток не получилось добыть звук. Потом увидел у тов. Комиссарова - "валяется за/под станком"
 цитата:
Что такое железо HiB ?
Для примера - только что сделанный силовик для предусилителя.
Мощность 150ватт .Индукция 0.85Тл
Ток Х.Х 6.7мА

И шо?
Гигантский силовик, что не гут...
Торы 3408 - оптимум 1.3Тл, стандарт 1.5Тл, если припрет, можно и 1.6.
Визг стоял и от тока ХХ - от 0.85мА; 4 - не редкость.
 цитата:
3408 очень хорошая современная сталь. Сильно лучше, чем немецкая М6

Две беды:
- рубить не выходит,
- цену ШЛ-ов производителю считать ВЛОМ. А когда посчитает - дешевле туристом-космонавтом полетать.

U.L.F. пишет:
 цитата:
А 3408 идёт на ШЛ сердечники? Из него же вроде только торы навивают?

Добрый вечер!

Дмитрий Андреев пишет:
 цитата:
есть такие. Украина делает.

Хм... Это реклама такая?

Спасибо: 0
Профиль
Карта





Пост N:1262
Зарегистрирован:16.04.09
Откуда:Ростов-на-Дону
Рейтинг:2
ссылка на сообщение  Отправлено:13.10.19 04:30.Заголовок:eth1 пишет: малые с..


Последнее.
Зажмурился и приобрел сегодня ферриты.
"Васька проснется, а голова-то - в тумбочке! Вот смеху-то будет!"

eth1 пишет:
 цитата:
малые сигналы наше всё

- для этого.

Спасибо: 0
Профиль
Buran81@inbox.ru





Пост N:864
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-4
ссылка на сообщение  Отправлено:13.10.19 04:43.Заголовок:Карта пишет: Это в..


Карта пишет:
 цитата:
Это важно! Но все игнорируют.
Зеленые сердечники ст. 3413 - при 2000. У нас с пяти попыток не получилось добыть звук. Потом увидел у тов. Комиссарова - "валяется за/под станком"

А что не так с 3413? Что такое 2000, витки?
А я видел посты про "звуковое " железо Э46. Так что теперь каждое, подобное всерьез воспринимать?
 цитата:
Торы 3408 - оптимум 1.3Тл, стандарт 1.5Тл, если припрет, можно и 1.6.
Визг стоял и от тока ХХ - от 0.85мА; 4 - не редкость

Ну, если припрёт, то и ТАН зелёный тоже нормально.
Но мы вроде про трансформаторы для Высокого класса аппаратуры говорим, а не для радиоточки . Для этого 1.6Тл как-то несерьёзно .
А что это за тор, у которого ток Х.Х 0.85мА и при этом индукция на пределе?

Спасибо: 0
Профиль
Карта





Пост N:1263
Зарегистрирован:16.04.09
Откуда:Ростов-на-Дону
Рейтинг:2
ссылка на сообщение  Отправлено:13.10.19 04:45.Заголовок:Buran81@inbox.ru пиш..


Buran81@inbox.ru пишет:
 цитата:
Что такое 2000

А/м, напряженность.
1.6 делали 1 раз, ограничение по габаритам.
 цитата:
А что это за тор, у которого ток Х.Х 0.85мА и при этом индукция на пределе?

Кто говорил, что инд. на пределе?
Скорее всего, была 1.3.

Спасибо: 0
Профиль
Buran81@inbox.ru





Пост N:865
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-4
ссылка на сообщение  Отправлено:13.10.19 04:46.Заголовок:Ааа..... А индукция ..


Ааа.....
А индукция какая при этой напряженности?
Есть кривая намагничивания?

Спасибо: 0
Профиль
Карта





Пост N:1264
Зарегистрирован:16.04.09
Откуда:Ростов-на-Дону
Рейтинг:2
ссылка на сообщение  Отправлено:13.10.19 04:49.Заголовок:Buran81@inbox.ru пиш..


Buran81@inbox.ru пишет:
 цитата:
А индукция какая при этой напряженности? Есть кривая намагничивания?

Она, 3413, нормируется для этой напр-ти, полагаю, где-то есть кривые. Не особо интересно.

Головняк начинается с ферритами.
Но игра того стОит.

Спасибо: 0
Профиль
Buran81@inbox.ru





Пост N:866
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-4
ссылка на сообщение  Отправлено:13.10.19 05:08.Заголовок:Карта пишет: Кто г..


Карта пишет:
 цитата:
Кто говорил, что инд. на пределе? Скорее всего, была 1.3.

А что он тогда гудел?
Накручен абы как?

Спасибо: 0
Профиль
Карта





Пост N:1266
Зарегистрирован:16.04.09
Откуда:Ростов-на-Дону
Рейтинг:2
ссылка на сообщение  Отправлено:13.10.19 05:11.Заголовок:Слышно было? Где гов..


Слышно было?
Где говорилось, что он гудел?

Спасибо: 0
Профиль
Пермяк
moderator




Пост N:6318
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:24
ссылка на сообщение  Отправлено:13.10.19 15:38.Заголовок:Карта пишет: 3413, н..


Карта пишет:
 цитата:
3413, нормируется для этой напр-ти, полагаю, где-то есть кривые.


Снимал Е.Карпов

upload photos for forums

bbcode image

Спасибо: 0
Профиль
Buran81@inbox.ru





Пост N:867
Зарегистрирован:11.05.15
Откуда:Израиль,Ариель
Рейтинг:-4
ссылка на сообщение  Отправлено:13.10.19 17:38.Заголовок:Пермяк пишет: Снима..


Пермяк пишет:
 цитата:
Снимал Е.Карпов

Это "снимки" НЕ марки стали ,а конкретных магнитопроводов с их погрешностью реза и качеством производства....
Хотелось бы именно кривые намагничивания самой стали. Например образец не резанного тора.

Спасибо: 0
Профиль
