Отправлено: 18.01.09 05:03. Заголовок: ТУ-50М, ТУ100М

Оконечник с фазиком от ТУ-50М,

можно поставить ещё по лампе в параллель? Что изменить нужно будет?

 Отправлено: 09.06.11 22:03. Заголовок: АМЛ пишет: Ну так е..

АМЛ Не-е, я не Вас имел в виду, я про то, что с правильно намотанным трасом и гитарный усь лучше звучит.

 Отправлено: 03.08.11 03:26. Заголовок: Нашёл,давно с Портал..

Нашёл,давно с Портала сохранял, может кому пригодится:

Данные вых тр. усилителей ТУ-50М, ТУ-100М, УМ-50:
- первичная обмотка, провод 0,25, секции 412+412 ср точка 414+412,
- вторичная обмотка 30В, провод 1мм, 5+31 витков одна секция + вторая секция 36 витков.
- вторичная обмотка 120В, провод 0,25 мм, две секции по 119 витков.
- обмотка ООС, провод 0,25 мм, 3+3 витка.

При родном подключении первичной обмотки 2х824 витка
(индуктивность плеча 7-7,5 Гн, всей обмотки - 25 Гн,
и вторичке 72 витка, коэфф. трансформации - 22,88
Если секции вторички соединить параллельно, Ктр - 45,77

Если секции обмотки 120В подключить последовательно с первичной обмоткой,
получим общее число витков первичной обмотки 119+412+412 ср точка 412+412+119
и вторичке 72 витка, коэф. трансформации - 26,19
Если секции вторички соединить параллельно, Ктр - 52,28.

Апгрейд: В разделе Портала "Прочее-схемы-№36" приведена схема выходника от ТУ-100,
причем в доработанном кем-то виде (в исходном виде обмотки 3-5 и 16-17 включены последовательно - выход 30В/18 Ом; 36+36 вит. D=1.0).
С целью убиения сразу двух зайцев: расширения полосы вниз
(от позорных 55Гц в родном виде) и возможности работы на нагрузку 8 Ом
- была произведена доработка данного девайса.
Бывшие вторичные обмотки 1-2 и 18-19 (по 119 вит.)
были расчленены перекусыванием соединения 2-18 на щечке транса и
затем подключены последовательно к первичке (т.е. вывод 2 соед.
с выводом 6, а 18 - с выводом 15). Колпачки припаиваются к выводам 1(А6) и 19(А15).
При этом индуктивность первички увеличивается на 35%, одновременно меняется и Ктр, что дает возможность подключения нагрузки 8 Ом к выводам вторички
4-17 (31+36 вит.D=1.0).
В таком виде транс обеспечивает 45 Вт/8Ом с полосой 30-22000 Гц на родном усе ТУ-50.
При необходимости работы на более низкоомную нагрузку (2-4 Ом)
можно обмотки 3-5 и 16-17 расчленить,перекусив соединение на щечке 5-16,
и соединить их параллельно ( т.е. 3 с 16 и 5 с 17).

 Отправлено: 20.03.15 03:50. Заголовок: Ага, или у меня руки..

Гляньте, какую весч мне друг с Москвы сегодня прислал... 65-й год, прям ретро)))) жаль проигрывателя винила нет, кто-то себе снял :((

 Отправлено: 20.03.15 12:14. Заголовок: На том проигрывателе..

На том проигрывателе винила, что стоял в этом аппарате, только граммофонные пластинки с речью Сталина можно было слушать. На выходе Г807 стояли.
(ЛАМПОВЫЙ ТРАНСЛЯЦИОННЫЙ УСИЛИТЕЛЬ ТУ-100М)

 Отправлено: 20.03.15 21:22. Заголовок: SS.Rusakov пишет: Н..

SS.Rusakov пишет:

цитата:

На том проигрывателе винила,

Скорее не винила, а шеллака. В те времена диски бьющиеся были из шеллака.

 Отправлено: 22.03.15 04:56. Заголовок: Пластинок с речью Ст..

Пластинок с речью Сталина у меня нет, значит и винил тот мне не нужен :)))))
Коллега на работе обещал подогнать винил, что там, пока не знаю, но что-то более свежее ;)

Вчера разрисовал обмотки выходного транса.
Вот что вышло.


Чуть выше рекомендуют отключить вторичку 120 вольт и добавить к первичке.
Вот о чём речь.
Скрытый текст

При родном подключении первичной обмотки 2х824 витка (индуктивность плеча 7-7,5Гн, всей обмотки 25Гн) и вторичке 72 витка, коэфф. трансформации - 22,88 Если секции вторички соединить параллельно, Ктр - 45,77 Если секции обмотки 120В подключить последовательно с первичной обмоткой, получим общее число витков первичной обмотки 119+412+412 ср точка 412+412+119 и вторичке 72 витка, коэф. трансформации - 26,19 Если секции вторички соединить параллельно, Ктр - 52,28. Апгрейд:В разделе Портала "Прочее-схемы-№36" приведена схема выходника от ТУ-100, причем в доработанном кем-то виде (в исходном виде обмотки 3-5 и 16-17 включены последовательно - выход 30В/18 Ом; 36+36 вит. D=1.0). С целью убиения сразу двух зайцев: расширения полосы вниз (от позорных 55Гц в родном виде) и возможности работы на нагрузку 8 Ом - была произведена доработка данного девайса. Бывшие вторичные обмотки 1-2 и 18-19 (по 119 вит.) были расчленены перекусыванием соединения 2-18 на щечке транса и затем подключены последовательно к первичке (т.е. вывод 2 соед. с выводом 6, а 18 - с выводом 15). Колпачки припаиваются к выводам 1(А6) и 19(А15). При этом индуктивность первички увеличивается на35%, одновременно меняется и Ктр, что дает возможность подключения нагрузки 8 Ом к выводам вторички 4-17 (31+36 вит.D=1.0). В таком виде транс обеспечивает 45Вт/8Ом с полосой 30-22000 Гц на родном усе ТУ-50. При необходимости работы на более низкоомную нагрузку (2-4 Ом) можно обмотки 3-5 и 16-17 расчленить,перекусив соединение на щечке 5-16, и соединить их параллельно ( т.е. 3 с 16 и 5 с 17).

При этом, получается, что даже нет смысла перекоммутировать 30-вольтовую вторичку.
Только я планирую не трогать анодные выводы, они дебёло сделаны и как раз по месту.
Хочу соединить с другого края обмоток.
Цветом обвёл, как я планирую сделать.
Зелёным - это как вариант для более низкоомной нагрузки.

А ещё заменю кондюки по питанию, в наличии 4 шт. 330х400 вольт, по две штуки на 1 усь (на канал) для умножителя, и ещё некоторые другие кондюки.
Придётся менять диоды и ставить термисторы... Смотрю, по всем схемам рисуют просто мощные резисторы, но зачем терять лишние вольты, когда есть такая замечательная весч.

 Отправлено: 22.03.15 07:06. Заголовок: Проверил мою мысль п..

Проверил мою мысль по коммутации обмоток другими концами, заодно проверил синфазность.
Синфазность верная, а преимущество в оставлении родных выводов на аноды и в том, что ничего резать не надо, пермычка 2-18 уже имеется, только подпаивайся.

Подключил к 30-ти вольтовой обмотке накал и мерял на выводах на аноды.
Итого: (вхолостую, без нагрузки) вход 6,8 вольт
родная схема между анодами 156в./6,88 = к.тр. 22,7
с подключенными вторичками - 177в./6,78в. = коэф.тр-ции 26,1
Практически как расчётные. (см.4 поста выше)

Вот теперь вопрос резать или нет 30-ти вольтовую вторичку, чтобы запараллелить и использовать её на 8ом.

собственные сопротивления обмоток невелики
Родная первичка (17,6+17,6)ом
Вторичка,кусок от 120вольт - (3,6+3,6)ом
вторичка 30 вольт - 0,3 ома

Сопротивление:
(родная вторичка 30вольт рассчитана на 18 омную нагрузку)

Родная схема: (22,88)²*(18+0,3) = (9579,95+35,2) = 9615 ом.
+подключенная вторичка и если брать в расчёт сопротивление между анодами 9615, то вторичка получается на нагрузку 13,97 ом
+вторичка(120 вольт) и если подцепить к 30-ти вольт. вторичке 8 ом, то между анодами сопротивление = 5728 ом
если порезать 30-ти вольт вторичку, подключить в параллель и к нагрузке 8 ом, то между анодами = 22721 ом,
....чёйт многовато.

 Отправлено: 22.03.15 14:28. Заголовок: Был еще такой пост, ..

Был еще такой пост, но не нашел где, а копия осталась:

Еще проще доработать транс от ТУ 100, не перематывая его.
В разделе Портала "Прочее-схемы-№36" приведена схема выходника от ТУ-100,
причем в доработанном кем-то виде (в исходном виде обмотки 3-5 и 16-17
включены последовательно - выход 30В/18 Ом; 36+36 вит. D=1.0).
С целью убиения сразу двух зайцев: расширения полосы вниз
(от позорных 55Гц в родном виде) и возможности работы на нагрузку 8 Ом
- была произведена доработка данного девайса.
Бывшие вторичные обмотки 1-2 и 18-19 (по 119 вит.)
были расчленены перекусыванием соединения 2-18 на щечке транса и
затем подключены последовательно к первичке (т.е. вывод 2 соед.
с выводом 6, а 18 - с выводом 15). Колпачки припаиваются к выводам 1(А6) и 19(А15).
При этом индуктивность первички увеличивается на35%, одновременно меняется
и Ктр, что дает возможность подключения нагрузки 8 Ом к выводам вторички
4-17 (31+36 вит.D=1.0).
В таком виде транс обеспечивает 45Вт/8Ом с полосой 30-22000 Гц на родном усе ТУ-50.
При необходимости работы на более низкоомную нагрузку (2-4 Ом)
можно обмотки 3-5 и 16-17 расчленить,перекусив соединение на щечке 5-16,
и соединить их параллельно ( т.е. 3 с 16 и 5 с 17).

А вообще, в этом трансе железо хорошее, а провода мало, больше бумаги. Просится под перемотку. Или для гитарника.

 Отправлено: 22.03.15 18:36. Заголовок: Ещё мне не нравиться..

Ещё мне не нравится штатная схема с удвоителем напряжения.

В этом усилителе два сетевых транса, выходное (на Х.Х.) ~265вольт.
Есть мысль выкинуть штатный выпрямитель...
и сделать для каждого транса свой мостовой выпрямитель.
т.е. получу два блока с напряжением Х.Х. 366 вольт.
Подключив их последовательно получу анодное ~700вольт и сеточное ~350вольт.

Удобство в применении нормальных электролитов на напряжение 400-450 вольт, (собсно, я э-литов выше 680в. не видал)
и как мне кажется лучшего режима для электролитов.

Минус, ВОЗМОЖНО, в поднятии напряжения на сетевых обмотках, хотя это лишь предположение.

 Отправлено: 23.03.15 12:26. Заголовок: WIND пишет: Подключи..

WIND пишет:

цитата:

Подключив их последовательно получу анодное ~700вольт и сеточное ~350вольт.

А для чего?



Вот такие предельные цифры.

Учитывая проявляемый Вами интерес

 Отправлено: 23.03.15 19:23. Заголовок: А для чего? ну.. та..

Пермяк пишет:

цитата:

А для чего?

ну.. там по штатной схеме после удвоителя так и получается 600-700 вольт анодное
правда там по штатной и накал был 7,4 вольта. Переключил сетевую с 220 на 240 вольт - стало нормально.

... теперь буду разбираться, что за цифры Вы мне дали :)
надо понять и переварить

 Отправлено: 21.08.15 02:01. Заголовок: majordom22 Без доба..

majordom22
Без добавления ламп,с переделкой транса 6-8 Ом колонки подойдут?
Не сильно лампы нагрузяться.

 Отправлено: 21.08.15 05:07. Заголовок: студент, Виталий maj..

студент, Виталий majordom22 умер...
Вы бы сначала ознакомились с форумом вообще, а не пытались выхватывать только и в данный момент Вас интересующее...

 Отправлено: 22.08.15 13:43. Заголовок: AVB Перекомутировал ..

AVB, я перекоммутировал выходной трансформатор, сильный фон. Отчего? Непонятно. Нагрузка 6 Ом.

 Отправлено: 22.08.15 20:30. Заголовок: Фон в пушпульном вых..

Фон в пушпульном вых. каскаде, после перекоммутации выходника, обычно возникает, если неверно перекоммутирована первичка.

 Отправлено: 11.09.15 15:35. Заголовок: Пермяк Трансы полежа..

Пермяк, трансы полежат пока, до лучших времён...

 Отправлено: 09.12.23 13:56. Заголовок: про ум 50 и ту 50

Спасибо всем .У меня скопилось больше десятка шасси от ту-50 ум -50 им я их использую в виа на голос и игровые.Естественно все с переделкой выходника и входного каскада.и еще если поставить вместо г 807 лампы 6550 это что то такая плотность звука но нужно поиграть с биас -36 -45 . ставил ел 34 я бы сказал ватная лампа как транзисторная.жду кт150 охота ее впиндюрить.

 Отправлено: 03.03.24 22:23. Заголовок: Радиорубка

В далекие годы, 1966-1968, командовал радиорубкой в школе. Начал вспоминать, какое там было оборудование. Помнится зрительно и приблизительно... Так попал сюда.

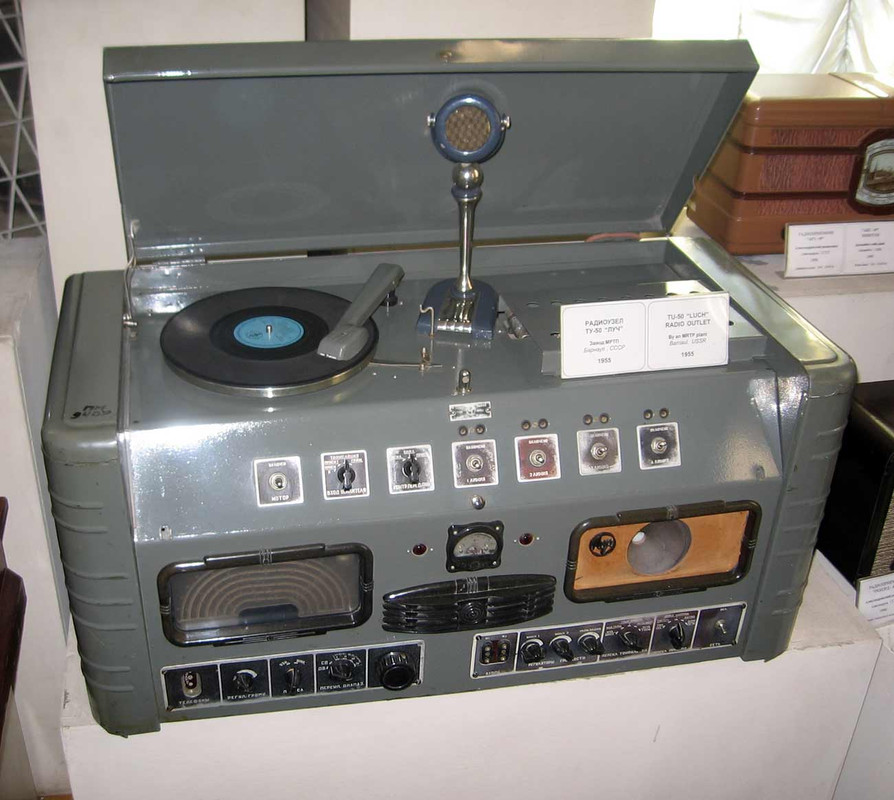

Аппарат был вот такой (конечно, фото нашел в и-нете), жаль, тогда не было смартфонов:



Там был хороший приемник, кажется, от 16 метров КВ, да еще с переключателем узкая-широкая полоса. Слушал всякие радиостанции...

Никогда не думал, что его можно использовать в HiFi... Его предназначение - "матюгальники" жестяные и трансляционные репродукторы с динамиками по 0,25 ватта.
Так что полоса от 70 Гц до 10 кгц, больше ему и не нужно было.
Но советские инженеры, похоже, делали все с большим запасом.

Помню, внутри было два блока, по 4 лампы 6П3С в входном каскаде, двухтактные, по две в параллель.
Выпрямитель на кенотронах 5Ц3С, кажется (но не ПП диодах, это точно).
Нагрузка - примерно 40 классов с трансляционными репродукторами по 0,25 ватта (скорее всего) и штук 10 "колокольчиков" (по одному на каждом этаже из 4-х но в школе было два крыла, так что умножаем на два, плюс вестибюль и актовый зал, мощность не помню, но ватт по 10. Так что нагрузка полная, даже с небольшим перебором. Однако длинные провода добавляли сопротивления...


Гонял на переменах Битлз и Высоцкого, никто меня за это не ругал, как ни странно...

 Отправлено: 03.03.24 22:55. Заголовок: О выходных трансформ..

О выходных трансформаторах: один знакомый у меня делал копии усилителей Маршал (неотличимые от оригинала), мотал выходные трансформаторы сам, делал секционированные обмотки для снижения проходной емкости. Высоковольтные обмотки входные делил, кажется, секции на четыре.
О лампах: помнится, линейность у 6П3С намного лучше, чем у генераторных Г807 и ГУ50. И, конечно, в выходные каскады лампы отбираются одинаковые по крутизне вольтамперных характеристик.

 Отправлено: 04.03.24 14:01. Заголовок: Радио1963 пишет: де..

Радио1963 пишет:

цитата:

делал секционированные обмотки для снижения проходной емкости

На всякий случай уточню. Секционируют для снижения индуктивности рассеяния. Паразитная ёмкость при этом растёт.
А так то да. Тоже командовал радиорубкой, только на десяток лет позже. Усилитель электрон-104, вертак вега-10? (забыл), магнитофон илеть-101.
