Отправлено: 11.06.19 23:19. Заголовок: Усилитель УО-21

Давно лежит такой усилитель, визуально весь целый, никто не копался. Подскажите, кто знает, как его запустить и применить в качестве тестового и прогонного усилителя.
Вопросы простые: как 220 подавать, куда динамики подключать, куда сигнал с источника. Переделывать задача не стоит, надо просто чтобы работал.
Нагрузка - обычные динамики, качестве источника будет генератор Г3-33.
Нашёл только что там секционная выходная обмотка и её можно перекоммутировать параллельно.

 Отправлено: 12.06.19 09:49. Заголовок: Желательно фото. вот..

Желательно фото.

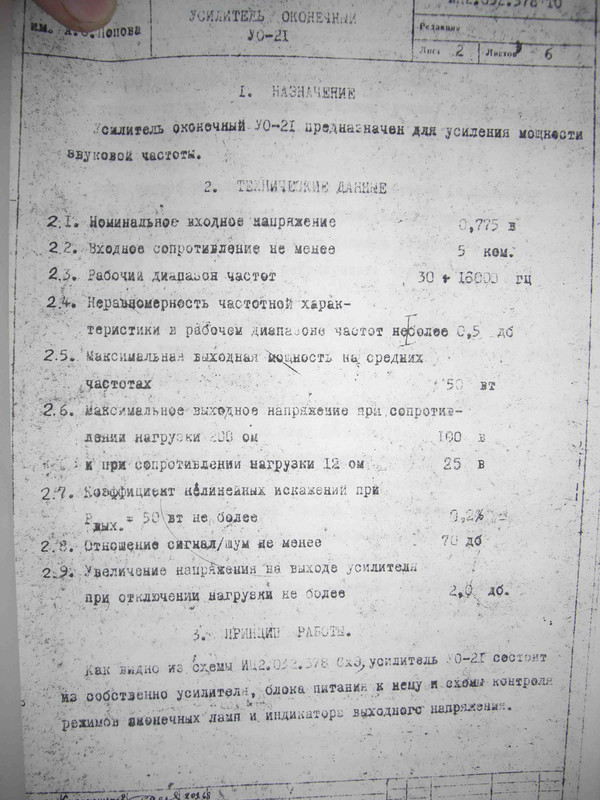

вот нашел схему

 Отправлено: 12.06.19 09:51. Заголовок: Не уверен на 100 % ч..

Не уверен на 100 % что схема соответствует Вашему.
Сеть подать на контакты 4 5 в правом верхнем углу.
На всякий случай проверить до сетевого выключателя.

 Отправлено: 12.06.19 15:39. Заголовок: Что понравилось в эт..

Что понравилось в этой схеме - доп. резисторы в 1 кОм в анодах (можно меньше). Сам так делаю. Реально "убивает" различных "паразитов" и более-менее выравнивает баланс.

 Отправлено: 12.06.19 15:47. Заголовок: Скорее всего соответ..

Схема скорее всего соответствует.
Как понимаю на выводы 4 и 5 подавать 220 V. Нагрузку подключать к 1 и 2. А подавать сигнал на другую колодку. Будет это всё работать, если усилитель исправен?
Там вроде как балансный вход, что с ним делать? На генераторе два вывода: сигнал и земля, а тут три.
Читал где-то что выходные обмотки соединены последовательно для 100 вольтовых трансляционных сетей и надо их перекоммутировать параллельно. На схеме уже параллельно.

Если заработает понадобится корпус для усилка, а то у меня только шасси. Возможно ли его достать?

 Отправлено: 12.06.19 17:06. Заголовок: Корпус

Недорогие корпуса есть в китае. см. aliexpress.com

 Отправлено: 12.06.19 18:16. Заголовок: Дмитрий Рутковский п..

Дмитрий Рутковский пишет:

цитата:

Как понимаю на выводы 4 и 5 подавать 220 V. Нагрузку подключать к 1 и 2. А подавать сигнал на другую колодку.

Верно.
Вход не балансный. Можно трансформатор исключить. И подавать на регулятор громкости.

 Отправлено: 12.06.19 20:17. Заголовок: Завтра попробую запу..

Завтра попробую запустить.
Корпус на али поискал, это нереальное занятие. Может есть у кого оригинальный в любом состоянии?

 Отправлено: 12.06.19 21:30. Заголовок: Дмитрий Рутковский п..

Дмитрий Рутковский пишет:

цитата:

Может есть у кого оригинальный в любом состоянии?

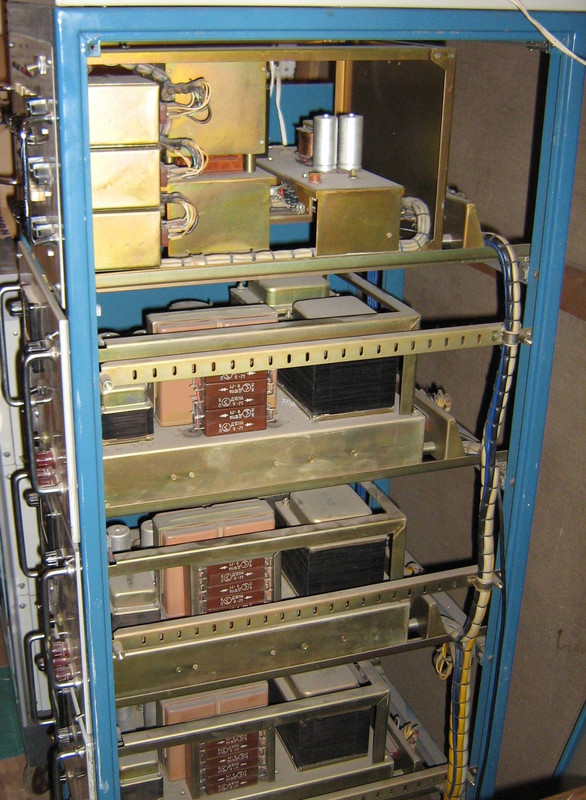

Оригинальный корпус немного большеват будет ...

 Отправлено: 12.06.19 21:41. Заголовок: Они что, по одному н..

Они что, по одному не применялись?
Ничего, готов купить как есть. Лишнее отрежем.

 Отправлено: 13.06.19 20:04. Заголовок: Смущает трансформато..

Смущает трансформатор на входе. Неизвестен коэфф трансформации.
Судя по назначению усилителя вряд ли он 1:1 и вряд ли имеет широкую полосу. Я бы его исключил.

 Отправлено: 14.06.19 04:26. Заголовок: Если я отпаяю верхни..

Если я отпаяю верхний провод от регулятора и подам туда сигнал с генератора - ничего не сгорит?

 Отправлено: 14.06.19 08:22. Заголовок: От этого не сгорит...

От этого не сгорит.

 Отправлено: 17.06.19 05:17. Заголовок: Входной транс ВТ-116..

Входной транс ВТ-116 повышающий, коэффициент трансформации - 4.
Тройной экран, каркас со средней щекой, полоса маленькая, давно мерял, не помню.
L1=3,4 H, L2=53 H. Выходной транс намотан очень рыхло и пышно, много бумаги и фторопласта, мало провода.
Индуктивность рассеяния будет наверное большая.
http://forum.cxem.net/index.php?/topic/147784-%D0%BB%D0%B0%D0%BC%D0%BF%D0%BE%D0%B2%D1%8B%D0%B9-%D1%83%D0%BD%D1%87-%D1%83%D0%BE-21-%D0%B8%D0%BD%D1%84%D0%BE%D1%80%D0%BC%D0%B0%D1%86%D0%B8%D1%8F/

 Отправлено: 20.06.19 15:31. Заголовок: Что-то уже не хочетс..

Что-то уже не хочется связываться. Особенно учитывая что корпуса нет.

 Отправлено: 08.04.22 22:04. Заголовок: УО21

отличные усилители вход 0.75v на трансы они широкополосные переделаны на балансный разьем. Работают на 16ом много лет
