Отправлено: 16.03.20 02:05. Заголовок: Моноблоки на выходных триодах

Зима оказалась не долгой, но удалось что то сотворить для своего хобби. К сожалению, все успеть не удалось, но задумка 5 ти летней давности, наконец обрела «свои формы» в железе

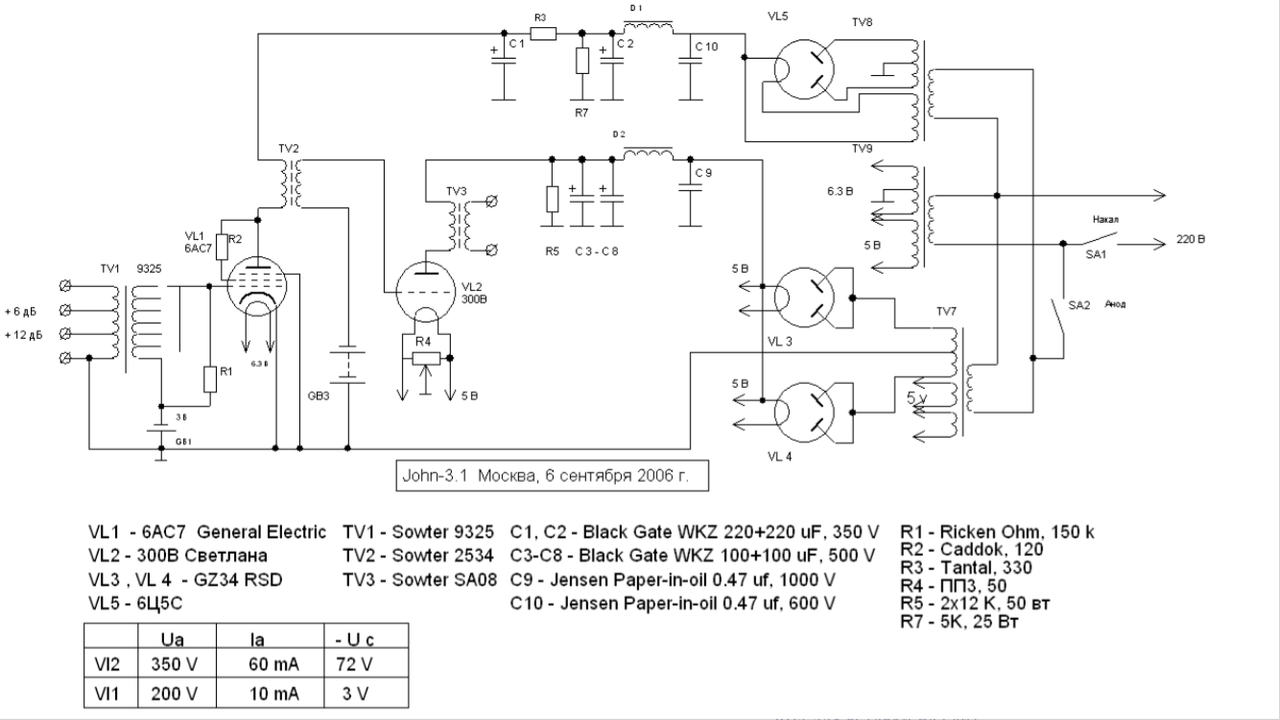

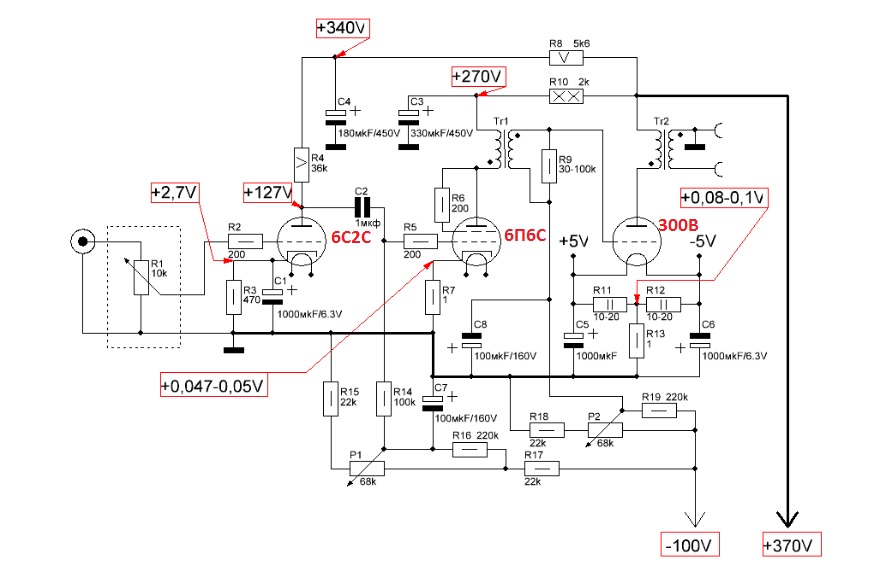

Прототипом для создания этого усилителя послужила схема:

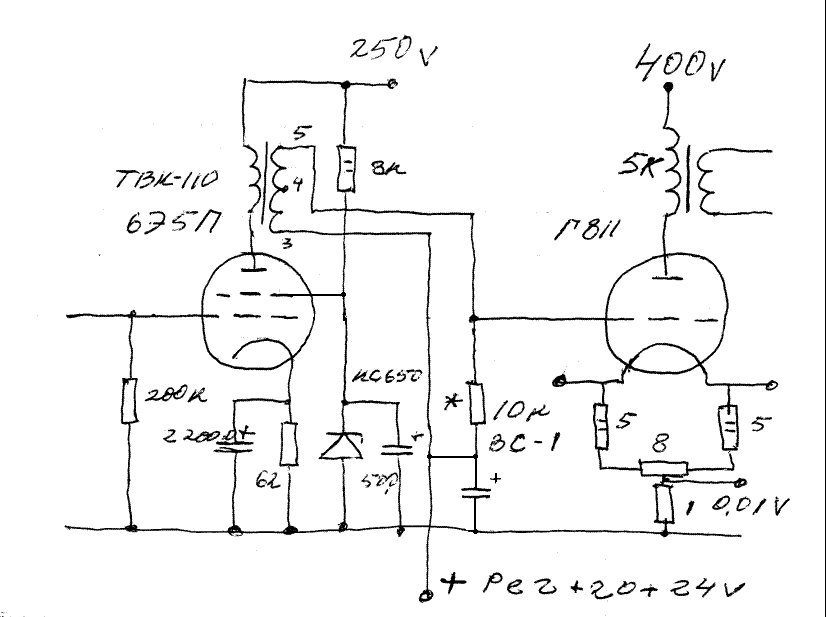

Немногим позже эта:


и эта:


Анодное питание ЭД на каждый каскад:

post a picture online

Накал 6ж4,6п9,6п6с перепенка с подпоркой положительным потенциалом 40В;

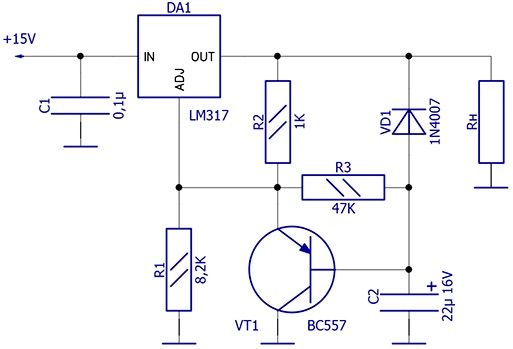

Накал выходных ламп с плавным нарастанием выходного напряжения, только чип LT1083:

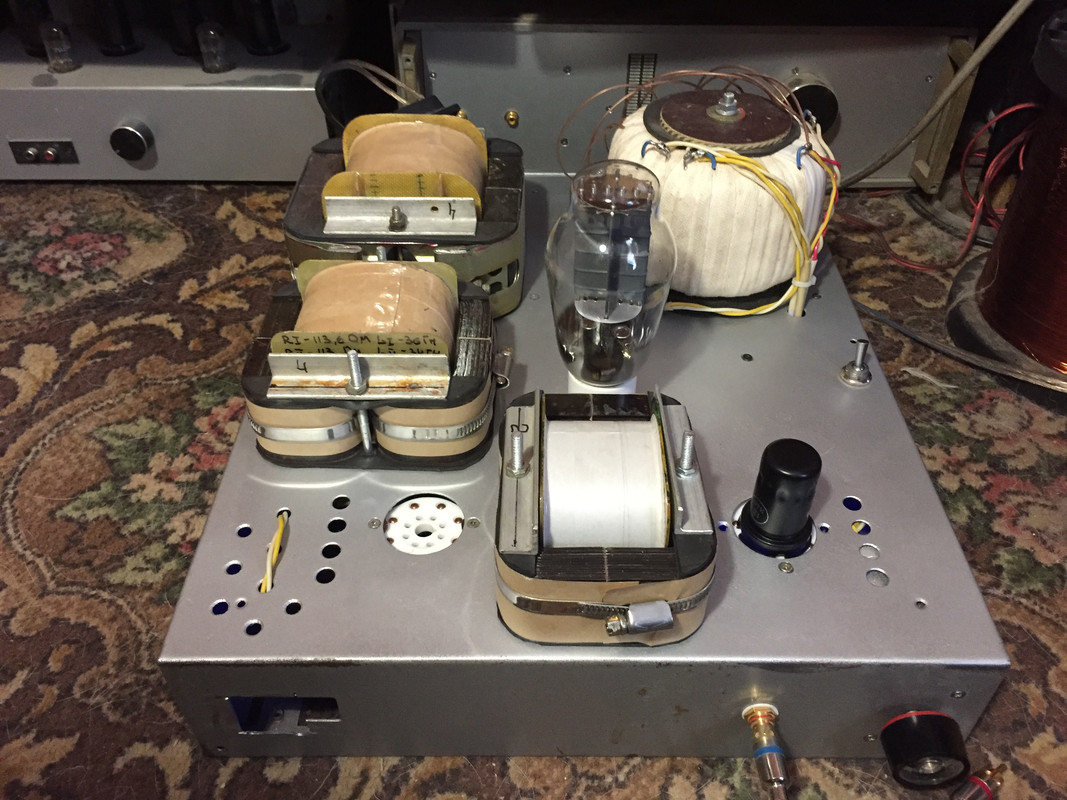

Прототип моноблока, готовность пока 50%:

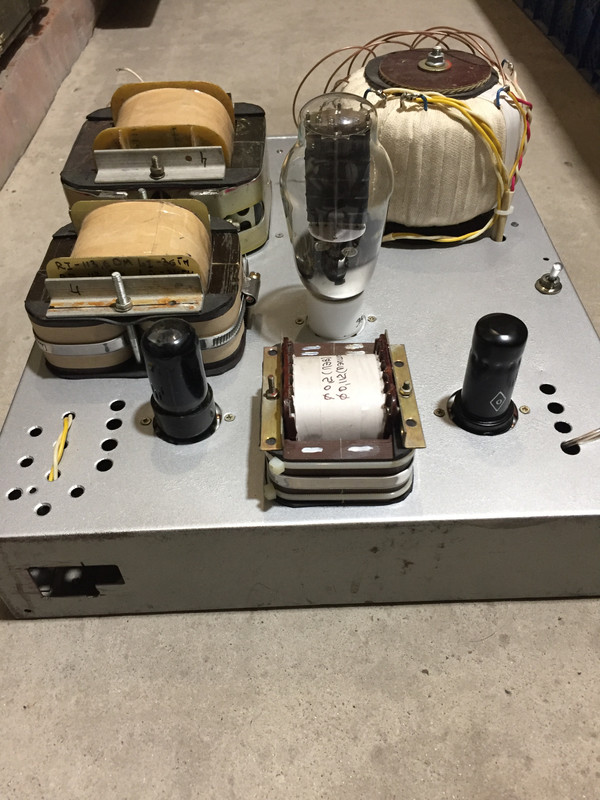

И пока страшные «потроха» , навесной монтаж еще пробный, будут эксперименты....



Не полностью готов входной каскад, будет мотаться финальная версия входного трансформатора аттэньюатора, его «суповой набор»:



Запуск делал в три этапа, по каскадно, сегодня запустил все вместе...., есть над чем подумать, но потенциал есть...

 Отправлено: 20.03.20 01:47. Заголовок: Перемотал биффилярн..

Перемотал
биффилярный Мкт для входного каскада на бОльшем железе и с бОльшим количеством витков, предсказуемо увеличилась индуктивность первички и выросло активное сопротивление первичной обмотки до 385 Ом, что по совету ув. «Кузьмича» укладывается в разумные рамки...

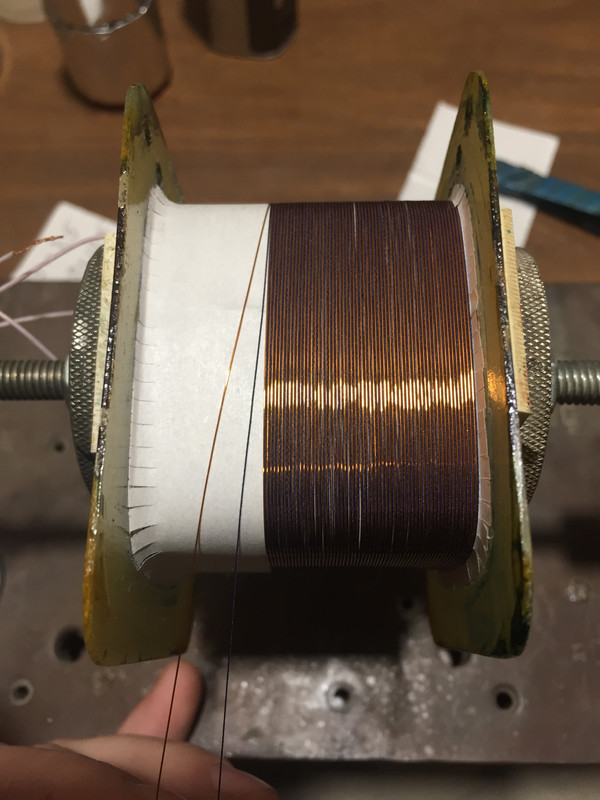

Намотка рЯдовая, в два провода с межслойной изоляцией:



Первый вариант биффилярного Мкт:
- Сердечник Шл S -8см2;
- провод Пэв -0,2 и Пэлшо- 0,12
- R первички -200 Ом, L- 20 Гн
- 2400 вит.
Второй вариант:
- Сердечник Шл S-13см2;
- провод Пэв-0,2 и Пэлшо-0,12
- R первички -384 Ом, L-42 Гн
- 3500 вит.
Первый вариант Мкт при подмагничивании 20мА ограничивал полосу по НЧ и при бОльших уровнях сигнала сердечник входил в насыщение, со вторым все нормально.
Теперь трехкаскадный вариант, субьективно, играет хорошо, а на сколько хорошо, покажут измерения

 Отправлено: 25.03.20 17:23. Заголовок: Готов входной трансф..

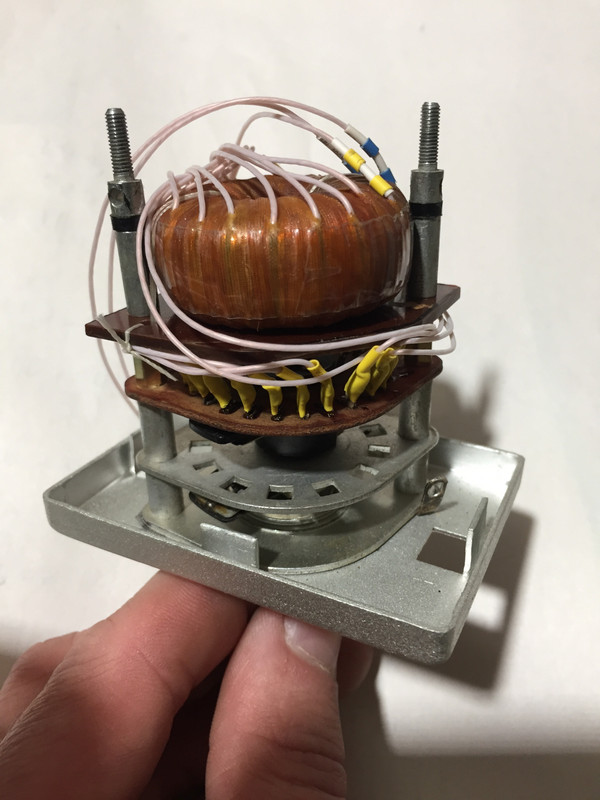

Готов входной трансформатор-аттенюатор:


и в сборе:


Теперь надо инсталлировать на шасси...
Впереди отслушка, измерения....

 Отправлено: 25.03.20 18:48. Заголовок: Круто! интересны изм..

Круто! интересны измерения ачх в разных положениях регулятора.

 Отправлено: 25.03.20 22:29. Заголовок: Сергеев Сергей пишет..

Сергеев Сергей пишет:

цитата:

интересны измерения ачх в разных положениях регулятора.

Несомненно будут , промежуточные замеры и прослушивания, пока ,серьезных недостатков не вывявили

Ps: В положении 1:1- 10Гц-70кГц без завалов и подъёмов.
U - 2в действующего; 2,7в ампл.

 Отправлено: 26.03.20 16:30. Заголовок: Поставил на шасси вх..

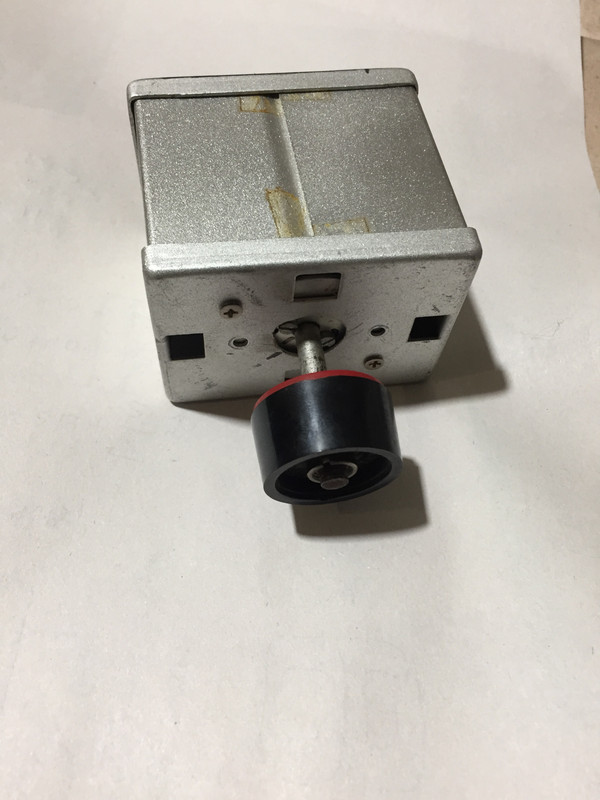

Поставил на шасси входной трансформатор- регулятор громкости, перемотанный биффиляр:


Отслушивается
Осмысливаю как звучат МКТ: Секционированный vs биффилярный

PS: бОльшее влияние оказывает драйверная лампа: 6ж4 vs 6п9...

 Отправлено: 26.03.20 17:38. Заголовок: aleks8845 пишет: Се..

aleks8845 пишет:

цитата:

Секционированный vs бифилярный

Интересно, какой из них "победит"?

цитата:

6ж4 vs 6п9...

6п9, думаю лучше.

П.С. Котики есть дома? Шерсть видна. У меня кот и кошка.

 Отправлено: 26.03.20 18:40. Заголовок: RedStar пишет: 6п9,..

RedStar пишет:

цитата:

6п9, думаю лучше.

Связка 6п9,6п6с на «тяжелых» жанрах звучит «убедительней»...
Разницу бифилярный vs секционированный Мкт по звуку (в моих условиях) определить не могу

 Отправлено: 26.03.20 19:34. Заголовок: aleks8845 пишет: Св..

aleks8845 пишет:

цитата:

Связка 6п9,6п6с на «тяжелых» жанрах звучит «убедительней»...

Тогда и на других жанрах должно быть так же.

цитата:

(в моих условиях) определить не могу

Должна быть разница. Вот я не могу пока определиться, какой мне МКТ мотать под ГУ72. Там надо минимум 75 вольт входной.

 Отправлено: 26.03.20 22:27. Заголовок: aleks8845 пишет: По..

aleks8845 пишет:

цитата:

Поставил на шасси входной трансформатор- регулятор громкости

А как конструктивно выполнено? Можно фото?

 Отправлено: 26.03.20 22:39. Заголовок: Gu-48 пишет: Можно ..

Gu-48 пишет:

цитата:

Можно фото?

Конечно, пост N761...

Повторю:
upload to album

 Отправлено: 26.03.20 22:45. Заголовок: RedStar пишет: Долж..

RedStar пишет:

цитата:

Должна быть разница. Вот я не могу пока определиться, какой мне МКТ мотать под ГУ72. Там надо минимум 75 вольт входной.

Мне нужно на сетке выходной лампы ~ 80 вольт ампл. Поэтому появился трехкаскадный вариант, но с входным уровнем 2 вольта действующего, и два каскада раскачивают, а искажения?
По сути, какая разница в Мкт, секционированный или бифилярный, если они 1:1? Другие КТР- это уже другие расчеты....
