ссылка на сообщение  Отправлено: 23.12.20 00:27. Заголовок: Усилитель REACTOR пре альфа версия. (продолжение)

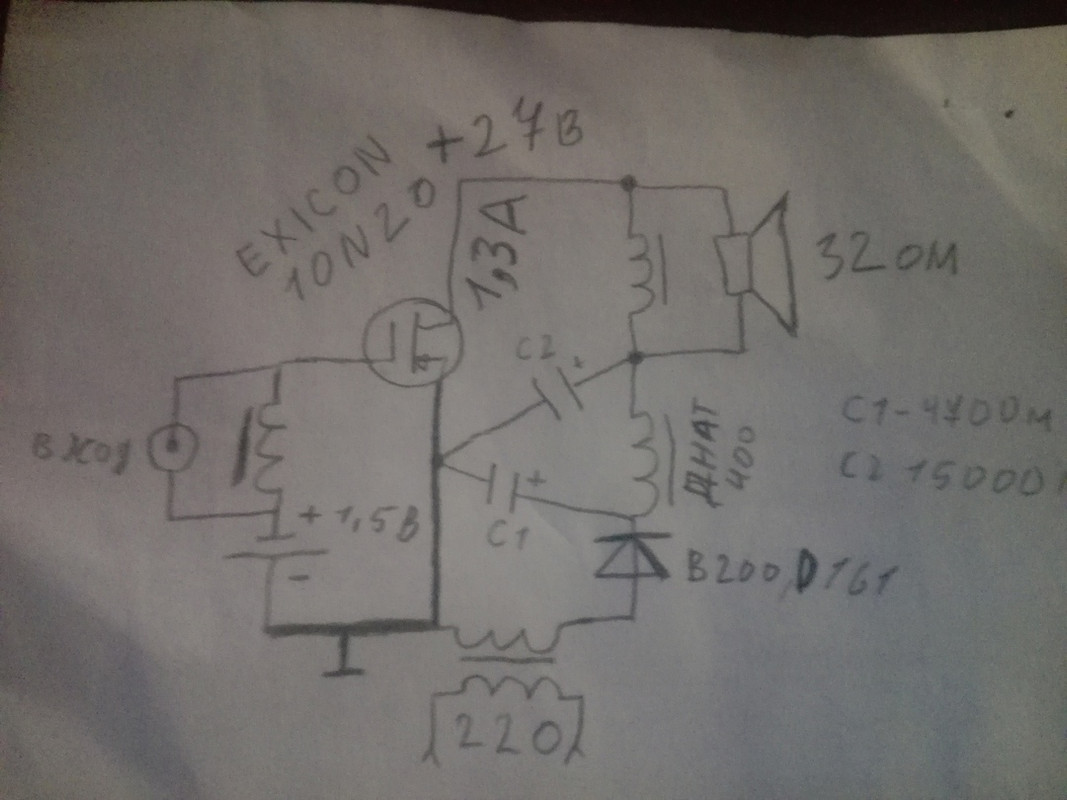

Вот, выкладываю работающий дроссельный усилитель по простейшей схеме, без единого резистора! Настолько простой, что никто не мог поверить в реальность его существования.












Я, конечно, хотел поработать над ним: как минимум - увеличить все дроссели и сетевой трансформатор раза в три, а потом уже выкладывать, но народ просто не верил в то, что усилитель существует и может существовать, поэтому я решил выложить его в таком виде.
На динамиках постоянка 0,9 вольта, но смещение диффузора очень небольшое, не более миллиметра, на звук никак не влияет, особенно если учесть, что дроссель имеет активное сопротивление 1,4 Ом, а нужен не более 0,14 Ом, что и будет потом сделано.

Так как усилитель вообще не выключается, он подключен постоянно к компьютеру, и усилитель слушается долго! И с полосой снизу все ок.

Но усилитель нужно дорабатывать, это пре альфа, и я выложил её исключительно для того, что бы все наконец-то поверили в такую простоту.

Но естественно, имеются интересные и непонятные моменты в его работе, которые я с интересом готов обсудить с Коллегами, дабы помогли пролить свет на многие непонятные моменты.

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 10 [только новые]







Пост N: 1765
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 4
ссылка на сообщение  Отправлено: 15.07.23 21:01. Заголовок: А разве ламповый уси..


А разве ламповый усилитель обязательно слушать на громкости с ограничением? И тогда, получается, что сравнивать звучание по "ограничению" уже нет смысла.
И остаётся сравнивать по выходному сопротивлению на "противоположных волнах" сигнала. Вернее, по его изменению.
А вот тут, как мне кажется, применение дросселя с большей индуктивностью скажется в лучшую сторону, так как накопленная дросселем энергия зависит и от его индуктивности. А из этой накопленной энергии образуется положительная полуволна в усилителе с общим истоком...
Или нет?

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1922
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 15.07.23 21:30. Заголовок: Активная коррекция э..


Активная коррекция это я имел ввиду активный фильтр, который обрезает все выше 150-200 Гц. Он второго порядка.
Насчет звука пока не могу сказать.
Самый лучший мидбас я слышал от динамика Carl Zeiss 12" в ОЯ. Пока что это не то к сожалению. Но бесит по другому, комнату не заводит итд...
Чтобы понять где мой бас надо ещё ИНУН ламповый собрать, с другими динамиками поиграться, может сделать какой нибудь басовый рупор типо ла скалы... Тогда уже вердикт можно выносить...
Но пока что скажу что играет неплохо
Один минус что как сабвуфер, то есть ниже 150 Гц... Из за этого музыка получается как будто кусочками.. Это минус
И ещё я хотел спросить. Внутри этого транзистора 10N20 нету термозащиты? Или он может сгореть от температуры?

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 1766
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 4
ссылка на сообщение  Отправлено: 15.07.23 21:45. Заголовок: Вы этот усилитель ка..


Вы этот усилитель как сабвуферный используете, что ли? Слушаете звуки в диапазоне до 200-300 Гц? Тогда вопрос про качество снимается.

P.S. Термозащиты нет. Сгореть может.

Вообще, как мне кажется, использовать такую схемотехнику для сабвуфера неправильно. Во-первых, мощности недостаточно, а во-вторых, этому каскаду работать на НЧ гораздо сложнее, чем на СЧ и ВЧ (т.е., искажения будут больше).

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1923
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 15.07.23 22:01. Заголовок: Я понял, да, пока ка..


Я понял, да, пока как НЧ использую... Спасибо за совет.. Дело в том что у меня на СЧ компрессионные драйвера от 500 Гц, и для них 90 мВ будет очень много... Поэтому на НЧ не использую пока его... Хотя..., может стОит попробовать? А на НЧ пустить класс Д...
Или может снизить напряжение питания схемы вольт до 10-15, меньше должен греться транзистор... Кстати звук не меняется при разном напряжении питания.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1101
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 1
ссылка на сообщение  Отправлено: 15.07.23 22:03. Заголовок: topojijio пишет: Вну..


topojijio пишет:
 цитата:
Внутри этого транзистора 10N20 нету термозащиты?

Вот это, блэт, поворот!
Не, ну это реально тролленье нас тут всех, кторыя тут "все сегодня собралис"
Я с самого начала подозревал что топожижио тот ещё.. затейник ))

камрад Андрей, на малых громкостЯх разницы, конечно, почти нет. Но тут дале оно зависит от чивствительности акустики, ну и что вы для себя считаете достаточной громкостью.
Ламповик как-то навроде более благозвучно "подпевает", что я ещё могу сказать..

Спасибо: 1
ПрофильЦитата Ответить





Пост N: 1767
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 4
ссылка на сообщение  Отправлено: 15.07.23 22:05. Заголовок: topojijio пишет: Хо..


topojijio пишет:

 цитата:
Хотя..., может стОит попробовать? А на НЧ пустить класс Д...


Таки, ДА! Пусть этот мосфет на СЧ и ВЧ работает.

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1924
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 15.07.23 22:10. Заголовок: Да все равно надо чт..


Да все равно надо что то с радиатором думать... Через 5 минут работы к радиатору прикоснуться нельзя... Реактор там кулер ставил, но я не думаю что он поможет кардинально. Надо большой пребольшой радиатор...
Тогда надо для него фильтр на последовательный переделать...
А на СЧ/ВЧ будет тогда битва с ламповым ИТУНом..

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1925
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 16.07.23 19:12. Заголовок: Сейчас послушал этот..


Сейчас послушал этот усилитель на СЧ/ВЧ. Играет очень недурно, как и требовалось ожидать.. И на басу на биампинге он играет тожн супер!!

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1977
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 16.12.23 13:23. Заголовок: Всем привет. Извини..


Всем привет.
Извините опять за тупой вопрос Возникла опять проблема.

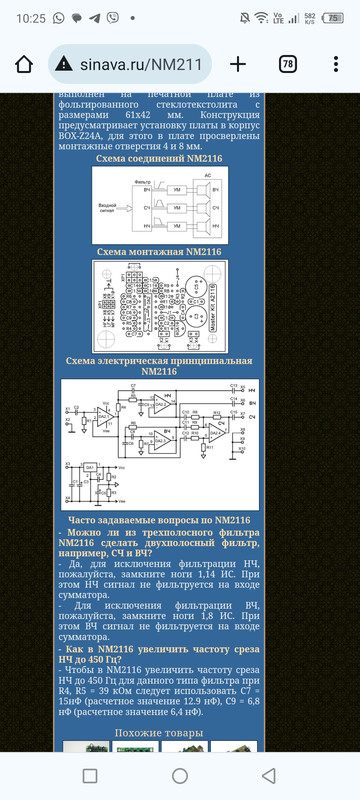

Стал переносить активный кроссовер (фото) в новый корпус, и вылезла проблема. Сейчас опишу ее..
На СЧ-ВЧ у меня стоит вот этот усилитель Реактора, и только для НЧ динамика (сада грубо говоря), я используют этот активный фильтр.
Ну так вот, при включении этого фильра, сигнал из усилителя СЧ-ВЧ становится тише... Раньше вроде бы такого не было... Провода RCA по входам подключены параллельно...
Это из за высокого выходного сопротивления источника чтоли такое? ((



Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 9200
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 27
ссылка на сообщение  Отправлено: 16.12.23 13:57. Заголовок: topojijio пишет: Эт..


topojijio пишет:

 цитата:
Это из за высокого выходного сопротивления источника чтоли такое? ((


Скорей всего.

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
