ссылка на сообщение  Отправлено: 10.10.14 04:09. Заголовок: Динамик с электромагнитом. (продолжение)


Доброго времени суток,уважаемые коллеги.
Вот решил испросить помощи, и совета.
Захотелось хорошего старого моно.
Дело в том,что достался динамик с электромагнитом, от Риги Т755.

http://shot.qip.ru/00yHz5-6pyv1Oo0g/
http://shot.qip.ru/00yHz5-5pyv1Oo0h/

Катушка эдектромагнита 12200 витков, ПЭЛ 0,18мм,R=1кОм.
"Звуковая" катушка дина - два слоя 59 вит,ПЭЛ 0.2мм.
В родной схеме, катушка электромагнита включена как дроссель фильтра анодного напряжения, на входе 300в, на выходе 240в, (падение 60в).
Пробовал всяко-разно, 6П6С, EL36, 6V6,6П7, Г807 и,т,д,
В триоде, в ультралинии, в пентоде, при включении катушки электромагнита, как в оригинале, (падение 57в).
Звук - никакой.
Прочитал про отдельные блоки питания для этих динамиков,
но что-то боязно, боюсь его убить.

Кто имел с ними дело, порекомендуйте рецепт приготовления.
Заранее благодарен.
С уважением Александр.

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 55 , стр: 1 2 3 All [только новые]


администратор




Пост N: 9086
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 27
ссылка на сообщение  Отправлено: 27.03.22 10:16. Заголовок: Витков то больше , н..


Витков-то больше, но и сопротивление больше.
И что в итоге?
Не раз уже говорили, что главное не количество витков, а количество меди в зазоре. Вес и объём.

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 18
Зарегистрирован: 02.01.22
Рейтинг: 1
ссылка на сообщение  Отправлено: 27.03.22 14:35. Заголовок: Т.к.толщина лака у б..


Т.к.толщина лака у более тонкого провода относительно больше, и скорее всего укладывается он менее плотно, то с более тонким проводом заполнение медью хуже. Тогда уж провод 0.05 и динамик под ОТЛ переделать

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1932
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 11.08.23 14:44. Заголовок: Всем привет. Пришла..


Всем привет.
Пришла мне в голову одна мысль.
Насколько я знаю в 25гдн4 на керне в зазоре устанавливают медный колпачок для лучшей индукции в зазоре... И мне пришла мысль. А что если всю магнитную систему динамика на электромагните сделать полностью из меди (фланцы, Керн)???
Насколько я понимаю медь это магнитомягкий материал...

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 1784
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 4
ссылка на сообщение  Отправлено: 11.08.23 15:20. Заголовок: Так там, вроде, медн..


Так там, вроде, медный колпачок выполняет роль короткозамкнутого витка?
А поставите немагнитный керн и фланец - так они "работать" не будут. Они же не магнитятся.

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить





Пост N: 357
Зарегистрирован: 18.06.07
Откуда: Москва
Рейтинг: 5
ссылка на сообщение  Отправлено: 11.08.23 15:55. Заголовок: topojijio Насколько..


topojijio


 цитата:
Насколько я понимаю медь это магнитомягкий материал...


По-моему, это ошибка…
Медь не является проводником для магнитного поля.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2782
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 16
ссылка на сообщение  Отправлено: 11.08.23 16:48. Заголовок: Медь - очень слабый ..


Медь - очень слабый диамагнетик, от воздуха почти неотличима в этом смысле.
А вопрос topojijio в очередной раз показывает группового тролля. Группового - судя по разнообразию и разной глубине некомпетентности. Тролля - потому что из года в год одни и те же грабли.

Спасибо: 1
ПрофильЦитата Ответить



Пост N: 2005
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 14.01.24 19:48. Заголовок: Всем привет. Недавн..


Всем привет.
Недавно смотрел на ютубе обзор знаменитого динамика Лаутер.
Там мастер снимал у него подвижку... Вобщем он измерил высоту фланца, и высоту намотки ЗК. Высота фланца у него получилась 6мм, а высота намотки ЗК всего 5 мм... То есть это вроде бы underhang, но ход такого андерхенга всего 0,5 мм... Дальше уже будет overhang.
Господа спецы, дайте пожалуйста комментарий, как ведет себя катушка?? И можно ли так делать?
Я раньше думал что если делать underhang, то надо высокий фланец, на высоту движения всей подвижки (на Xmax)..


Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 9209
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 27
ссылка на сообщение  Отправлено: 15.01.24 10:37. Заголовок: topojijio пишет: Я ..


topojijio пишет:

 цитата:
Я раньше думал что если делать underhang, то надо высокий фланец, на высоту движения всей подвижки (на Xmax)..


Так будет правильно.
А что только не делают... Такие глупости порой встречаются в заводских конструкциях.

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 2006
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 15.01.24 16:12. Заголовок: Сергей, так это же С..


Сергей, так это же САМ ЛАУТЕР!!!! сделали бы катушку короче хотя бы... Это же ЛЕГЕНДА...

Тогда у меня вопрос. Какие минусы (подводные камни) если сделать ну оочень короткую катушку, высотой 2 или 3-4 милиметра??? Нам же мощность сценическая не нужна, мы же для себя делаем... Можно ли так сделать?
Усилки у меня обычно играют на 0,5 ватта...

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2815
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 15
ссылка на сообщение  Отправлено: 16.01.24 01:58. Заголовок: topojijio пишет: но..


topojijio пишет:

 цитата:
но ход такого андерхенга всего 0,5 мм...


А ему больше не надо. В рекомендованном оформлении.

Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 9210
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 27
ссылка на сообщение  Отправлено: 16.01.24 11:05. Заголовок: topojijio пишет: ес..


topojijio пишет:

 цитата:
если сделать ну оочень короткую катушку, высотой 2 или 3-4 милиметра???


Можно сделать хоть 1 мм.
Только при этом резко уменьшится чувствительность.
Что при КПД динамика хуже чем у паровоза, очень не полезно.
А есть ли плюсы?

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 2007
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 16.01.24 15:07. Заголовок: Ну у 15" Альтеко..


Ну у 15" Альтеков высота намотки ЗК 4-5 мм.. Очень мало.. Однако малой КПД я там что то не заметил.. Скорее наоборот

Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 9211
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 27
ссылка на сообщение  Отправлено: 18.01.24 13:18. Заголовок: Это не за счет катуш..


Это не за счет катушки. А за счет малого веса все подвижки.

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 2032
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 20.03.24 00:54. Заголовок: Всем привет. Сейчас ..

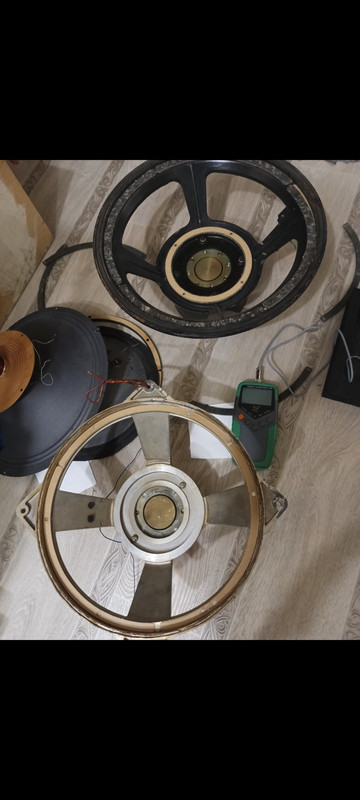

Всем привет. Сейчас измерил индукцию в зазоре у 50гдн и у 2А9.
У 50гдн там 1,25Тл, у 2А9 всего 0,7 Тл... Результат неутешительный. Какое там по паспорту у 2А9 должно быть? 1,1Тл где то?...
Наверное все таки магнитная система этого 2А9 разбиралась.. Не хочу такую бебнелку)..




Спасибо: 0
ПрофильЦитата Ответить





Пост N: 371
Зарегистрирован: 18.06.07
Откуда: Москва
Рейтинг: 5
ссылка на сообщение  Отправлено: 01.04.24 23:54. Заголовок: topojijio Сейчас изм..


topojijio

 цитата:
Сейчас измерил индукцию в зазоре у 50гдн и у 2А9.
У 50гдн там 1,25Тл, у 2А9 всего 0,7 Тл... Результат неутешительный…
Какое там по паспорту у 2А9 должно быть? 1,1Тл где то?..


Согласно формуляра КИНАП’а, у динамика 2А-9 магнитная индукция в зазоре должна быть 0,95Тл.

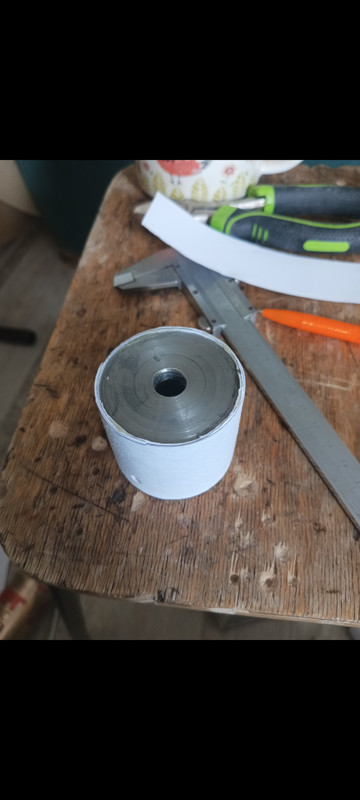

Учитывая, что масса магнита у него составляет 5,5 кг (это, пожалуй, самый большой по массе магнит из всех КИНАП’ов) – то можно сказать, что магнит не очень эффективный (ЮНД-4, диаметром d160мм и высотой 60мм).
Если индукция в зазоре составляет 0,7Тл, то это означает, что магнит частично размагничен (в процентном отношении – на 21%), что в свою очередь снижает КПД динамика примерно в полтора раза (т.к. КПД зависит от индукции в квадрате).

Спасибо: 0
ПрофильЦитата Ответить
