ссылка на сообщение  Отправлено:05.10.17 14:39.Заголовок:О перегрузочной способности винилкорректоров


Суть споров сводится к вопросу: перед вторым каскадом выгоднее корректировать ВЧ полюс или НЧ (с перегибом разумеется). Сторонники ВЧ полюса аргументируют прямопропорциональным ростом амплитуды от частоты с выхода головки. Оппоненты напоминают, что амплитуда ВЧ компонент в реальном сигнале ниспадает. Коллега ALSS на АП рассказал об интересном эксперименте. Он записал на видео нескорректированный сигнал с экрана осциллоскопа и затем покадрово проанализировал. Импульс с максимальной амплитудой с его слов имел длительность фронта 20 мкс.

Попробуем сделать из этой информации выводы. Основной вопрос "скока вешать в граммах?"(С). В смысле какой частоте синуса этот фронт соответствует. Приведу два варианта своих размышлений. Первый-наукообразный. Обычно мы привязываемся к точке 0,707 от амплитудного значения. Для синуса это 45 угловых градусов. Следовательно Длительность полупериода синуса составляет 80 мкс, периода-160 мкс. Следовательно такой фронт соответствует частоте синуса примерно 6 кГц. Второй вариант-русский народный "на глазок". Смотрим на картинку синуса и решаем: треть на фронт, треть на вершинку, треть на спад. В таком раскладе полпериода 60 мкс, частота 8 кГц. Ну пусть будет последне.

Теперь посмотрим на RIAA кривую. Если первым корректируется ВЧ полюс, то спад на 8 кГЦ (относительно низшей частоты) составит 15 дБ (-3 дБ на 2 кГЦ и еще долой две октавы т.е. 12 дБ). Если же сначала корректируется НЧ полюс с перегибом, то для 8 кГц спад составит примерно 22 дБ. Т.о. получим выигрыш по перегрузке более чем в двое. Очевидно, что для частоты 6кГц эта разница увеличится.

Спасибо: 0
ПрофильЦитата Ответить
Ответов -98 ,стр: 1 2 3 4 5 All [только новые]





Пост N:3073
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:14.09.19 18:45.Заголовок:Как по ПХ определяют..


Как по ПХ определяют f ниж, f верх
Я по калибратору осциллографа 1 кГц(С1-73) или 2 кГц(С1-68), этого вполне достаточно, генератор Г3-111 давно сдох, все никак не соберусь отремонтировать.

По НЧ: прямоугольник, его амплитуда U, и скол вершины dU, в Вольтах. Длительность t в секундах. f нижняя = 0,16*dU/(U*t)

По ВЧ: длительность фронта по уровню между 0,1 - 0,9 от амплитуды, это t фронта, в мкс. f верхняя = 350/ t фронта, f верхняя по -3дБ. Например, t фронта = 10мкс, f верхняя = 35кГц.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19951
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:14.09.19 19:05.Заголовок:Значит, делим 350 ..


Значит, делим 350 на т фронта в воротах 10-90 . Отлично! Спасибо!
Как раз приборы на месте, можно глянуть скорости.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:3074
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:14.09.19 21:25.Заголовок:Для rv3: накал для п..


Для rv3:
накал для прямонакальных ламп, и тем более вскрытая 2ж27л, экран похерили, фон - это как здрасьте... Ну ~15 усиление, ток ~2,5мА, А ДЛЯ ЧЕГО? Смотреть на лампу??? Я своих штук 40 выбросил (на люмень), и всё.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19956
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:14.09.19 21:39.Заголовок:Вспомнилось, как п..


Вспомнилось, как пытался заменить роскошную 6ж38пев на народную 6ж1п, режим выставил, но фонище попер, а наводилось так, что руку лампа чуяла даже под алюмтниевым колпачеом, через щели. Вот где жуть......

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:149
Зарегистрирован:04.09.19
Рейтинг:2
ссылка на сообщение  Отправлено:14.09.19 22:01.Заголовок:Бокарёв Александр пи..


aur_100 пишет:
 цитата:
и тем более вскрытая 2ж27л, экран похерили, фон, это как здрасьте... Ну ~15 усиление, ток ~2,5мА, А ДЛЯ ЧЕГО?

Для того для чего и на выходе прямонакалы ставят 15 усиление нормальное , я если что и два и три каскада применю, а экран ну сильно хотел лампочку увидеть, экран содрал а потом этот экран был признан не хай-эндным слишком тесный и тонкий и поэтому был выброшен , надо будет выточу толстенький.

Oдна из самых фундаментальных человеческих иллюзий — представление, что источник нашего счастья и благополучия находится где-то вовне... Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1852
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:11
ссылка на сообщение  Отправлено:15.09.19 00:51.Заголовок:ALSS пишет: Интерес..


ALSS пишет:
 цитата:
Интересный эксперимент наклёвывается; если смогу (силы-время-настроение), на выходные смакетирую и проверю на ПХ-ивость, парочка 6С3П еще осталась.

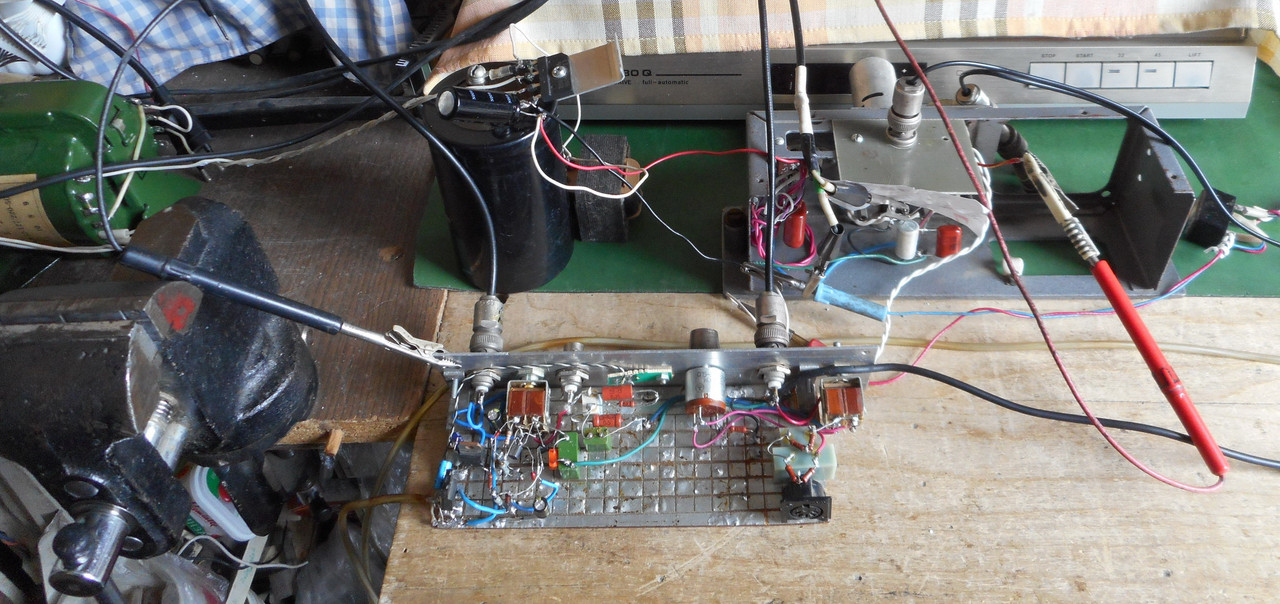

И таки сегодня с утра получилось быстро найти детали и спаять 1:1 (почти - входной конденсатор WIMA FKP-1 630 V 0,1 uF) схему входного каскада на 6С3П-ЕВ по N3061 от aur_100.



Коэффициент передачи мал, но АЧХ в норме, ПХ просто отличная и импульсное перегрузочное напряжение аж ±400 мВ, что в полсотни с лишним раз превышает номинальное значение ±7 мВ, произвольно мною принятое равным амплитуде синусоидального напряжения величиной 5 мВскз, которое официально считается номинальным для ММ-корректоров (как я слышал).

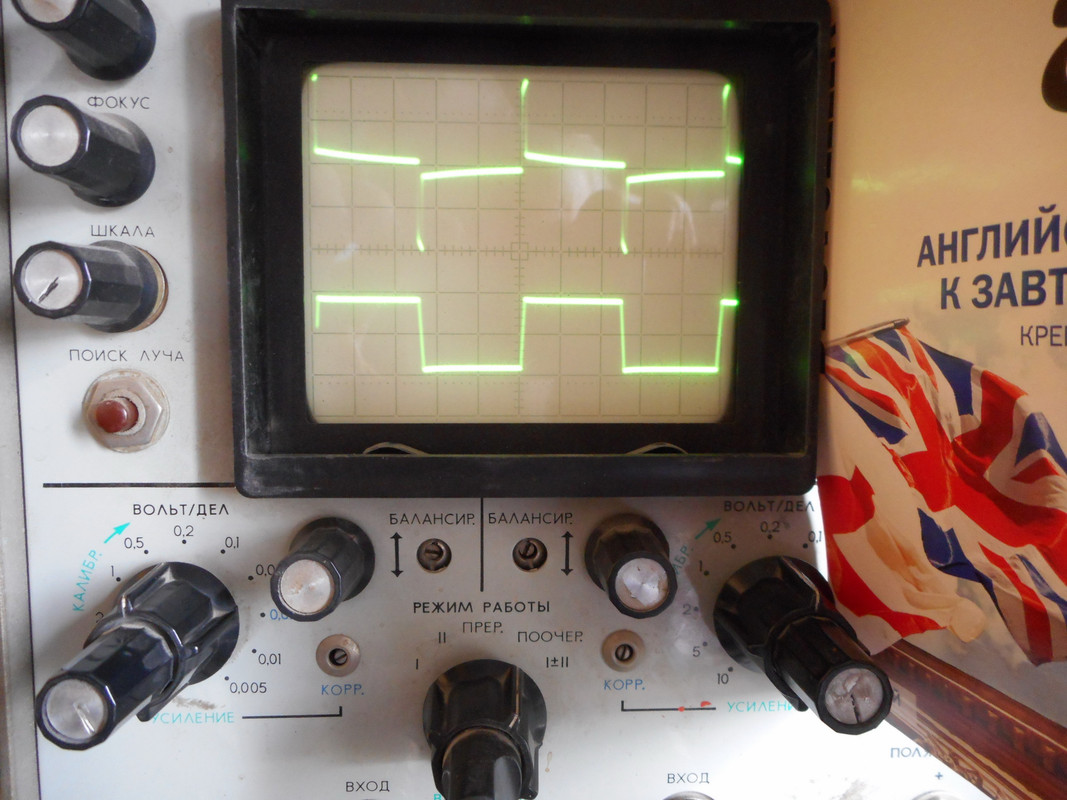

(верхний луч - вход корректора, нижний луч - анод 6С3П-ЕВ)

Что дает такую импульсную перегрузочную способность - отсутствие (запоминающих) элементов в катоде или ток каскада 10 мА - сказать не могу. Надо бы проверить такое построение на малом токе 2-3 мА - подумаю, а также будет зависеть от ноги. С которой встану утром. Не обязательно завтрашним.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:155
Зарегистрирован:04.09.19
Рейтинг:2
ссылка на сообщение  Отправлено:15.09.19 01:56.Заголовок:ALSS пишет: верхний..


ALSS пишет:
 цитата:
верхний луч - вход корректора,

А можно подробнее, что это за форма на верхнем луче и откуда она?

Oдна из самых фундаментальных человеческих иллюзий — представление, что источник нашего счастья и благополучия находится где-то вовне... Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1853
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:11
ссылка на сообщение  Отправлено:15.09.19 03:57.Заголовок:Вот тут http://hiend..


Вот тут
http://hiend.borda.ru/?1-7-20-00000274-000-10001-0
вся история, а в последнем на сегодня сообщении рассказано о получении такой формы.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1424
Зарегистрирован:29.03.10
Рейтинг:2
ссылка на сообщение  Отправлено:15.09.19 04:21.Заголовок:6с3п по звуку, не о..


6с3п по звуку, не очень. Пусть у нее будет хоть абсолютно идеальная ПХ ушам от этого не легче терпеть ее осветленный звук. В корректор к светлой бошке типа Денона103 ставить ее не желательно. А если еще и с Деноновским МС трансом 300LC, то будет, наверно, вообще перебор. Хотя это, конечно, на мой слух. Может кому веселенький светлый звук и нравится.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:61
Зарегистрирован:10.03.19
Рейтинг:1
ссылка на сообщение  Отправлено:15.09.19 04:57.Заголовок:Без схемы трудно пон..


Без схемы трудно понять, о чем идет речь, ноесли Вы говорите про пост 3061, то не понятно, как это Вы на аноде 6с3п такие прямоугольники получили? Можетбыть, это уже на выходе 2-го каскада? Вход - острые пиковые импульсы, на аноде должны быть они же, разве нет? Поясните, пожалуста!

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19957
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:15.09.19 11:48.Заголовок:Разумеется, форма ..


Разумеется, форма импульсов на аноде 6с3п повторит входные иголки, добавив усиления. Вернуть родной меандр поможет корректирующая цепь на выходе первого каскада, как Юра предложил.
Идея собственно в том, чтобы уйти от катодной обвески со всеми её вредностями, заменив на сеточное смещение.
В свете сказанного уже поглядываю недобрым взором на свой корректор и вижу в его сетке 3 мегаома

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19958
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:15.09.19 11:54.Заголовок:Владимир верно пиш..


Владимир верно пишет про высветленное звучание у 6с3п, этой лампочке не хватает фундамента, бас легковат, хотя в целом она лучше многих других.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:3075
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:15.09.19 13:06.Заголовок:ALSS, спасибо за под..


ALSS, спасибо за поддержку! У меня 10шт 6с3п-ЕВ с приёмкой "5", у них всех мю=60, или к=40.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:159
Зарегистрирован:04.09.19
Рейтинг:2
ссылка на сообщение  Отправлено:15.09.19 14:11.Заголовок:ALSS а понял эти иго..


ALSS, а понял эти иголки это после антириа да? по ссылке почему-то картинки не отображаются.

Oдна из самых фундаментальных человеческих иллюзий — представление, что источник нашего счастья и благополучия находится где-то вовне... Спасибо: 0
ПрофильЦитата Ответить



Пост N:62
Зарегистрирован:10.03.19
Рейтинг:1
ссылка на сообщение  Отправлено:15.09.19 15:30.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
Разумеется, форма импульсов на аноде 6с3п повторит входные иголки, добавив усиления. Вернуть родной меандр поможет корректирующая цепь на выходе первого каскада, как Юра предложил.
Идея собственно в том, чтобы уйти от катодной обвески со всеми её вредностями, заменив на сеточное смещение.

Я правильно понимаю? Юра предложил цепь коректировки колбасой в аноде 6с3п, как "Домашний корректор Пузанова"? И для этого надо уходить от катодной обвески? Иначе будут искажения импульсов?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:160
Зарегистрирован:04.09.19
Рейтинг:2
ссылка на сообщение  Отправлено:15.09.19 16:39.Заголовок:Хоть у Коллег опыта ..


Хоть у Коллег опыта больше но выскажу свое мнение, на сколько высокомюшный триод бы не был но коррекцию в анод ему вешать нельзя так как это не источник тока ! даже пентод не идеальный источник тока и тоже не идеально работает с коррекцией в аноде. А вот если попробовать синтезировать идеальный источник тока: внизу пентод 6ж32п а сверху она же в триоде получим каскод с внутренним мегоом 50! и такой источник тока легко справится с коррекцией в аноде, только я применил бы не 6ж32п а другую лампу с большим смещением на сетке.

Oдна из самых фундаментальных человеческих иллюзий — представление, что источник нашего счастья и благополучия находится где-то вовне... Спасибо: 0
ПрофильЦитата Ответить



Пост N:63
Зарегистрирован:10.03.19
Рейтинг:1
ссылка на сообщение  Отправлено:15.09.19 17:06.Заголовок:Чота у меня такое вп..


Что-то у меня такое впечталение, будто каждый о какой-то своей схеме пишет. Какой-то сумбур вместо музыки, как у Кабалевского! Всё-таки можно сюда вставить ту схему, где прямоугольнички на аноде 6с3п на осциллографе на картинке?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1854
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:11
ссылка на сообщение  Отправлено:15.09.19 20:54.Заголовок:Во-первых, прошу изв..


Во-первых, прошу извинить за ошибку - восстановленный меандр не на аноде, а после корректирующей цепи, как правильно заметил
motor197:

 цитата:
Может быть, это уже на выходе 2-го каскада?


точнее, на входе второго каскада, он линейный и нового в форму сигнала не вносит (не должен).
Во-вторых
rv3 правильно спрашивает:

 цитата:
ALSS, а понял эти иголки это после антириа да? по ссылке почему-то картинки не отображаются.


Да, именно так, и в конце (на сегодня) ветки http://hiend.borda.ru/?1-7-20-00000274-000-10001-0 приведена схема и формирователя с заданным фронтом и антиRIAA-цепи, заодно часть 2 наблюдений переходной характеристики фонокорректора.
Это страница 9 и пока картинка отображается. Остальные страницы уже потеряли картинки вследствие старости - это особенность хостинга форума.
В-третьих, по звучанию 6С3П(-ЕВ) ничего сказать не могу - не использую. В запасе имеются несколько штук - так у меня одна шестая кубометра разных ламп на антресолях...

Спасибо: 0
ПрофильЦитата Ответить
