ссылка на сообщение  Отправлено:17.12.17 23:55.Заголовок:Обвязка 6Ж7 и 6ж8


Друзья, дайте пожалуйста оптимальную обвязку для лампы 6Ж7 и 6Ж8 в драйвере ... Сам я могу найти по ВАХ.., но думаю специалисты знают самый оптимальный режим для этих ламп .. :)
Меня интересует анодный резистор, катодный резистор, гридлик, и напряжение .. :)
Спасибо :) :)

P.S. Лампы включены триодом .. :) :)

Спасибо: 0
ПрофильЦитата Ответить
Ответов -166 ,стр: 1 2 3 4 5 6 7 8 9 All [только новые]


постоянный участник


Пост N:15814
Зарегистрирован:04.04.09
Рейтинг:48
ссылка на сообщение  Отправлено:18.12.17 01:03.Заголовок:То ж самое что для ..


То ж самое что для 6С2С-6С5С: кил 20-27 в аноде, 800 ом- килоом в катоде. Уточнить можно, подав сигнал и выставить смещение по симметричному ограничению его на выходе. Питание от 350 до 450 вольт, чем богаты.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:299
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:18.12.17 01:19.Заголовок:Спасибо Александр :)..


Спасибо Александр :) :)

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1486
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:18.12.17 11:17.Заголовок:6ж7, 6j7 в триоде, ..


6ж7, 6j7 в триоде, режим max: Ea~400v, Ia~8mA, Uc~6-8v, Ra~18-20k, Rc~1k, Pa max=1,93 watt
2 и 3 сетки - на анод. Старые 6ж7 в триоде=6с5 по внутр. устройству.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:354
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:01.05.18 18:26.Заголовок:Привет всем . Вчера ..


Привет всем . Вчера решил проверить первый каскад УМ на 6Ж7 в триоде ... Результат был неутешительный ..( отрицательные полуволны синусоиды имели нормальную вершину, а положительные полуволны были обрезаны ... ((
Поставил переменный в смещение - не помогло. Затем изменил анодный резистор, тоже не помогло ..( И только когда убрал конденсатор из цепи катода (ОС), артефакт пропал ... ) Усиления для раскачки выходного каскада хватает... :)
Сейчас хочу определиться с анодным резистором, так как сейяас стоит 15 К, но чем больше резистор, тем выше усиление каскада как известно :)
Выше Aur100 писал режим Ea=400 В.., пожалуйста, объясните , это вы имели ввиду напряжение до анодного резистора, или после ..?? Так как если перемножить ваш режим 400 В на аноде и ток 80 мА.., то мощность на аноде будет выше 2 Ватт...
Спасибо :)

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1905
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:01.05.18 19:28.Заголовок:Стандартный режим, R..


Стандартный режим, Ra=15-22ком, Rk=470-1ком, Ck=220мкф и более, Еа=250-400в. 6ж7=6с5

В триоде 2,3 сетки на анод, это не забыли?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:355
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:01.05.18 21:03.Заголовок:Нет, про сетки не за..


Нет, про сетки не забыл , триодом включены .. :)

Аур, скажите пожалуйста по обозначениям :) Ea это напряжение на аноде лампы, или это напряжение до резистора ??

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1907
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:01.05.18 21:16.Заголовок:Еа - анодное напряже..


Еа - напряжение питания анодной цепи.
У вас, случайно, постоянки на входе нет? Очень похоже...

Спасибо: 0
ПрофильЦитата Ответить



Пост N:357
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:01.05.18 21:58.Заголовок:Незнаю , откуда ему ..


Не знаю , откуда ему там взяться..
Тем более что измерял я после межкаскадного кондера , на сетке выходной лампы .. Два кондера менял ... Ну может ещё один попробовать если .) Не думаю что проблема в них .. )

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1908
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:01.05.18 22:15.Заголовок:Тогда вы изобретател..


Тогда вы изобретатель, за 2 века никому не удавалось...

Спасибо: 0
ПрофильЦитата Ответить



Пост N:358
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:01.05.18 23:00.Заголовок:Что не удавалось ? )..


Что не удавалось ? ))
Перевел на фиксу.., то же самый срез снизу ... (
Вобщем надо мотать транс 1:1..))

Спасибо: 0
ПрофильЦитата Ответить





Пост N:88
Зарегистрирован:03.06.15
Откуда:Москва
Рейтинг:2
ссылка на сообщение  Отправлено:01.05.18 23:03.Заголовок:А какое напряжение в..


А какое напряжение входного сигнала? А то может банальный перегруз по входу.


Спасибо: 0
ПрофильЦитата Ответить



Пост N:359
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:01.05.18 23:08.Заголовок:С сиди плеера поступ..


С сиди плеера поступает 1-1,5 В где-то .. Смещение первой лампы этой 6Ж7 7В ... Про перегрузы я знаю .., просто меня смутило то что срез только верхних полуволн синусоиды, а нижние нормальные ...

Короче, я понял ... Это наверное вид перегруза такой .., что срезаются чисто верхние или нижние полуволны синусоиды ..
На малой громкости срезов нету

Спасибо: 0
ПрофильЦитата Ответить





Пост N:265
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:0
ссылка на сообщение  Отправлено:02.05.18 00:25.Заголовок:topojijio, попробуйт..


topojijio, попробуйте подать сигнал на вход (до видимого ограничения) и выставить такие режимы, чтобы ограничение было симметричным.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1627
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:10
ссылка на сообщение  Отправлено:02.05.18 02:18.Заголовок:На аноде если срезан..


На аноде если срезаны верхушки синусоид, то это ограничение при запирании лампы большим для данного смещения отрицательным сигналом.
Из ВАХ в триодном включении



и этих данных:
 цитата:
6ж7, 6j7 в триоде, режим max: Ea~400v, Ia~8mA, Uc~6-8v, Ra~18-20k, Rc~1k, Pa max=1,93 watt
2 и 3 сетки - на анод. Старые 6ж7 в триоде=6с5 по внутр. устройству.

получаем напряжение на аноде 400-20*8=240-1*8=232 В и не укладываемся в приведенный (частный случай) график - получается, что для такого тока смещение д. б. существенно меньше, что и может вызвать запирание лампы сигналом источника.
ВАХ 6С5С в справочнике приведена для относительно больших токов



но видно, что для режима 240В 8 мА смещение 7 В, т. е. более чем достаточно для отсутствия ограничения при сигнале 1,5-2,5 В.

Что-то другое - искать надо, для начала приведите напряжение на аноде.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:16930
Зарегистрирован:04.04.09
Рейтинг:48
ссылка на сообщение  Отправлено:02.05.18 03:08.Заголовок:я понял так, что с..


я понял так, что срезана нижняя верхушка у синусоиды. А это свидетельство того, что рабочая точка лампы находится в стороне от равного размаха половин сигнала.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5285
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:02.05.18 11:12.Заголовок:Хм... Как писАл Алек..


Хм...
Как писАл Александр Бокарёв: "Кто-то ищет симметрию, а кто-то - ЗВУКЪ !".
Триод от природы асимметричен. А значит - асимметричен и SE на триоде. Тем он и хорош.
Симметричное усиление (и симметричное ограничение!) бывает только в отверженном хайэндщиками двухтакте.
В SЕ добиться симметричного ограничения очень непросто, да и не нужно.
В правильно рассчитанном триодном каскаде (если наблюдать по осциллу переменное напряжение на аноде относительно земли) всегда первой наступает ограничение отрицательной, нижней полуволны. А дальше увеличивать входное напряжение сигнала и искать: где там ограничится вторая полуволна? - уже нет смысла.
А если не хватает амплитуды - меняй обвязку и ПИТАНИЕ драйвера.

PS: Еа - это напряжение ПИТАНИЯ всего каскада, включая катодный и анодный резисторы.
Напряжение на аноде лампы относительно катода обозначают Ua, в режиме покоя - Uа0.
По небрежности или недомыслию, на форумах оба эти напряжения часто называют "анодное", чем плодят сомнения в неокрепших душах.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:16936
Зарегистрирован:04.04.09
Рейтинг:48
ссылка на сообщение  Отправлено:02.05.18 13:54.Заголовок:Я говорю лишь о явн..


Я говорю лишь о явной асимметрии триодного каскада, вследствие перегрузки либо недогрузки , когда одна половина подрезается задолго до появления признаков ограничения на второй полуволне. Сама природная асимметрия триода мне знакома. Но вид такой заведомо несимметричной синусоиды у триодного каскада намного достойнее пентодной " расчёски"- из острозубой верхней половины и расплющенной нижней.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5286
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:02.05.18 14:21.Заголовок:ВАХи зарубежного ана..


topojijio пишет:
 цитата:
Сам я могу найти по ВАХ..,

A мы - нет, т.к. не знаем, какое напряжение должен развивать Ваш драйвер, какой он должен иметь коэфф. усиления, и каким напряжением его питания Вы располагаете.

ВАХи зарубежного аналога.


http://prntscr.com/jh8ewm

Спасибо: 0
ПрофильЦитата Ответить



Пост N:361
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:03.05.18 05:53.Заголовок:Спасибо всем ! Так м..


Спасибо всем ! Так много дельной информации ... :)
Отвечу на последнее... Входной сигнал 0.5-1,5 В. Усилить должен до 9 В. Напряжение питания есть 450 В.. :)

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1913
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:03.05.18 09:55.Заголовок:Хватит напряжения и ..


Хватит напряжения питания и Еа=300в, Rg=200-470k, Ra=15k, Rk=680, Ck~330mk. В сетку поставьте антивозбудный 100-470 Ом, чтоб не генерила, мало ли...

Эта РТ стоит у меня около 5 лет, и как-то нормально. У вас особенная лампа...

Спасибо: 0
ПрофильЦитата Ответить



Пост N:366
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:09.05.18 04:45.Заголовок:Спасибо. Буду искать..


Спасибо. Буду искать рабочую точку...
Пока что перевел 6Ж7 на фиксу (7 В в разрыв провода на сетку), субъективно уменьшились НЧ...
Буду дальше мудрить .. . ))

ALSS пишет:
 цитата:
получаем напряжение на аноде 400-20*8=240-1*8=232 В и не укладываемся в приведенный (частный случай) график - получается, что для такого тока смещение д. б. существенно меньше, что и может вызвать запирание лампы сигналом источника.
ВАХ 6С5С в справочнике приведена для относительно больших токов

Подскажите пожалуйста поподробнее...
240 В - это напряжение на аноде в состоянии покоя.
А дальше? 1К умножаем на 8 мА (это цепь смещения), получаем 8. 240-8=232. 232В - это что за напряжение? Объясните этот момент поподробнее пожалуйста, почему этот расчет не укладывается в график ВАХ ???

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5291
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:12.05.18 12:16.Заголовок:topojijio, если на а..


topojijio, если на аноде относительно общего провода 240 В, а на катодном резисторе +8 В, то 240-8=232 В - есть напряжение между анодом и катодом лампы (его и откладываем на расчётном графике на ВАХ на оси напряжений, как точку Ua0, т.е. постоянное напряжение анод-катод лампы в режиме покоя).

Спасибо: 0
ПрофильЦитата Ответить



Пост N:368
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:13.05.18 01:29.Заголовок:А, да, затупил .. ((..


А, да, затупил .. ((
232В - это напряжение анода относительно катода.
А подскажите, почему этот режим - (Еа=400В, 8мА, Uсм=7В, Rk=1К) не вписывается в кривые ВАХ ??? Я провел прямую, вроде бы все норма... Почему ALLS написал что смещение должно быть меньше ???

Спасибо. !!!

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5292
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:13.05.18 05:23.Заголовок:topojijio , всё у Ва..


topojijio , всё у Вас "вписывается", ну разве только при Ua0=232 В, для 8 мA тока при Ra=20 кОм потребуется не -7, а где-то -6,5 вольт смещения, но это, так сказать, в пределах естественного разброса, и в конкретном случае особого значения не имеет.

Ну, а коллега ALSS, очевидно, имеет в виду, что для того уровня входного сигнала, что есть в Вашем случае, смещение -7В излишне, можно бы и поменьше, но ведь кашу маслом не испортишь, имхо

Спасибо: 0
ПрофильЦитата Ответить





Пост N:833
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:04.06.18 01:09.Заголовок:topojijio, вот пара ..

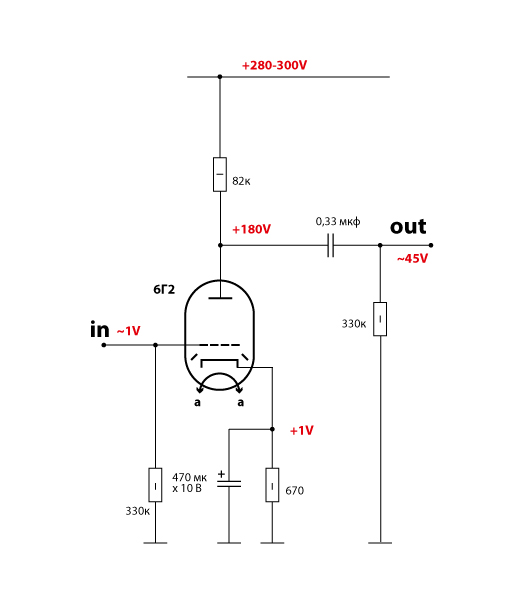

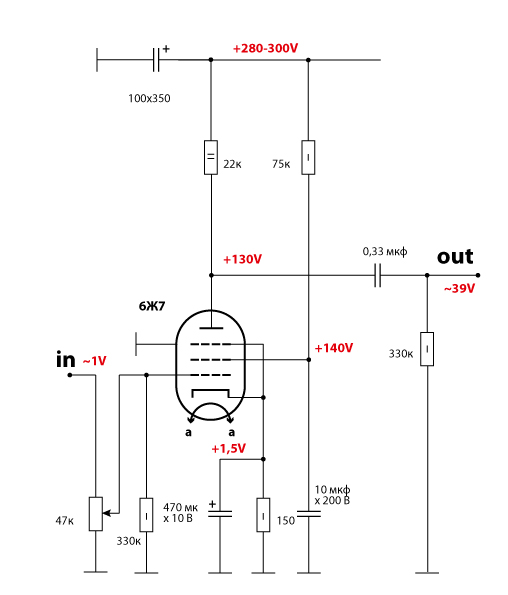

topojijio, вот пара вариантов, которые может пригодятся:
http://hiend.borda.ru/?1-1-0-00000509-000-200-0#123
Если выходной каскад без КО, то "триодный" режим сгодится, правда подобрать номиналами надобно для уменьшения выходной амплитуды, если смещение выходной лампы будет меньше.
Могу попробовать изменить.
Если в выходном каскаде будет КО, то как минимум потребуется раскачка до 35-40 вольт.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:414
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:09.06.18 10:17.Заголовок:Решил сделать драйве..


Решил сделать драйвер на 6Ж7 в пентоде .. Увидел схему Анатолия. (Ред стара).

Объясните мне дураку. Как я вижу режим 6Ж7 в пентоде..
На аноде 6Ж7 согласно даташита номинальное напряжение составляет 250 В. На ЭС тоже ном напряжение составляет 100 В. Ток анода 2 мА, ток в цепи ЭС 0,5 мА. Соответственно , если у нас питание схемы 300В (как у Анатолия), то:
Ra=(300-250)/0,002
Rэс= (300-100)/0,0005.

Дальше. Смещение если 1В, то резистор в катоде должен быть Rк= 1/0,002=500 Ом, а не 140...

И почему такое маленькое смещение для первого каскада УМ ? Ведь вполне может больше 1В поступать скажем с ноутбука, или с ФК большого усиления..

Объясните мне дураку, как Анатолий считал. И дайте также какие еще варианты режима для этого каскада...



Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5347
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:09.06.18 15:21.Заголовок:topojijio пишет: Объ..


topojijio пишет:
 цитата:
Объясните мне..., как Анатолий считал.

Пусть Анатолий сам и попробует объяснить!
Думаю, однако, что Анатолий расчётов не проводил, а ставил элементы схемы подбором, пока не получил желаемое.

Ну, и Вы тоже неправильно пытаетесь сосчитать номиналы резисторов этой схемы. Не так всё просто в жизни пентодов...^)

Спасибо: 0
ПрофильЦитата Ответить





Пост N:836
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:09.06.18 22:00.Заголовок:topojijio пишет: к..


topojijio пишет:
 цитата:
как Анатолий считал

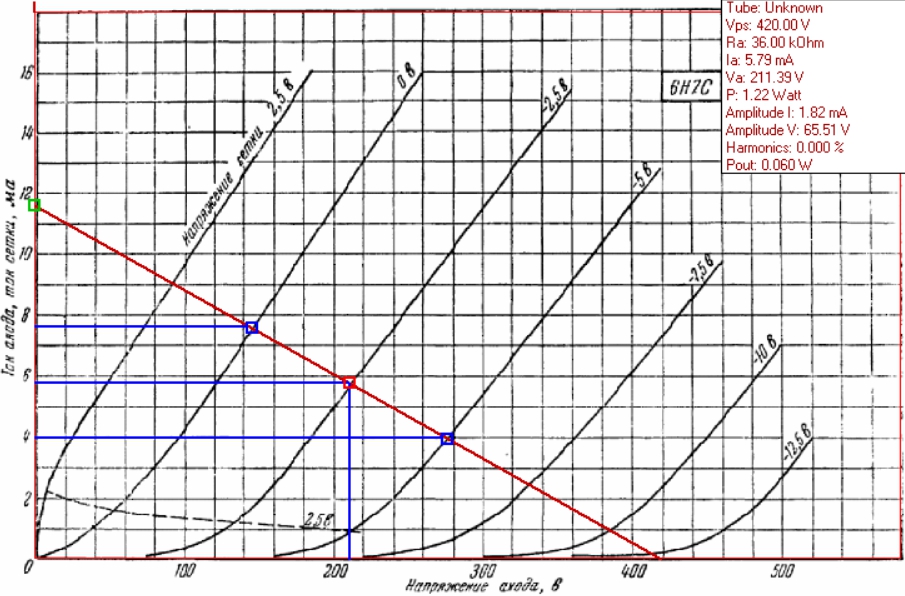

Вот ВАХ, в котором изначально рассчитано было под Ra=36000 и Ea=290.



Но, напряжение второй сетки установил в 110 вольт, само собой режим "убежал", да и усиления было немного больше, чем требовалось.
По минимуму искажений и уменьшением Ra=30000, получил то, что требовалось.
Как правильно Леонид сказал:
Пермяк пишет:

 цитата:
Не так всё просто в жизни пентодов...^)



П.С. Добавлю. На этой лампе, при этой схеме, приподнят диапазон чуть выше середины.

П.С.2. Перепробовал с питанием от 220 до 300 вольт и при разных смещениях. Свое мнение выражу так: хорошая лампа в пентоде, но не для моих ушей.
Середина выскакивает немного вперед. От этого есть ощущение, что инструменты передвинулись ближе и немного скопом. В триоде все же - поделикатнее, но увы.
Параллельно отслушиваю вариант псевдо-УЛ на 6ж2п. Мне однозначно - кроха 6ж2п!


Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:415
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 12:44.Заголовок:Всем привет. Моя эп..


Всем привет.
Моя эпопея с обрезаной синусоидой разрешилась как и говорил друг наш Аур, о том что дело в бракованной лампочке... Когда я заменил лампочку, то в триодной включении данный артефакт исчез...

Далее эпопея продолжилась с этой лампой в пентодном включении...
Пробовал все свои лампы 6Ж7, и разные режимы... Но синусоида обрезанная во всех случаях...

Может кто что то подскажет.. ?? Режима в пентоде пробовал два: с 250 на аноде, и с 120 на аноде. На экранной сетке по 100 вольт в обеих случаях.. Какой резистор смещения должен быть при 120В на аноде, и при 250В на аноде ?

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5350
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 13:02.Заголовок:topojijio пишет: син..


topojijio пишет:
 цитата:
синусоида обрезанная во всех случаях...

Где она "обрезанная"? На выходе всего усилителя или на вызходе драйвера? На каком уровне она обрезана? 1 вольт, 20 вольт, 50 вольт амплитудного?
Про которую схему речь?
Пишите же, наконец, нормально!!!

Спасибо: 0
ПрофильЦитата Ответить



Пост N:416
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 13:07.Заголовок:Схема : http://f6...


Схема - выше, мой пост 414.

Обрезаны верхние полуволны синусоиды после разделительного конденсатора (на выходе драйвера, на сетке выходной лампы). Амплитуда под 50 В... Но синусоида обрезана даже на малой громкости...((

Второй вариант схемы который я пробовал: питание 390В, в аноде 69К (на самом аноде 250В), резистор в ЭС 550К (на ЭС тоже 100В), резистор в катоде 1,5К... Тоже самое.. ((

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5351
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 13:16.Заголовок:topojijio пишет: рез..


topojijio пишет:
 цитата:
резистор в катоде 1,5К...

а постоянное напряжение на нём какое, при неподанном на вход сигнале?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2020
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:10.06.18 13:18.Заголовок:Возьмите типовую схе..


Возьмите типовую схему из книжки 50-х годов, из справочных данных и т.д., не надо только придуманных кем -то схем, и все.

Вот, например, схема 6j7: Ra=100k, Rk=560, Rc2=500k, Ea=310v, Ua=130v, Uc2=60v, Uc1=1,5v

Спасибо: 0
ПрофильЦитата Ответить



Пост N:417
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 13:58.Заголовок:Леонид, 3В было.. Ау..


Леонид, 3В было..
Аур (кстати напишите как вас зовут, а то аур-аур..), спасибо, попробую !

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5352
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 14:10.Заголовок:topojijio пишет: Обр..


topojijio пишет:
 цитата:
Обрезаны верхние полуволны синусоиды после разделительного конденсатора (на выходе драйвера, на сетке выходной лампы). Амплитуда под 50 В...

Значит, до уровня 50 вольт ограничения нет? что же Вам ещё надо? Сколько Вы хотите подавать на вых лампу? 100 вольт, что ли? А то, что ограничивается только одна полуволна , то так и должно быть!
 цитата:
Но синусоида обрезана даже на малой громкости

. А вот по ГРОМКОСТИ работу драйвера не оценивают! За громкость отвечают вых. каскад, ТВЗ и АС, а также уши слушателя.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2022
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:10.06.18 14:24.Заголовок:Юрий, он же Георгий...


Юрий, он же Георгий...
Приведенный мной пример - драйвер 6j7, работает на 2а3 с размахом мин 50в, схема 60-х годов.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:418
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 14:29.Заголовок:Так, главное в имена..


Так, главное в именах не запутаться (Леонид, Анатолий, Юрий)..,а то когда больше двух, я могу ... )
Леонид, дело в том что на любой громкости этот артефакт, а не на большой громкости.., с самого начала.. ((
Буду пробовать режим который предложил Юрий..

Спасибо: 0
ПрофильЦитата Ответить





Пост N:837
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 14:37.Заголовок:Схема моя отработанн..


Схема моя отработанная. Может еще дело в самой лампе. Или ошибки. На проверочной лампе, крутизна под максимум = 1,4 мА/В
30к х 1,4мА/В = 42 вольт на выходе, как в аптеке.

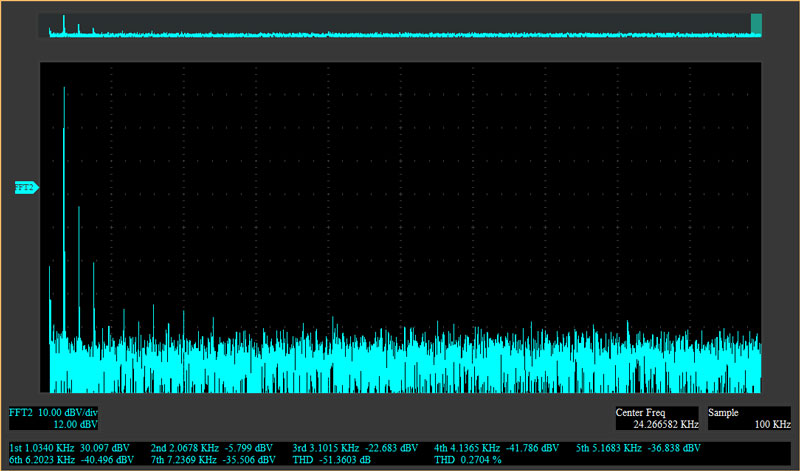

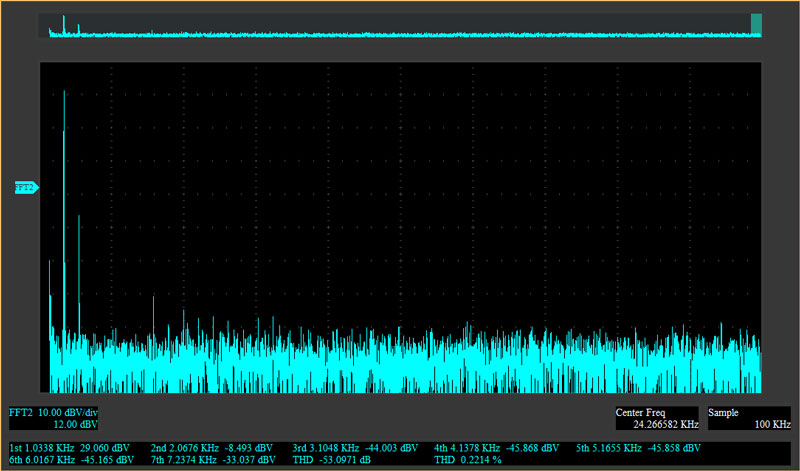

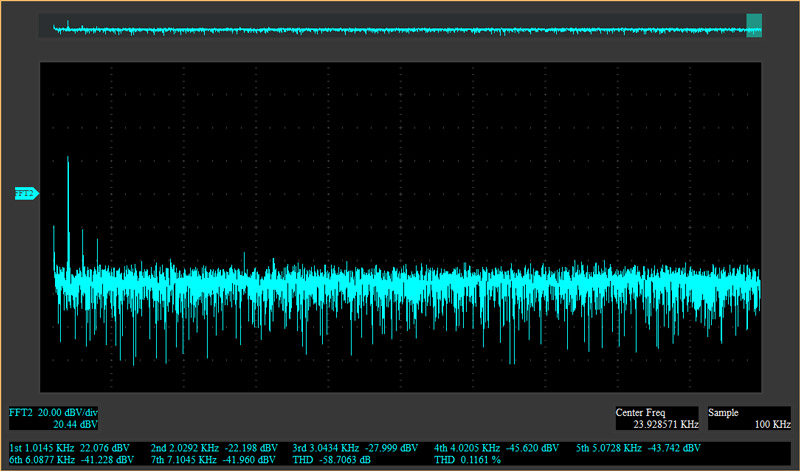

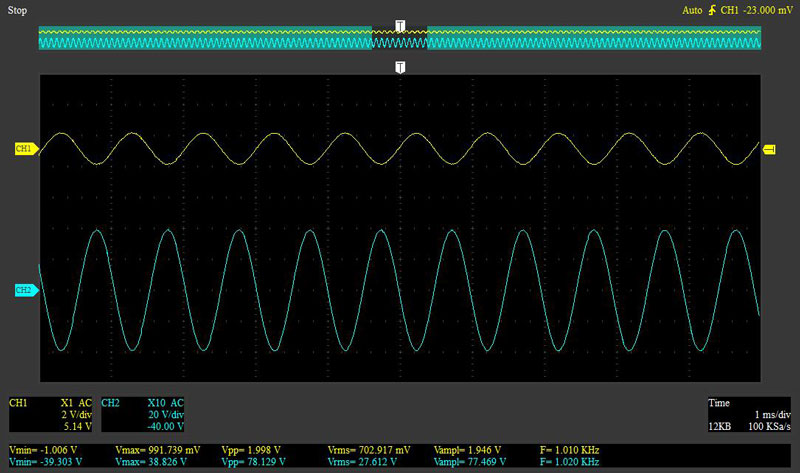

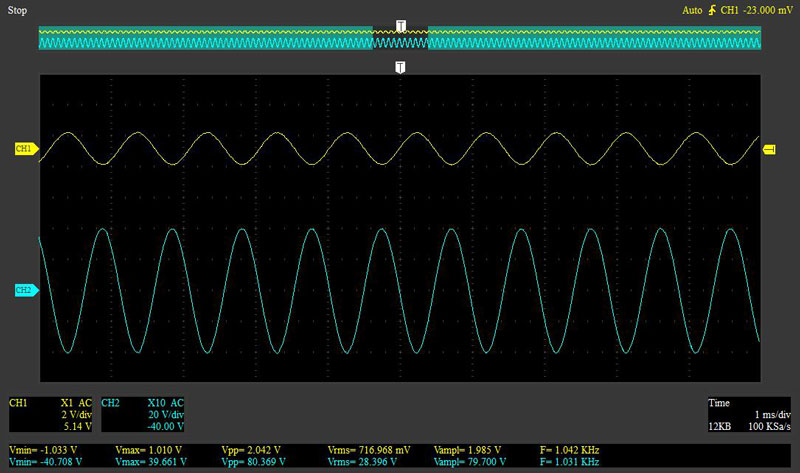

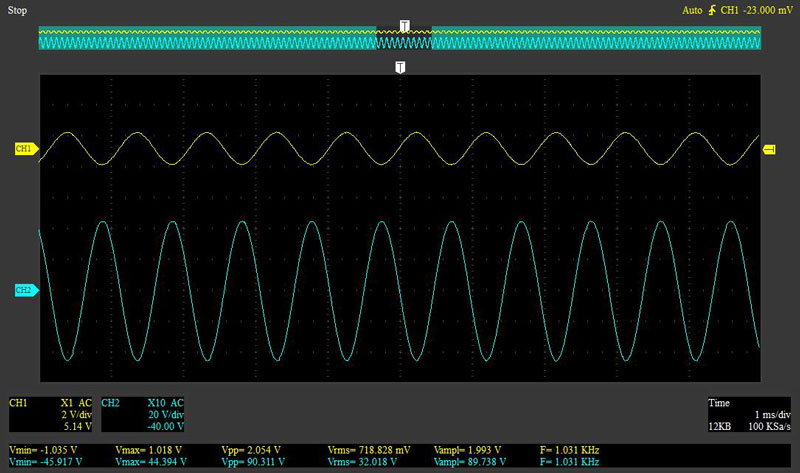

Привел реальные осциллограмму и спектр.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:17306
Зарегистрирован:04.04.09
Рейтинг:49
ссылка на сообщение  Отправлено:10.06.18 14:48.Заголовок:Следующая за драйве..


Следующая за драйвером лампа подрежет его сигнал своей сеткой в любом случае. Хочешь увидеть чистый неискаженный сигнал драйвера- вынь следующую лампу.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5353
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 14:51.Заголовок:topojijio пишет: н..


topojijio пишет:
 цитата:
на любой громкости этот артефакт, а не на большой громкости.., с самого начала.. ((

"С самого начала" 50 вольт на выходе драйвера?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:838
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 14:54.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
Следующая за драйвером лампа подрежет его сигнал своей сеткой в любом случае.

Вполне.
Свою схему настраивал с выходной лампой, не одной: 6п6с, 6п14п, 6п7с. И без них.
topojijio, а на входе какой синус и амплитуда?

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5354
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 15:06.Заголовок:RedStar пишет: topoj..


RedStar пишет:
 цитата:
topojijio, а на входе какой синус и амплитуда?

Наверное, Вы спрашиваете про напряжение, поданное на вход? Я ещё спросил бы, в каком положении регулятор вх. сигнала, на максимуме, или "с самого начала"?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:419
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 15:08.Заголовок:Так.., наверное я гд..


Так.., наверное я где-то "косяк" спорол.. ( Сейчас попробовал режим Юрия - то же самое ((

Вопрос. Первую ногу надо на общий минус? Я ее вообще никуда не припаивал, соединена ли она с корпусом, а то корпус покрашен...
Также вопрос.. Не в том ли косяк, что со второй сетки у меня идет кондер 2 мкФ на общий минус, а не на катод лампы.. ?
Следующее.. Третья сетка у меня соединена с катодом лампы...
Кондер в катоде у меня 220 мкФ...

Где ошибка. ? Или может у меня все лампы бракованные .. ? ((

Спасибо: 0
ПрофильЦитата Ответить





Пост N:839
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 15:12.Заголовок:Если режет синус при..


Если режет синус при любом положении регулятора, то возможны ошибки в монтаже, или что то со смещением.
Другая вероятная причина - подключение третьей сетки (5 нога)? Ее подключение в пентоде - на катод.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:420
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 15:16.Заголовок:Так, по порядку... ..


Так, по порядку...
Следующая (выходная) лампа у меня отключена (отпаял провод идущий на анод лампы)..
Тестовый сигнал поступает с сиди плеера с тестового диска, амплитудой где то 1,3 В..

Следующее... На вход поступает 1,3В., но он ограничивается РГ на входе., и соответственно на выходе драйвера после разделительного конденсатора (где я и измеряю), имеем разную амплитуду напряжения...

Ну так вот... При любом уровне выходного и входного сигнала (читай при любом уровне РГ), синусоида обрезанная.. (( И на малом сигнале, и на большом... Но 50 В амплитуды на выходе есть.. Это видно, так как нижние полуволны синусоиды не обрезаны, и можно вычислить амплитуду сигнала..

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:17309
Зарегистрирован:04.04.09
Рейтинг:49
ссылка на сообщение  Отправлено:10.06.18 15:21.Заголовок:смещение сетки мень..


смещение сетки меньше входного сигнала, вот и режет уже на входе

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5355
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 15:25.Заголовок:Если входной регулят..


topojijio, Если входной регулятор на минимуме - тоже 50 вольтей на выходе, и тоже "режет"?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:421
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 15:31.Заголовок:Александр, так все 1..


Александр, так все 1,3В с сиди плеера поступают на сетку 6Ж7 только тогда , когда РГ выкручен на максимум (на 0 ом)... Или я не прав ?? А когда РГ в самом начале (а синусоида уже обрезана), на сетку 6Ж7 поступает гораздо меньше вольта....
Анатолий. Гридлик 6Ж7 - 440К. Выходное сопротивление двд плеера не знаю (Pioneer AV600)..
Форма входного сигнала - нормальная синусоида, смотрел...
РГ ALPS 50К..

Леонид, нет конечно_). Если РГ на минимуме, то на выходе драйверного каскада соответственно 10В - 20В, и выше.., и на 20В обрезана синусоида..

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2023
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:10.06.18 15:43.Заголовок:topojijio, 6j7, рабо..


topojijio, 6j7, работает на 2а3 с размахом мин 50в, а не на всякие 6п6с, 6п14п, 6п7с и пр. И на сетке 1,5в.
RedStar пускай пишет, что хочет, время сейчас такое...

Спасибо: 0
ПрофильЦитата Ответить





Пост N:841
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 15:52.Заголовок:topojijio, 1,3 вольт..


topojijio, 1,3 вольт rms или амплитуда? Смещение минимум 2 вольта надо.

Юрий, так я не спорю что работает. А всякие триоды здесь не рассматриваем.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:424
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 16:18.Заголовок:Помоему я уже сдаюсь..


По-моему, я уже сдаюсь.. (
Что там может быть ..?( Ума не приложу.. (

Дайте пожалуйста типовой режим для 6Ж4 тогда в пентоде ... (

Спасибо: 0
ПрофильЦитата Ответить





Пост N:842
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 16:22.Заголовок:topojijio пишет: По..


topojijio пишет:
 цитата:
По-моему, я уже сдаюсь..

Я бы не сдался.
Поднимите в катоде с 1 вольта до 2-2,5 вольт. Подстроечником. А на осцилле смотрите. РГ установить на 70% уровня.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:2025
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:10.06.18 16:27.Заголовок:RedStar, нахальство ..


RedStar, нахальство второе счастье. Делайте как хотите...

Спасибо: 0
ПрофильЦитата Ответить





Пост N:843
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 16:44.Заголовок:Юрий, а при чем тут ..


Юрий, а при чем тут нахальство?
Я же говорю, лампа работает, что в мой схеме, что с вашими режимами. Вполне предсказуемая и хорошая лампа.
Может на предложим Алексу много разных режимов, будет собирать во всех режимах, а итог? Он и так виден.
Надо искать причину в одном, как мне не раз говорили здесь на форуме, а потом рассматривать другое.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:425
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 16:54.Заголовок:Анатолий, но вот тут..


Анатолий, но вот тут и я вас не понимаю... 6Ж7 не перегружается по входу.., так как до сетки 6Ж7 РГ уменьшает сигнал, то есть он поступает от нуля до 1,3В, а на выходе в любом положении РГ эта ерунда вылазит..

Юрий, дайте мне пожалуйста режим для 6Ж4 в пентоде, чтобы я опять не мучался ..(

Спасибо: 0
ПрофильЦитата Ответить





Пост N:844
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 17:02.Заголовок:topojijio пишет: а ..


topojijio пишет:
 цитата:
а на выходе в любом положении РГ эта ерунда вылазит..

Прямо так, с "0" на выходе? А писали, что с 20 вольт. Тогда однозначно - мало смещение. Минимум 2 вольт!

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:426
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 17:11.Заголовок:Анатолий, нет, не с ..


Анатолий, нет, не с 20 вольт на выходе, а с самого начала.. ( Даже 2 вольта на выходе - это есть... ((



Спасибо: 0
ПрофильЦитата Ответить





Пост N:845
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 17:19.Заголовок:Первая - в пентоде, ..


topojijio пишет:
 цитата:
не с 20 вольт на выходе, а с самого начала..

Ищите ошибку. На минимуме входного напряжения должна быть почти идеальная синусоида на выходе.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:427
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:10.06.18 17:55.Заголовок:Сейчас сделал две ве..


Сейчас сделал две вещи... Отцепил вторую обкладку конденсатора от сетки выходной лампы, а также заземлил первую ногу 6Ж7... Не знаю, что повлияло, но всё прошло !!!
Там вольт под 100 на выходе каскада... Осциллограф только 60В может показать, но синусоида уходит далеко вверх!!!

Целую эпопею развел.. )) Друзья, вы уж меня простите...

Пока что - всем спасибо !!!

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1639
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:10
ссылка на сообщение  Отправлено:10.06.18 18:21.Заголовок:topojijio пишет: О..


topojijio пишет:
 цитата:
Отцепил вторую обкладку конденсатора от сетки выходной лампы

Это и надо было сделать, когда Бокарев Александр писал о сетке выходной лампы в плюсе от напряжения переменки с драйвера, а не анод отключать - положительное на сетке в случае отключения анода делает сетку анодом по отношению к катоду.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:846
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 18:28.Заголовок:Леонид, я не про ..


topojijio пишет:
 цитата:
Там вольт под 100 на выходе каскада...

При каком анодном резисторе? Видимо - 100 кОм?
Вам не надо более 40-44 вольт.

И - поздравляю с победой над проблемой!

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5358
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 19:02.Заголовок:aur_100 Этих схем уж..


aur_100 Этих схем уже нет на данной странице...

ALSS пишет:
 цитата:
Бокарев Александр писал

действительно, А.Б. предлагал вытащить вых. лампу и тем самым увидеть работу чиста драйвера...
Самое забавное, что топикстартер этого не сделал, а я-то считал, что рекомендация ВЫПОЛНЕНА, и соответственно ломал голову "за драйвер", вплоть до РГ...
Устроили мне с утра головняк...

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:17310
Зарегистрирован:04.04.09
Рейтинг:49
ссылка на сообщение  Отправлено:10.06.18 19:08.Заголовок:был забавный случай..


был забавный случай, помогал знакомому настроить ламповый пушпулл, исполнение космическое, все аккуратно, красиво, каждый узел - шедевр.
Ограничивает сигнал хоть тресни, ничего не помогало. От безнадёги глянул осциллографом сигнал на бегунке входного регулятора уровня. А там сигнал подрезан снизу. Стал разбираться, обнаружил, что входная лампа фактически открыта, смещение - милливольт 100, входной сигнал подрезался током сетки, и дальше эта коряга только усиливалась без изменения. Убили времени - гору, а вроде бы автор усилителя считал себя крутым спецом.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:847
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:10.06.18 19:29.Заголовок:aur_100 пишет: где ..


aur_100 пишет:
 цитата:
где вы такие безграмотные схемы ищете, одна с 1,2-1,3 ком в катоде, другая с 7,5 ком в аноде...

А чем они безграмотны? Что плохого в 7,4 кОм в аноде, если усиление требуется небольшое да еще на пентоде?


Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:17312
Зарегистрирован:04.04.09
Рейтинг:49
ссылка на сообщение  Отправлено:10.06.18 19:33.Заголовок:RedStar Редтарыч, ..


RedStar
Редтарыч, усиление-то упадёт, но спектр испортится. Не зря же пентодам придаётся в даташите картинка с искажениями, где в одной точке всё неплохо, а чуть в стороны - жуть.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5360
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:10.06.18 19:43.Заголовок:Александр, такая кар..


Александр, такая картинка, дейятвительно, приводится, но для выходных пентодов, причём для полного размаха, максимальной вых. мощности.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:17314
Зарегистрирован:04.04.09
Рейтинг:49
ссылка на сообщение  Отправлено:10.06.18 19:55.Заголовок:Пермяк , спасибо, п..


Пермяк , спасибо, понял.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:2027
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:10.06.18 20:37.Заголовок:Ребята, устал от ваш..


topojijio, а вот для осциллографа ОБЯЗАТЕЛЬНО купите щуп 1:10, а то там стоит К42У-2 в лучшем случае, на 250в, хотите посмотреть как звезданет...


Спасибо: 0
ПрофильЦитата Ответить



Пост N:431
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:11.06.18 15:16.Заголовок:В таком случае подск..


В таком случае подскажите пожалуйста.., при отсоединенной выходной лампе я продиагностировал драйвер... А при полностью подключеной выходной лампе (и всем усилителе), можно проверять осциллографом, что выходит с драйвера ?
Или для диагностики драйвера, его лучше отпаять от выходной лампы .. ??

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1640
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:10
ссылка на сообщение  Отправлено:11.06.18 15:48.Заголовок:Конечно же можно, то..


Конечно же можно, только учитывать, что при превышении положительной полуволной сигнала с драйвера напряжения смещения выходной лампы входной ток сетки выходной лампы посадит сигнал из-за высокого выходного сопротивления драйвера.
Поэтому без выходной лампы настраиваете драйвер на максимум его выходного сигнала по симметричному (ну или близко к нему) ограничению - оно должно наступать при сигнале раза в полтора-три больше чем напряжение смещения выходной лампы, это будет гарантией нормальной работы на выходную лампу.
Затем вставляете выходную лампу и уже на нагрузке смотрите ее сигнал по переменке и при необходимости настраиваете режим по постоянке, зная, что драйвер имеет запас и к нему возвращаться не надо.
Например, 6Ж51П в триоде обеспечивает 200 В размаха, а выходной лампе надо 50 В размаха - и я спокоен за драйвер.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:17320
Зарегистрирован:04.04.09
Рейтинг:49
ссылка на сообщение  Отправлено:11.06.18 16:06.Заголовок:добавлю к сказаному ..


добавлю к сказаному коллегой ALSS . Настроить выходной каскад , когда выхода с генератора не хватает для раскачки, можно, включив на выход генератора понижающий трансформатор наоборот, скажем, 220 на 12 вольт, частоту выбираем повыше, сотни герц. И на нагрузке смотрим поведение выходного каскада при полном размахе сигнала. Подрезка синусоиды с одной стороны скажет нам о неверно выбранном режиме лампы ( мал или велик ток покоя) или о неверно выбранной нагрузке. Меняя режим лампы смещением и подбирая нагрузку. можно добиться неискаженного максимального сигнала на нагрузке.
А потом уже включать настроенный ранее драйвер.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:2030
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:11.06.18 16:33.Заголовок:Способ элементарно п..


Способ элементарно прост, специально держу ТПП253, распаян наоборот, дает от генератора 100в(+-), когда возникают вопросы, легко решить. Частоту беру ~1кГц.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:17321
Зарегистрирован:04.04.09
Рейтинг:49
ссылка на сообщение  Отправлено:11.06.18 17:04.Заголовок:Когда изучал поведе..


Когда изучал поведение однотактника на 2а3 , брал сигнал от Г3-118 с его низкоомного выхода, через повыш трансформатор, задача была вывести режим наиболее чистый по спектру, генератор г3-118 в этом плане идеален и всё зависит только от выходного каскада.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:434
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:11.06.18 17:15.Заголовок:ALLS, так если у вас..


ALLS, так если у вас драйвер с таким запасом (в 4 раза), то получается вы ручку РГ только до четверти крутите ? Иначе выходной каскад будет перегружен по входу .. ?

Самое печальное - это то, что у меня нету генератора. Я все с тестового сиди диска подаю.. Так что.. у меня будет вольт 25-30 в лучшем случае, при повышении с плеера и через транс 6-220...
Так что, сначала драйвер настрою, потом с него и буду подавать на выходной каскад.. .

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5361
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:11.06.18 19:12.Заголовок:topojijio , если дра..


topojijio , если драйвер может выдавать сигнал с напряжением в 4 раза больше необходимого, то это значит, что драйвер обеспечит полный размах вых. каскада, если к усилителю будет подключен источник сигнала, в 4 раза слабее по напряжению. Для того и желателен такой "запас".

Обычно, усиление предкаскадов подбирают таким образом, чтобы при стандартном сигнале с уровнем 0дБн (0,775 вольт) ручка регулятора громкости стояла в положении 1 час.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:852
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:11.06.18 20:46.Заголовок:Все намного проще. К..


Все намного проще.
Количество витков транса:
Wk / (Wk + Wa) = B (бетта трансформатора)
Напряжение питания делим на корень из двух, получаем амплитудное напряжение.
Ea / 1,414 = Ua
Ua х B = Uk - переменное напряжение на катоде.
Ubias / 1,414 = Uin - напряжение смещения делим на корень из двух, получаем амплитудное напряжение относительно смещения.
Uin + Uk - сложением получаем входную амплитуду на первую сетку выходной лампы, выходная драйвера.
Судя по данным предоставленным Алексом ранее, бетта равно 0,113, Питание 260 вольт, на вторую сетку тоже 260 вольт. Значит смещение немного изменится до 8-9 вольт.
Амплитуда с драйвера необходима 26 вольт. Подсчет дает так.
Здесь и триод справится. Но если Алекс предпочитает пентоды, то здесь проблем вообще не должно быть.

Подражание - это самоубийство! Вы обязаны быть самим собой, а не чьей-то копией.
Ошо Раджниш.
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5363
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:22
ссылка на сообщение  Отправлено:11.06.18 22:01.Заголовок:RedStar вопрос не ст..


RedStar, вопрос не стоял о том, какое напряжение требуется на сетке вых. лампы. Оно известно, автор заявил 25 вольт.
Разговор о том, какое напряжение на выходе (точнее - какой коэфф. усиления) должен иметь драйвер, с учётом запаса чувствительности усилителя по входу.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1643
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:10
ссылка на сообщение  Отправлено:12.06.18 03:47.Заголовок:topojijio пишет: AL..


topojijio пишет:
 цитата:
ALLS, так если у вас драйвер с таким запасом (в 4 раза), то получается вы ручку РГ только до четверти крутите ? Иначе выходной каскад будет перегружен по входу .. ?

Несколько не так... Леонид (Пермяк) пояснил смысл и примерное положение регулятора в правильном усилителе указал - это делается для того, чтобы иметь запас по напряжению с драйвера и быть уверенным, что первым в насыщение входит именно выходной каскад, а не предшествующие.
И при регуляторе уровня на максимуме при сигнале, соответствующем номинальной чувствительности усилителя, драйвер перегружаться не должен. А еще лучше иметь запас (headroom, кажется), около 3 дБ.
А к чувствительности усилителя этот запас особого отношения не имеет - решается предварительным усилителем при необходимости.

Спасибо: 1
ПрофильЦитата Ответить





Пост N:1661
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:11.02.19 21:36.Заголовок:Подскажите, какой КУ..


Подскажите, какой КУ можно выжать из 6Ж8 в триодном включении, при 290в анодного?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1384
Зарегистрирован:20.08.13
Откуда:Россия,Москва
Рейтинг:2
ссылка на сообщение  Отправлено:11.02.19 22:19.Заголовок:Думаю, не более 14....


Думаю, не более 14...16.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18901
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:11.02.19 23:15.Заголовок:6С5С , 14, та же..


6С5С , 14, та же арматура внутри, что и у 6ж8 в триоде. И усиление то же, ниже среднего.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1663
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:12.02.19 00:03.Заголовок:Пичаль. На 6н7с уже ..


Печаль :) На 6н7с уже совсем впритык по накалу получается транс питания. Придётся 6н9с ставить пока, или 6н8с двухкаскадный.
О! Дмитрий советовал 6Ж9П. Вроде у нее в триоде около 45 КУ, значит в динамике будет примерно 30-35? Самое то вроде.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3470
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:12.02.19 00:55.Заголовок:Jaster пишет: Подск..


Jaster пишет:
 цитата:
Подскажите, какой КУ можно выжать из 6Ж8 в триодном включении, при 290в анодного?

В триоде 6Ж8 и 6Ж7 очень близки по усилению к 6Н8С, 6С5С. Станислав и Александр назвали цифру.
 цитата:
Дмитрий советовал 6Ж9П. Вроде у нее в триоде около 45 КУ, значит в динамике будет примерно 30-35? Самое то вроде.

Мне нравилось, как звучала 6Ж9П(старая, маленькая и без всяких е, др и т.д.). Но тут есть одна пометка, в том усилителе, где я это отслушивал, предварительный каскад работал на межкаскадный трансформатор. Впечатление от этой лампы с резистором в нагрузке может сильно отличаться. Но по усилению она вполне себе потянет.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18904
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:12.02.19 01:03.Заголовок:Дима, с резистором ..


Дима, с резистором в аноде, 15к 2вт, 6Ж9П прекрасно звучит, проверено, а её импортная сестричка Е180 F ещё и престижнее нашей Золушки из осциллографа. Верно подмечено, что лучше всего звучит малютка без всяких ЕРов и ДРов.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1664
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:12.02.19 01:20.Заголовок:U.L.F. Бокарёв Алекс..


U.L.F. Бокарёв Александр
Вроде как раз такие.. оказалось даже не 4, а 7 штук их у меня. Почему-то на упаковке написал что 4.. :)
Годы 69-72, 5 шт одного завода 71-72г Саратов, еще 2 шт других, но с виду идентичны полностью.



Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18909
Зарегистрирован:04.04.09
Рейтинг:52

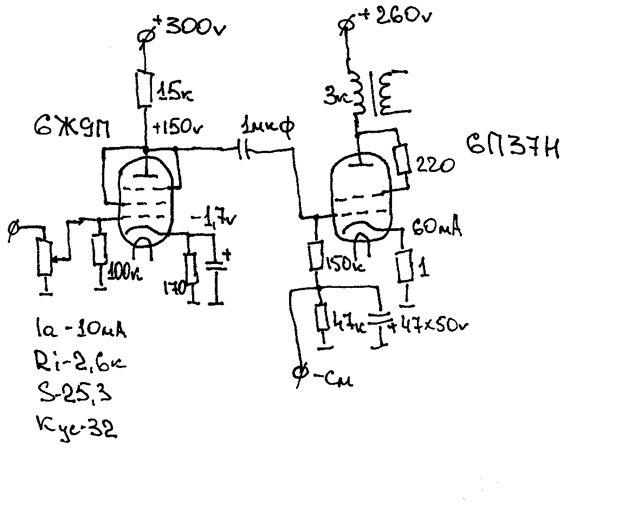

ссылка на сообщение  Отправлено:12.02.19 01:52.Заголовок:Они. Усиление в тр..


Они. Усиление в триоде 40. Хватает. В анод 15 килоом, в катод по памяти, ом 200-300

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3471
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:12.02.19 01:54.Заголовок:Главное, чтоб микроф..


Главное, чтоб микрофонящих не попалось. Хотя, как раз старенькие-маленькие к этому были менее склонны, в отличие от всяких "продвинутых версий или 6Ж49П.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18910
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:12.02.19 02:03.Заголовок:6Ж49п-др был ящи..


6Ж49п-др был ящик, их все проверил на шум, звон, усиление , отобрал пары, они практически все оказались классными , разброс минимален.
Одна партия, видимо. Думал, воспользуюсь когда-то этими отобранными , но хозяин ламп их все кучей продал, мне не было предложено .

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1669
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:12.02.19 15:37.Заголовок:Нашел на 300в анодно..


Нашел на 300 вольт анодного такой вариант драйвера:



Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18918
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:12.02.19 16:06.Заголовок:Нувистор 6п37н, кр..


Нувистор 6п37н, красивая лампа, интересная. Есть одна штука.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1671
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:12.02.19 19:48.Заголовок:Бокарёв Александр U...


Бокарёв Александр,
U.L.F.
А вот тут http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/6Zh/6Zh49P
цитаты говорят, что простая 9-ка хуже чем Е и 49-я.. )

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3474
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:12.02.19 20:19.Заголовок:Какое-то время назад..


Какое-то время назад я отслушивал у себя на макете огромное множество отечественных и импортных пальчиковых пентодов в триодном включении , именно на предмет сравнения сигнатур звучания. Выходная лампа была 6п31с. Впечатление о 6ж9п и её "более продвинутых" родственницах озвучил на основе тех сравнений. Понятно, что это весьма субъективно и имеет отношение лишь к конкретным экземплярам ламп, что попадали под руку. Чтоб убедиться для себя кто прав, кто - нет, придётся самому отслушивать и сравнивать, помощь зала тут весьма относительна. У Вас же есть 6ж9п? Вот и начните с неё.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1672
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:12.02.19 21:07.Заголовок:U.L.F. да, на данный..


U.L.F. да, на данный момент есть только 2 лампы в наличии, которые точно подойдут в драйвер для 6П31С. Это упоминаемая тут 6Ж9П в триоде и 6Ж8 в пентоде.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1278
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:0
ссылка на сообщение  Отправлено:13.02.19 03:04.Заголовок:Jaster, здесь Алекса..


Jaster, здесь Александр предложил 6ж9п в триоде. Решил собрать на макетке, не особо настраивая, так, для себя, получилось хорошо.
Может и вам пригодится.




Пока было время, еще раз проверил 6ж7 в пентоде, которая более интересна и по звуку и по гармоникам:




И для коллекции - на лампе 6г2:


файлообменник фото

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 1
ПрофильЦитата Ответить





Пост N:1673
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:13.02.19 03:28.Заголовок:RedStar спасибо, оче..


RedStar спасибо, очень даже интересно. Жаль, до выходных не смогу заняться..

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1280
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:0
ссылка на сообщение  Отправлено:13.02.19 03:31.Заголовок:Jaster, если нужны д..


Jaster, если нужны другие выходные напряжения и лампы, постараюсь проверить по возможности. Самому интересно.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1676
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:13.02.19 13:08.Заголовок:RedStar А 6Ж8 в трио..


RedStar А 6Ж8 в триоде и пентоде найдется? Или будет то же самое что и 6Ж7?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18925
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:13.02.19 13:50.Заголовок:RedStar смотрите: ..


RedStar смотрите: 6ж9п в пентодном включении- как уменьшился отрыв 3 гармоники от второй, по сравнению с триодным.
Спектр 6Г2 красиво спадающий, но дальше торчит пузо из высших продуктов.
Спасибо вам за редкой красоты картинки.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1678
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:13.02.19 14:18.Заголовок:Бокарёв Александр А ..


Бокарёв Александр А где там 6Ж9П в пентоде? Вроде 6Ж7 только.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3481
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:13.02.19 15:30.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
Спектр 6Г2 красиво спадающий, но дальше торчит пузо из высших продуктов.

Саша, есть такое дело за 6г2. Мы с Вадимом Пузановым давно ещё про это писали, что мол "не спектром единым". Т.е. нет прямой связи между звучанием 6г2 и её не совсем коротким " хвостом".

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1281
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:13.02.19 15:49.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
...6ж9п в пентодном включении- как уменьшился отрыв 3 гармоники от второй, по сравнению с триодным.

В триодном. Да, третья исчезла, но хвост появился. Немного изменить катодный резистор, тогда вылезет третья, а последующие меньше станут.
 цитата:
Спектр 6Г2 красиво спадающий, но дальше торчит пузо из высших продуктов.

Можно еще "поиграться" катодным и анодным для снижения этого "пуза".
П.С. Всегда пожалуйста.
П.С.2. 6ж8 новых нет у меня. Есть одна, но видимо ей каюк.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:18932
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:13.02.19 16:59.Заголовок:Зевнул, сознаюсь...


Зевнул, сознаюсь.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1679
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:13.02.19 17:07.Заголовок:RedStar А SRPP на 6Н..


RedStar, а SRPP на 6Н9С не меряли, случаем?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1282
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:13.02.19 17:10.Заголовок:Jaster пишет: SRPP ..


Jaster пишет:
 цитата:
SRPP на 6Н9С

SRPP не делаю, не нравится пока такое.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3483
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:13.02.19 17:32.Заголовок:Вообще, есть такая с..


Вообще, есть такая статистика, что српп сам по себе не удлинняет "хвост" гармоник, да и вообще мало влияет на спектр. Но звуковую сигнатуру ламп всё-таки меняет. Некоторые начинают звучать откровенно хуже, некоторые даже лучше. Например 6н6п в српп совсем мёртвой становится, а 6н23п - напротив, лучше начинает звучать, без присущей ей некоторой истеричности. 6н9с тоже не сказал бы что плохо, как бы более академично в српп.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1681
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:13.02.19 17:34.Заголовок:U.L.F. пишет: как ..


U.L.F. пишет:
 цитата:
как бы более академично

имеется в виду меньший окрас?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3484
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:13.02.19 18:42.Заголовок:Ну да...


Ну да.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2570
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:13.02.19 21:40.Заголовок:С помшью Василия, ВА..


С помшью Василия (Карта) - ВАХ на 6г2, кому страшно (а чего там, до 1000в), примерно так.
Лучше лофтин, ну или обычный, с Rc=1МОм.



Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3486
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:14.02.19 00:32.Заголовок:Карта пишет: Вась,..


Карта
Вась, к чему картинка-то? То, что вторая гармоника будет меньше с ростом нагрузки - оно и так ясно, но выходное сопротивление каскада тоже растёт, амплитуда сигнального тока уменьшается. Какую лампу раскачивать будем таким драйвером?
Есть ещё секрет, 6Г2 с меньшей нагрузкой звучит лучше, кстати и 6Н9С тоже. Хотя ничего конечно не бесплатно, усиление с уменьшением нагрузки тоже падает.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2571
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:14.02.19 12:39.Заголовок:ВАХ на 6г2 с 750в мо..


ВАХ на 6г2 с 750в моя, а Василий помог выложить.
Работала в лофтине с 6с4с.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1764
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.02.19 16:41.Заголовок:Подумалось.. а что е..


Подумалось.. а что если.. взять 6Ж8 и сделать тумблер - триод/пентод? Вечером/ночью триодик, а днем пентодик..

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1339
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:25.02.19 15:18.Заголовок:Jaster пишет: 6Ж8 ..


Jaster пишет:
 цитата:
6Ж8 в триоде и пентоде найдется?

В пентоде. Проверил бы точнее, но лампы нет.


Uout = 60 V ampl
Uin = 1 V
Ua = 140 V
Ia = 5 mA
Ea = 290 V
Ug1 = -2 V
Ra = 30 k
Rk = 430

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1794
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:25.02.19 17:23.Заголовок:RedStar Спасибо!..


RedStar Спасибо!

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3534
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:26.02.19 01:35.Заголовок:Когда-то начинал игр..


Когда-то начинал игры с 6П31С вот с этой схемы. Потом в катоде входной лампы всё-таки появился конденсатор, а впоследствии на месте входной лампы прижилась 6Г2 с огромным отрывом по звучанию и тема с 6Ж8 в пентоде была закрыта навсегда.



Спасибо: 0
ПрофильЦитата Ответить





Пост N:414
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:0
ссылка на сообщение  Отправлено:26.02.19 03:18.Заголовок:https://i.postimg.cc..



Аналогично. Звук однозначно лучше.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1341
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:26.02.19 03:24.Заголовок:Вы прям агитируете з..


Вы прям агитируете за 6Г2. Неужели она так хороша в звуке?

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3536
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:26.02.19 03:29.Заголовок:Да что за неё агитир..


Да что за неё агитировать... сами послушайте, сравните с 6Ж8 в пентоде.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1342
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:26.02.19 03:35.Заголовок:С 6ж8 не могу, нет и..


С 6ж8 не могу, нет их. Вот сравнить бы с 6ж7.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3537
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:26.02.19 13:03.Заголовок:На самом деле, 6ж7 и..


На самом деле, 6ж7 и 6ж8 очень близки. Только у 6ж8 пипки нет сверху.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1966
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:20.03.19 21:10.Заголовок:Подскажите пожалуйст..


Подскажите пожалуйста, а какая-то из этих ламп может хорошо работать с бОльшим входным, до 4.2 вольта, при этом не перегружаясь?

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:5867
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:23
ссылка на сообщение  Отправлено:20.03.19 23:28.Заголовок:Jaster , оглашайте в..


Jaster , оглашайте весь список, пожалуйста...
- 4,2 вольта - это амплитудное или rms ?
- в триодном или пентодном включении ?
- какое выходное напряжение (амплитудное) надо получить?
- какое анодное питание, например - до 300, 400, 500 вольт? Или какое-то твёрдозаданное?
- какой величины гридлик у последующей по схеме лампы?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1969
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:21.03.19 01:47.Заголовок:Пермяк наверное ампл..


Пермяк наверное амплитудное - указано в параметрах выхода ЦАПа без пояснения.
В триодном предпочтительнее.
Раскачка 6С4С/6П31С и иже с ними.
Анодное от 300 до 400, скорее второе, но вряд ли буду городить отдельно от выходной лампы.
Вот с гридликом вопрос.. Как я понимаю с 6С4С при фиксированном смещении могут быть проблемы с гридликом более 50ком.. Хотя в разных схемах встречаю 100ком и даже 450ком при фиксе.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3630
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:21.03.19 03:19.Заголовок:Jaster пишет: Как я..


Jaster пишет:

 цитата:
Подскажите пожалуйста, а какая-то из этих ламп может хорошо работать с бОльшим входным, до 4.2 вольта, при этом не перегружаясь?

Да вполне можно и 6Ж7 и 6Ж8 заставить работать в таком режиме. Сдвинуть рабочую точку вправо, чтоб смещение было не меньше 5 вольт. Но лучше для этой цели подобрать лампу с более широким "раскрывом" ВАХ. Т.е. чтоб смещение входного каскада было вольт 6-7 и не было бы роста искажений в таком режиме. Хорошо подходит под эту задачу 6П9 в триоде. У неё раскрыв широкий, можно и 6, и 7, и даже 8 вольт смещение заложить при расчёте режима каскада. Да и отдаваемая в вых. каскад амплитуда сигнального тока у неё будет куда как солидней по сравнению с 6Ж8. У 6П9 и усиление чуть больше, чем у 6Ж8 в триоде. Только вот что-то сомнения берут по поводу уровня сигнала 4,2В у Вас от источника.

Хороший драйвер получается из 6Ж51П в триоде. Усиление у неё под 50, т.е. xуть ли не самое высокое из подобных пентодов в триодном включении. Сигнатура звучания мягкая, по ламповому тёплая и объёмная. Зря эту лампу некоторые недолюбливают, презрительно обзывая "телевизионной". А если нужно звук поострей, подетальней, то 6Ж9П. Или Вам пальчиковые не подходят по религиозно-визуальным соображениям? Ну из октальных выбор не такой широкий...

Jaster пишет:

 цитата:
Как я понимаю с 6С4С при фиксированном смещении могут быть проблемы с гридликом более 50ком.

Если паспортные параметры по рассеиваемой мощности не превышены, то до 150кОм при фиксе ничего не будет. Вернее сказать работать они будут долго и счастливо.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19203
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:21.03.19 03:47.Заголовок:Дима, я применял ..


Дима, я применял 6Ж51п драйвером к 2А3, ламочка классная, Шалин посоетовал. Усиление 70, смещение 3.5 в. внутреннее 10 к. Супер. Но- емкость в триоде конская. Пик 300

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3631
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:21.03.19 04:53.Заголовок:Нашёл запись по 6Ж51..


Нашёл запись по 6Ж51П в триоде. когда экспериментировал с разными пальчиковыми пентодами в триодном включении. При питании каскада 370В, нагрузке 12кОм и 270ом в катоде, смещение было 3-3,3 вольта, на аноде примерно 240-250вольт и внутреннее сопротивление лампы около 4-4,4кОм, динамический Кус 50-52.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1970
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:21.03.19 05:18.Заголовок:U.L.F. пишет: Хорош..


U.L.F. пишет:
 цитата:
Хорошо подходит под эту задачу 6П9 в триоде.

Их есть у меня, спасибо.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1485
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 02:05.Заголовок:Jaster пишет: Их ес..


Jaster пишет:

 цитата:
Их есть у меня...


Конечно не плохо бы было. При 7,6 кОм в аноде - амплитуда на выходе около 53 вольта, при входной 3 В. Смещение -3 В. Питание 390-400 В. В аноде - 140 В. Ток анода 33 мА. В катоде 100 Ом.
Вот только "печка"в аноде нужна ли? А гармоники считать по ВАХ смысла не вижу.


Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3635
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:22.03.19 02:22.Заголовок:Я бы лично под его у..


Я бы лично под его условия(4,4в на входе) предложил бы немного другой режим. Более высоковольтный при том же питании 390-400В. Это улучшит перегрузочную способность по входу. Да и лампа звучит лучше при большем Ua. Например вот так:

радикал


Но тут следует не забыть, что на нагрузке 6,8кОм будет выскаживаться 200В, а это при токе 30мА будет рассеиваемой мощности 6Ватт. Чтоб этот кипятильник не "закипел" в полном смысле слова, придётся ставить составной резистор с общей рассеиваемой мощностью ватт 15, а лучше ещё больше. Но тут в принципе ничего сверхсложного нет запараллелить десяток двухваттных МЛТ-2 по 68кОм, вот и составной резистор готов.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1490
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 02:28.Заголовок:Вполне можно и так п..


Вполне можно и так применить. Вот только анодное сопротивление то меньше, а значит и ток больше. При 4,4 вольт смещении и входной 2,5 - амплитуда на выходе уже будет менее 50 вольт.
А какую требуется Jaster-у? Подойдет ли?

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3637
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:22.03.19 02:37.Заголовок:Ну ему вроде как 6С4..


Ну ему вроде как 6С4с качать? Или что-то подобное. Там и нужно 45, максимум 50 вольт. Сигнальные 4вольта дадут на выходе каскада около 60В, т.е. даже запасец небольшой будет. Нагрузку можно взять, как и Вашем случае, просто сдвинуть рабочую точку чуть правей. У нас и ВАХ чуть разные, Ваша из Гурлёва, мои уж не помню кем реально снятые с конкретной лампы. Но лампы в любом случае отличаются от серии к серии, поэтому тут не суть важно.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:740
Зарегистрирован:16.05.10
Откуда:Псков
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 03:36.Заголовок:Я для 6П9 нагрузку п..


Я для 6П9 нагрузку подбирал из двух последовательно включенных ПЭВ-10.

Говори что думаешь. Думай, что говоришь! Спасибо: 0
ПрофильЦитата Ответить





Пост N:1495
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 03:40.Заголовок:volli пишет: ...из ..


volli пишет:

 цитата:
...из двух последовательно включенных ПЭВ-10.


Лучше из двух параллельных 5-7 Вт.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить





Пост N:434
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:0
ссылка на сообщение  Отправлено:22.03.19 03:41.Заголовок:В ПЭВ-10 индуктивнос..


В ПЭВ-10 индуктивность мизерная. Не влияет совсем.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1979
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 04:17.Заголовок:Да, печку конечно не..


Да, печку конечно не хотелось бы.
А из менее токовых ничего не подойдет? В принципе на постоянку мне такое не требуется, просто чтоб была возможность. Но на крайняк буду подключать через трансформаторный пассивный пред на совтерах (имеется), либо через делитель.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1499
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 04:23.Заголовок:Jaster пишет: А из ..


Jaster пишет:

 цитата:
А из менее токовых ничего не подойдет?


Так вы определитесь из имеющегося!?
Предложено много, а выбора у вас так и нет.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1982
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 04:42.Заголовок:RedStar Список потих..


RedStar
Список потихоньку пополняется.. Товарищ немного подарил, да у себя что-то нашел:
6Ж4, 6Ж8, 6П9, 6Ж1/2/9/10/11П, 6Н8С, 6Н9С, EC91, ECC81 (1шт), 6Н1П, 6Н23П,
Вот еще завтра заберу 6шт 6н7с (Хрюн на АП уж очень их нахваливает и советует).
В субботу будет время, засяду по ВАХам считать, может сам что насчитаю..

Спасибо: 0
ПрофильЦитата Ответить



Пост N:741
Зарегистрирован:16.05.10
Откуда:Псков
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 04:44.Заголовок:RedStar пишет: Лучш..


RedStar пишет:

 цитата:
Лучше из двух параллельных 5-7 Вт.



При последовательном легче "корректировать" сопротивление, уменьшение напряжения на резисторе благоприятнее на прочие показатели резистора.

Говори что думаешь. Думай, что говоришь! Спасибо: 0
ПрофильЦитата Ответить



Пост N:258
Зарегистрирован:07.03.16
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 05:00.Заголовок:Jaster пишет: Списо..


Jaster пишет:

 цитата:
Список потихоньку пополняется.. Товарищ немного подарил, да у себя что-то наше


Вы спрашивали, как вроде, про выходные лампы, а в списке только драйверные?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1983
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 13:54.Заголовок:aleks8845 Про выходн..


aleks8845 Про выходные в другой теме спрашивал.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3642
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:22.03.19 14:17.Заголовок:Честно говоря, я лич..


Честно говоря, я лично уже окончательно запутался в какой ветке у Вас драйвер, а в какой выходной каскад. Может стоило бы одному усилителю свою ветку посвятить, а не пытаться его обсуждать в нескольких...

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19222
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:22.03.19 14:27.Заголовок:Ни разу не убедился..


Ни разу не убедился, что драйвер типа "печка" для 6с4с - лучше драйвера на высокоомной лампе типа 6н9с или 6г2. Скорее всё точно наоборот.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:3644
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:9
ссылка на сообщение  Отправлено:22.03.19 14:39.Заголовок:Т.н. "печка"..


Т.н. "печка" очень хороша с трансформаторной нагрузкой. И лучшая из доступных "печек" для такого варианта, это 6с15п(45п). Греть мощным драйвером анодный резистор конечно экстрим.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1985
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 14:47.Заголовок:Вообще у меня есть т..


Вообще у меня есть трансы межкаскадные. Sowter 8424. http://www.sowter.co.uk/specs/8424.htm
они 20к:20К могут или 5к+5к при параллельном соединении. Но я их планировал для другого проекта (как выходники для наушников Stax). Попробовать то конечно можно.. :)

U.L.F. пишет:
 цитата:
Может, стоило бы одному усилителю свою ветку посвятить

Можно, но сейчас еще много нерешенных вопросов, выбираю много чего и из чего.
Думаете так удобнее будет?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:260
Зарегистрирован:07.03.16
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 15:35.Заголовок:Jaster пишет: Думае..


Jaster пишет:
 цитата:
Думаете так удобнее будет?

Конечно, одна голова хорошо, а .... лучше

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2686
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:22.03.19 16:20.Заголовок:6п9 хорошая печка, и..


6п9 - хорошая печка, и все, больше ничего хорошего.
Отлично в триоде с межкаскадным трансформатором, делал при Еа=200-220в всего, Rk~200, Сk~470мкф, Uk~ +5в, Ia~22мА(через МКТ, не забывать), качал элементарно +-60в, усиление Ку=16. Uвых можно и больше, если Еа увеличить.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19223
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:22.03.19 17:14.Заголовок:Межкаскадный трансф..


Межкаскадный трансформатор - пожалуй единственный вариант применения 6с4с с фиксированным смещением. А с драйвером достаточной мощности ещё добыть пару ватт за счет захода в А2. Ко всему прочему анодное питание получается невысоким. 300- 330в максимум. И всем хватает.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1987
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 17:26.Заголовок:Бокарёв Александр А ..


Бокарёв Александр, а можно поподробнее? Очень бы пара ватт мощности не помешала.
Прикинул тут 6Н7С по Хрюну, шикарно выходит!
Скрытый текст


Спасибо: 0
ПрофильЦитата Ответить





Пост N:1504
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 17:43.Заголовок:Jaster пишет: Прики..


Jaster пишет:
 цитата:
Прикинул тут 6Н7С по Хрюну, шикарно выходит!

А как же максимум по питанию, вами определенный?:
 цитата:
Анодное от 300 до 400, скорее второе,

Можно сместить нагрузочную (зеленая линия).
Питание 380-390. Выходная амплитуда 65 вольт при входной 2,5 В. Ra=39 к. Rк=510



Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:263
Зарегистрирован:07.03.16
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 17:52.Заголовок:Jaster пишет: Прики..


Jaster пишет:
 цитата:
Прикинул тут 6Н7С

У нее катод общий для триодов, в РР -хорошо, а в СЕ..., половинки параллелить?

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2687
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:22.03.19 17:54.Заголовок:Для 6н7с хорошо режи..


Для 6н7с хорошо режим Еа=+650-700в, Ua=+280в, Uк=+3,2в, Ra=45к, Rк=390, все лампы запросто прокачивают, особенно 6с4с, 2а3, 45, 300b.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1991
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 18:26.Заголовок:aur_100 Может 580в д..


aur_100, может 580в достаточно будет? Мне все равно нужно будет 580в для BIAS электростатических наушников. Можно сделать заодно и для драйвера.

RedStar пишет:
 цитата:
Можно сместить нагрузочную (зеленая линия).

420в я взял специально, это в мои условия в принципе влезает, кондеры на 450 подойдут еще, в т.ч. для выходных ламп с автосмещением нормально будет, а по Бокареву и для фиксы даже.

aleks8845 пишет:
 цитата:
У нее катод общий для триодов, в РР -хорошо, а в СЕ..., половинки параллелить?

Можно и параллелить, можно половинку использовать, а можно кондер на катод навесить..

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1506
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:22.03.19 18:29.Заголовок:Jaster пишет: Может..


Jaster пишет:
 цитата:
Может 580в достаточно будет? Мне все равно нужно будет 580в для BIAS электростатических наушников. Можно сделать заодно и для драйвера.

Вас не поймешь. То ставите границы для питания, то находите 600 вольт.
Уж определитесь.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить





Пост N:1992
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 18:34.Заголовок:RedStar это мне и ну..


RedStar, это мне и нужно - определиться.. )
580в мне потребуется без нагрузки, думал мелкий торик с удвоением просто. Но можно и побольше взять и драйвер им запитать.. Если будет реальный толк от этого.

Вот вариант https://www.chipdip.ru/product/ttp-60-220v - с удвоением 600 вольт будет + фильтр, как раз 280 останется, спокойно должен драйвер вытянуть.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19226
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:22.03.19 19:11.Заголовок:драйверу с межкаска..


драйверу с межкаскадником нужны мощные токовые триоды с низким внутренним, их негусто. 6BL7 5687 7199 E182CC 6н30п 6н6п 6н12с .
На них собирается двухкаскадный с гальваносвязью драйвер по образу Аудионота.
высоковольтное питание нужно драйверу на резисторах с разными ....6н8с, 6н7с, 6ж8 в триоде и др.
СРПП на 6н9с с питанием 500-550в отлично звучит.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:2688
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:22.03.19 20:58.Заголовок:6н7с никогда не пара..


6н7с никогда не параллелю, либо одна на два канала, общая цепь Rк, Ск=2200мкф, и два Ra. Если менял всю лампу, например 6н8с на 6н7с, оставлял отдыхать половинку, и не жалею...
Jaster, можно и 580в, на ток смотрите, чтоб не пролететь.
Саша, 6п9 с тр-ром стояла на выходе корректора, даже на ТДС-5 работала.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1998
Info:Начинающий любитель.
Зарегистрирован:04.05.11
Откуда:Россия,Уфа
Рейтинг:3
ссылка на сообщение  Отправлено:22.03.19 21:08.Заголовок:aur_100 самый просто..


aur_100, самый простой вариант пока - 6Н7С одна на 2 канала, как раз режим по Хрюну подходит, под мое питание и чуйку.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19228
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:22.03.19 21:53.Заголовок:Юра, 6п15п в трио..


Юра, 6п15п в триоде с трансом на 5 кил - самый потрясно звучащий одноламп из всех. питание 200в, мизерное, один ТАН 58, скоммутироан опд двухполупериод со средней точкой, накальные обмотки подкинуты к анодным относительно земли, выпрямление парой крохотных копеечных 6Ц10п
Тянул и колонки и нашуники, вспоминаю его с нежностью, компактный, удобный, звучный...

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить



Пост N:610
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:01.05.19 21:41.Заголовок:Всем привет. В теме..


Всем привет.
В теме про ОППВ начитался и решил сделать питание от сети без ТА..
Скажите, 250 В хватит для питания 6Ж7 ? В триоде режим такой же? Еа=250В, Rk=680 Ом, Ra=15K.. Пойдет на вскидку такой режим. ?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:1753
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:1
ссылка на сообщение  Отправлено:02.05.19 05:03.Заголовок:topojijio пишет: ре..


topojijio пишет:
 цитата:
решил сделать питание от сети без ТА..

Не надо.
Здоровье близких и ваше не восполнимо, да и аппаратуру пожалейте.

Всем спящим смиренно - спокойного сна,
проснувшимся - доброе утро.
Спасибо: 0
ПрофильЦитата Ответить



Пост N:660
Зарегистрирован:08.02.12
Рейтинг:0
ссылка на сообщение  Отправлено:07.07.19 23:25.Заголовок:Всем привет. Намедни..


Всем привет. Намедни перебирал режимы 6Ж7 в драйвере УМ. Смутил даташит этой лампы, в нем написано что максимальная мощность на аноде 6Ж7 около одного ватта...
У меня вышел довольно неплохой режим при 1,4 ватта на аноде... Да и на других схемах видел мощность больше 1 ватта ...
Всё-таки лампа-то мощная ... Почему они так даташит интересно написали ...

Спасибо: 0
ПрофильЦитата Ответить





Пост N:582
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:0
ссылка на сообщение  Отправлено:07.07.19 23:43.Заголовок:Ну, очевидно, это св..


Ну, очевидно, это связано со сроком службы.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19843
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:08.07.19 01:04.Заголовок:аноды у 6ж7 и 6ж8 ..


аноды у 6ж7 и 6ж8 выполнены в виде тонкой спирали из проволоки, мощность рассеивания невелика, лампа слаботочная. Нужен кипятильник- ставьте 6Ж4 6П9.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:4117
Зарегистрирован:19.02.06
Откуда:Россия
Рейтинг:10
ссылка на сообщение  Отправлено:08.07.19 04:28.Заголовок:Бокарёв Александр пи..


Бокарёв Александр пишет:
 цитата:
аноды у 6ж7 и 6ж8 выполнены в виде тонкой спирали из проволоки

Здрасссте.... не из какой НЕ из проволоки у них аноды. Обвязка и рассеиваемая мощность для них в триоде всё тоже самое, как для 6Н8С. Из всех октальных 6Ж... в триоде, моя самая любимая 6Ж3.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:2996
Зарегистрирован:24.03.12
Откуда:Россия,25 км от Е-бурга
Рейтинг:2
ссылка на сообщение  Отправлено:08.07.19 11:31.Заголовок:6ж7=6j7 в триоде=6с5..


6ж7=6j7, в триоде=6с5, Ia=6,5мА, S=1,9мА/В, мю=20, Ri=10,5 кОм, Ра.доп=1,75Вт в триоде, в пентоде - да, 0,75-0,8Вт.
В триоде 2,3 сетки и анод вместе, структура 6ж7,6j7 и в триоде 6с5 ОДИНАКОВА. И наш даташит, и имп.
Я это Вам уже объяснял в начале ветки.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник


Пост N:19844
Зарегистрирован:04.04.09
Рейтинг:52
ссылка на сообщение  Отправлено:08.07.19 14:14.Заголовок:анод у 6Ж4 6Ж5П ..


анод у 6Ж4 6Ж5П для снижения динатронного эффекта выполнены в виде двух далеко отстоящих пластин .
То, что у 6ж7 6ж8 считается анодом, на самом деле внешний экран.

Страница Бокарёва
http://tubeaudio.ucoz.ru/index/stranica_aleksandra_bokarjova/0-51
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1824
Зарегистрирован:27.04.08
Рейтинг:18
ссылка на сообщение  Отправлено:14.02.20 21:50.Заголовок:http://nauchebe.net/..

Спасибо: 0
ПрофильЦитата Ответить
Ответов -166 ,стр: 1 2 3 4 5 6 7 8 9 All [только новые]
Ответ:
1 2 3 4 5 6 7 8 9
большой шрифт малый шрифт надстрочный подстрочный заголовок большой заголовок видео с youtube.com картинка из интернета картинка с компьютера ссылка файл с компьютера русская клавиатура транслитератор  цитата  кавычки моноширинный шрифт моноширинный шрифт горизонтальная линия отступ точка LI бегущая строка оффтопик свернутый текст

показывать это сообщение только модераторам
не делать ссылки активными
Имя, пароль:      зарегистрироваться
Тему читают:
-участник сейчас на форуме
-участник вне форума
Все даты в формате GMT  8 час. Хитов сегодня: 2817
Права: смайлыда,картинкида,шрифтыда,голосованиянет
аватарыда,автозамена ссылоквкл,премодерацияоткл,правканет
