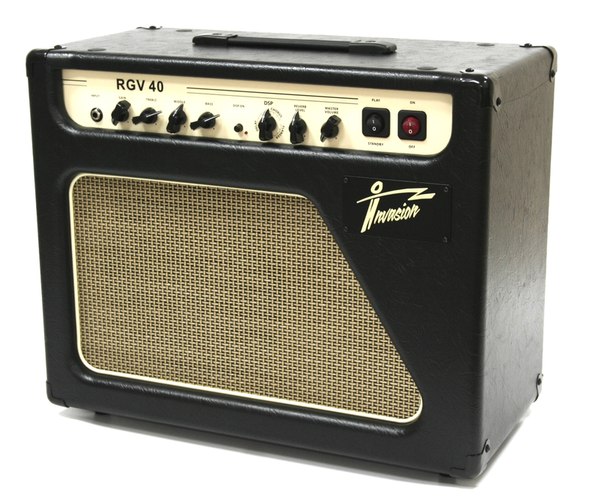

Отправлено: 06.10.19 19:41. Заголовок: Гитарник Invasion RV40

Привезли такой китайский гитарник на доработку. Шумит, фонит, маленькая выходная мощность.

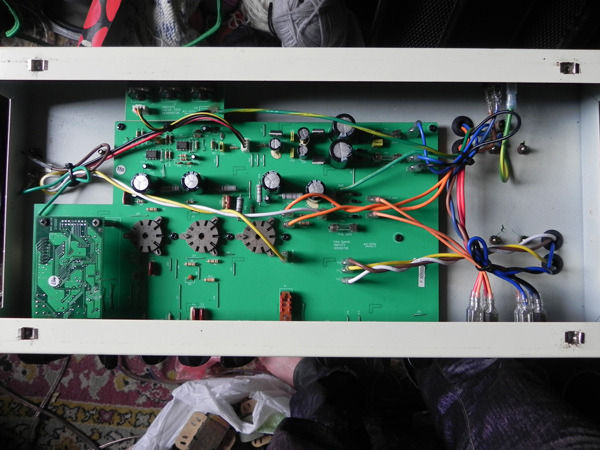

[url=https://postimages.org/]

Схема:
https://drive.google.com/file/d/19lh7i34Cb_td3daW-FX9d_pPNb6pggbK/view?usp=sharing

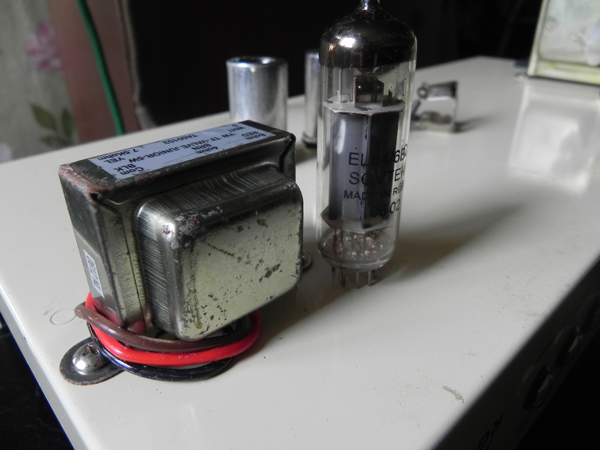

Поражаюсь габаритами выходного трансформатора. Они на столько малы (видно по фото), что придется ставить новый.
Клиент согласен на замену. Только в гитарниках не особо силен.
Фон устранить для меня не проблема, сложность в выходнике.
У него достаточно не приемлемые условия для выходной лампы. Анодное напряжение 300 вольт и питание второй сетки тоже 300 вольт. Все под максимум.
В родном трансе сопротивление первички 500 Ом. Оно 3,5 см². Есть железо на 75 Вт. сечением в 7,5 см².
Прошу подсказать, как лучше сделать выходник. Спасибо.

П.С. Так понимаю, что секционирование не особо требуется?

 Отправлено: 06.10.19 20:38. Заголовок: Схему посмотрел. Вы ..

Схему посмотрел. Вы измерьте вых.мощность при помощи генератора и осциллографа.
До видимых ограничений синусоиды. И напишите.

 Отправлено: 06.10.19 22:06. Заголовок: RedStar а Вы ранее с..

RedStar, а Вы ранее сталкивались со схемотехникой гитарных комбиков? Там все не так, как у аудиофилов. Низа могут быть завалены от 100 Гц (это же не басовый комбик), вых. каскад вполне может быть в режиме В, введение глубокой ООС позволяет еще уменьшить размеры магнитопровода выходника.

Динамики обычно с повышенной чувствительностью (гитарники). Но главная фишка комбиков - это естественные "ламповые" искажения на перегрузе, которые гитаристы используют вместо дисторшн- и овердрайв-примочек. Поэтому ничего странного в таких размерах выходника нет. Погуглите хотя бы схему культового VOX 30. И еще вот это click here

 Отправлено: 07.10.19 01:14. Заголовок: Замерил осциллом. Лу..

Замерил осциллом. Лучше бы не смотрел.
Максимальная неискаженная выходная ампл. 5 вольт рмс. при 8% гармоник.

Анодное 300 вольт,
экранное 320 вольт,
в катоде 9,6 вольт,
ток 40 мА.

AVB, там без ОС. Вот дин хороший, как ни странно.
П.С. Буду менять выходник.

 Отправлено: 07.10.19 02:54. Заголовок: у меня в Хайоктане р..

у меня в Хайоктане работает ТВЗ1-9. Я бы крепко подумал, прежде чем ставить большой транс.

 Отправлено: 07.10.19 03:11. Заголовок: Забавно, что если вы..

Забавно, что если выкинуть всю микросхемную канитель вместе с ДСП процессором и подать сигнал с выхода темброблока на вход выходного каскада, то получается практически стандартная схема несложного гитарного усилителя

 Отправлено: 07.10.19 03:22. Заголовок: antony73 пишет: в Х..

antony73 пишет:

цитата:

в Хайоктане работает ТВЗ1-9

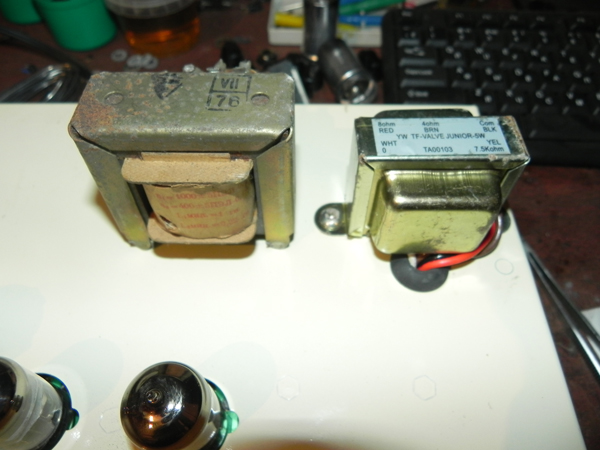

Сравните их вместе:

 Отправлено: 07.10.19 03:38. Заголовок: RedStar пишет: Срав..

RedStar пишет:

цитата:

Сравните их вместе:

Ну да, явный "недовес"...

 Отправлено: 07.10.19 13:27. Заголовок: RedStar, вам же сказ..

RedStar, вам же сказал AVB, ГИТАРНЫЙ комбик.

Делал РР на 6п14п, ТВЗ на ТАН42,56,70 на 127/220в, мощн. ~15Вт, может даже и больше на пределе, и пользовались спросом(начало 2000годов). Еще и китайских гитарников не хватало, жуть...

 Отправлено: 07.10.19 14:16. Заголовок: У шестиструнной гита..

У шестиструнной гитары самый низкий звук - 82 Гц
Обертоны - не выше 7-8 тыс. герц.
Этот комбик сам по себе может применяться только для "квартирного", домашнего музицирования. На сцене к нему приставляли микрофон, подключенный к общей мощной звукоусилительной установке.

Качество звучания комбика может оценить только человек с электрогитарой. Приборы и измерения здесь можно применить только для проверки ИСПРАВНОСТИ.

 Отправлено: 07.10.19 14:29. Заголовок: to RedStar Ну, для ..

to RedStar

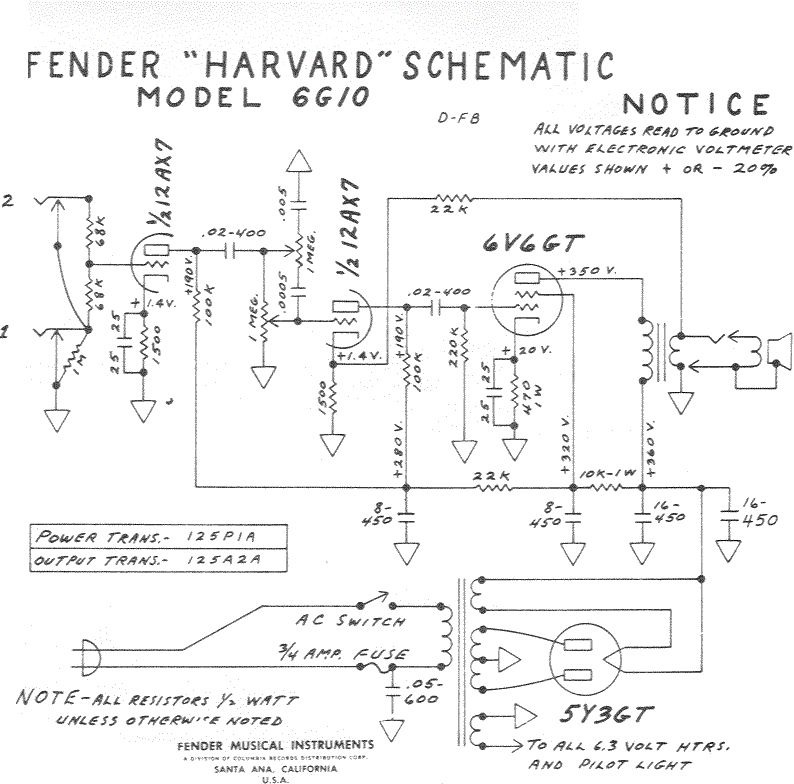

Ну, для примера

 Отправлено: 07.10.19 16:58. Заголовок: aur_100 пишет: вам ..

aur_100 пишет:

цитата:

вам же сказал AVB, ГИТАРНЫЙ комбик.

Юрий, я не пойму, что вы имеете в виду. Переделать полностью?
Увы, я без фанатизма. Мне надо оставить больше оригинала, но изменить его свойства.
А ваш РР с 15 Вт оставите при себе. Вами приведенное, здесь не котируется.

Пермяк пишет:

цитата:

Качество звучания комбика может оценить только человек с электрогитарой.

Именно так. Надо приподнять мощность для домашнего (немного не хватает) и устранить дефекты (фон, шум и приличные искажения).

Фурман пишет:

цитата:

для примера

Не надо, спасибо. Все равно это стандартно. И уже выше озвучил требования.
У меня только висит вопрос, как намотать выходник.

 Отправлено: 07.10.19 19:02. Заголовок: Искажения в гитарник..

Искажения в гитарниках разные бывают — фликер шумы и прочая грязь входной лампы усиленная всем трактом, это явно "плохие" искажения, они портят чистое "clean" звучание. А ограничения синусоиды при дурном усилении входных ламп (в верхнем положении регулятора Gain) — это хорошо. Красивый роковый звук. Не знаю, до какой степени тут "завязан" выходной транс, но явно за хай-эндовскими стандартами тут гнаться не надо. И секционирование точно можно поскромнее делать.

 Отправлено: 07.10.19 19:19. Заголовок: Всё хорошо, но я так..

Всё хорошо, но я так и не узнал вых. мощность.

 Отправлено: 07.10.19 20:04. Заголовок: До ограничения на вы..

До ограничения на выходе под нагрузкой 8 Ом - 3,5 вольт рмс.

 Отправлено: 07.10.19 20:15. Заголовок: Это, что 1,5 Вт ? Ма..

Это, что 1,5 Вт ? Маловато. Должно быть 4, 5 Вт.

 Отправлено: 07.10.19 20:25. Заголовок: Так, может, неисправ..

Так, может, неисправный. Было же написано "Шумит, фонит"...

 Отправлено: 07.10.19 21:49. Заголовок: Так может. Надо чини..

Так может. Надо чинить.

 Отправлено: 07.10.19 22:04. Заголовок: RedStar пишет: У ме..

RedStar пишет:

цитата:

У меня только висит вопрос, как намотать выходник

2-1-2 , Ктр от Ra, первичка - от размера окна...

 Отправлено: 07.10.19 22:12. Заголовок: омельян пишет: Так ..

омельян пишет:

цитата:

Так может. Надо чинить.

Там и больше, до 5,5 вольт рмс, но с такими ограничениями, что жуть.
aleks8845 пишет:

цитата:

Ктр от Ra, первичка-от размера окна...

Вот какое Ra? Вроде 7000.

 Отправлено: 07.10.19 22:40. Заголовок: RedStar пишет: Вот ..

RedStar пишет:

цитата:

Вот какое Ra?

На этикетке родного Твз написано 7,5кОм, EL-84 включена пентодом, посмотреть по даташиту...
