Отправлено: 09.04.22 16:22. Заголовок: Схемы некоторых германиевых корректоров

Всем привет ! Хотя форум и ламповый , но как я понял - какой-то интерес к германиевым корректорам у здешних форумчан имеется . Поэтому - решил опубликовать некоторые схемы на германии .....

 Отправлено: 25.11.22 15:58. Заголовок: Корректор и его блок..

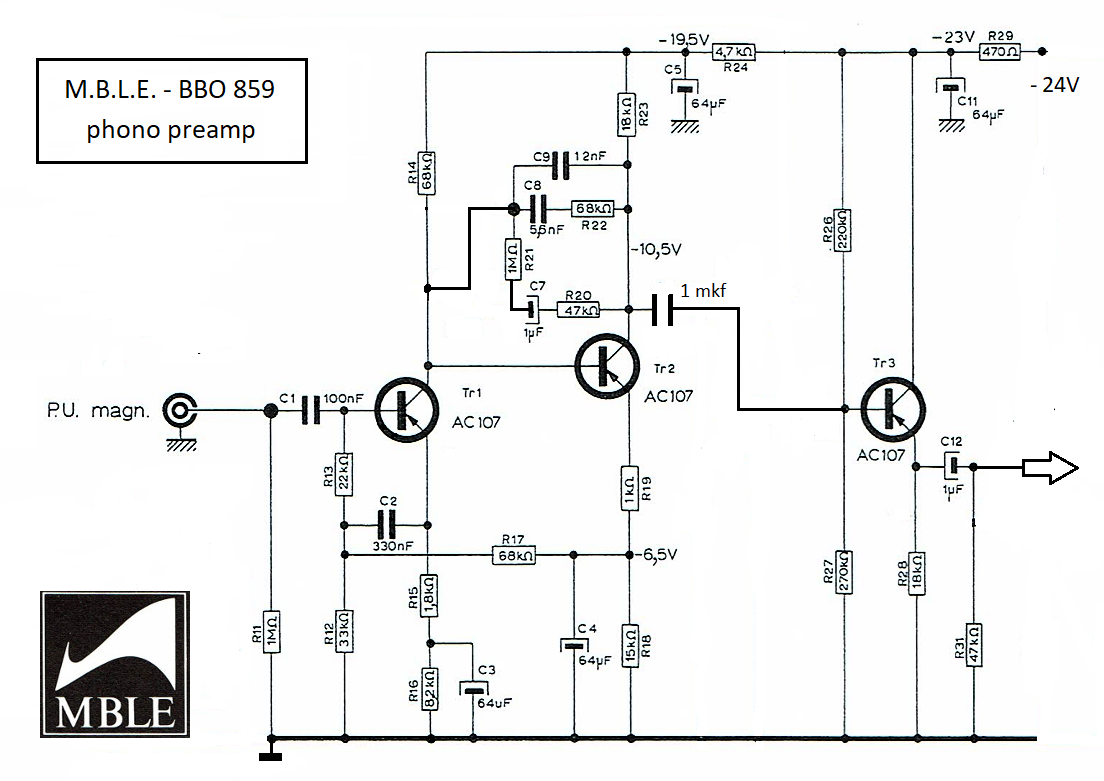

Корректор и его блок питания ( из усилителя M.B.L.E.)

 Отправлено: 19.05.25 00:52. Заголовок: Всем привет ! Немног..

Всем привет ! Немного обновлю тему ...

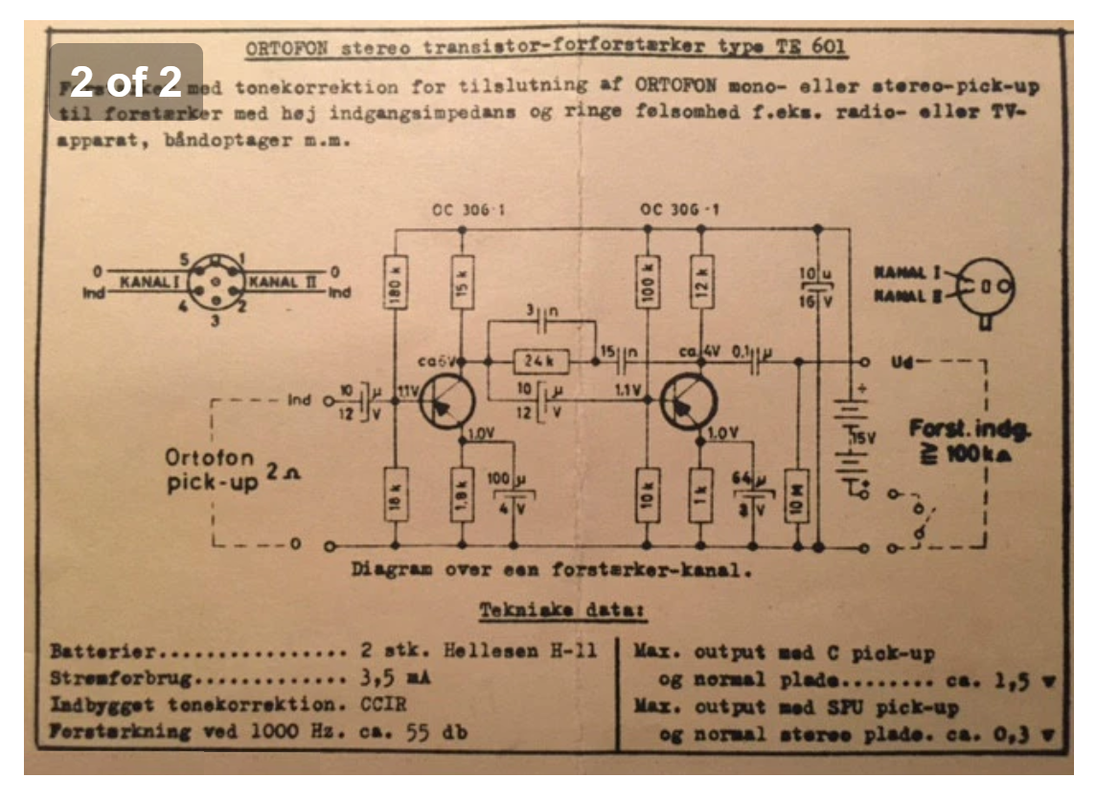

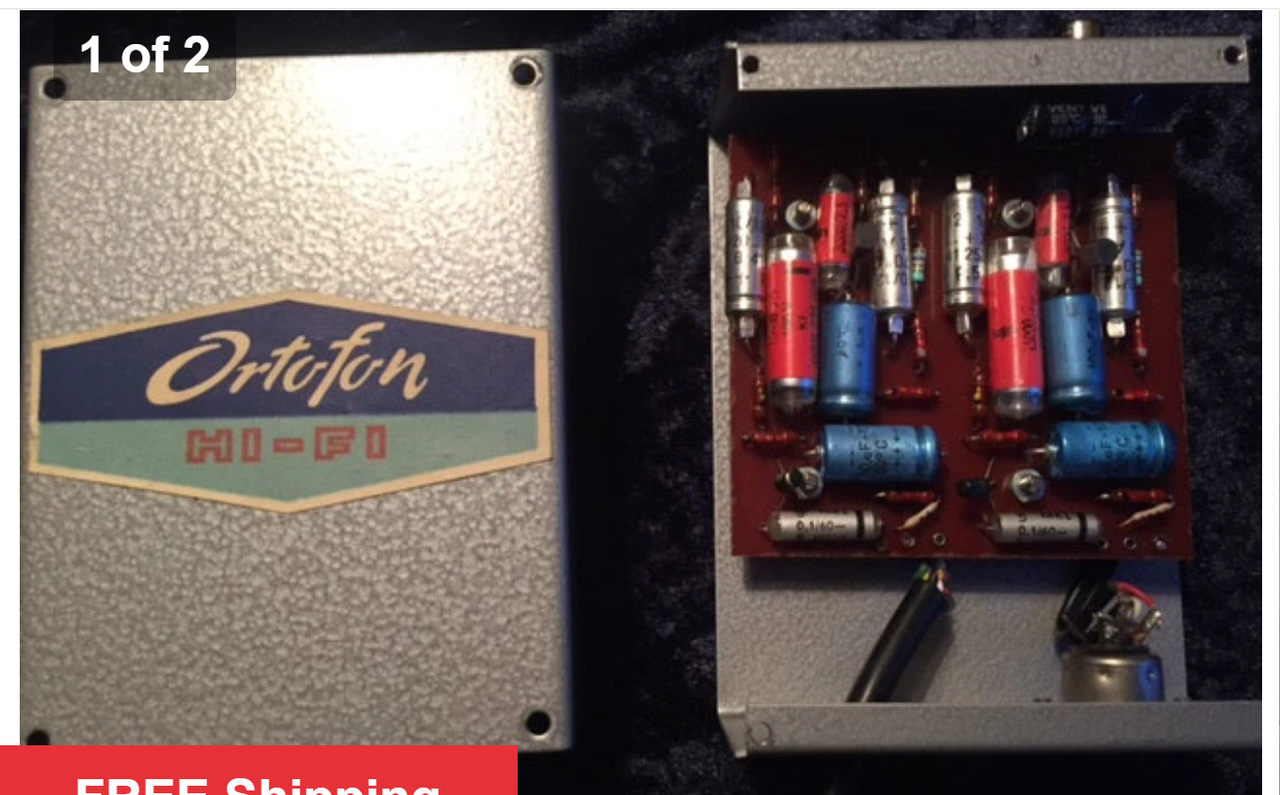

Схема МС-корректора Ortofon TE-601. Настройка цепей коррекции - под стандарт CCIR , 450 мкс ( 350 Гц ) и 50 мкс (3180 Гц ) .

 Отправлено: 19.05.25 01:01. Заголовок: Современная версия с..

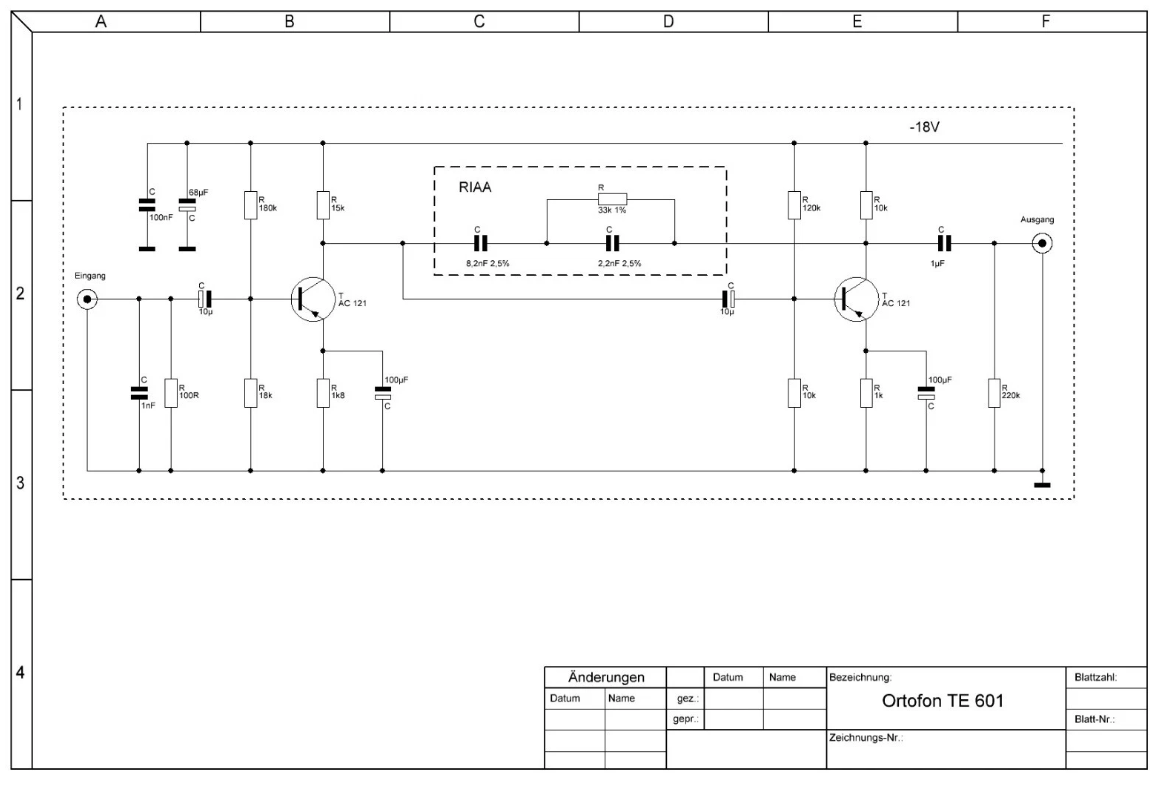

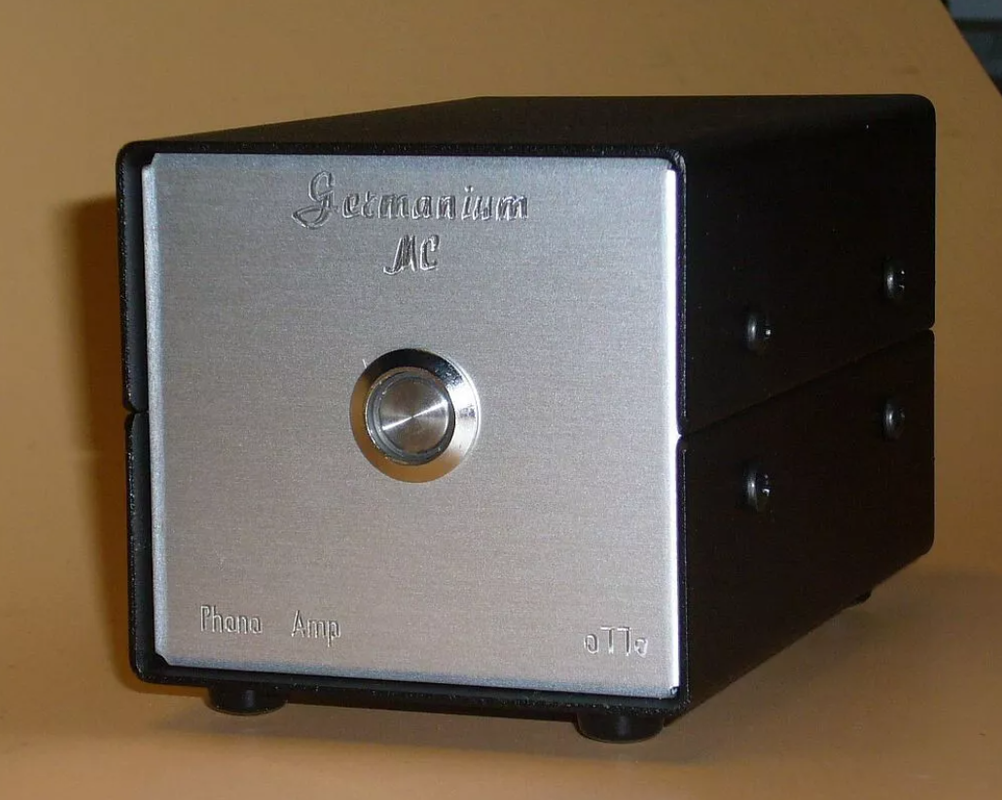

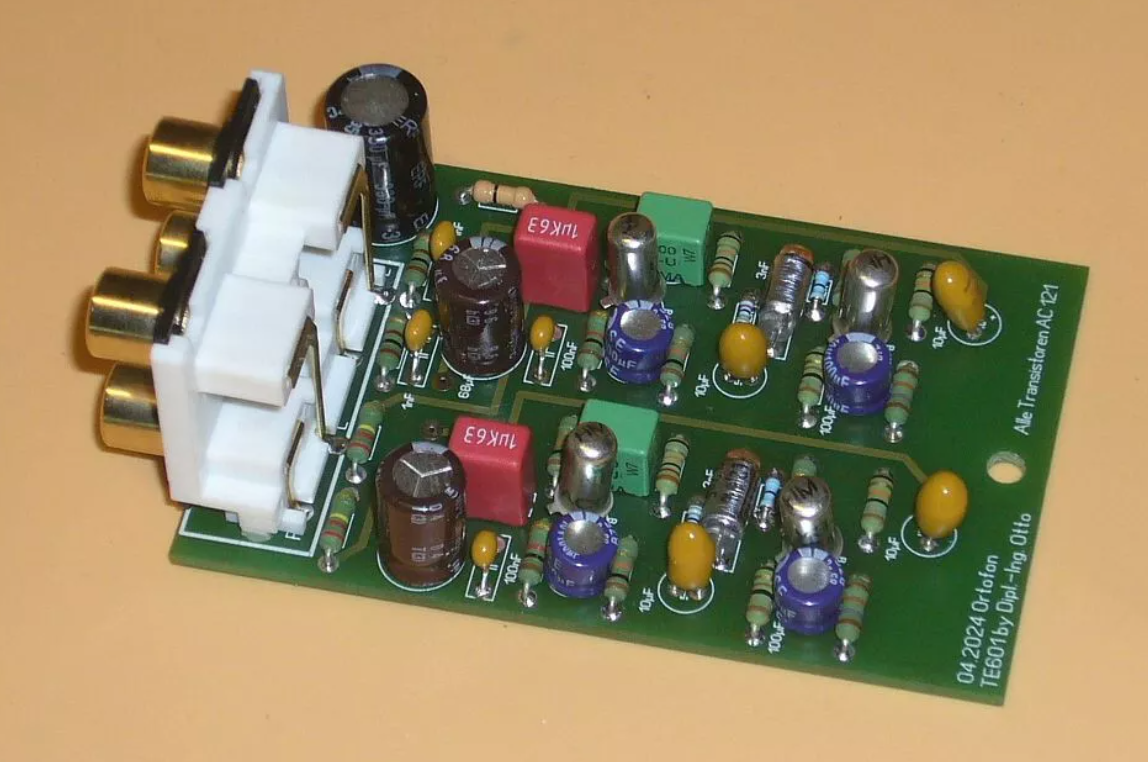

Современная версия схемы Ортофон ТЕ-601 , изготовленная Hans-Ulrich Otto и продаваемая им сейчас через ебэй . Коррекция переделана под стандарт RIAA , усиление 60 дб .

 Отправлено: 01.05.26 04:24. Заголовок: Подъем темы . Всем -..

Подъем темы . Всем - привет !
Решил собрать для себя еще одного германца - на основе схемы студийного корректора GATES M-6169 . Оригинальную схему я уже выкладывал в этой теме ( на 1-й странице темы ) .

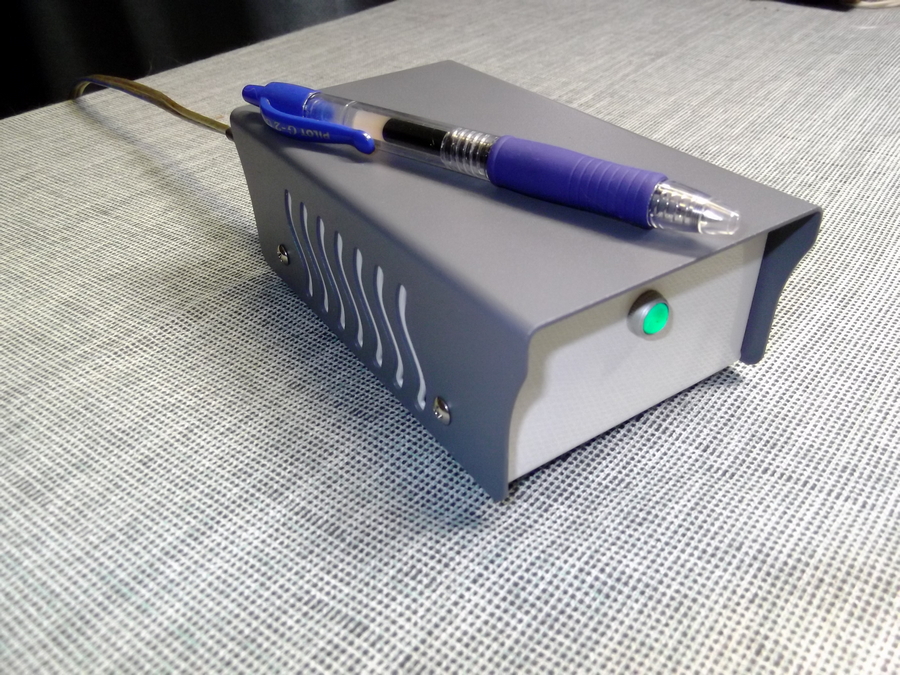

Мой вариант имеет некоторые отличия ( отсутствие выходного транса , стабилизированный блок питания , и прочее ) . Корректор собран в очень маленьком корпусе , каждый канал собран на отдельной плате и они установлены в 2 этажа . Транзисторы применял с бэтой 60-65 ( по замерам через прибор ППТ ).
Звук у корректора хороший , глубокий . Переходная характеристика у корректора ( на меандре с длительностью фронтов 15 мкс ) - тоже очень хорошая . На днях сделаю замеры через программу RMAA .
Остальное - на фото .

 Отправлено: 01.05.26 19:12. Заголовок: Хорошая работа. Наде..

Хорошая работа. Надеюсь, принесет удовольствие.
Величина входного сигнала при проверке меандром д.б. ±50 мВ (после цепочки антиRIAA).
