ссылка на сообщение  Отправлено:16.05.18 15:34.Заголовок:Помогите с пентодом


Сегодня второй раз пытался перевести лампу EL6 в пентодное включение, но опять неудачно... Играла в триоде - всё нормально... Первый каскад - тоже в норме...
Схему, по которой запускал, привожу.. Также на второй картинке привожу данные ТВЗ вместе с коэффициентом трансформации, чтобы определиться с альфой. Динамик у меня 4 Омный.
Особенностью этой выходной лампочки в том, что на второй сетке и на аноде должно быть одинаковое напряжение. Первичка ТВЗ 760 Ом.
Roc пробовал от 1К до 5К.

Может кто поможет запустить эту схему.., увидит явные ошибки ...?



Спасибо: 0
ПрофильЦитата Ответить
Ответов -162 ,стр: 1 2 3 4 5 6 7 8 9 All [только новые]





Пост N:1022
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:11.02.20 08:07.Заголовок:Кстати, мне еще надо..


Кстати, мне еще надо цепочку в первичку ТВЗ поставить... Не подскажите какой там номинал в первичке? 2,2К понятно.. А кондер какой там - один пик, или один наноФарад? И на сколько вольт, скажите пожалуйста ?



Спасибо: 0
ПрофильЦитата Ответить





Пост N:780
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:1
ссылка на сообщение  Отправлено:11.02.20 12:49.Заголовок:1 нанофарад...


1 нанофарад.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1545
Зарегистрирован:21.11.15
Рейтинг:8
ссылка на сообщение  Отправлено:11.02.20 16:12.Заголовок:topojijio На Вашей ..


topojijio
На Вашей последней схеме в катоде драйвера, параллельно резистору 2,2 кОм стоит ёмкость 470 мкф.
Она весь сигнал ОООС "посадит" на корпус. Для того, чтобы ОООС была, эту ёмкость надо убрать.
При этом появится местная ООС в драйвере и... ОООС с ТВЗ при данных номиналах схемы окажется очень глубокой.
И вряд ли Вы свой усилитель "разгоните" до полной мощности.
Мне более приемлем вот такой вариант организации ОООС.



Подстроечным резистором можно подобрать глубину ОООС и по приборам и на слух.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N:1918
Зарегистрирован:28.09.09
Откуда:Украина,Черновцы
Рейтинг:12
ссылка на сообщение  Отправлено:11.02.20 20:53.Заголовок:topojijio пишет: И ..


topojijio пишет:
 цитата:
И на сколько вольт, скажите пожалуйста ?


Два напряжения питания.

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6625
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:11.02.20 21:26.Заголовок:Кузьмич пишет для to..


Кузьмич пишет для topojijio :
 цитата:
На Вашей последней схеме параллельно резистору 2,2 кОм стоит ёмкость 470 мкф.

По-моему, там пикофарады. Будут влиять где-то выше 100 кГц.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1024
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:14.02.20 10:42.Заголовок:Начитался я сайта Ao..


Начитался я сайта Aovox, на котором топят за однолампы... И решил ради эксперимента подать сигнал с сиди плеера сразу на сетку оконечной лампы EL6...
Ну звук довольно громкий с моими рупорами... Пока что звуком доволен..
Подскажите пожалуйста, какого номинала РГ в сетку EL6 поставить ? Также 50 кОм??

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1025
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:14.02.20 13:38.Заголовок:И ещё один вопрос. ..


И ещё один вопрос.
У меня сейчас с моим ТВЗ нормально под Ra подходит динамик на 4 ома.. Но раньше я параллельно с шириком ставил ещё пищалку 6 ом и резал ее на 3 кГц первым порядком (конденсатором) ... Вроде играло нормально...
Подскажите, какой резистор по импедансу мне ставить когда буду гармоники настраивать? Как ширик и пищалка параллельно (6 и 4 параллельно) ?
Я помню давно у Василича читал что лампа видит выше 3 кГц (область где пищалка) только ее импеданс. Это правда?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:23
Зарегистрирован:13.02.20
Рейтинг:0
ссылка на сообщение  Отправлено:14.02.20 21:13.Заголовок:topojijio пишет: Эт..


topojijio пишет:
 цитата:
Это правда?

Правда.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1026
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:14.02.20 23:05.Заголовок:То есть если у меня ..


То есть если у меня ТВЗ под 4 ома, то мне для согласования нужен ширик 4 ома, и пищалка тоже 4 ома. Так получается... А подключать и можно параллельно. Так получается..

Спасибо: 0
ПрофильЦитата Ответить





Пост N:788
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:1
ссылка на сообщение  Отправлено:14.02.20 23:16.Заголовок:Вы схему нарисуйте. ..


Вы схему нарисуйте. А то на словах как-то не очень...

Спасибо: 0
ПрофильЦитата Ответить





Пост N:28
Зарегистрирован:13.02.20
Рейтинг:0
ссылка на сообщение  Отправлено:15.02.20 01:39.Заголовок:омельян пишет: Так..


topojijio пишет:
 цитата:
Так получается

Так.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1027
Зарегистрирован:08.02.12
Рейтинг:1

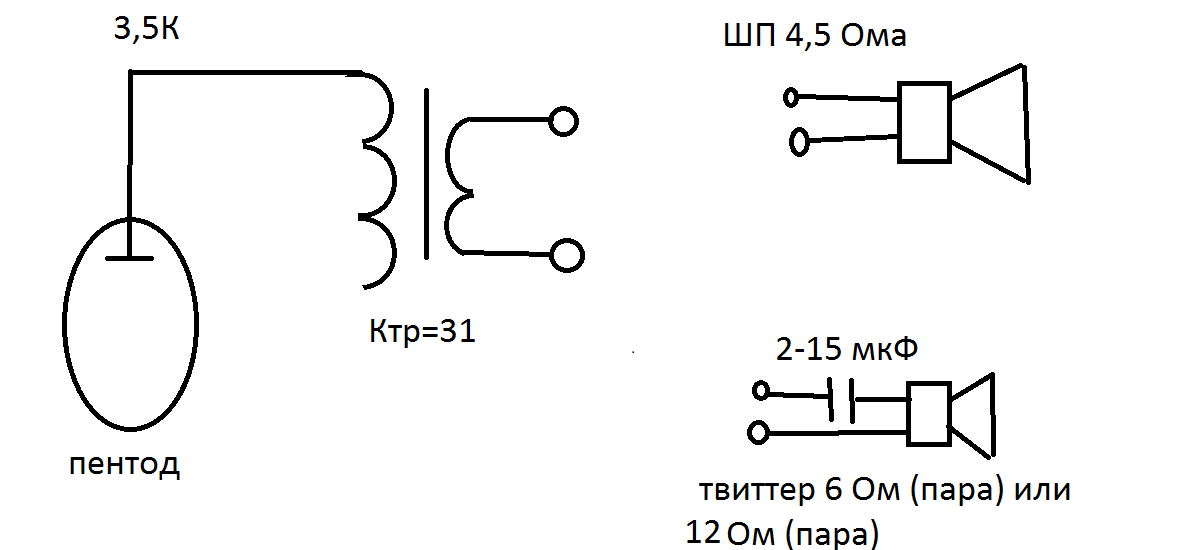

ссылка на сообщение  Отправлено:15.02.20 08:49.Заголовок:Вот Омельян просил, ..


Вот Омельян просил, я нарисовал...
Как правильно подключить пищалки для 3,5К?? Последовательно, параллельно, по одной или по две (чтобы лампа на всех частотах видела 3,5К ...??

jane fonda worth

Спасибо: 0
ПрофильЦитата Ответить





Пост N:789
Зарегистрирован:07.03.16
Откуда:Украина,Полтава
Рейтинг:1
ссылка на сообщение  Отправлено:15.02.20 16:55.Заголовок:Правильно -- паралле..


Правильно -- параллельно ШП. Ёмкость подберёте по звуку.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:38
Зарегистрирован:13.02.20
Рейтинг:0
ссылка на сообщение  Отправлено:15.02.20 17:32.Заголовок:Правильно писать СЧ,..


Правильно писать НЧ-СЧ, так как для ШП твитер не нужен. Весь прикол ШП - в целостности звука, ШП ценят именно из-за высоких частот, которые не оторваны от звука. А если шп не играет высокие, то это - не ШП.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1028
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:15.02.20 20:42.Заголовок:Вы опять противоречи..


Вы опять противоречите сами себе... ??? В одном из постов вы писали, что нормальные высокие может дать только драйвер.. с чем я полностью согласен....
Омельян, про конденсаторы мне понятно. А какое сопротивление твиттера выбрать ?? На слух то я настроить смогу.. Но я хотел ещё глянуть гармоники выходной лампы.. А если у меня нагрузка ШП и Твиттер включенный через конденсатор, то какой мне резистор ставить при изменении.. ???
Если честно, то о чем я сейчас пишу, нигде не найдёшь
.. Согласование Ra, и нагрузки из нескольких динамиков
..

Спасибо: 0
ПрофильЦитата Ответить





Пост N:44
Зарегистрирован:13.02.20
Рейтинг:0
ссылка на сообщение  Отправлено:15.02.20 22:41.Заголовок:topojijio пишет: Ес..


topojijio пишет:
 цитата:
Если честно, то о чем я сейчас пишу, нигде не найдёшь
... Согласование Ra, и нагрузки из нескольких динамиков

Да тут ничего искать не надо и так все понятно.
Любой фильтр имеет импенданс равный импендансу головок. это означает что если головки по 4 ом то и результирующий импенданс будет 4 ом что не понятного они ведь работают в разных полосах поэтому их импендансы не влияют друг на друга. А вот на частоте раздела могут присходить интересные вещи не доступные твоему мозгу Топожижио , там из за сдвига фаз могут происходить резонансы и импенданс может расти или падать в зависимости от фазировки.

topojijio пишет:
 цитата:
Вы опять противоречите сами себе... ??? В одном из постов вы писали, что нормальные высокие может дать только драйвер.. с чем я полностью согласен...

Ты опять примитивен в своих выводах Топожижио, я нигде не противоречу. ты просто не можешь понять простых вещей. Я не спорю что драйвер даст лучше высокие(И писал я о сравнении рупорных пищалок с не рупорными пищалками а не с ШП ). я и без тебя это знаю. повторяю еще раз. ШП ценят не за то качество высоких о котором ты думаешь а за отсутствие интерференционных и фазовых искажений , понимаешь о чем я? у ШП высокие не разрывны с остальным звуком и поэтому только ШП может строить голографическую 3D сцену и передавать натурально обертоны и гармоники ВЧ инструментов. У ШП нет фазовых искажений и искажений связанных с разнесением головок в двухполосных системах. одна катушка играет все , точечный звук и поэтому он трехмерный, а звук двухполосных систем плоский.вот про какое качество высоких я говорю.
А если брать шп хороший с сильным магнитом то и по остальным критериям ВЧ могут быть не хуже чем у пищалок.
Добавляя пищалку ты лишаешь систему главного преимущества голографичности сцены и натуральной атаки вч звуков, так как фильтр всегда размазывает звук делая его двухмерным и к тому же вносит грязь и муть.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:2947
Зарегистрирован:02.08.16
Откуда:Смоленск
Рейтинг:2
ссылка на сообщение  Отправлено:15.02.20 23:43.Заголовок:xmr5 пишет: Добавля..


xmr5 пишет:
 цитата:
Добавляя пищалку ты лишаешь систему главного преимущества голографичности сцены и натуральной атаки вч звуков,

Простите, встряну. Если пищалка просто дополняет нехватку диапазона, выше ШП или средника? Не обязательно, чтобы выпирала, а играла фоном тех частот, которые не подвластны другим динам?

Не надо иметь много колес, лучше иметь много спиц удерживающих одно колесо. Спасибо: 0
ПрофильЦитата Ответить





Пост N:47
Зарегистрирован:13.02.20
Рейтинг:0
ссылка на сообщение  Отправлено:16.02.20 00:57.Заголовок:RedStar пишет: Прос..


RedStar пишет:
 цитата:
Если пищалка просто дополняет нехватку диапазона, выше ШП или средника? Не обязательно, что бы выпирала, а играла фоном тех частот, которые не подвластны другим динам?

Самая фундаментальная ошибка. Вы не осознаете для чего ШП, не понимаете преимущества одного динамика. Особенно на ВЧ. Если шп требуется пищалка это повторю не шп. нормальному ШП подвластно такое качество ВЧ что ни одной пищалке не снилось.

Спасибо: 0
ПрофильЦитата Ответить



Пост N:1029
Зарегистрирован:08.02.12
Рейтинг:1
ссылка на сообщение  Отправлено:16.02.20 03:31.Заголовок:Ну вот у меня ширик ..


Ну вот у меня ширик как вы писали один из лучших - Telefunken 10" field coil. Но высоких все нету, по сравнению с драйвером.

Спасибо: 0
ПрофильЦитата Ответить





Пост N:52
Зарегистрирован:13.02.20
Рейтинг:0
ссылка на сообщение  Отправлено:16.02.20 03:41.Заголовок:то есть то что там э..


topojijio на заборе тоже написано, только...

Ширик это Лаутер и подобные, то есть с рупорком и даже с двумя,посмотри изделия Руллита. А твой телефункен средняк так как имеет дохлый магнит и не имеет рупорка поэтому и не играет высоких там ценность только бумага.
Но с него можно ширик сделать усилив магнит и приклеев рупорок.

то есть то что там электромагнит еще не значит что там есть 2 ТЛ в зазоре а если меньше то катушка нечувствительна к самым высоким частотам и ширик не получается, а так же необходим рупорок. но как заготовка для ширика телефункен очень подходит.

Спасибо: 0
ПрофильЦитата Ответить
