ссылка на сообщение  Отправлено: 15.08.20 01:41. Заголовок: Каскод с двумя трансформаторами


Каскод




Вот, взял схему Климанского, только ошибся на рисунке, там у 4П1Л ток не 60 а 30 мА.

Верхний ТВЗ без железа для компрессионного драйвера. Нижний ТВЗ для ширика, должен играть ниже 600 Гц.
Только вот какой конденсатор ставить в первичку нижнего ТВЗ? Подбирать экспериментально? Может какие то пределы есть?
И второе. Я так понял оба эти ТВЗ нельзя уже автотрансформаторами включить да ?

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 136 , стр: 1 2 3 4 5 6 7 All [только новые]







Пост N: 723
Зарегистрирован: 13.10.10
Откуда: Йошкар-Ола
Рейтинг: 3
ссылка на сообщение  Отправлено: 18.11.20 13:46. Заголовок: Виктор Я пишет: А с..


Виктор Я пишет:
 цитата:
А стереобаза (стереопанорама) зависит в большей степени от размещения колонок

Виктор, тут (как и всё в деле качественного звуковоспроизведения) довольно неоднозначно. Я довольно часто слушаю музыку через один канал. Поскольку макеты корректоров разумно делать одноканальными. И сцена (в режиме моно) может быть а может не быть. Звук может намертво прилипнуть к колонке, а может как бы равномерно распределиться по всему объёму комнаты, либо занять какой-то ограниченный объём. Сцена может выстроиться совершенно в стороне от колонки. А поскольку переменными в этом случае являются запись и корректор, то можно сделать вывод, что эти два компонента точно влияют на сцену самым причудливым образом. На всякий случай уточню, акустика у меня омниполярная.

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 18.11.20 17:07. Заголовок: topojijio пишет: Мо..


topojijio пишет:
 цитата:
Можно ли использовать ИТУН с басовиком с добротностью 0,4, а не с добротностью ниже ниже 0,2

Не в добротности дело, вернее при соблюдении условий она сама получится не больше той которая допустима для итун. а так же итун итуну рознь,итун может иметь выходное 100ом а может 100ком
эти условия включают первое:катушка обязана быть Уже зазора, ТЛ должен быть высоким 1,7-2,2.
второе: нерезонансное оформление, щит, рупор, ПАС.
Скажу по секрету: у компрессионного драйвера в рупоре добротность ноль!, или другими словами резистивный импеданс в пределах эффективной работы рупора. а так же добротность басовика уменьшается при увеличении диаметра катушки по отношению к диаметру диффузора и идеальный басовик для итун это огромный купольный, но и с обычными можно получить хорошую работу с итун при соблюдении выше обозначеных условий.

Спасибо: 0
Цитата Ответить



Пост N: 1369
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 18.11.20 18:45. Заголовок: Спасибо Реактор. У ..


Спасибо Реактор.
У меня вопрос. Если я стану делать высоковольтный каскод, то каким прибором мне анодное выше тысячи вольт измерять? Что купить на Авито из советского недорогого?

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 19.11.20 10:19. Заголовок: topojijio этот вопро..


topojijio, этот вопрос задай лучше Александру Резвому, у него большой опыт работы с высоковольтными лампами, а я имел дело с напряжениями до 800 вольт, и мне хватает ву-15.

Спасибо: 0
Цитата Ответить



Пост N: 1377
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 26.11.20 08:07. Заголовок: А если не делать два..

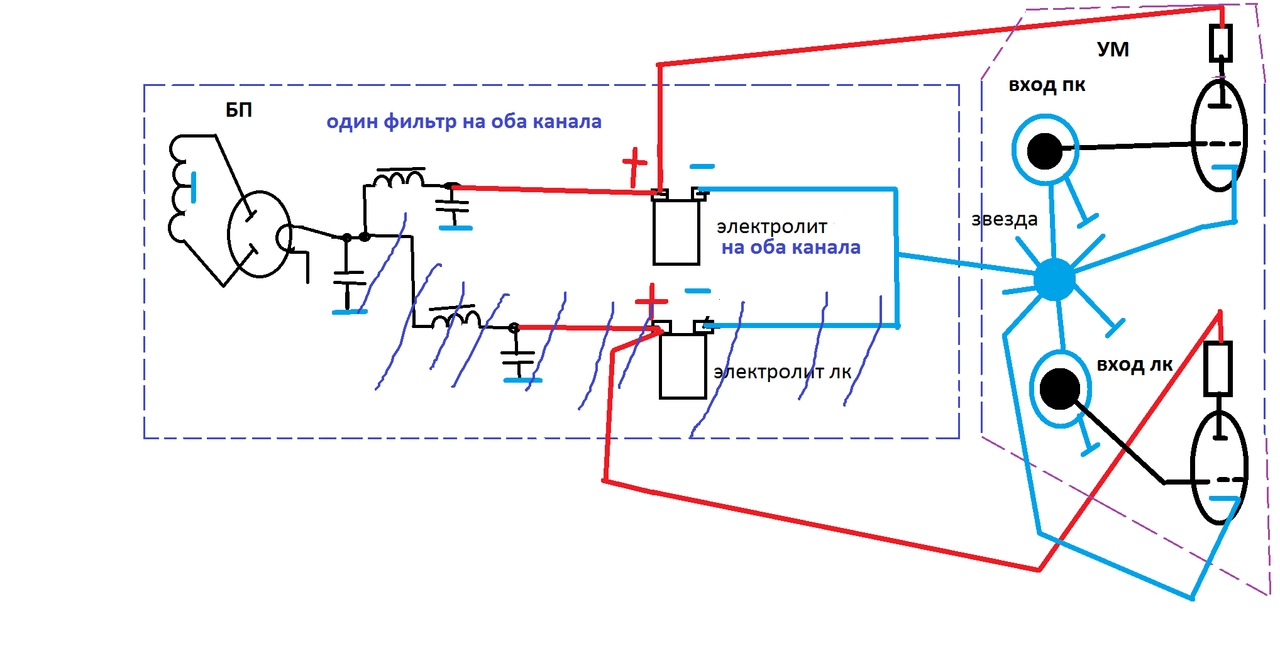

А если не делать два фильтра для стерео усилителя с одним трансформатором и одним выпрямителем (схема чуть выше)? Ведь все равно оба фильтра соединяются на выходе... Что если сделать один фильтр на оба канала (рисунок) ?



Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 8593
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 26
ссылка на сообщение  Отправлено: 26.11.20 09:39. Заголовок: topojijio пишет: Ве..


topojijio пишет:
 цитата:
Ведь все равно оба фильтра соединяются на выходе..

что-то странное Вы говорите.
и где они на выходе соединяются?
2 дросселя лучше развяжут каналы.

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1384
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: Вчера 09:28. Заголовок: Подскажите пожалуйст..

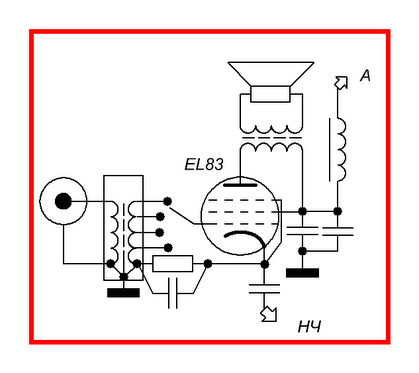

Подскажите пожалуйста по какому принципу здест реализован ФНЧ ? С катода на НЧ это как ? И зачем с транформаторного РГ идут параллельно резистор и конденсатор ?



Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 8600
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 26
ссылка на сообщение  Отправлено: Вчера 09:39. Заголовок: Да нет здесь фильтра..


Да нет здесь фильтра вообще.
Предполагается, что он будет после.
В катоде резистор на корпус- автосмещение.
конденсатор шунтирует его для устранение внутренней обратной связи.
Нарисовали по другому, вот и не понятно.

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить





Пост N: 182
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 3
ссылка на сообщение  Отправлено: Вчера 10:20. Заголовок: Ну, почему же? Если ..


Ну, почему же? Если катодный конденсатор поставить небольшой ёмкости, то на катодном резисторе будут выделяться НЧ колебания.
Схема от Влада Пронина из "ОЭНГЭ 4".

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить





Пост N: 481
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 0
ссылка на сообщение  Отправлено: Вчера 10:24. Заголовок: topojijio пишет: Чт..


topojijio пишет:
 цитата:
Что если сделать один фильтр на оба канала (рисунок)?

разделение каналов будет определённо хуже. Я на слух такое замечаю, хотя если в анодное поставить банку на пару тысяч МкФ, то будет не так уж заметно.. Я предпочитаю всё же два дросселя и индивидуальный электролит на анодное. В моём проекте SE на 6LU8 в качестве дросселя я просто взял готовый 12VA-ный сетевой транец с двумя обмотками на 120V каждая, сделал зазор и вуаля! получился дёшево и сердито дроссель с разделением по каналам.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1387
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: Вчера 11:39. Заголовок: Я взял сто ваттное ж..


Я взял сто ваттное железо (осм) для дросселя, намотал на нем 0.5 проводом до предела, проложил зазор 0.2 мм, и у меня индуктивность получилась меньше одного генри... Есть ли фильтрация от такого дросселя ? Или что с ним что без него ?

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 484
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 0
ссылка на сообщение  Отправлено: Вчера 11:43. Заголовок: И толщина провода, и..


И толщина провода, и зазор, думаю, избыточны. На том 12VA трансе (он довольно компактный) у меня каждая обмотка получилась чуть менее 4 Гн. (щас посмотрел записи - менее 3-х)

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
Рейтинг: 0
ссылка на сообщение  Отправлено: Вчера 16:10. Заголовок: topojijio поделюсь л..


topojijio поделюсь личным имхо: чтобы дроссель фильтровал нормально и при этом не портил звук, не жрал динамику и демпфирование баса, то он должен быть намотан на одинаковом железе с выходником, и при этом содержать столько же витков, как и первичка выходника. А поскольку у дросселя обмотка одна, можно взять провод толще и иметь индуктивность его такую же, как и первички выходника. Это нужно для того, чтобы он не портил звук, а особенно - бас, а любой уменьшенный дроссель по отношению к выходнику всегда будет узким местом для звука.

Спасибо: 0
ПрофильЦитата Ответить
администратор




Пост N: 8601
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 26
ссылка на сообщение  Отправлено: Вчера 16:15. Заголовок: r9о-11 пишет: Ну, п..


r9о-11 пишет:
 цитата:
Ну, почему же? Если катодный конденсатор поставить небольшой ёмкости, то на катодном резисторе будут выделяться НЧ колебания.

Вы правы.
Только это "слабый" фильтр. С очень пологим спадом.
Кстати у Пронина отдельный фильтр для НЧ

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1389
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: Вчера 17:15. Заголовок: ?


Реактор, я согласен с вами... А вы в ТВЗ какой немагнитный зазор сделали бы на ток 0,15 А

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 2
Зарегистрирован: 01.12.20
Рейтинг: 0
ссылка на сообщение  Отправлено: Вчера 17:56. Заголовок: зазор на слух можно ..


зазор на слух можно подбирать если есть слух а если слуха нет то по приборам
