Нашёл в своих "запасах" текст:
"Воткнуть в розетку и измерить ток холостого хода; перед этим измерить омметром активное сопротивление обмотки.

I=U/|Z|
|Z|=2*pi*L*f+R,
где pi=3,1416
L - искомая индуктивность
f = 50 Гц или сколько там на практике
R - активное сопротивление обмотки
U - напряжение в розетке, действующее "
Справедлив ли такой способ вычисления индуктивности?

Сайт: http://valvelab.al.ru/ Спасибо: 0
ПрофильЦитата Ответить
Ответов - 51 , стр: 1 2 3 All [только новые]


moderator




Пост N: 6664
Зарегистрирован: 15.01.10
Откуда: Россия
Рейтинг: 26
ссылка на сообщение  Отправлено: 03.03.20 23:24. Заголовок: Кузьмич пишет: ампер..


Кузьмич пишет:
 цитата:
амперметр магнитоэлектрической системы ...
просто обязан "плюсовать добавку" от пиков выпрямленного тока.

Энергия этих амплитудных пиков идёт на заполнение «провалов» между полупериодами, так что имеем именно среднеквадратичное (которое по определению равно постоянному).
--------------------

to All, небольшое напоминание :)
Термин среднеквадратичное значение, RMS, появился относительно недавно, где-то к началу 80-х г.г.
До этого называли действующее(!) или эффективное значение. Т.к. именно это значение оказывало пропорциональное действие: силовое, тепловое или электрохимическое.
Сила, приводящая в движение стрелку измерит. прибора и преодолевающая упругость пружины прибора, пропорциональна именно действующему (эффективному, среднеквадратичному) значению тока, независимо от его формы:
https://postimg.cc/14y8YdGX

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 114
Зарегистрирован: 09.01.18
Рейтинг: -3
ссылка на сообщение  Отправлено: 08.04.20 13:58. Заголовок: Странная какая-то ве..


Странная какая-то ветка.
Читаю топовый пост, и никак не могу понять, о каком дросселе идёт речь?
Популярно объясняю:
Дроссели бывают разные
1. Дроссель переменного тока.
2. Дроссель для фильтра выпрямителя.
3 Дроссель в аноде лампы (драйвера, например)..

Они работают в совершенно разных условиях, и измерять их следует совершенно по-разному.

А тут все ухватились за измерение L первички SE-трансформатора...

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 637
Зарегистрирован: 13.10.10
Откуда: Йошкар-Ола
Рейтинг: 2
ссылка на сообщение  Отправлено: 08.04.20 14:50. Заголовок: Фурман пишет: изме..


Фурман пишет:
 цитата:
измерять их следует совершенно по-разному.

А в чём принципиальная разница в измерении дросселей №2 и №3?

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 115
Зарегистрирован: 09.01.18
Рейтинг: -3
ссылка на сообщение  Отправлено: 08.04.20 15:04. Заголовок: Разная амплитуда пер..


Разная амплитуда переменной составляющей тока по сравнению с пост. подмагничивающим током.
А главное - для дросселей (напр. стандартных Д1-Д69) нормируется максимальная амплитуда напряжения на обмотке.

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 638
Зарегистрирован: 13.10.10
Откуда: Йошкар-Ола
Рейтинг: 2
ссылка на сообщение  Отправлено: 08.04.20 16:56. Заголовок: Фурман пишет: Разна..


Фурман пишет:
 цитата:
Разная амплитуда переменной составляющей тока по сравнению с пост. подмагничивающим током.

А на сколько разная? И у которых больше?

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 116
Зарегистрирован: 09.01.18
Рейтинг: -3
ссылка на сообщение  Отправлено: 08.04.20 23:48. Заголовок: SergeL пишет: А на с..


SergeL пишет:
 цитата:
А на сколько разная? И у которых больше?

Очень намного.
Например, если ток покоя дампы (а он протекает через первичку) равен 100 мА) то амплитуда переменного тока может достигать именно этих 100 мА.

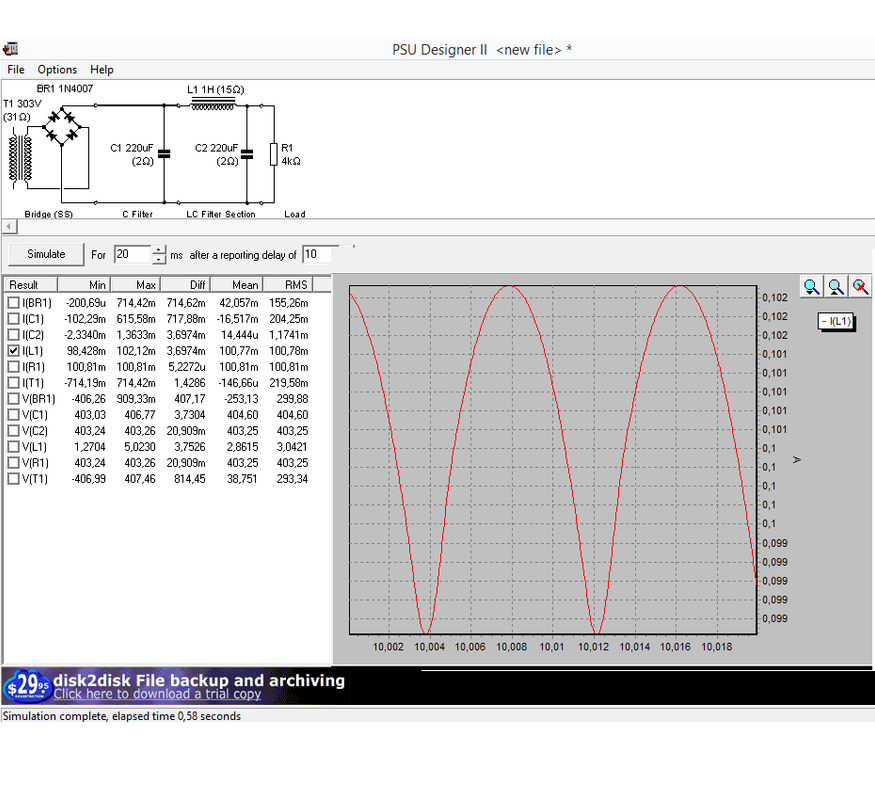

В фильтре выпрямителя амплитуда тока через дроссель, при тех же 100 мА постоянки - единицы мА. Пример:


Спасибо: 0
ПрофильЦитата Ответить





Пост N: 639
Зарегистрирован: 13.10.10
Откуда: Йошкар-Ола
Рейтинг: 2
ссылка на сообщение  Отправлено: 09.04.20 14:29. Заголовок: Фурман пишет: В фид..


Фурман пишет:
 цитата:
В фильтре выпрямителя амплитуда тока через дроссель, при тех же 100 мА постоянки - единицы мА.

А если мы используем фильтрующий дроссель в L фильтре?
И разве нормирование допустимой амплитуды напряжения не является для анодных дросселей значимым параметром?
И в чём всётаки принципиальная разница в способе измерения параметров фильтрующих и анодных дросселей?

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 3275
Зарегистрирован: 02.08.16
Рейтинг: 1
ссылка на сообщение  Отправлено: 04.06.20 17:53. Заголовок: А где остальные пост..


Есть вопрос.
При выпрямлении диодным мостом частота 100 Гц, естественно мост не шунтирован емкостью, напряжение так же изменяется относительно нуля, что и сетевое?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1983
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 12
ссылка на сообщение  Отправлено: 04.06.20 18:05. Заголовок: Нет, от нуля в одну ..


Нет, от нуля в одну сторону - выпрямление же, вот отсюда и постоянная составляющая для тока подмагничивания, см. мои сообщения ##1923, 1925 в этой ветке.

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 3276
Зарегистрирован: 02.08.16
Рейтинг: 1
ссылка на сообщение  Отправлено: 04.06.20 18:17. Заголовок: Не понял совсем. Это..


Не понял совсем. Это для тока +110? А для напряжения +40 -40?
После моста 100-герцовая кривая не переходит через "ноль"?

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N: 6823
Зарегистрирован: 15.01.10
Откуда: Россия
Рейтинг: 26

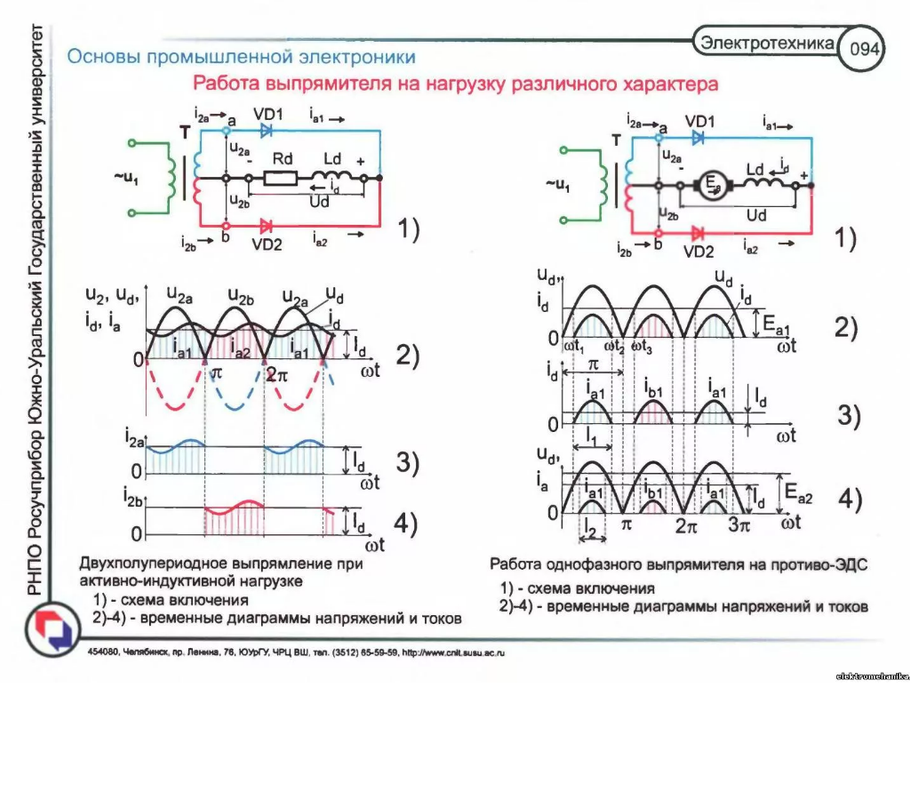

ссылка на сообщение  Отправлено: 18.07.20 22:31. Заголовок: Диаграмма слева пока..


Диаграмма слева показывает, что при нагрузке ДППВ на RL-цепь, ни ток, ни напряжение не переходят через ноль:



Спасибо: 0
