ссылка на сообщение  Отправлено: 18.11.19 15:57. Заголовок: Переделка LUXMAN MQ-88u


"Этим полукреслом мастер Гамбс начинает новую партию мебели. 1865 г. Санкт-Петербург" (ц) И-П

Ну вот и дошли руки до переделки Лаксмана, вот виновник торжества:
https://www.youtube.com/watch?v=emqCO13YxIk

Не устраивают в нём 2 вещи: необходимость сетевого напряжения 100V, и совершенно безобразный "инжиниринг": выходники с приведёнкой 4 Ом -> 2,2 КОм анод-анод при ХХ анодном в 460V, при этом они пронормированы по 30 Ватт, да и по размеру где-то так и есть.
При лампах КТ88 и легко просаживающемся анодном мало того, что результат совершенно не хайфайный, но и, разумеется, амп совершенно неспособем работать на современную акустику с ныряющим импедансом на НЧ. Высокоомные колонки колхозить желания у меня нет.

При всём этом совершенно неоправданное чрезмерное усиление - регулятор чувствительности едва на 8 часов.

Амп был перепахан и на видео работает на Хаммондовские выходники, с которыми прожил почти пару лет. (были заменены кондёры на Auricap и добавлен уход в авто-standby через полчаса при отсутствии сигнала).

Но в голове засела идея избавиться от массивного 120V->100V транса, ну и как-то всё же попытаться вернуть аутентичные выходники взад. Надо признать, что на СЧ-ВЧ они работали оч неплохо.

В связи с чем со всех мест планеты были надыбаны 16 штук S11E12 (Shunt Regulator), из которых одна уходит в само-разогрев, а из остальных получились 3 квартета с разбросом в 3%, должен отметить что между сериями с десяток лет разницы и между разными брэндами (Ediswan оригинальный производитель, Mazda, ITT, STC) параметры отличаются ненамного.

Этим лампочкам выходники в 2,2К при пониженном анодном до 330-350V (LC фильтр) будет то, что доктор прописал.



Пока неясно, чем это всё кончится, поэтому построен макет для длительного прослушивания, будет пробоваться: тетродное и УЛ включения (у оригинальных трафо нет УЛ отводов, у Хаммондов есть), а более всего однокаскадные дрйверы на 6SL7 с традиционными двутактными МКТ, может всё-таки попробую намотать бифиляр 1+1:2+2 по методе коллеги Резвого, или всё же автоформеры с двухэтажным питанием и непосредственной связью.

Ещё сделаю балансный вход, т.к. источник в наличии.

Вот, только что включил макет на прогрев, собранный из разных остатков от экспериментов и всякой всячины, что завалялась под "тумбочкой". Макет разбираться вряд ли уже на что-то ещё будет, и ничего из этого ни куда-либо не планируется - проще потом задвинуть под тумбочку, вдруг мысли какие в голову придут. .. Смещение катодное, по так называемой схеме Блумлейна (Garter). Оч удобно в плане авто-регуляции, но с таким смещением применить афтоформер не полУчится.



Братцы, кто чем рисует схемы? Есть какая удобная рисовалка?

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 104 , стр: 1 2 3 4 5 6 All [только новые]


постоянный участник




Пост N: 2821
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 15
ссылка на сообщение  Отправлено: 11.03.24 03:31. Заголовок: Годятся. Утверждаю. ..


Годятся.
Утверждаю.
Полыхаев.

А если без шуточек, то в такой относительно низкоомной со стороны драйвера схеме вполне могут работать и радовать.
Конечно же некотОрые потребуют измерений емкостей и индуктивностей, в т. ч. рассеяния, но лучше не тратить времени на то что переделать нельзя.
Когда не будет устраивать по результату, тогда можно будет и поискать причины. Или их - причины - назначить.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1178
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 1
ссылка на сообщение  Отправлено: 11.03.24 12:02. Заголовок: Спасибо, ALSS, я при..

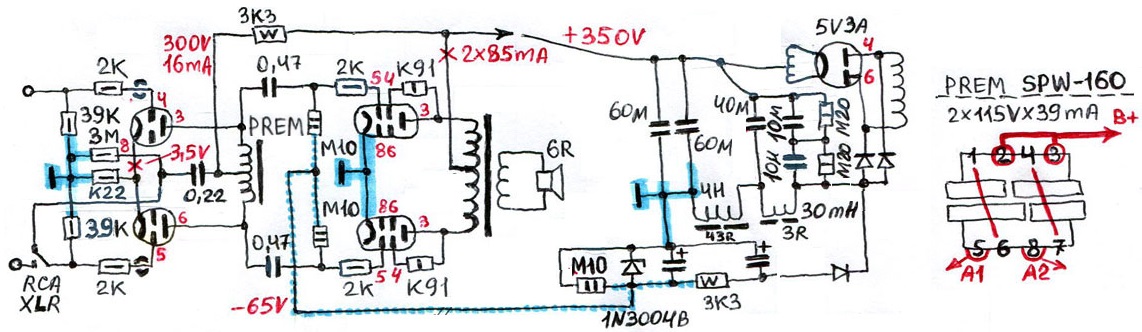

Спасибо, ALSS, я примерно так и всё и прикинул, что-то схему позабыл, вот что самое последнее:


В качестве дросселя PREM SPW-160, мой примитивный индуктомер намерял у него по 25Гн (90Гц) на первичках и по 47Гн (70Гц) на вторичках - индуктивности должны быть где-то близко, ну не в два же раза.. go figure (поди разберись) как у нас говорят. Даже если брать по консерватиному минимуму, то первичка+вторичка на каждое плечо даст индуктивность 25х4=100Гн, полагаю должнО )) хватить.

Прослушивание показывает полную достаточность низов, АЧХ я не мерял пока, но когда макетировал драйвер отдельно, при балансном входном сигнале, по осциллу на нескольких частотах, выглядело норм.
А вот если переключить (показано на схеме) на РЦА вход, то после 12 КГц начинается завал второго плеча, к 20КГц половина амплитуды первого.
Можно и начихать, т.к. амп предолагается строго для использования на балансный выход, но.. никогда не говори никогда
Вопрос с АЧХ через РЦА кардинально решается заменой 3К3 резистора в анодном драйвера на DN2540, но хочется чтоб без кремния.. ну, посмотрим, может мосфет таки и поставлю, с мосфетом звук оч.даже airy.

Смещение, как видите, подвальный sliding фикс - собссна, этот момент сейчас больше всего и исследуется.. его надёжность, т.к. выхлампы, вообще-то, series shunt стабилизаторные, не хотелось бы саморазогрева.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2822
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 15
ссылка на сообщение  Отправлено: 11.03.24 20:27. Заголовок: 220 Ом ну уж очень м..


220 Ом ну уж очень мало для дифкаскада, может, в катоды поставить ГСТ на биполяре от минуса? Например, подобный от Сергея Савчука (SVS, Винница, Украина)

Или вместо 3к3 в анодной цепи поставить пентод как альтернативу кремнию.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1179
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 1
ссылка на сообщение  Отправлено: 13.03.24 16:41. Заголовок: Я над всем этим уже ..


Я над всем этим уже изрядно поразмышлял, конечно ))

220R мало в катодах - это смотря как. При балансном входном сигнале абсолютно без проблем, для чего амп и планируется: какой бы преАмп/ДАК/плеер я в будущем ни приобрёл, у него будет XLR выход, фактически в приличных аппаратах это уже стандарт. И как я уже упоминал, RCA вход предполагается скорее "на всякий случай".

Падение на 3К3 всего лишь 50V, запихнуть в них пентод нетривильная задача (хотя можно). Проблема с пентодом - накал ему придётся чем-то питать отдельно от всего.
Делать минусовое питание для дифкаскада - их тоже надо откуда-то отдельно брать, для тока в 32 мА.. нет желания заморачиваться. В нынешней схеме смещение берётся с падения на дросселях питания в общем проводе, ток мизерный, поэтому достаточно и всё работает. Кстати, уже неделю тестирую - пока что всё стабильно/надёжно.

Самое изящное решение, это, конечно, DN2540 вместо 3К3, но этот костыль нужен только для RCA. А с балансным сигналом на XLR вход Амп прекрасно работает как показано на схеме.

Я уже проверял и DN звучит я бы сказал "может даже лучше" во всех вариантах, так что склоняюсь к "DN - таки да". Ещё одно преимущество DN - она ограничит ток через дифкаскад если что-то коротнёт и т.п. хотя при этом быстро перегреется и сгорит, но лучше так, чем сгорит моточное.. её даже можно на терминалах крепить.
