ссылка на сообщение  Отправлено:18.11.19 15:57.Заголовок:Переделка LUXMAN MQ-88u


"Этим полукреслом мастер Гамбс начинает новую партию мебели. 1865 г. Санкт-Петербург" (ц) И-П

Ну вот и дошли руки до переделки Лаксмана, вот виновник торжества:
https://www.youtube.com/watch?v=emqCO13YxIk

Не устраивают в нём 2 вещи: необходимость сетевого напряжения 100V, и совершенно безобразный "инжиниринг": выходники с приведёнкой 4 Ом -> 2,2 КОм анод-анод при ХХ анодном в 460V, при этом они пронормированы по 30 Ватт, да и по размеру где-то так и есть.
При лампах КТ88 и легко просаживающемся анодном мало того, что результат совершенно не хайфайный, но и, разумеется, амп совершенно неспособем работать на современную акустику с ныряющим импедансом на НЧ. Высокоомные колонки колхозить желания у меня нет.

При всём этом совершенно неоправданное чрезмерное усиление - регулятор чувствительности едва на 8 часов.

Амп был перепахан и на видео работает на Хаммондовские выходники, с которыми прожил почти пару лет. (были заменены кондёры на Auricap и добавлен уход в авто-standby через полчаса при отсутствии сигнала).

Но в голове засела идея избавиться от массивного 120V->100V транса, ну и как-то всё же попытаться вернуть аутентичные выходники взад. Надо признать, что на СЧ-ВЧ они работали оч неплохо.

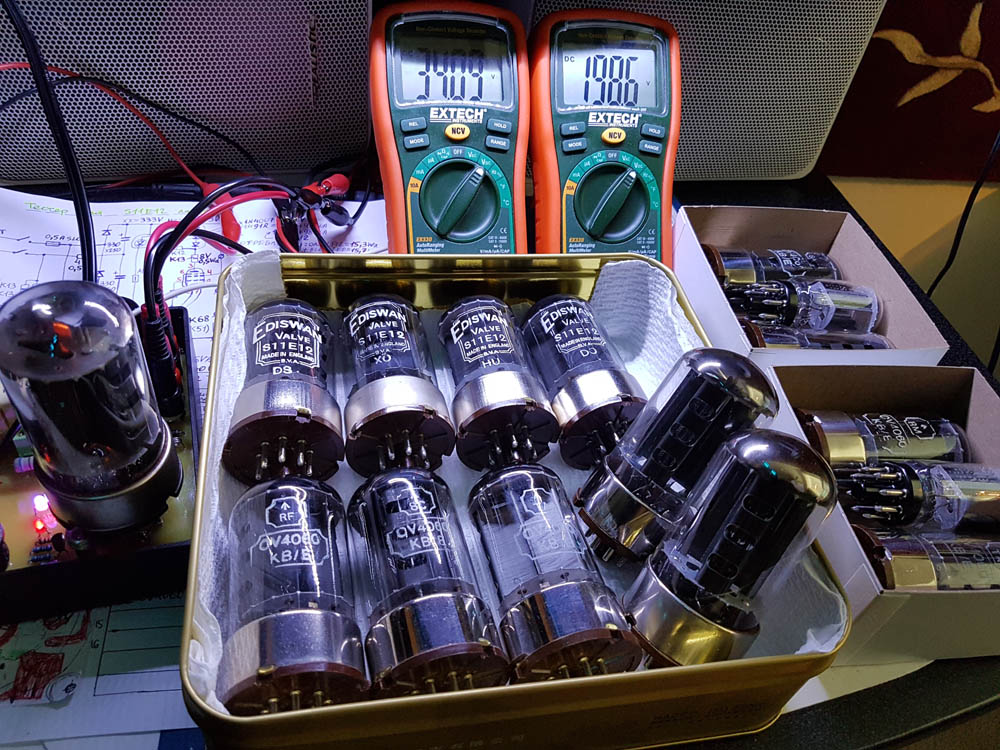

В связи с чем со всех мест планеты были надыбаны 16 штук S11E12 (Shunt Regulator), из которых одна уходит в само-разогрев, а из остальных получились 3 квартета с разбросом в 3%, должен отметить что между сериями с десяток лет разницы и между разными брэндами (Ediswan оригинальный производитель, Mazda, ITT, STC) параметры отличаются ненамного.

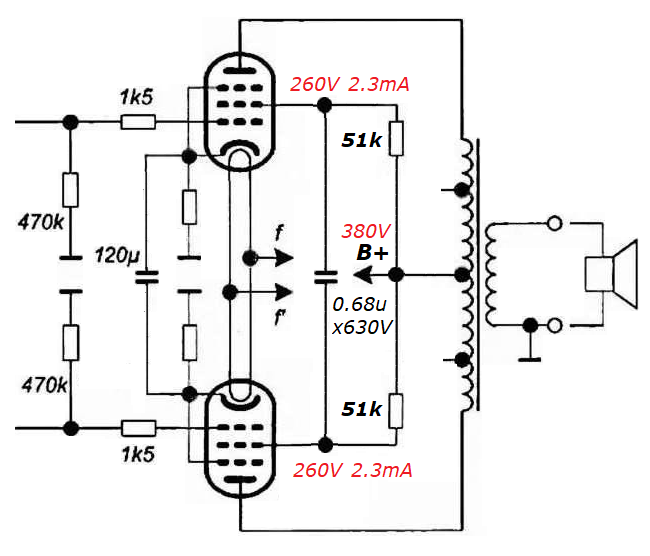

Этим лампочкам выходники в 2,2К при пониженном анодном до 330-350V (LC фильтр) будет то, что доктор прописал.



Пока неясно, чем это всё кончится, поэтому построен макет для длительного прослушивания, будет пробоваться: тетродное и УЛ включения (у оригинальных трафо нет УЛ отводов, у Хаммондов есть), а более всего однокаскадные дрйверы на 6SL7 с традиционными двутактными МКТ, может всё-таки попробую намотать бифиляр 1+1:2+2 по методе коллеги Резвого, или всё же автоформеры с двухэтажным питанием и непосредственной связью.

Ещё сделаю балансный вход, т.к. источник в наличии.

Вот, только что включил макет на прогрев, собранный из разных остатков от экспериментов и всякой всячины, что завалялась под "тумбочкой". Макет разбираться вряд ли уже на что-то ещё будет, и ничего из этого ни куда-либо не планируется - проще потом задвинуть под тумбочку, вдруг мысли какие в голову придут. .. Смещение катодное, по так называемой схеме Блумлейна (Garter). Оч удобно в плане авто-регуляции, но с таким смещением применить афтоформер не полУчится.



Братцы, кто чем рисует схемы? Есть какая удобная рисовалка?

Спасибо: 0
ПрофильЦитата Ответить
Ответов -28 ,стр: 1 2 All [только новые]





Пост N:137
Зарегистрирован:15.12.19
Рейтинг:-1
ссылка на сообщение  Отправлено:25.12.19 17:51.Заголовок:Shef, а где такие па..


Shef, здравствуйте! а где такие панельки под зажимы можно купить?

Верой в науку вы противоречите и предаете саму эту науку Спасибо: 0
ПрофильЦитата Ответить





Пост N:285
Зарегистрирован:21.02.19
Откуда:Vancouver
Рейтинг:0
ссылка на сообщение  Отправлено:26.12.19 04:27.Заголовок:Про где купить клемм..


Про где купить клеммники я подробно уже ответил выше в моём посте N 277. На самом деле они не очень удобны т.к. тянут провод при закручивании, норм будут только родные телефонные оконечные вилки-клеммы.

= = =
МКТ были сделаны из пресловутого квадфилярного Эдкора XS4400: https://www.edcorusa.com/xs4400
купленных в заблуждении "а чо? и так сойдёт". При тестировании, как их ни включай (НЕ ТАК, как задумано: очевидно, разветвитель на 3 выхода) - существенный завал по ВЧ начинался с 3-5 КГц.
С железом у нас совсем никак, решил ради интереса размотать и сделать на этих же сердечниках, тем более что они по спекам M-6 29 ga. grain oriented lamination steel.



В левом верхнем углу вот что мы видим "после снятия обёртки", квадфиляр из проводов четырёх цветов. Должен сказать что намотано исключительно плотно, кучу разодранных проводов втиснуть взад на глаз казалось нереально. Серединные отводы были заделаны стрёмно, с петлями - это, пожалуй, единственный косяк. В остальном всё неплохо: каркас жёсткий и оказался очень удобным для распайки, провод ну трудновато порвать, поэтому какую-то часть всё же удалось смотать (за прослушиванием на фоне лекций по гипотезе Пуанкаре )) и в дальнейшем использовать.
Провод чревычайно качественный, до этого брал в местном радиомагазине китайчатину - просто небо и земля.
Поэтому (следующее фото справа) для вторички был закуплен made in USA, и, как показано на нижних фото, были изготовлены 4 идентичные (по мере сил) галеты. На каждой получилось по 1400 витков секонд-хэндового 0.12 (нечем померить диаметр, примерно в сравнении с другими) первички, и 2900 вторички 0.08.
На простейшем тесте (в макете каскада) по нескольким точкам АЧХ выявилась вполне удовлетворительной, но, понятное дело, без чудес.

Камрады, как подостовернее померить индуктивность?
- простейший измеритель (это который TC1 с панелькой, для транзисторов и-вообще-всего) показывает наиболее правдоподобный результат, но. .. если вообще показывает;
- L-C измеритель вроде получше MLC500 показывает то норм, то вдвое больше, то упрямо на 120 герцах; хотя на этот раз вроде правдоподобные 10 Гн первичка каждой галеты, вся первичка последовательно 54-55 Гн - многовато. ..
- при измерении от 60 Гц ток/напряжение, показания разнЯтся от пропускаемого тока, при 1 мА одно, про 10 мА почти правда, а чтобы совсем правдоподобно - нужно ввалить миллиампер 20, и, соотвеЦтвенно, многА вольт - возникает опасность пробоя, на такое я не решился.

Что дальше.
Предварительное прослушивание всю прошлую )) ночь показало вполне-наматываемый-на-УхЪ результат.
В окончательный вариант пойдёт железо от двух имеющихся на руках Хаммондов 124E. Несколько дней тестировались подключеные на разные каналы Хаммонд и этот Самомото - в сравнии на УхЪ оказались примерно на одном уровне, но хаммонды сделаны. .. как бы это сказать помяХче, тоже ме айс. .. зато как кирпичЪ.
У хаммондов как раз немного бОльший типоразмер, железо Core material Grain Oriented Silicone Steel laminations.
Но 1:2.1 всё же чуток не хватает, думаю сделать 1:3.

Я прочитал камент камрада Резвого по поводу желательности секционирования для бифиляра 1:3.
Предполагается такая же конструкция из попарных галет, но каждая будет разделена на 2 секции. В каждой секции намотано 1:1 бифиляра, и сверху, аналогично, +2 витков вторички. Затем секции каждой из обмоток соответсвенно включаются последовательно.
Получается, первичка "прилегает" ко вторичке с начала, и где-то с середины. Однако, за счёт разворота галет, концы вторичек, имеющие наибольшую разность сигнальных потенциалов (это пуш-пульник) окажутся также наиболее удалены друг от друга. Таким образом, принцип эквипотенциальности нарушается с целью получить лучше АЧХ на ВЧ, интересно мнение Развого будет ли такая конструкция разумным компромиссом?

= = =
В первичку приобрёл провод Remington также 0.12, made in USA, повышенной механической и термоустойчивости:
https://www.ebay.com/itm/36-AWG-Gauge-Enameled-Copper-Magnet-Wire-4-oz-3193-Length-0-0055-200C-Natural/322145774936
Сверху трафо одеть в магнитный экран из вот этого:
https://www.ebay.com/itm/Ultraperm-80-Metal-Shield-MuMetal-Mu-Metal-Alloy-Shielding-Sheet-Audio-HiFi-USA/151912090773
Думаю, где-то через месяцок межкаскадники будут встрянуты )) на тестирование в что уже имеем на сегодняшний день.

Всех с Рождеством и С Наступающим (и далее по-графику)), желаю Здоровья, а остальное - купим!

Спасибо: 0
ПрофильЦитата Ответить





Пост N:286
Зарегистрирован:21.02.19
Откуда:Vancouver
Рейтинг:0
ссылка на сообщение  Отправлено:26.12.19 15:19.Заголовок:Меня на DIYA форуме ..


Меня на DIYA форуме спросили: What is it we are looking at? - это сказано с небольшим нажимом, и можно перевести как: Это что ЭТО такое, (на) что мы счас смотрим??
"Ничего не ответила рыбка. .. )) лишь хвостом по воде плеснула. .." (ц) но вот им (вам) кристмасовая фъоточка:



Спасибо: 0
ПрофильЦитата Ответить





Пост N:292
Зарегистрирован:21.02.19
Откуда:Vancouver
Рейтинг:0
ссылка на сообщение  Отправлено:10.01.20 20:20.Заголовок:.. .проэкт мало-пома..


.. .проэкт мало-помалу движется. ..



Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6529
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:10.01.20 20:23.Заголовок:Ит из дроссель?..


Ит из дроссель?

Спасибо: 0
ПрофильЦитата Ответить





Пост N:293
Зарегистрирован:21.02.19
Откуда:Vancouver
Рейтинг:0
ссылка на сообщение  Отправлено:10.01.20 20:38.Заголовок:Уважаемый Пермяк (не..


Уважаемый Пермяк (не сочтите за издевку, я - искренне): в нашем местном языке что вы сказал будет правильно так: is it a choke? (глагол в вопросе всегда идёт первым)
Нет, не дроссель, и не автоформер (как я вначале задумывал).

Как я уже отметил в одном из предыдущих постов (и благодаря вам, спасибо) бифилярный межкаскадник 1 + 1 : 2 + 2 (галетный - т.е. с переворотом катушек) получился очень даже ОК на мой ухЪ
(макет с тими бифилярниками играет Funk прямо счас)

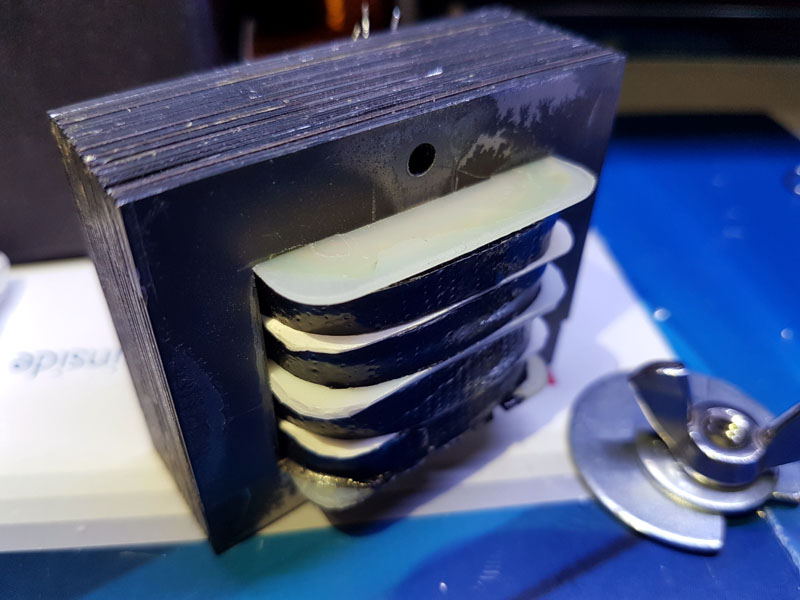

На этот раз я делаю в окончательный вариант, чтоб помещался в подвал Лаксмана, 1 + 1 : 3 + 3, с секционированием по методу камрада Резвого.
В каждой половине галеты идёт бифиляр 1 : 1 и затем сверху домотка вторички + 2, и затем они включены последовательно.
Галеты идентичны и, таким образом, собраны с переворотом, что делает точки обмоток с маибольшим потенциалом на дальних краях.

Эквипотенциальность нарушена, есс-но, но будем посмотреть. Намотаю второй - и попробую прогнать АЧХ. Резвой обозначил что до Ктр 1 : 3 вроде должно быть приемлемо.
Мне не нАдА до 100 Кгц, мне хотя б до 20-ти норм ))

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N:6533
Зарегистрирован:15.01.10
Откуда:Россия
Рейтинг:26
ссылка на сообщение  Отправлено:11.01.20 11:53.Заголовок:Секционирование слоя..


Секционирование слоями или галетами?
http://hiend.borda.ru/?1-2-1578714478423-00000058-000-0-0#011

Спасибо: 0
ПрофильЦитата Ответить





Пост N:294
Зарегистрирован:21.02.19
Откуда:Vancouver
Рейтинг:0
ссылка на сообщение  Отправлено:12.01.20 16:05.Заголовок:В версии N2 мажкаска..

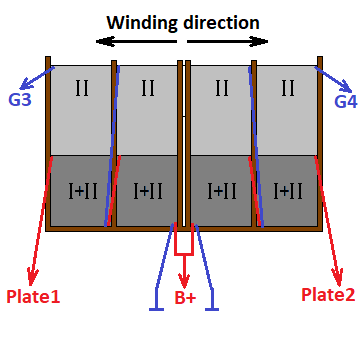

В версии N2 мажкаскадники наматываются вот так.
В версии N1, которая счас оченно зашибись играет в макете, не было секционирования внутри галет. Но в N1 сердечник примерно на 20% меньше, там секционирование было бы делать слишком уж мелкая работа.

Красный - первичка термостойким 0,12, синий - вторичка 0,08.



Plate1 и plate2 - это аноды драйверного дифкаскада на 6SN7, G3 и G4 - это соответственно управляющие сетки выходного каскада.
ИДЕЯ ТЕМЫ: сделать двухкаскадный амп. с повышающим межкаскадником 1 : 3.

Winging direction (направление намотки) сделано простой сборкой галет с переворотом, т.е. каркас был изначально разрезан, и его внешние стороны получились на том месте что были изначально, при том, что галеты все мотались однотипно. На отрезанную сторону приклеивалась новая сторона из 1мм пластика, и при намотке она ставилась всегда слева. Таким образом средний промежуток между галетами (полуобмотками) 1 + 1 = 2мм, что хорошо для уменьшения ёмкости.

PS.
Когда разбирал Хаммонды 124E (они оказались 2007 и 2011 годов изготовления), то паходу оказалось разное железо. В 7-м оно белое, мягкое, и окисел отделяется легко. В 11-м тёмное, окисел коричневатый, и в целом пластины пожёстче.
Железо 11-го более схоже с Эдкоровским. Но, 7-й транс оказался с чуть ли не вдвое бОльшей индуктивностью, хотя при ~20% бОльшим омическим сопр обмоток. Из чего я делаю вывод что это никельниое железо, которе Хаммонд иногда применяет, и это скорее всего был спецзаказ. Чел, который продал мне трансы, скорее всего надыбал этот задаром, потом купил второй стандартный, потом продал мне их 2 шт по цене одного.
Обид нет, и я перемешал пластины две через две - т.е. внахлёст никель - железо, и это в точности что джапанизды делают на своих трафосах, так что - будем посмотреть! что из этого всего выйдет. Возможно, даже то, что лучше всего ))
