ссылка на сообщение  Отправлено: 23.05.20 23:06. Заголовок: Корректоры RIАA на кристаллических триодах


Периодически возвращаюсь в "каменную" эру:



Дощечка - шаблон для сборки, легко съёмный, отрабатываю новую технологию.

Триоды П416Б с детства мне импонируют...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
Ответов - 270 , стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 All [только новые]


постоянный участник




Пост N: 1368
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 11.08.20 03:49. Заголовок: По существу...


Собрал схему Хираги, вот результаты:

1. Входное сопротивление 20 Ом (!)...

2. К ус = 100.

3.Транзисторы наши КТ3107Ж.

Применить её как приставку, заменяющую МС транс проблематично - любой ММ корректор будет перегружен, однозначно, да и головку нужно иметь очень низкоомную - думайте сами, решайте сами...
Немудрено, что Денон 103 работает так "песочно" с этой схемой...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2032
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 13
ссылка на сообщение  Отправлено: 11.08.20 15:08. Заголовок: Сергей Торопов пишет..


Сергей Торопов пишет:
 цитата:
любой ММ корректор будет перегружен

Не любой, но большинство.
Если задаться такой целью, то корректор, не перегружающийся средним входным сигналом (0,1-0,5)х100=(10-50) мВ, делается на доступных лампах. Правда, об экономии питания речь не пойдет. Пример для начала - "Студийный персональный" от Одесской подпольной лаболатории.

Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1369
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 15.08.20 13:49. Заголовок: ALSS пишет: Не любо..


ALSS пишет:
 цитата:
Не любой, но большинство.

ALSS пишет:
 цитата:
Пример для начала - "Студийный персональный" от Одесской подпольной лаболатории.

Так этот корректор - классика жанра, перегрузить его - надо постараться... Под "любыми" я имел в виду творения паравичини и иже с ними, столь распространённые в некоторых кругах.
Сам я к лампам чегой-то остыл - возраст(?)

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2037
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 15.08.20 22:49. Заголовок: Я пока не увижу тран..


Пока я не увижу транзисторный корректор без обратной связи с восстановлением импульсного сигнала при ±50 мВ на входе - не остыну к лампам.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1370
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 16.08.20 18:43. Заголовок: По существу...


ALSS пишет:
 цитата:
Пока я не увижу транзисторный корректор без обратной связи с восстановлением импульсного сигнала при ±50 мВ на входе - не остыну к лампам.

"Вызов" принят!

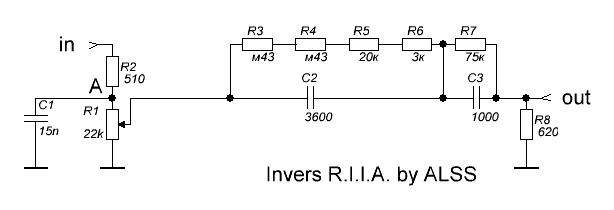

Для начала соберём эту полезную схему - инструмент для настройки и проверки корректоров:

share picture

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2039
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 16.08.20 20:10. Заголовок: Эта схема - интерпре..


Эта схема - интерпретация Александром Бокаревым моей активной схемы, описанной в ветке про переходные процессы в винил-корректорах. С присущей ему способности смотреть в корень, он разработал, собрал и опробовал пассивную цепь формирования импульсных сигналов из прямоугольного сигнала генератора (проще всего использовать меандр, имеющийся даже в калибраторах осциллографов).
Подобный формирователь на корректоре на П416 дал ±15 мВ по входу, я писал в этой ветке.

Спасибо: 2
ПрофильЦитата Ответить
постоянный участник




Пост N: 1371
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 22.08.20 12:52. Заголовок: По существу...


Отвлёкся, малёк, от наших баранов, на красивую деку - JVC DD5 - но оно того стоило, и вот оно, дерево - буравчик к нашему органчику почти готов:



Есть такая Партия - отличная партия резисторов из Таиланда!


Поигравшись с буравчиком, понял: надо делать активный преобразователь меандра из синуса - by ALSS - такой путь более информативен и удобен...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2049
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 24.08.20 01:44. Заголовок: Сергей Торопов, нет ..


Сергей Торопов, нет разницы в пассивном или активном формировании прямоугольника перед антиRIAA-цепочкой (пассивный формирователь даже дает более близкий к реальному скругленный сигнал), самое главное в этой методике - не фронты, а полки восстановленного сигнала - они д. б. симметричны относительно оси времени.

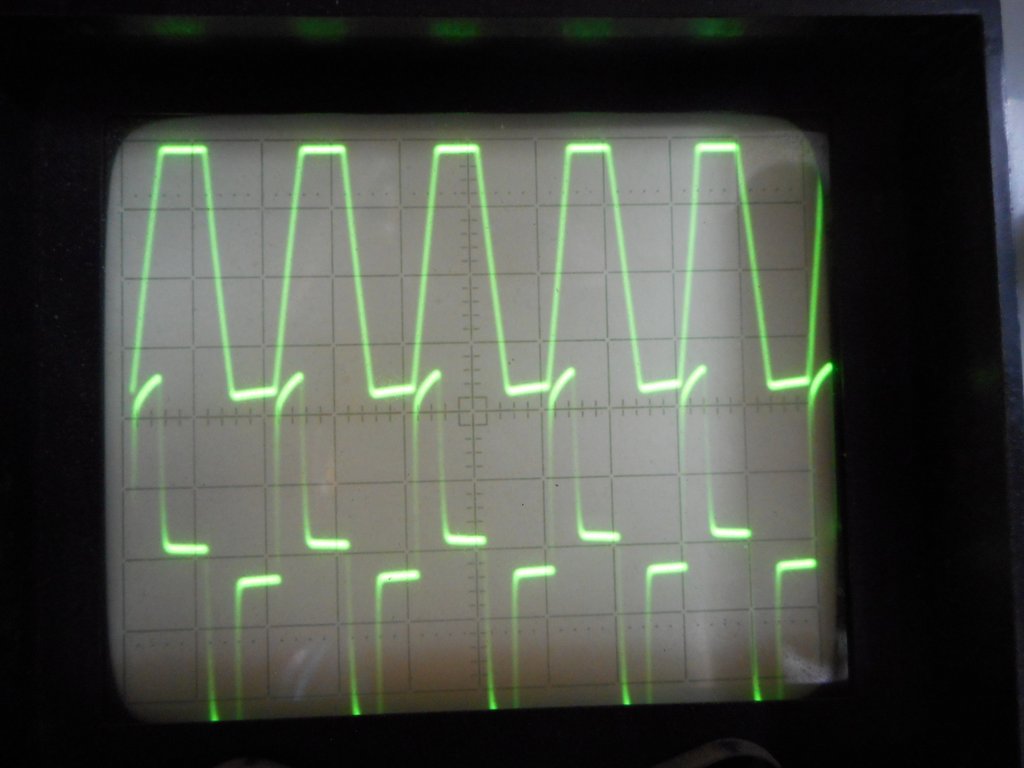

Это неправильное восстановление

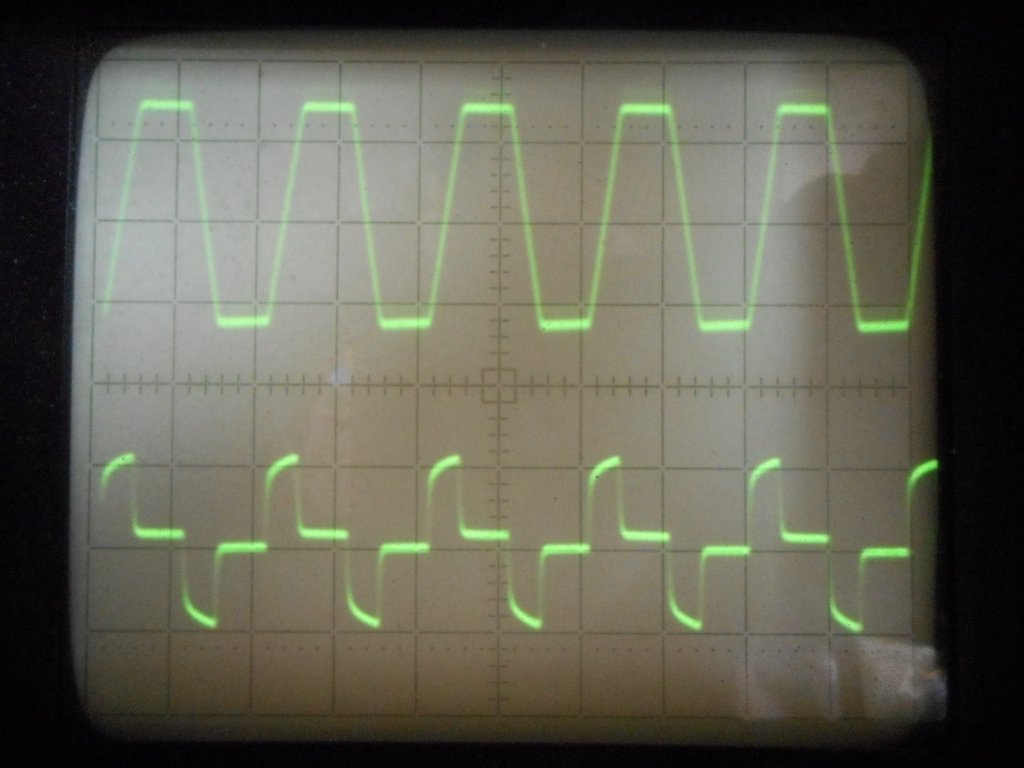

Это правильное восстановление

Нижний луч - вход корректора, масштаб один.
Верхний луч - выход, масштаб разный.

Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1373
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 25.08.20 01:07. Заголовок: По существу...


Хорошо, тогда только врежу на входе РГ, а то не неудобно без него - мой осциллограф выдаёт меандр с амплитудой 0,6 В.



Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2051
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 25.08.20 02:54. Заголовок: Ой-ой-ой, только не ..


Ой-ой-ой, только не 22 кОм, не более 1 кОм!
Но лучше на выходе поставить переменник на 470-680 Ом. Можно даже проволочный. Это для того, чтобы на вход подать максимум амплитуды, подальше от наводок и помех.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1375
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 25.08.20 03:41. Заголовок: Фото на память


Понимаю, что много 22 кОм, только сигнала мало, 0,6 В на входе, и переменник на максимуме:



Верхний луч - выход корректора, нижний - точка А:



Верхний - выход (50 мВ в клетке), нижний - вход (10 мВ на деление):



Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2052
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 26.08.20 02:06. Заголовок: Раз переменник на ма..


Раз переменник на максимуме, выкиньте его и поставьте ну хотя бы 50-200 Ом, т. е. ближе к оригиналу.
Регулятор уровня на выходе я ставил до 2,2 кОм - нормально, т. к. цепь перед ним - генератор тока в звуковом диапазоне частот.
И откуда фон на входе - коробочка не экранирована? В осциллограммах, что я привел, нижний луч - сигнал на входе - тоже имеет 10 мВ/дел.
Ну а вообще-то похоже, в правильном направлении движение. Только надо учесть, что коэффициент передачи по импульсу существенно меньше чем по синусоиде, и не пугаться маленького сигнала на выходе.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1376
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 26.08.20 02:20. Заголовок: Ответ


Коробка экранирована, просто верхняя крышка снята, оттуда и фон 50 Гц.

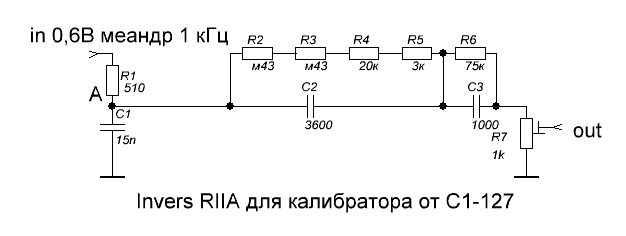

Цепочка на входе (510 Ом и 15 нФ) аналогична Вашей в активном формирователе (300 Ом и 20 нФ). Если по Бокарёву делать (510 Ом и 120-150 нФ) то перебор по завалу меандра, он почти в синус превращается.
Сейчас РГ на выходе, можно уже настроить 100 мВ амплитуды импульса...

windows 10 key tester

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1377
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 26.08.20 04:08. Заголовок: По существу...


Финита ла комедиа:





Верх = 20 мВ на деление, низ = 10 мВ, частота 1 кГц:



10 мВ на деление:



Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2053
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 26.08.20 04:26. Заголовок: Сергей Торопов пишет..


Сергей Торопов пишет:
 цитата:
Цепочка на входе (510 Ом и 15 нФ) аналогична Вашей в активном формирователе (300 Ом и 20 нФ).

Какие 300 Ом в моем активном формирователе?! Там генераторы тока сверху и снизу и зарядно-разрядный конденсатор (да, около 20 нФ, какой "попался" под эти токи), там нет никаких резисторов в цепи формирования сигнала.
Завтра смоделирую с напряжением на входе 0,6 В - это размах? Если калибратор осциллографа, то - да... А-а-а, понял: мы-то с Александром Сергеевичем работаем от малого (25 Ом) выходного сопротивления стандартного генератора (Г3-112), а у Вас - большое выходное сопротивление встроенного калибратора - тип осциллографа? Смоделирую цепочку под него (0,6 В 1000 Гц). Если фронты меандра этого калибратора меньше 20 мкс, то может получиться.
А так - да, что-то похожее имеется, но оценивать результат ещё нечем.
И ещё: если вносите изменения в схему (15 нФ вместо 150 нФ), то будьте добры, отмечайте это хотя бы примечанием или снимите авторство - я под такой схемой не подписывался.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1378
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 26.08.20 04:37. Заголовок: ALSS пишет: Какие 3..


ALSS пишет:
 цитата:
Какие 300 Ом в моем активном формирователе?! Там генераторы тока сверху и снизу и зарядно-разрядный конденсатор (да, около 20 нФ, какой "попался" под эти токи), там нет никаких резисторов в цепи формирования сигнала.

Так в эмиттерах генераторов тока и стоят 300 Ом, ими задаётся ток заряда-разряда, как я понимаю, возможно - ошибаюсь..
У меня осциллограф С-127.

Хорошо, будет безымянная, извините, пожалуйста!



Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2055
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 26.08.20 15:16. Заголовок: С1-127 - ясно, в обе..


С1-127 - ясно, в обед потренируюсь.
Да, стоят подбираемые 300 Ом в эмиттерах, но они задают ток генераторов тока на транзисторах, но непосредственно в формировании выходного сигнала не участвуют.
Ток, задаваемый генераторами тока, заряжает и разряжает выходной конденсатор по линейному закону, в то время как в пассивной RC-цепи формирование фронта и среза идет по экспоненте.
"Мелочь". Принципиальная.
...............

Посмотрел я схему калибратора в С1-127 - ее выходное сопротивление не меньше 1 кОм. Если принять динамическое 2С170А за 0 по сравнению с его обвязкой, то получаем делитель из 12 кОм на 1,3 кОм, что дает 1,17 кОм минимум. Конечно же 0,15 мкФ в этом случае непригоден, но ведь надо же учитывать свойства сопрягаемых устройств при их использовании...

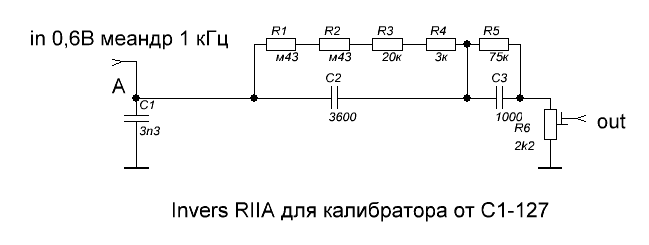

Итак, выход калибратора нагрузить на 3300 пФ, а цепочку нагрузить на переменник 2,2 кОм.
Естественно, 510 Ом исключить путем закорачивания и последующего - после проверки - изъятия с составлением соответствующего акта

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 10
Зарегистрирован: 16.01.10
Рейтинг: 0
ссылка на сообщение  Отправлено: 26.08.20 21:06. Заголовок: А откуда взялась цеп..


А откуда взялась цепочка R1C1? В оригинале этой антиRIAA примочки её нет.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2058
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 26.08.20 23:19. Заголовок: SVS, речь идет о фор..


SVS, речь идет о формировании импульсного сигнала для проверки импульсной перегрузочной способности фонокорректора из меандра генератора.
Тема + смотреть работу над ошибками в той же теме, а не только начало
http://hiend.borda.ru/?1-7-0-00000274-000-0-0-1572167538

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1380
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 27.08.20 15:08. Заголовок: По существу...




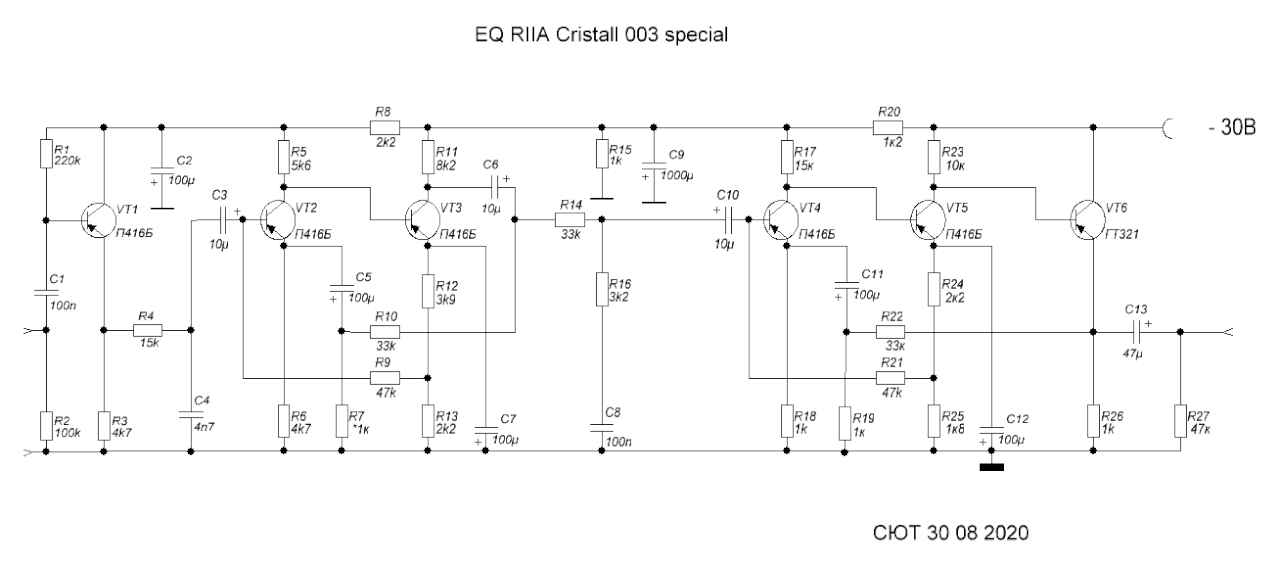

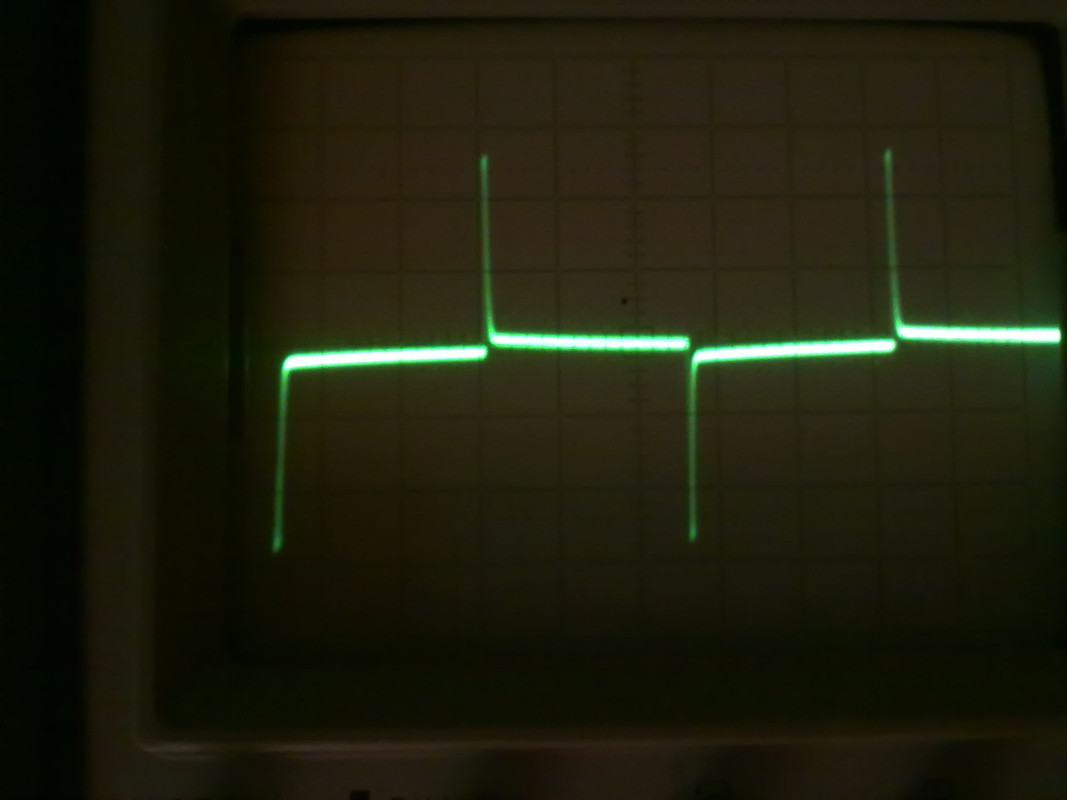

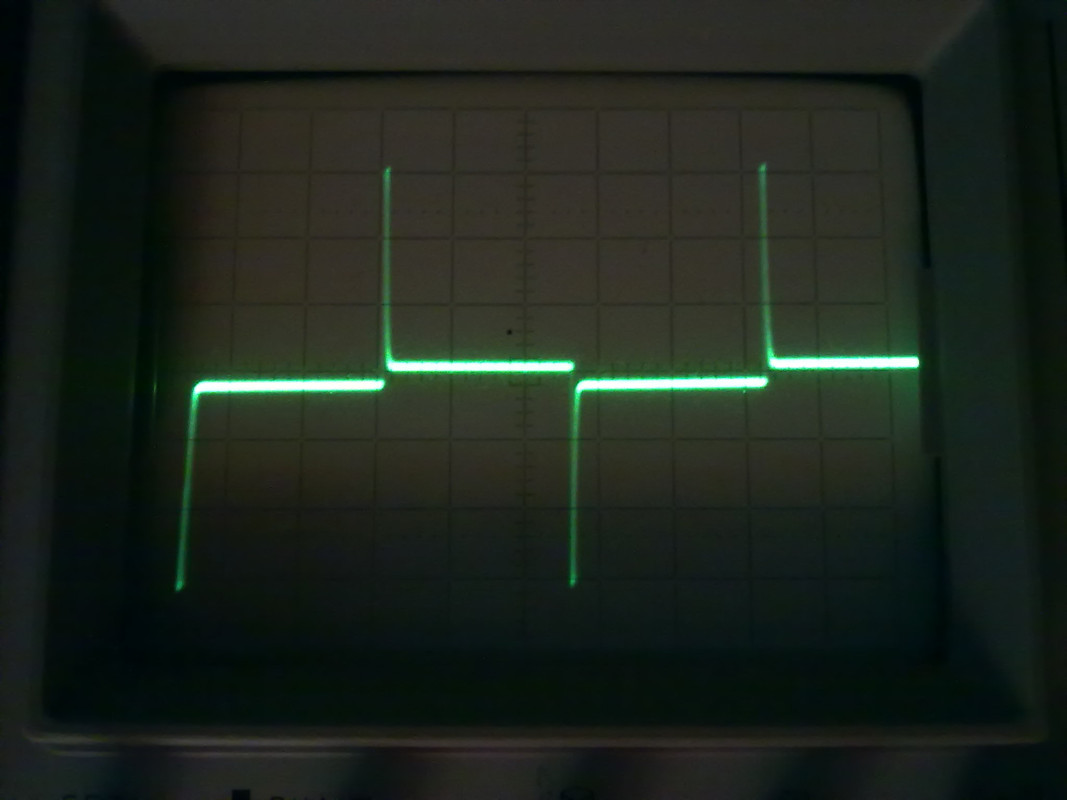

Serg Toropov Спасибо: 0
