ссылка на сообщение  Отправлено: 23.05.20 23:06. Заголовок: Корректоры RIАA на кристаллических триодах


Периодически возвращаюсь в "каменную" эру:



Дощечка - шаблон для сборки, легко съёмный, отрабатываю новую технологию.

Триоды П416Б с детства мне импонируют...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
Ответов - 270 , стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 All [только новые]


администратор




Пост N: 8548
Зарегистрирован: 21.05.07
Откуда: Иркутск
Рейтинг: 26
ссылка на сообщение  Отправлено: 12.10.20 09:04. Заголовок: Какой смысл в диодах..


Какой смысл в диодах VD1 VD2 ?
Я бы поставил С1 сразу после выпрямителя а С2 после резисторов. И думаю одного бы хватило. (Резистора)

Новый сайт http://tubeaudio.ucoz.ru/
Тел. в Иркутске: моб 661-681. 8-90-25-661-681.
WhatsApp Viber 89647335850
sergeev158(собака)mail.ru Заменить (собака) на @
С уважением, Сергеев Сергей Евгеньевич.
Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1464
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 12.10.20 13:50. Заголовок: Ответ


Сергеев Сергей пишет:
 цитата:
Какой смысл в диодах VD1 VD2 ?

Хороший вопрос. На самом деле у меня стоит один диод, верхний, и один резистор, и этого достаточно. Диод отсекает выбросы обратного напряжения при выпрямлении, а резистор ограничивает броски тока при заряде ёмкостей - имитация кенотронного выпрямления.
Здесь же нарисовал "лишние" детали для симметрии, так спокойней, что ли... И в данной, конкретной ситуации эти детали лишние, так как обмотка применённого трансформатора (блок питания для усилителей теле сигнала, стоявших когда-то в каждом подъезде хрущовок) не даёт нужного напряжения. Но ещё не вечер...
Ток потребления данного корректора всего 11 мА, при 18 Вольтах питания, его можно питать от двух Крон, так что и П214 тут лишний, хватит и ГТ321 и даже МП25, но хотелось применить данный БП, их у меня два десятка.
Сегодня поставлю стабилитрон на 12 Вольт, этого вполне хватает в данной реализации, и ещё - данные детали (диод и резистор) уменьшают пульсации на порядок (без них пульс около 1 мВ), приводя их к уровню питания от батареи аккумуляторов.
Выход корректора работает как линза, увеличивающая разрешение осциллографа - пульсации в 1 мВ хорошо видны, а с резистором и диодом пульсации исчезают за шумом триодов.

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Пост N: 12
Зарегистрирован: 16.01.10
Рейтинг: 0
ссылка на сообщение  Отправлено: 12.10.20 16:35. Заголовок: Повторитель на входе..


Повторитель на входе для подъема уровня шума?

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 13.10.20 19:49. Заголовок: Для улучшения атаки ..


Для улучшения атаки звука.

Спасибо: 0
Цитата Ответить



Пост N: 13
Зарегистрирован: 16.01.10
Рейтинг: 0
ссылка на сообщение  Отправлено: 15.10.20 17:57. Заголовок: А кого он атакует? Э..


А кого он атакует? Это лишняя примочка, 47 кОм входного можно получить и на каскаде с ОЭ.

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 16.10.20 11:23. Заголовок: SVS пишет: А кого о..


SVS пишет:
 цитата:
А кого он атакует

Глупый вопрос. И килоомы тут не причём.
 цитата:
47 кОм входного можно получить и на каскаде с ОЭ

Можно, только дело не в этом. Атака или скорость нарастания сигнала будет лучше с повторителем, так как не будет зависеть от входной нелинейности транзистора с ОЭ. и ёмкости.
Вы примитивно рассуждаете, вам маркетологи нарисовали 47 килоом и больше Вы ничего не видите. Это как машину по весу выбирать, легковая 1 тонну весит, джип 2. обалдеть точный выбор.

Спасибо: 1
Цитата Ответить



Пост N: 14
Зарегистрирован: 16.01.10
Рейтинг: 0
ссылка на сообщение  Отправлено: 16.10.20 20:32. Заголовок: Reactor пишет: Глуп..


Reactor пишет:
 цитата:
Глупый вопрос. И килоомы тут не причём.
 цитата:
47 кОм входного можно получить и на каскаде с ОЭ

Килоомы при чем для картриджа. И пикофарады.
 цитата:

Можно, только дело не в этом. Атака или скорость нарастания сигнала будет лучше с повторителем, так как не будет зависеть от входной нелинейности транзистора с ОЭ. и ёмкости.
Вы примитивно рассуждаете, вам маркетологи нарисовали 47 килоом и больше Вы ничего не видите. Это как машину по весу выбирать, легковая 1 тонну весит, джип 2. обалдеть точный выбор.

Так зачем здесь ОС по постоянке? И не одна.
Да и на полевиках схемы тоже с повторителем на входе.
И машину я не по весу выбираю.

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 17.10.20 19:20. Заголовок: SVS пишет: И машину..


SVS пишет:
 цитата:
И машину я не по весу выбираю

Если судить вот по этим Вашим словам:
 цитата:
47 кОм входного можно получить и на каскаде с ОЭ

47 килоом не гарантируют автоматически качественного звука, и повторитель нужен для того что головка не может справится с нелинейным базовым током транзистора, резистор 47к вообще говоря помеха, он не нужен по сути и если его убрать то звук будет лучше несмотря на скривившуюся АЧХ.

Спасибо: 0
Цитата Ответить





Пост N: 13
Зарегистрирован: 25.12.19
Откуда: Страна ОЗ, Солнечный город
Рейтинг: 0
ссылка на сообщение  Отправлено: 17.10.20 21:12. Заголовок: советы постороннего...


Уважаемые, может хватит мусорить в чужой ветке?
Своё создайте и выложите в своей же ветке, тогда и поговорим...

Сокращаю свою речь до смысла... Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1466
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 20.10.20 03:44. Заголовок: Фото на память


"Полевики" - наденьте ордена:



Тихо - идёт запись - на легендарный Uher RdL (2 дорожки, ламповый УВ), с корректора на отечественных кристаллических триодах с полевым эффектом - более 40(!) лет и двух месяцев :) прошло с начала экспериментов с этими, и вообще, с триодами (с мая 1979-го)...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1470
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 22.10.20 20:07. Заголовок: По существу...


Ещё вариант на полевичках:



Вот теперь - всё...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Пост N: 15
Зарегистрирован: 16.01.10
Рейтинг: -1
ссылка на сообщение  Отправлено: 23.10.20 19:46. Заголовок: Настраивали на слух?..


Настраивали на слух?

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 26.10.20 09:02. Заголовок: сразу вижу косяки в ..


сразу вижу косяки в схеме из за которых нельзя слушать один из них это конденсатор между первым и вторым каскадом без которого можно обойтись
извините за прямоту не троллинг не в коем случае а просто мнение

Спасибо: 0
Цитата Ответить





Пост N: 14
Зарегистрирован: 25.12.19
Откуда: Страна ОЗ, Солнечный город
Рейтинг: 0
ссылка на сообщение  Отправлено: 26.10.20 15:11. Заголовок: Ответ


Снова и снова, одни и те же, глупость за глупостью, лишь бы самоутвердиться, философия - не съем, так понадкусываю - браво, господа хорошие!
Ах да, ведь скоро - полнолуние!...

Сокращаю свою речь до смысла... Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1475
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 31.10.20 21:24. Заголовок: По существу...

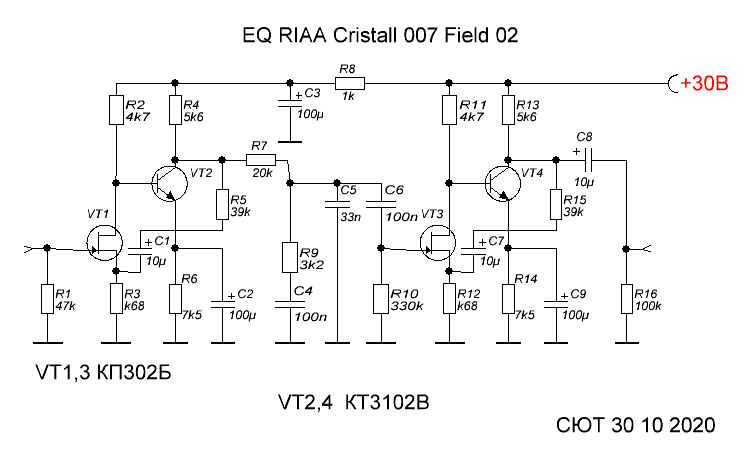

Для Reactor:



Не паял, не измерял, только нарисовал...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 01.11.20 13:42. Заголовок: я только начинаю сво..


я только начинаю свой путь и думаю сначала потренироваться на ламповых схемах самых простых, а потом можно и транзисторные попробовать

не нравится мне обилие резисторов,душат они звук по моему мнению, но в аналоге такой запас качества что прокатывает.

Спасибо: 0
Цитата Ответить



Пост N: 23
Зарегистрирован: 19.08.09
Рейтинг: 1
ссылка на сообщение  Отправлено: 01.11.20 23:05. Заголовок: Надо же, Reactor уже..


Надо же, Reactor уже в начале пути усек, что резисторы душат звук.
А я думал, что его радиолюбители душат. Причем коварно - сами задушат, а свалят на резисторы, конденсаторы или обратную связь. Или на цифру какую-нить.

Спасибо: 1
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 02.11.20 10:23. Заголовок: Экс-электрик не видн..


Экс-электрик, если я написал: по моему мнению, то это означает, что я могу думать так, как я захочу, а вы можете думать по-своему

Спасибо: 0
Цитата Ответить



Пост N: 26
Зарегистрирован: 06.01.18
Рейтинг: 0
ссылка на сообщение  Отправлено: 02.11.20 17:51. Заголовок: Экс-электрик пишет: ..


Экс-электрик пишет:
 цитата:
Надо же, Reactor уже в начале пути усек, что резисторы душат звук.
А я думал, что его радиолюбители душат. Причем коварно - сами задушат, а свалят на резисторы, конденсаторы или обратную связь. Или на цифру какую-нить.

С помощью резисторов и душат. Что останется от напряжения питания между резисторами R4 и R6, пшик да и только. До идеала еще далеко, но движение идет в правильном направлении, к нормальным ОУ.

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 15
Зарегистрирован: 25.12.19
Откуда: Страна ОЗ, Солнечный город
Рейтинг: 0
ссылка на сообщение  Отправлено: 03.11.20 14:15. Заголовок: Leonid1959 пишет: д..


Leonid1959 пишет:
 цитата:
движение идет в правильном направлении, к нормальным ОУ.

Сей путь тупиковый, но это - Ваш путь!

В магнитофонах звук стал портиться с момента применения в них ОУ, особенно в УВ, звук умирал прямо на входе, и никакое охлаждённое сопротивление и различные вимы не вернут звук, хотя по приборам всё классно - и шума нет и искажений ...

Сокращаю свою речь до смысла... Спасибо: 1
