ссылка на сообщение  Отправлено: 23.05.20 23:06. Заголовок: Корректоры RIАA на кристаллических триодах


Периодически возвращаюсь в "каменную" эру:

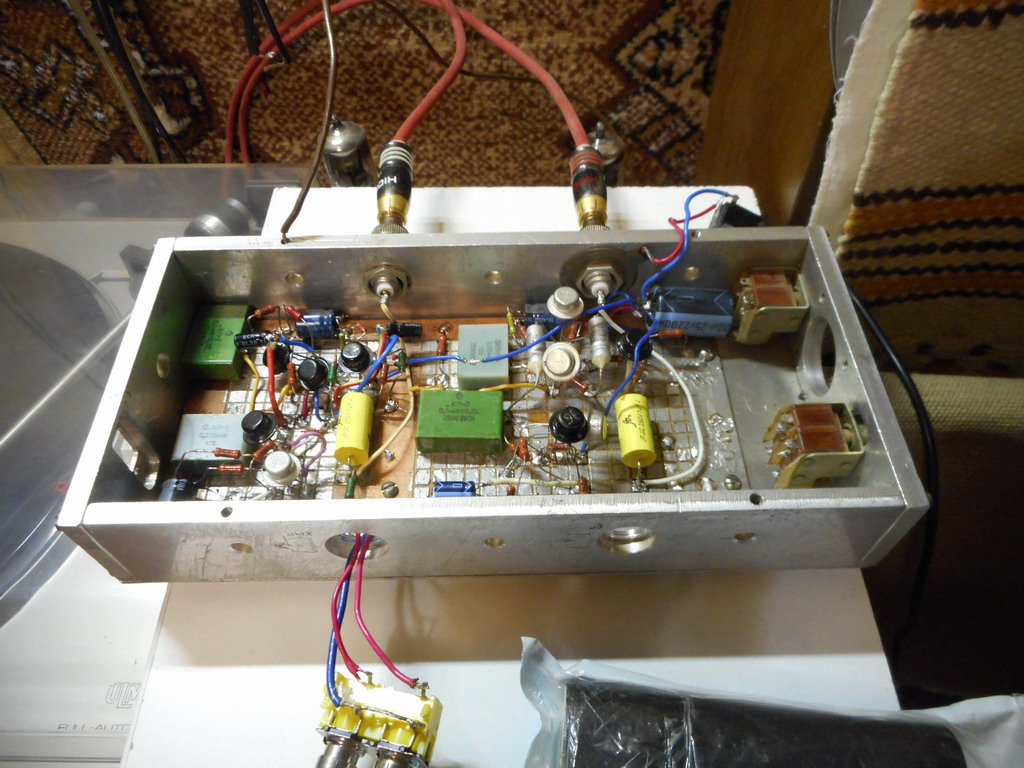

Дощечка - шаблон для сборки, легко съёмный, отрабатываю новую технологию.

Триоды П416Б с детства мне импонируют...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
Ответов - 270 , стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 All [только новые]


постоянный участник




Пост N: 1989
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 12
ссылка на сообщение  Отправлено: 08.06.20 18:33. Заголовок: ALSS пишет: Тихий б..


ALSS пишет:
 цитата:
Тихий благородный шип

Дмитрий Чуманов пишет:
 цитата:
Вот "благородного шипа" хотелось бы избежать

"Измерил" на глаз по осциллографу и милливольтметром - этот шип в 10-15 раз меньше шума немой канавки пластинки.

ALSS пишет:
 цитата:
Присутствует еле слышное шуршание от ИНЧ

На приборах видны нерегулярные скачки, но если на приборы не смотреть, то из динамиков ничего не слышно. Если же акустика воспроизводит ниже чем у меня (55 Гц по минус 3 дБ), то могут быть отзвуки переходных процессов этих скачков.

Dalex, надо будет отбирать транзисторы по этим скачкам, т. е. собрать усилительную двойку на панельках и вставлять туда транзисторы, наблюдая картинку по осциллографу на переменном токе на 5 мВ/дел.

Спасибо: 1
ПрофильЦитата Ответить



Пост N: 18
Зарегистрирован: 06.01.18
Рейтинг: 0
ссылка на сообщение  Отправлено: 09.06.20 00:32. Заголовок: ALSS пишет: но есл..


ALSS пишет:
 цитата:
но если на приборы не смотреть,

И верить в линейность усилительного каскада на одном германиевом транзисторе с усилением в 30dB, а для МС и того больше. Вы верите?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1002
Зарегистрирован: 30.09.06
Откуда: Россия, Брянск
Рейтинг: 5
ссылка на сообщение  Отправлено: 09.06.20 03:26. Заголовок: Leonid1959 пишет: И..


Leonid1959 пишет:
 цитата:
И верить в линейность усилительного каскада на одном германиевом транзисторе с усилением в 30dB, а для МС и того больше. Вы верите?

Леонид, вера тут ни при чём. Люди имеют большой опыт конструирования, хорошие лаборатории, знают чего хотят в конечном итоге и т.д., поэтому вряд ли Торопов Сергей или Alss или Саша Dalex и многие-многие другие будут писать заведомую туфту. Не тот контингент здесь собрался, понимаешь? Смысла вводить коллег в заблуждение нет никакого.

Dalex, Саш, привет! А как тебе в личку написАть? Если несложно, черкни пару слов на почту, просто много компьютеров поменялось и систем на них, поэтому не нашёл твоих координат (может плохо искал, завтра найду).

Всего доброго. Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1990
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 12
ссылка на сообщение  Отправлено: 09.06.20 03:35. Заголовок: Leonid1959 пишет: И..


Leonid1959 пишет:
 цитата:
И верить в линейность усилительного каскада на одном германиевом транзисторе с усилением в 30dB

По крайней мере на 1000 Гц 5 мВ и 25 мВ усиливаются в одинаковое число раз - это если говорить об устройстве в целом. А вот от 0,1 мВ и до 5 мВ было бы, конечно, интересно измерить, попробую. Это для ММ. МС у меня нет и экранировать лабораторию для 1 мкВ-100 мкВ просто не смогу (30 лет назад в распоряжении было помещение, где спокойно измерялись шумы фододиодов с темновыми токами в доли микроампера в полосе до 10 МГц...)

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 20
Зарегистрирован: 06.01.18
Рейтинг: 0
ссылка на сообщение  Отправлено: 09.06.20 04:09. Заголовок: Вадим Пузанов пишет:..


Вадим Пузанов пишет:
 цитата:
Люди имеют большой опыт конструирования, хорошие лаборатории, знают чего хотят в конечном итоге и т.д.

Поэтому и непонятно.
 цитата:
поэтому вряд ли Торопов Сергей или Alss или Саша Dalex и многие-многие другие будут писать заведомую туфту. Не тот контингент здесь собрался, понимаешь? Смысла вводить коллег в заблуждение нет никакого

По этому поводу, как раз никто ничего и не писАл. Я так понял, что все отлично, у них вопросов нет. Поэтому и спросил: Вы верите?

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 22
Зарегистрирован: 08.05.10
Рейтинг: 0
ссылка на сообщение  Отправлено: 09.06.20 19:44. Заголовок: Вадим Пузанов пишет:..


Leonid1959, зря Вы так.
Я лично очень заинтересован повторить и решить для себя, а так же высказать свое мнение о схеме Сергея. В схеме очень много подводных камней и каждый камень влияет на общую картинку. Я не схематехник, я повторил схему Сергея на лампах 6ж8 6н8с, делал для себя и для товарища, товарищ очень доволен, меня не устроила. Затем схема на лампах 12ж1л, очень хорошо, лучше, в своей системе, чем 6ж8 6н8с, так как у меня длинные провода от виниловой системы и на входе унч трансформатор- антеннюатор. Долее развитие этой схемы, но по книге Храмушена на 12ж1л с распределенной коррекцией и на все типы, этот вариант у меня в работе.
А эта схема меня подкупила простотой и решением моих проблем.
А вообще мои эксперименты немного затягиваются.
Конкретно заболел каронавирусом, я дома, супруга в больнице.
Вот как то так.
Всем, берегите себя и своих близких.

PS. Главное не забывайте, применяйте на практике теорию цепей, ее ни кто не отменял.
А детальки, припой, проводочки и т.д. и т.п. - вторично, хочется выкинуть денежку всегда пожалуйста...

С ув. Александр.

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 651
Зарегистрирован: 13.10.10
Откуда: Йошкар-Ола
Рейтинг: 2
ссылка на сообщение  Отправлено: 09.06.20 23:18. Заголовок: Вот такая у этого ко..


Вот такая у этого корра нелинейность.



А нравится такой спектр или нет-дело сугубо индивидуальное.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1993
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 12
ссылка на сообщение  Отправлено: 10.06.20 04:53. Заголовок: Искажения каскада на..


Искажения каскада на одном транзисторе можно немного (раз в пять для кремниевых; работает ли для германиевых?) уменьшить нелинейной коррекцией по методу C. Чекчеева, изучаю (собираюсь спаять, но в пятницу, раньше вряд ли) сейчас его заметку в EDN, September 16, 2004.

Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1296
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 13.06.20 01:14. Заголовок: По существу...

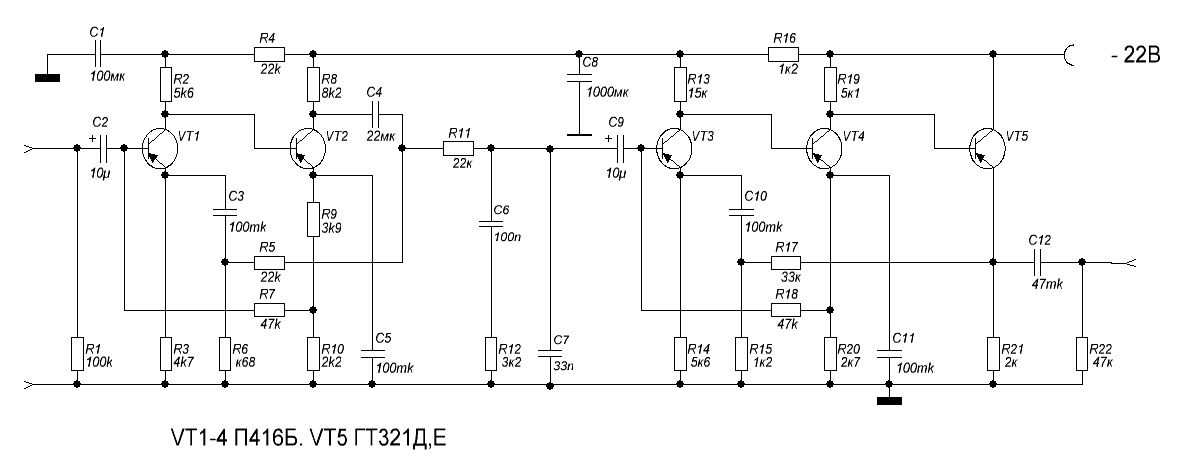

Вот ещё схемка несложная, здесь учтены прежние недостатки:



Макет первого каскада (Т1-Т2) имеет следующий Кус при различных номиналах резистора R6:
1. при 640 Ом Кус=33
2. при 510 Ом Кус=40
3. при 170 Ом Кус=100

Для ММ варианта нужен Кус каждого каскада на двух триодах =33, для МС нужен Кус=100...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1996
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 12
ссылка на сообщение  Отправлено: 14.06.20 03:25. Заголовок: Как и обещал недельк..


Как и обещал недельку назад, все-таки спаял второй канал (оказался идентичным первому - с чего бы это? ).
С "Фантастической симфонией" от Supraphon опростоволосился - пластинка оказалась моно. Зато "оторвался" на "Carmina Burana" с Юджином Йохумом в качестве дирижера (ну и там Фишер-Дискау), английское издание от Дойче Грамофон.
У меня замечаний нет, рекомендую. Даже в таком виде и при питании от PowerBank через преобразователь USB-12V

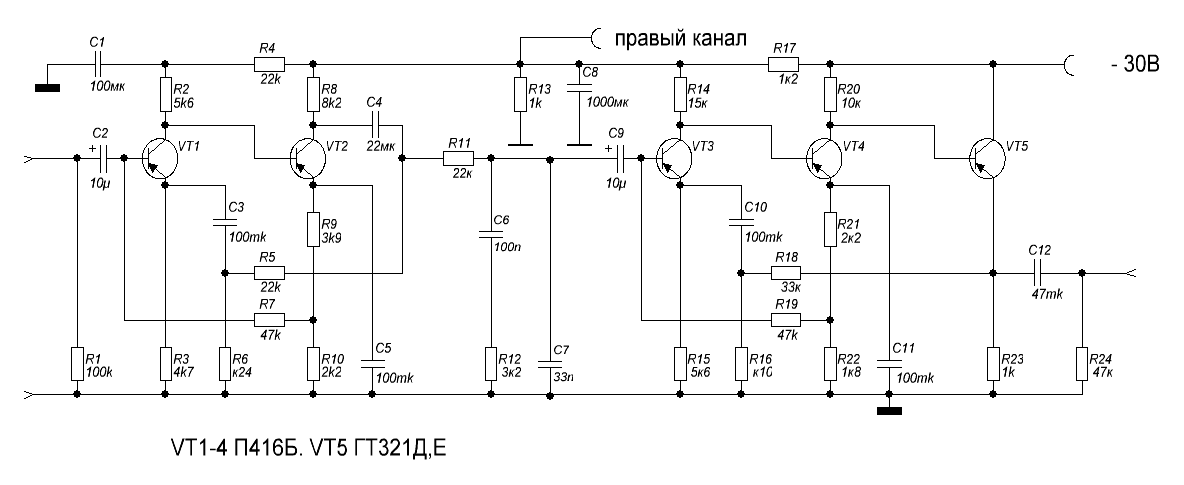

Торопов Сергей, прошу прощения, что назвал картинку Вашим именем - это чтобы я помнил откуда и что. И в знак благодарности.

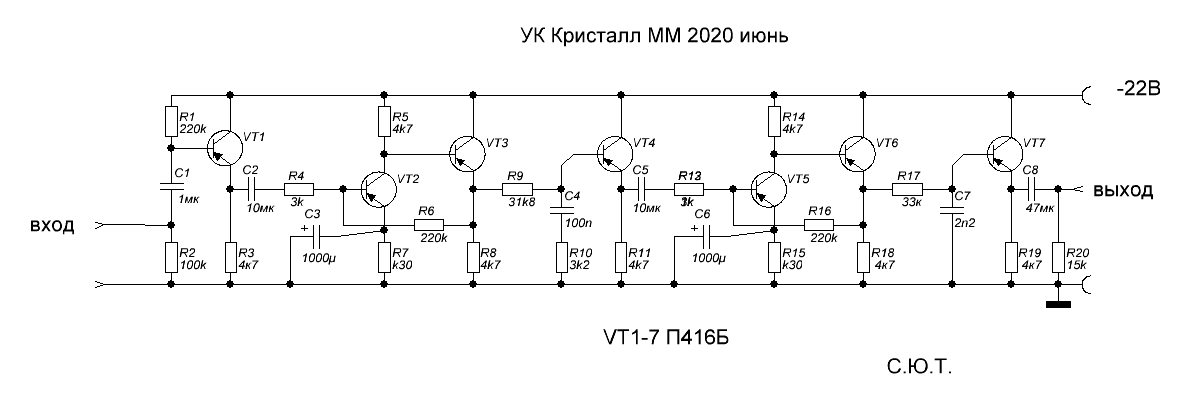

А вот вчерашнюю (от 12 июня 2020 г.) схему от ТС я попозже проанализирую, тем более что нашел модель П416 для моделирования.

По поводу линейности - от 0,25 до 25 мВ на 1000 Гц отклонения в ширину стрелки милливольтметров В3-38.

Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1004
Зарегистрирован: 30.09.06
Откуда: Россия, Брянск
Рейтинг: 5
ссылка на сообщение  Отправлено: 14.06.20 03:43. Заголовок: ALSS пишет: Как и о..


ALSS пишет:
 цитата:
Как и обещал недельку назад, все-таки спаял второй канал (оказался идентичным первому - с чего бы это? ).
С "Фантастической симфонией" от Supraphon опростоволосился - пластинка оказалась моно. Зато "оторвался" на "Carmina Burana" с Юджином Йохумом в качестве дирижера (ну и там Фишер-Дискау), английское издание от Дойче Грамофон.
У меня замечаний нет, рекомендую.

Спасибо большое!

Всего доброго. Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
Рейтинг: 0
ссылка на сообщение  Отправлено: 16.06.20 08:40. Заголовок: Сергей а почему бы н..


Сергей, а почему бы не попробовать усилители напряжения с общей базой! линейность такого включения биполяра во много раз превышает включение с общим эмитером. сам хочу попробовать такой вариант но не хватает опыта построения схем.

Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1298
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 16.06.20 12:21. Заголовок: Ответ


Попробуем, это не сложно, на входе МС корректора - там ему место (каскаду с общей базой) - на лампах это даёт хороший результат...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1299
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 17.06.20 23:38. Заголовок: По существу...


Немой вопрос в зеркале - почему выжатый лимон с лапками, а клетка канарейки - пуста?



Кус на 1кГц = 100, входное напряжение макс на 1кГц = 30 мВ, на 20 кГц = 60 мВ...

Занавес...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1011
Зарегистрирован: 20.11.09
Откуда: 1800км от МКАД в сторону Южного Урала.
Рейтинг: 6
ссылка на сообщение  Отправлено: 24.06.20 02:07. Заголовок: Сергей Торопов пишет..


Сергей Торопов пишет:
 цитата:
Триоды П416Б с детства мне импонируют...

Я тоже уважаю металл-германий по звуку! Чего там не хватает, так перегрузочной способности из за низковольтного питания. Увы. Засада там. Как у ламп. Высоковольтные германиевые малошумящие и маломощные отечественные транзисторы мне не известны. Увы.

Призрачно всё, в этом мире бушующем. Спасибо: 0
ПрофильЦитата Ответить



Пост N: 21
Зарегистрирован: 06.01.18
Рейтинг: 0
ссылка на сообщение  Отправлено: 24.06.20 02:56. Заголовок: АнатолийВалерианович..


АнатолийВалерианович пишет:
 цитата:
Я тоже уважаю металл-германий по звуку! Чего там не хватает, так перегрузочной способности из за низковольтного питания. Увы. Засада там. Как у ламп. Высоковольтные германиевые малошумящие и маломощные отечественные транзисторы мне не известны. Увы.

Да, выбор невелик, но не всё так прискорбно. Просто не надо высоковольтные транзисторы использовать только повторителями на выходе, как в последней схеме.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 118
Зарегистрирован: 27.05.20
Рейтинг: -1
ссылка на сообщение  Отправлено: 25.06.20 02:58. Заголовок: АнатолийВалерианович..


АнатолийВалерианович пишет:
 цитата:
Чего там не хватает, так перегрузочной способности из за низковольтного питания.

тоже про этот недостаток транзисторов думаю постоянно, при сопоставимых токах с лампами напряжение ниже плинтуса.
есть целая коробка 6г7 всё хочу на вход корректора сделать на них каскод с 750 вольт питагния, вот это я понимаю а не 12 вольтиков.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 22
Зарегистрирован: 06.01.18
Рейтинг: 0
ссылка на сообщение  Отправлено: 25.06.20 13:31. Заголовок: rvn3 пишет: тоже п..


rvn3 пишет:
 цитата:
тоже про этот недостаток транзисторов думаю постоянно, при сопоставимых токах с лампами напряжение ниже плинтуса.
есть целая коробка 6г7 всё хочу на вход корректора сделать на них каскод с 750 вольт питагния, вот это я понимаю а не 12 вольтиков.

Этот миф ласкает душу ламповиков очень давно, но он давно устарел. Устарел тогда, когда стали делать транзисторные корректоры с питанием +-30 Вольт и выше. С ГТ321 на выходе думаю можно получить 25-30дБ перегрузочной способности - это очень хороший результат. С кремнием всё ещё проще.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 124
Зарегистрирован: 27.05.20
Рейтинг: -2
ссылка на сообщение  Отправлено: 25.06.20 17:11. Заголовок: только вот кремний з..


только вот кремний звук не облагораживает. он его портит.

Да даже 30 вольт и 300. разница на порядок. лампа тупо мощнее в 10 раз даже самая слабая. да и не в перегрузочной способности дело а в нелинейной передаточной характеристики транзисторов и специфическом окрасе электронно-дырочной проводимости.

чем элемент примитивнее с физической точки зрения ,чем он ближе к проводу,к проводнику, тем он меньше вмешивается в сигнал.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 23
Зарегистрирован: 06.01.18
Рейтинг: 0
ссылка на сообщение  Отправлено: 25.06.20 17:40. Заголовок: rvn3 пишет: только ..


rvn3 пишет:
 цитата:
только вот кремний звук не облагораживает. он его портит.

Да даже 30 вольт и 300. разница на порядок. лампа тупо мощнее в 10 раз даже самая слабая. да и не в перегрузочной способности дело а в нелинейной передаточной характеристики транзисторов и специфическом окрасе электронно-дырочной проводимости.

чем элемент примитивнее с физической точки зрения ,чем он ближе к проводу,к проводнику, тем он меньше вмешивается в сигнал.

Здесь ламповый форум, и я не вижу смысла в очередной дискуссии "лампа-транзистор".
Речь шла только об одном из параметров, и +-30 Вольт питания вполне его обеспечивают.

Спасибо: 1
ПрофильЦитата Ответить
