ссылка на сообщение  Отправлено: 23.05.20 23:06. Заголовок: Корректоры RIАA на кристаллических триодах


Периодически возвращаюсь в "каменную" эру:



Дощечка - шаблон для сборки, легко съёмный, отрабатываю новую технологию.

Триоды П416Б с детства мне импонируют...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
Ответов - 270 , стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 All [только новые]


постоянный участник




Пост N: 1442
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 26.09.20 01:14. Заголовок: По существу...


К лешему печатные платы - только навесной монтаж и скользящая симметрия...
Жаль только КП302Б закончились, в начале пути была целая упаковка, запечатанная, но прошло 35 лет с тех пор, грустно...
Роскошный корректор получился, однако - спасибо за внимание и поддержку!

Adios!

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Пост N: 18
Зарегистрирован: 19.08.09
Рейтинг: 0
ссылка на сообщение  Отправлено: 26.09.20 16:04. Заголовок: Схема нравится. На ..


Схема нравится.
На что можно заменить КП302Б? Есть BF245 (возможно левак) - не подойдут?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1445
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 27.09.20 00:39. Заголовок: По существу...


Экс-электрик пишет:
 цитата:
На что можно заменить КП302Б?

Только на КП302Б, в этом вся идея схемы, этим триодам нет прямой замены.
Ещё можно КП302Г, главное - начальный ток стока 27-39 мА. Эти транзисторы стояли в ключах модуляторов УПТ, видимо для них и разрабатывались...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1447
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 28.09.20 05:13. Заголовок: По существу...


Настала проблема выбора, и я его сделал, всего лишь час назад.
Выходной каскад моего корректора на полевых триодах теперь собран
по схеме пост 1431.





Очень даже НИИЧАВО!.

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1450
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 30.09.20 01:10. Заголовок: По существу...


Закончил сегодня полевой кристаллический, он третий по счёту, из готовых, и четвёртый из удачных (настоящий третий ждёт второй канал, но так получилось):

Схема:



Шасси:



Импульсы +\- 125 мВ амплитуды дают такую картинку на выходе (0,2 В в клетке):



Остался деревянный макинтош...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1451
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 30.09.20 12:10. Заголовок: Под впечатлением...


Послушал вчера на сон грядущий одну заветную пластиночку - и - уснул счастливый!...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 256
Зарегистрирован: 22.02.20
Рейтинг: 4
ссылка на сообщение  Отправлено: 30.09.20 16:51. Заголовок: Сергей Торопов пишет..


Сергей Торопов пишет:
 цитата:
Импульсы +\- 125 мВ амплитуды дают такую картинку на выходе (0,2 В в клетке):

Вижу картинки и не полностью понимаю смысл, тема большая, может что пропустил...
Можно коротко, какие импульсы на входе корректора и для чего это?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1452
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 30.09.20 22:54. Заголовок: Ответ


Виктор Я пишет:
 цитата:
Можно коротко, какие импульсы на входе корректора и для чего это?

Вам - сюда: https://hiend.borda.ru/?1-7-20-00000274-000-160-0

Прямоугольные импульсы частотой 1 кГц с калибратора осциллографа подаются, через цепочку анти RIAA, на вход корректора - в идеале должны восстановиться до первоначального вида - всё... Очень полезный тест!

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1455
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 03.10.20 04:15. Заголовок: Листая старую тетрадь...


Знакомьтесь - Холодный, как камень:

Проект:



Результаты макетирования:



И реальное устройство:



Прошло семь лет, смотришь и видишь детские залепухи в схеме, а как без этого?
А теперь можно и позаимствовать кое-что из этой разработки...

Звучит - Stone Cold (Blackmore - Glover - Turner) из далёкого 1982...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2111
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 04.10.20 01:11. Заголовок: Виктор Я пишет: Ска..


Виктор Я пишет:
 цитата:
Скажем, что будет с картинкой, если в схему запаять вместо 106.7 нан (на плате, на схеме это С4) ну пусть даже 47 нан (можно качнуть другие элементы фильтра корректора)

А зачем смотреть влияние ошибок монтажа или подбора деталей - инструкцию по приемке писать?
 цитата:
И ещё: кривая антиRIAA цепочка может дать с кривым корректором красивый меандр, а ещё если добавить к этому кривую головку и кривую пластинку (и всё это разбежится в разные стороны) - то к чему всё это?

Работник не должен пользоваться кривым инструментом.

Виктор Я, в https://hiend.borda.ru/?1-7-20-00000274-000-160-0 есть ссылка на архив картинок. Если не удастся скачать, напишите мне в почту, у меня как автора ветки они остались.
А "к чему всё это" - к тому, что корректор не должен уходить в насыщение и искажения при сильных пиках записи, и тем более - от царапин. И не надо говорить, что царапанные пластинки нехрен проигрывать...

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 259
Зарегистрирован: 22.02.20
Рейтинг: 4
ссылка на сообщение  Отправлено: 04.10.20 02:18. Заголовок: ALSS пишет: есть сс..


ALSS пишет:
 цитата:
есть ссылка на архив картинок.

Спасибо
Всё открылось
Если продолжу эксперименты с корректором на тонарме (около головки) обязательно применю эту проверку.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1459
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 06.10.20 04:19. Заголовок: По существу...

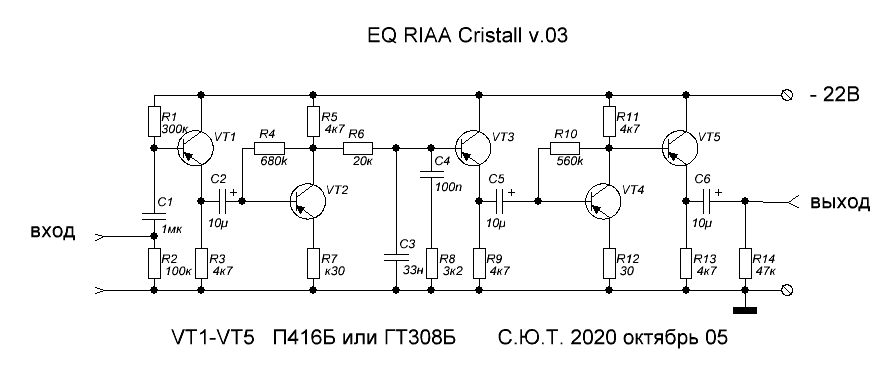

При модернизации МС корректора на германии (настал момент такой) получилась новая ММ версия (побочный продукт!):



Параметры таковы - усиление 40 дБ, импульсы частотой 1 кГц после анти-риаа цепи амплитудой +\- 60 мВ прекрасно восстанавливаются.

Триод за нумером 5 можно преспокойно выкинуть, кому ЭП против шерсти.

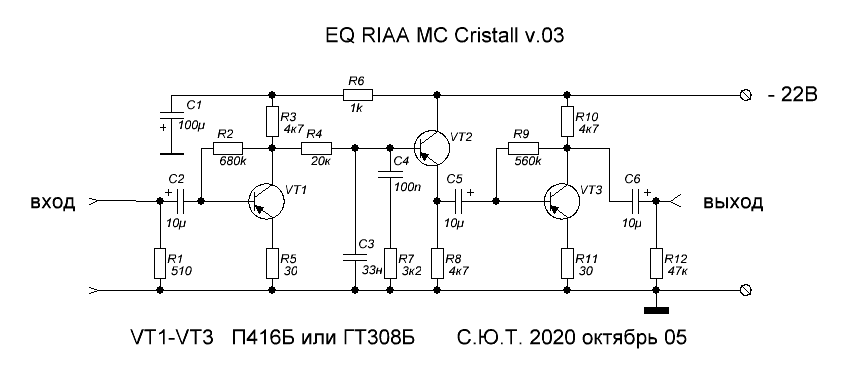

Ушёл пить вино, пардон, рисовать МС версию...

---------------------------------------------

А вот и то, с чего всё это начиналось:



Дню Учителя посвящается...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1460
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 08.10.20 05:36. Заголовок: О пользе пития...

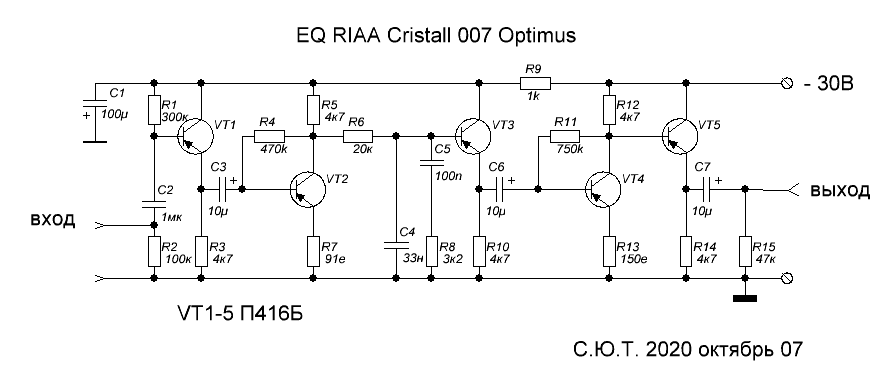

Знакомьтесь - Оптимальный Германиевый:



Усиление 40 дБ, импульсы +\- 65 мВ, входное переменное напряжение (не искажённое) 78 мВ на 1 кГц...

Вот что можно сделать из старой резиновой калоши!

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1314
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 08.10.20 12:08. Заголовок: У меня вопрос... Есл..


У меня вопрос... Если я повторил схему ФК одесских лаборантов "Студийный персональный" , я так понимаю мне уже не надо проверять эту схему меандром на перегрузочную способность.. лаборанты уже все это сделали и все режимы на схеме указали...
Это так? Или все таки надо проверить ???

А если допустим получилась плохая перегрузочная характеристика ФК, я так понимаю надо увеличить смещение ламп, и подобрать соответственно режим по вах, и все, так ведь ?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1461
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 08.10.20 12:21. Заголовок: Ответ


Уважаемый topojijio, не надо ничего в той схеме изменять, там всё сделано на высшем уровне. А измерить ПХ можно просто из любопытства...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 08.10.20 14:45. Заголовок: Сергей Торопов пишет..


Сергей Торопов пишет:
 цитата:
на высшем уровне

Но ведь высший уровень - это относительно, кто-то думает, что он уже на высшем уровне, а на самом деле... ключевое слово - "думает".

Спасибо: 0
Цитата Ответить
постоянный участник




Пост N: 180
Зарегистрирован: 18.04.12
Откуда: сделанный в СССР, живу в г. Волгодонск
Рейтинг: 2
Фото:
ссылка на сообщение  Отправлено: 08.10.20 15:47. Заголовок: Raven пишет: кто то..


Raven пишет:
 цитата:
кто то думает что он уже на высшем уровне а на самом деле...


Равен, ну зачем же бросаться словами... Если есть что-то стоящее своё, то покажи. Всё-таки здесь технический форум, а не курилка.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1462
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 08.10.20 16:20. Заголовок: По существу...


Вид на монтаж Оптимального:



Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 09.10.20 15:43. Заголовок: Петрович Да я не про..


Петрович, я не про корректоры, в общем-то, сказал, и моё выражение не относилось ни к кому лично.
Не обращайте внимания.

Спасибо: 0
Цитата Ответить
постоянный участник




Пост N: 1463
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 12.10.20 04:42. Заголовок: По существу...

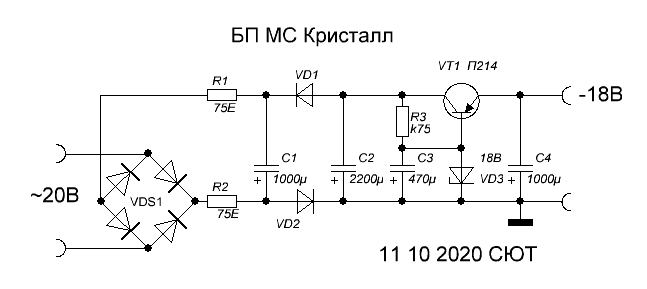

Схема БП для МС корректора (мой пост 1459):



Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
