ссылка на сообщение  Отправлено: 23.05.20 23:06. Заголовок: Корректоры RIАA на кристаллических триодах


Периодически возвращаюсь в "каменную" эру:



Дощечка - шаблон для сборки, легко съёмный, отрабатываю новую технологию.

Триоды П416Б с детства мне импонируют...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
Ответов - 270 , стр: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 All [только новые]


постоянный участник




Пост N: 1414
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 11.09.20 15:47. Заголовок: По существу...


В процессе пайки пришлось применить схемное решение выходного каскада, заимствованное у Сухова-Байло:



Такой каскад позволяет применять советские полевые кристаллы с их малой крутизной.
Кус выходного каскада 75, изменить можно подбором номинала резистора R15 (Кус каскада без ОС 1350!).
Светодиоды в эмиттерах верхних триодов позволили отказаться от применения электролитических конденсаторов в этих цепях (подсказка А.Бокарёва).



Serg Toropov Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1416
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 13.09.20 01:07. Заголовок: По существу...


Схема чуть выше, Кус 180 (можно сделать любой, резистором R15).

Испытано импульсами +\- 125 мВ с анти-РИАА, на выходе сигнал (0,5 В в клетке):







На фон 50 герц не обращаем внимания - плата не в экране.
Результат достигнут, и на германии и в кремнии, можно рисовать красивую печатку (есть спецы?), а для себя - только навесной монтаж!...
Занавес.

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2103
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 13.09.20 01:47. Заголовок: Вершины имеют разный..


Вершины имеют разный наклон, верхняя часть уже "поднасыщена", уменьшайте входной сигнал до одинакового наклона полок.
Если же это влияние наводок, то подожду до картинок без фона.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1417
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 13.09.20 02:02. Заголовок: Ответ


ALSS пишет:
 цитата:
Если же это влияние наводок, то подожду до картинок без фона.

Это влияния угла съёмки на мобильник (не параллельность), надо снимать со штатива, вживую наклон одинаковый и симметричный.

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1418
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 14.09.20 02:23. Заголовок: По существу...


Ещё вариант, на отечественной элементной базе:



Каскады (средний и выходной) кажутся "навороченными", но это - не так, попробуйте сделать что-нибудь стОящее на наших "полевиках" - не получится, мала крутизна, надо городить четыре каскада, чтобы вытянуть усиление, годны они только для истоковых повторителей, моё мнение...
А тут - динамическая нагрузка в коллекторе биполяра разгоняет усиление до более чем 60 дБ на "двойку", можно ввести глубокую ОС, линейность возрастает на пару порядков, можно выставить любое усиление, каскад спокоен, как удав - ни тени возбуждения, высокое входное сопротивление, выходное - порядка 1 кОм, что тоже хорошо для звука Детали внутри ОС можно использовать практически любые - главное - исправные, ОС нивелирует все недостатки не очень "породистых" деталей, и только в пассивной коррекции желательно применение более качественных комплектующих.
Настройка "двоек" простая - добиться половины питания на коллекторах биполяров или симметричного ограничения сверху и снизу резисторами R9 и R20. Настройка довольно острая, и каскады не сразу выходят на режим, надо минуту-две подождать - плавный старт, однако, как у ламп.
Светодиоды любые, главное - одинаковые, у меня - красные, импортные, с падением 1,7 Вольта. По свечению светодиодов видно как каскад выходит на режим, что очень удобно.

КП302Б использованы самые "никчёмные", с начальным током стока 27-33 мА, китайский тестер выдаёт для них оптимальный режим смещения и тока стока и - вперёд, через закон Ома..

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1421
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 15.09.20 16:09. Заголовок: Фото на память


Решил послушать новорожденного, в моно варианте:



Звук лёгкий, полётный, только первый раз пожалел, что АББА поёт на английском - осознал, что ли?
Есть смысл слетать к другу за коллекцией Rammstein на виниле (Тиля тоже пытались заставить петь и сочинять на английском, только ничего у них не вышло...).

И захотелось сравнить кремний с германием, c 30 вольтовым БиПи, напрямую:



С небольшим отрывом выиграл германий, возможно из-за полноценного стерео, есть мысли слегка модернизировать схему на германии, но всегда есть возможность отката к достигнутому!
Ja, Nein, Rammstein!...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1422
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 16.09.20 03:09. Заголовок: По существу...

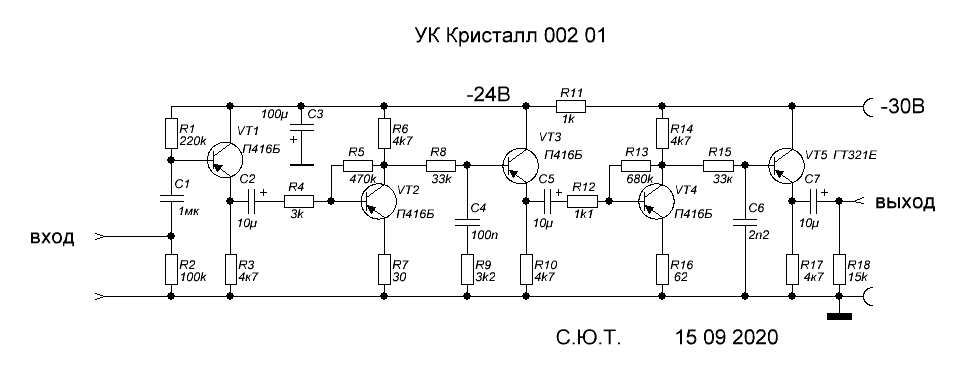

Слегка подстроил схему под 30 Вольт питания:



Усиление 40 дБ, ПС 66 мВ на 1 кГц. Импульсы +\- 20 мВ.
Менял цепи коррекции местами - получается пятая точка, ПС менее 20 мВ на 1 кГц, вернул всё на место.

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2105
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 16.09.20 21:17. Заголовок: О, это уже приемлемо..


О, это уже приемлемо, пожалуй, следует переделать мой макет от начала июня, спасибо.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1423
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 17.09.20 04:35. Заголовок: По существу...


Ещё вариант, "навороченный", но по делу:



Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1426
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 18.09.20 01:32. Заголовок: По существу...


Решил чуть поправить схему из поста 1415, убрал из среднего каскада 2SK68 (дефицит, однако) и запаял КП302Б, собираясь "наворотить" дальнейшую обвязку, но решил включить без всего, просто с одним триодом в середине - работает, только Кус 13 всего, перевёл входной каскад в режим усиления - получил 75 - уже кое-что, далее подстроил усиление выходного каскада, стало 100 (40 дБ), ну и вот что из этого вышло, в итоге:



Выходной каскад ещё не переделан, схема его в 1415.

Входное напряжение 85 мВ на 1 кГц , импульсы +\- 125 мВ без искажения восстанавливаются.

Выходит, что каскады с малым усилением тоже полезны (Кус каскада с КП302Б всего 4,5), сигнал плавно разгоняется, не перегружая следующие каскады раньше времени. И напряжение смещения КП302Б в 2,5 Вольта тоже способствует увеличению порога ограничения. А 2SK68 отлично ведёт себя на входе УВ кассетных магнитофонов, таких как Akai GXC-570D и GX-F90, там им самое место!...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1428
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 18.09.20 15:41. Заголовок: По существу...

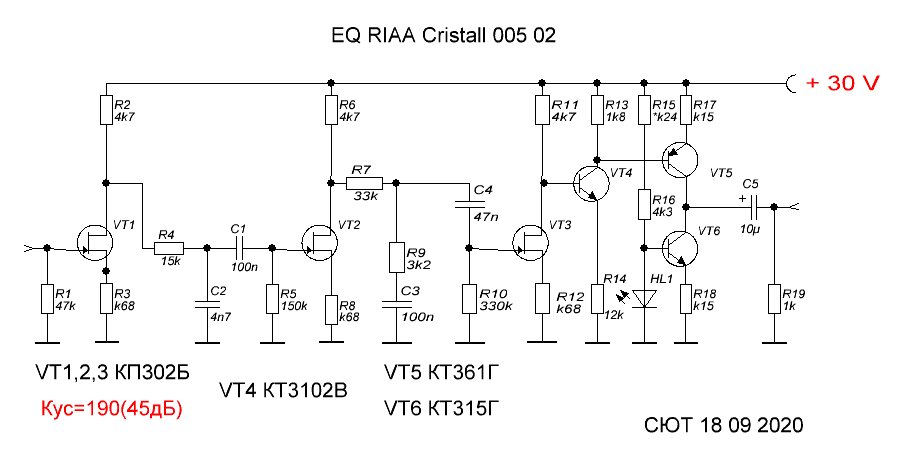

Выходной каскад "заговорил":



Внешняя ОС не понадобилась, она присутствует внутри (не шунтированы резисторы R14 и R17), VT4 - каскад сдвига уровня, R15 подстраивает симметрию выходного каскада.
Вроде всё, надо послушать, что получилось, по приборам всё в норме...

Du
Du hast
Du hast mich...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Пост N: 29
Зарегистрирован: 18.04.17
Рейтинг: 0
ссылка на сообщение  Отправлено: 19.09.20 15:06. Заголовок: Сергей, у вас в колл..


Сергей, у вас в коллекторе VT4 1.8K, в эмиттере 12K? Тогда каскад на VT4 сильно ослабит сигнал, вместо его усиления.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1430
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 19.09.20 21:15. Заголовок: Ответ


Buktop пишет:
 цитата:
Сергей, у вас в коллекторе VT4 1.8K, в эмиттере 12K? Тогда каскад на VT4 сильно ослабит сигнал, вместо его усиления.

Я в курсе. Это каскад сдвига уровня, усиление много меньше единицы, а вся тройка усиливает в 100 раз, что в со всеми каскадами и коррекцией даёт усиление в 190 раз. Что для меня - излишне, а кому-то - необходимо. Если нужно бОльшее Кус - можно шунтировать R14 последовательной цепочкой из 100 мкФ и резистора, ограничивающего усиление.

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1431
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 19.09.20 23:10. Заголовок: По существу...

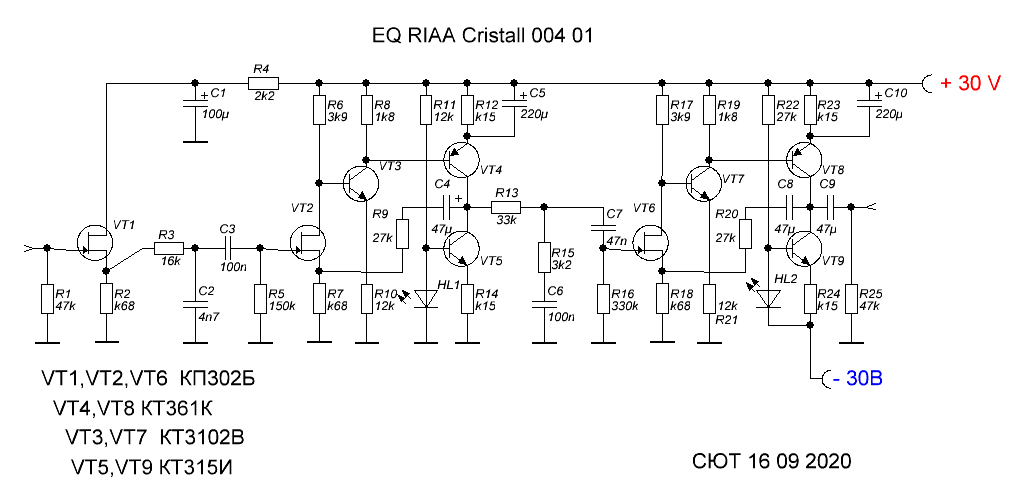

Ещё вариант, окончательный:



Убрал всё "лишнее", Uin max = 60мВ, импульсы 1 кГц +\- 125 мВ восстановлены без искажений...

Reise, Reise, Seemann, reise!

Serg Toropov Спасибо: 1
ПрофильЦитата Ответить
постоянный участник




Пост N: 1433
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 20.09.20 13:41. Заголовок: По существу...


Послушал вчера схему на полевиках, отечественных, настроенным буравчиком в линию - очень мягкий, обволакивающий звук - зачётное устройство, давно хотел что-то путное сделать на дубовых триодах, с 1979 года, с тех пор как они попали мне в руки, сначала сделал на них ёмкостной звукосниматель от Ю. Щербак - очень понравилось, в своё время...

Mein Herz brennt...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1434
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 21.09.20 12:42. Заголовок: Фото на память

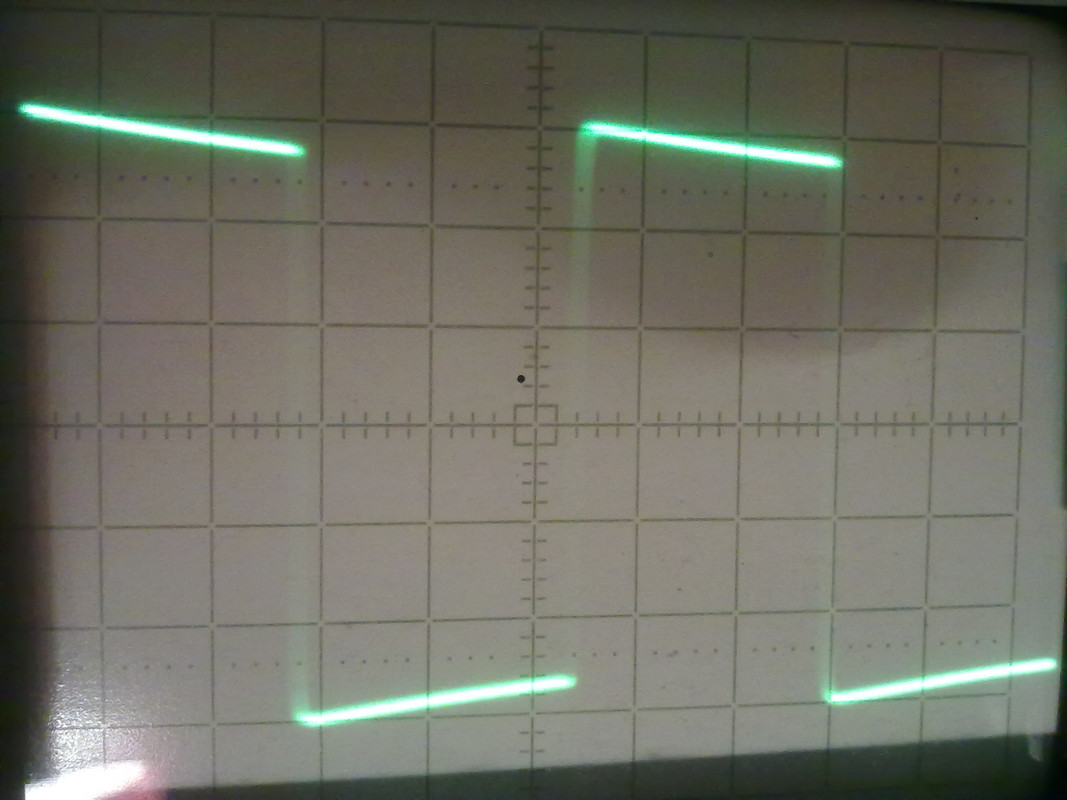

Вот картинка восстановленного импульса с амплитудой +\- 125 мВ (цена деления 0,2 Вольта):



Схема корректора - мой мост 1431.

Резистор R14 получился номиналом 13,34 кОм при ёмкости С3 точно 4н7, составлен он теперь из трёх номиналов (12к+1к2+130). Видно присутствие выходного сопротивления каскада ОИ, равное 2,6 кОм.

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Пост N: 30
Зарегистрирован: 18.04.17
Рейтинг: 0
ссылка на сообщение  Отправлено: 22.09.20 17:18. Заголовок: И все же, непонятно,..


И все же, непонятно, зачем нужен VT4, который ослабляет полезный сигнал на 3.6дБ и добавляет свои искажения. Или вы поклонник неинвертирующих устройств?
А что если попробовать поменять его на PNP, сделать в стоке VT3 вольт 20~25 c током через VT4 около 5 мА. Худо-бедно, но в этом случае VT4 будет работать с усилением.

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1438
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 23.09.20 00:52. Заголовок: Ответ


Buktop пишет:
 цитата:
вы поклонник неинвертирующих устройств?

Да, и ещё к Rammstein не равнодушен...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1439
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 23.09.20 02:47. Заголовок: Настал момент такой...

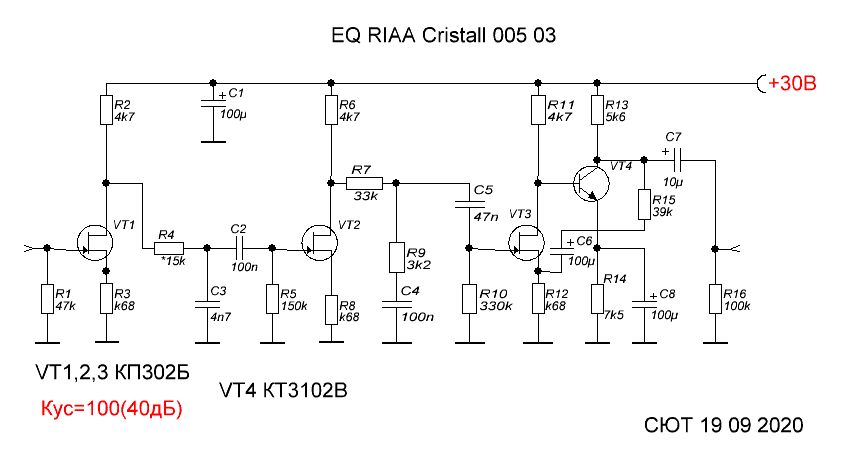

Долго думал - вот что надумал - ничего лишнего:



Вроде все на своих местах - полевые - усиливают, биполяр - помогает...

Правда схема немного инвертирует сигнал, но нас это не волнует - мы плывём дальше!

Das Herz in Flammen (so heiß, so heiß, so heiß, so heiß)...

Усиление схемы Кристалл 005 04 всего 75, сказывается наличие делителей, образованных резисторами R5 и R10 с цепями коррекции, без корректирующих цепочек усиление схемы ровно 1000 (при резисторе 4,7 ком в стоке Т4 заместо источника тока Т3 - усиление, без коррекции - ровно 100). Импульсы восстанавливаются хорошо, ПС на 1 кГц больше 60 мВ.
Как-то так

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1441
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 24.09.20 17:16. Заголовок: По существу...




На этом вполне можно остановиться, подумать о печатной плате на обычных элементах и на СМД...

Serg Toropov Спасибо: 0
