ссылка на сообщение  Отправлено: 15.08.20 01:41. Заголовок: Каскод с двумя трансформаторами


Каскод

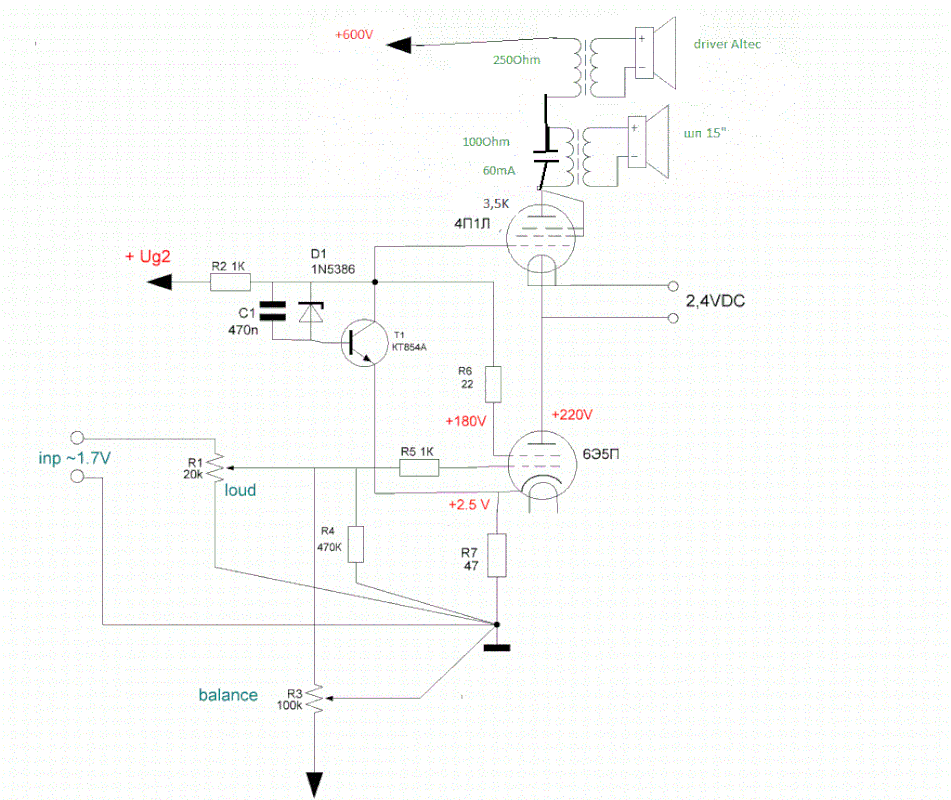

Вот, взял схему Климанского, только ошибся на рисунке, там у 4П1Л ток не 60 а 30 мА.

Верхний ТВЗ без железа для компрессионного драйвера. Нижний ТВЗ для ширика, должен играть ниже 600 Гц.
Только вот какой конденсатор ставить в первичку нижнего ТВЗ? Подбирать экспериментально? Может какие то пределы есть?
И второе. Я так понял оба эти ТВЗ нельзя уже автотрансформаторами включить да ?

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 136 , стр: 1 2 3 4 5 6 7 All [только новые]







Пост N: 418
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 0
ссылка на сообщение  Отправлено: 15.08.20 02:48. Заголовок: Кхе-м, я бы не связы..


Кхе-м, я бы не связывался с "автотрансформаторной идеей" при 600 вольтАх-то анодного.

НЧ-выходник для пущего рзделения полос можно сделать на П-сердечнике, первичка - на одном стержне, вторичка - на другом.
Конденсатор для начала попробуйте на 0,1

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 18.08.20 19:58. Заголовок: Согласен сShef , я т..


Согласен с Shef , я тоже бы не советовал никому связываться с автотрансформаторным включением при таком напряжении, хотя сам сделал бы только автотрансформаторное.

На разных стержнях - вариант интересный, но срез может быть гораздо ниже чем 600 герц

topojijio пишет:
 цитата:
Нижний ТВЗ для ширика, должен играть ниже 600 Гц

да, он должен валить с 600 герц в твоём случае, можно и конденсатором обвалить, но тогда есть вероятность резонанса, поэтому нужно спроектировать транс таким образом, чтобы он засчёт своей индуктивности рассеяния валил, а не ёмкости, а ёмкость параллельная трансу будет использоваться просто для пропуска сч-вч на драйвер, ну и повышать глубину среза, что тоже гуд.

Спасибо: 0
Цитата Ответить



Пост N: 1262
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 01.09.20 01:05. Заголовок: Вот https://i.post..

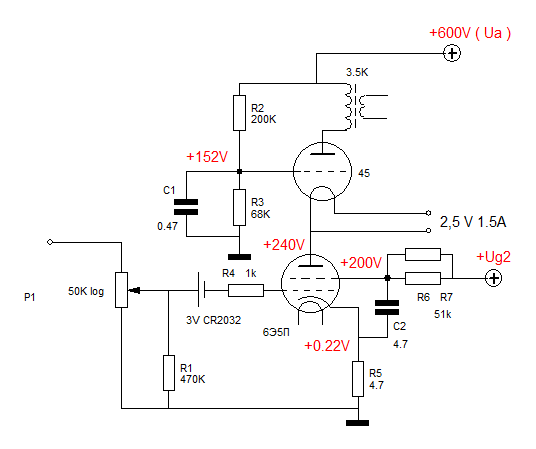

Вот решил повторить эту схему.., но 45-ую лампу хочу заменить на лампу EL6 в триоде.
Анодное питание надо снизить, чтобы на аноде EL6 относительно анода 6Э5П было 250 В (согласно ее даташиту). Дальше.., как я понимаю, на первую сетку EL6 надо подать 240-10=230 В смещение (10В это смещение EL6 в триоде согласно даташита).. ??
Поправьте, если неправильно... Буду осваивать каскодные схемы, я хочу понять сам принцип ...




Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1264
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 01.09.20 02:07. Заголовок: И ещё, я запутался в..

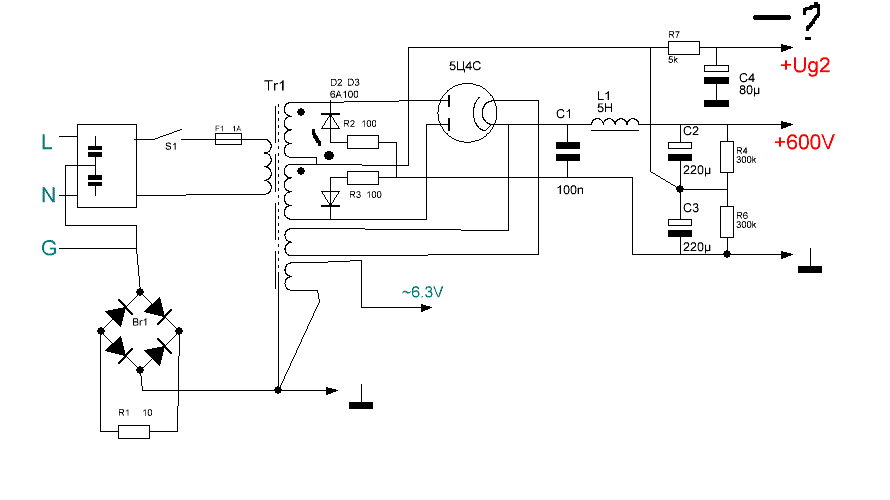

И ещё, я запутался в схеме БП автора ... Общую точку вторички ТС он пустил как плюс Ug2. Общий минус получил через делитель.... Первый раз такое вижу ... Есть называется данная схемотехника ?
Пс: не кидайте помидорами..


[pre]`


Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2075
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 01.09.20 02:55. Заголовок: topojijio пишет: Об..


topojijio пишет:
 цитата:
Общую точку вторички ТС он пустил как плюс Ug2. Общий минус получил через делитель....

а) элементарный выпрямитель от обмотки со средней точкой выдаёт два напряжения, отличающиеся в два раза - Ug2 от ДППВ D2D3, +600V от моста D2D35Ц4С;
б) не делитель, а ограничительные сопротивления последовательно с диодами;
в) может, сначала научиться схемы читать, а потом уж тонкости каскада на дорогих лампах исследовать?

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1265
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 01.09.20 11:10. Заголовок: Ну там написано как ..


Ну, там написано как я выше написал.. Неправильно нарисовано... Но как вы мне ответили, конечно, это единственный вариант...
Схемы не один я читать не умею.. Но собрать очень хочется..

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1398
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 01.09.20 12:35. Заголовок: советы постороннего...


Потренируйтесь на 6С19П - они низковольтные и низкоомные - так безопасней и менее затратно.
А схемы читать не сложно выучиться - ведь читать по букварю все уже умеют, с первого класса, а сейчас уже и с детского сада. Просто надо набраться терпению и тренироваться...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1266
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 01.09.20 12:47. Заголовок: Ладно, раз я такой т..


Ладно, раз я такой тупой то соберу схему из самого первого сообщения на 4П1Л и 6Э5П с транзисторным стабилизатором итд... Так как намотал трансформатор для СЧ ВЧ на дереве, он у меня лежит, и я вообще без музыки сейчас((...
Вы мне скажите пожалуйста, на первой схеме там внизу идёт потенциометр 100К подписано balance, и стрелочка вниз .. Там где стрелочка там он землю не нарисовал, или куда она идёт ??? И что этим потенциометром настраивать ? Какой баланс ?

А насчёт 6с19п Сергей, да, расчехлил уже свой трансформатор две обмотки по 800 В.. Назад дороги нет .

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 1399
Зарегистрирован: 05.03.13
Откуда: Святая Русь
Рейтинг: 7
ссылка на сообщение  Отправлено: 01.09.20 12:53. Заголовок: Ответ


topojijio пишет:
 цитата:
Какой баланс ?

Видимо, какое-то отрицательное смещение есть, там, куда показывает стрелка, для выравнивания напряжения на лампах, верхней и нижней.

Насчёт 800 Вольт - не спешите, все там будем, только не так быстро ...

Serg Toropov Спасибо: 0
ПрофильЦитата Ответить





Пост N: 10
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 1
ссылка на сообщение  Отправлено: 01.09.20 13:20. Заголовок: Это баланс звука (ме..


Это баланс звука (между каналами). Нижняя стрелочка - подключение к движку R1.2 другого канала.
Если резисторы R1 "Ioud/Громкость" не спарены, то регулировку баланса можно не делать.

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1268
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 01.09.20 19:47. Заголовок: Насчет схем ребят бо..


А, ну у меня моно усилитель..
Сейчас был в нашем магазине радиодеталей, транзистора КТ854 и аналогов к сожалению нету... Придется убирать цепочку стабилизатора .. Я так понял что на вторую сетку 6Э5П и на первую сетку 4П1Л поступает одинаково по 180 В ... То есть надо на каждую из этих сеток подобрать резистор после выхода Ug2 блока питания, и повесить по конденсатору на землю и все ..

Насчет схем больше вопросов у меня не будет. Лучше с этим - к автору схемы.

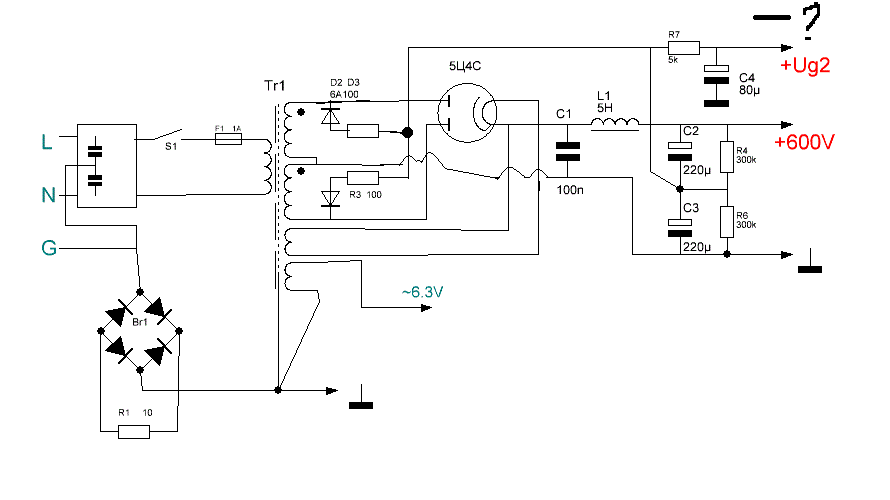

А вот насчёт схемы БП мы не определились... Вот я нарисовал так, как выше писал ALLS.. Правильно нарисовал, или нет ?




Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2078
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 01.09.20 21:38. Заголовок: Это какой-то в Вашем..


topojijio пишет:
 цитата:
я нарисовал так, как выше писал ALLS..

Это какой-то в Вашем воображении ALLS нарисовался и нарисовал. Прочитайте внимательно сообщении от ALSS, т.е. от меня - рисунок в Вашем сообщении Пост № 1264, который Вы не поняли, правильный, я Вам его объяснил, так зачем своей чушью позорить и рисунок и меня, да ещё и неправильным ником?!
Учитывая ехидные рожи после Вашего вопроса, Вы, кажется, вышли на тропу тролля - "Не советую, гражданин... мнэ-э... не советую. Съедят"(с)Понедельник начинается в субботу, АБС.

Подробнее на livelib.ru:
https://www.livelib.ru/quote/322649-ponedelnik-nachinaetsya-v-subbotu-arkadij-strugatskij-boris-strugatskij

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1270
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 02.09.20 18:04. Заголовок: Схема https://i.pos..


Нет я не язвлю, вам показалось (((.
Простите с ником ошибся...
Ладно проехали .. (((

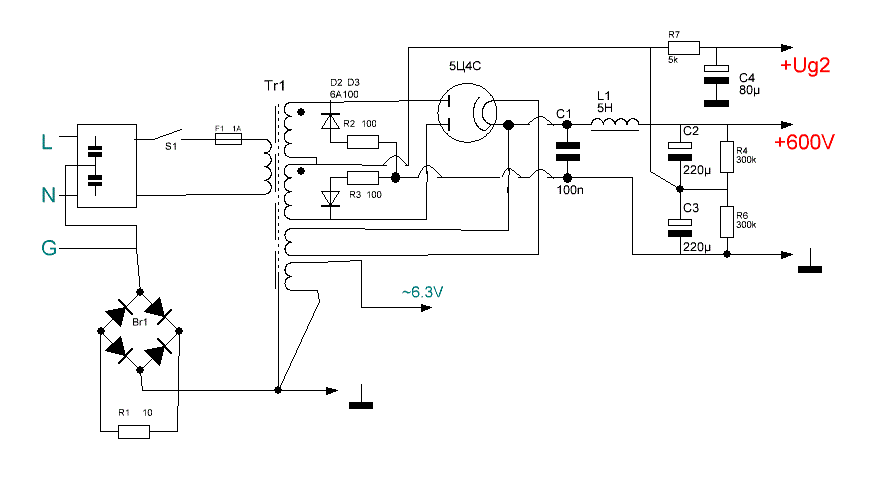

Ну вот я нарисовал с точками, надеюсь так правильно...
Простите меня, я просто не понимаю эту схему ..((



Простите меня ещё раз. Я не увидел. , там же удвоение на схеме... А я голову ломаю .(((

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1271
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 02.09.20 18:34. Заголовок: Ну вот https://i.po..


Ну вот вобщем, пущу в своем БП питание по старинке через резистор на вторую сетку, так как мой БП выдает в ДППВ 600 В ...
Только опять не понятно.. Максимальное на аноде 4П1Л согласно даташиту всего лишь 250 В, а в схеме мы видим почти 400 на аноде... ((( Странный режимчик конечно... ((



Спасибо: 0
ПрофильЦитата Ответить





Пост N: 13
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 1
ссылка на сообщение  Отправлено: 02.09.20 18:48. Заголовок: Хм-м-м-м... А разве ..


Хм-м-м-м... А разве НЧ трансформатор не надо шунтировать конденсатором?
Я, конечно, не особо вникаю в суть происходящего, но почему-то думается, что распределив частоты можно получить более прогнозируемый результат.

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N: 6869
Зарегистрирован: 15.01.10
Откуда: Россия
Рейтинг: 27
ссылка на сообщение  Отправлено: 02.09.20 22:45. Заголовок: r9о-11 пишет: разве..


r9о-11 пишет:
 цитата:
разве НЧ трансформатор не надо шунтировать конденсатором?

Разумеется, надо.

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 436
Зарегистрирован: 21.02.19
Откуда: Vancouver
Рейтинг: 0
ссылка на сообщение  Отправлено: 02.09.20 23:02. Заголовок: Кстати, про конденса..


Кстати, про конденсатор. Если НЧ включать "посередине" как в самой первой схеме - кондёр будет "меж двух огней", его надо брать киловольт на 5.
Поэтому НЧ лучше включить верхним, т.е. одним концом на анодное - обойдётесь всего парой.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1273
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 04.09.20 14:13. Заголовок: Всем спасибо за отве..


Всем спасибо за ответы.

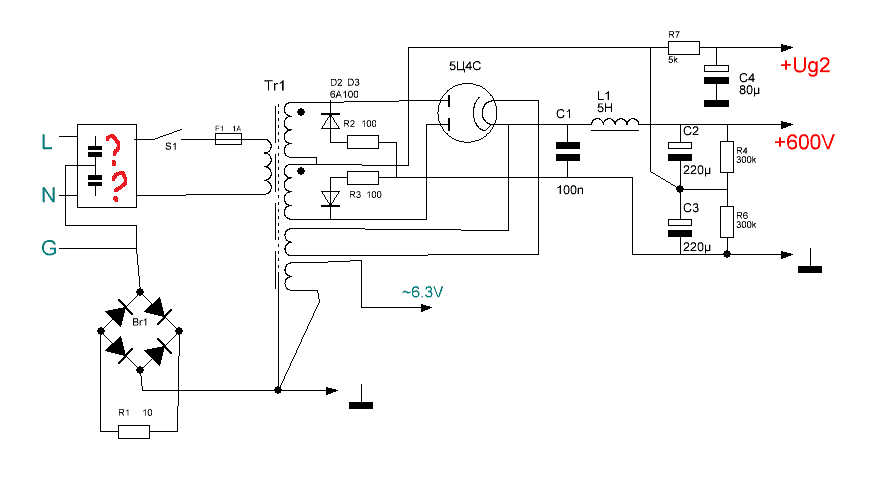

У меня еще вопрос по схеме БП. Там Сергей сделал что то вроде виртуальной земли.. Какой номинал этих двух конденсаторов на фазе и нуле ? 1-2 мкФ вроде бы, да ?



Спасибо: 0
ПрофильЦитата Ответить





Пост N: 875
Зарегистрирован: 07.03.16
Откуда: Украина, Полтава
Рейтинг: 1
ссылка на сообщение  Отправлено: 04.09.20 15:15. Заголовок: Многовато. 0,47 мкФ ..


Многовато. 47 нФ достаточно. Раньше, при СССР, ставили в пылесосы для подавления помех

Спасибо: 0
ПрофильЦитата Ответить





Пост N: 17
Зарегистрирован: 25.08.20
Откуда: Искитим, НСО
Рейтинг: 1
ссылка на сообщение  Отправлено: 04.09.20 15:16. Заголовок: Если эти конденсатор..


Если эти конденсаторы относятся к синфазному фильтру, то обычно они имеют ёмкость не более единиц нФ (1 нФ...4,7 нФ). Потому что если вдруг это устройство будет подключаться к сети без провода заземления, то на общем проводе устройства появится достаточно сильноточное напряжение. Т.е. 110 В (или 115 В), образованные конденсаторным делителем, будут "бить" током, так как через конденсатор ёмкостью 1 мкФ будет течь ток в десятки мА.
Если же конденсаторы будут 1 нФ, то ток, протекающий через человека не будет превышать 0,05 мА.

__________________
Андрей
Спасибо: 0
ПрофильЦитата Ответить
