ссылка на сообщение  Отправлено: 15.08.20 01:41. Заголовок: Каскод с двумя трансформаторами


Каскод




Вот, взял схему Климанского, только ошибся на рисунке, там у 4П1Л ток не 60 а 30 мА.

Верхний ТВЗ без железа для компрессионного драйвера. Нижний ТВЗ для ширика, должен играть ниже 600 Гц.
Только вот какой конденсатор ставить в первичку нижнего ТВЗ? Подбирать экспериментально? Может какие то пределы есть?
И второе. Я так понял оба эти ТВЗ нельзя уже автотрансформаторами включить да ?

Спасибо: 0
ПрофильЦитата Ответить
Ответов - 136 , стр: 1 2 3 4 5 6 7 All [только новые]





Пост N: 1274
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 04.09.20 16:21. Заголовок: У меня ещё вопрос по..


У меня ещё вопрос по приемуществам каскода перед чистым пентодом.
В скане из книжки, который мне приводили выше, написано, что каскодные схемы использовались как замена чистым пентодам ввиду дороговизны последних.
А по факту, какие преимущества каскода перед пентодом? Более высокое выходное сопротивление (более лучший ИТУН), отсутствие ёмкости Миллера по входу ??? Какие ещё преимущества?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2088
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 04.09.20 18:40. Заголовок: topojijio пишет: от..


topojijio пишет:
 цитата:
отсутствие ёмкости Миллера по входу

У пентодов итак она мала, т.к. проходная емкость пентодов тысячные доли пикофарады.
Дороговизна имела значение (может быть) три четверти века назад, полвека назад это стало неактуально (а сейчас среди некоторых - чем дороже, тем лучше).
Усиление каскодов приближается к усилению пентодов, шумы каскодов приближаются к шумам триодов.
Требуются - в общем случае - два источника питания накалов для каскодов.
В общем, преимущества каскодов для меня неочевидны.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1637
Зарегистрирован: 21.11.15
Рейтинг: 9
ссылка на сообщение  Отправлено: 04.09.20 19:04. Заголовок: ALSS пишет: В общем..


ALSS пишет:
 цитата:
В общем, преимущества каскодов для меня неочевидны.

Ну как же??? Если по сути вопроса, то каскод, выполненный на триодах (псевдотриодах), сохраняет триодную линейность ВАХ.
А вообще, с каскодом надо быть поаккуратней. Применяемые лампы надо прежде обмозговать, просчитать каскад. Чтобы получить большое усиление, нижняя лампа должна быть с высокой крутизной, а верхняя с большим Ra. Причём просто увеличить Ra не прокатит, т.к. как и у пентода
растут искажения.
Да и верхняя лампочка, включенная с ОС, имеет крайне низкое входное сопротивление.
Мне видится, что в качестве нижней лампы лучше подобрать полевик. Не надо будет запредельно напругу поднимать.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 49
Зарегистрирован: 29.02.16
Рейтинг: 0
ссылка на сообщение  Отправлено: 05.09.20 02:09. Заголовок: Кузьмич пишет: Да и..


Кузьмич пишет:
 цитата:
Да и верхняя лампочка, включенная с ОС, имеет крайне низкое входное сопротивление.

Его величина примерно 1 кОм и оно является нагрузкой нижней лампы.
Постройте на ВАХ нижней лампы нагрузочную прямую для 1 кОм и прикиньте искажения каскода
Очень мало кандидатов для нижней лампы

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1275
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 05.09.20 02:58. Заголовок: Ну в этой схеме Серг..


В этой схеме Сергея Климанского в качестве нижней лампы стоит 6Э5П, включенная не триодом, а тетродом.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 50
Зарегистрирован: 29.02.16
Рейтинг: 0
ссылка на сообщение  Отправлено: 06.09.20 00:48. Заголовок: Тогда для 6Э5П постр..


Тогда для 6Э5П постройте нагрузочную прямую для 1 кОм

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1280
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 10.09.20 20:32. Заголовок: Ну что я могу сказат..


Ну что я могу сказать ..??? Сегодня доделал я свой каскод (верхняя лампа 4П1Л в триоде, нижняя лампа тетрод 6Э5П)... Rvn, вы меня обманули жёстко.., с этим трансформатором на дереве... ((( Та же самая картина как я подключал его с пентодом летом ...((( Подъем АЧХ - чем выше частота тем выше подъем... (((
Вот так вот .. (( И зачем я столько времени тратил на его намотку ??((((

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2099
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 10.09.20 22:06. Заголовок: 1. Вы перемотали сво..


1. Вы перемотали свой бублик по L0ki, по его методике, что я выставил?
2. Вы искали первоисточник итальянский?
3. С неправильным в принципе трансформатором неправильные в принципе результаты.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1281
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 10.09.20 22:26. Заголовок: Нет не перематывал, ..


Нет, не перематывал, мотал как обычный тор. Думал так пойдет... эхх. ((((
Сейчас послушал каскод. Играет очень хорошо. Подача, как у хорошей МС-головки: стреляет высокими и прорисовывает то, что раньше не слышал.. Я полностью за концепцию ИТУНов... Только вот с этим трансом не получилось ((

И ещё у меня вопрос по БП. С трансформатора у меня выходит две обмотки по 800В переменки, затем ДППВ на 5ц3с, резистор, конденсатор и на схему как положено приходит 600В постоянки... Сейчас глянул даташит на 5ц3с, написано что номинальное входное напряжение - две обмотки по 500В... А чем выпрямлять 800В?? Газотрон что-ли ???
Странно... Раньше думал что 5ц3с выдержит две обмотки по 1000В входных .... Или ещё слышал, что кто-то два кенотрона параллельно соединяет, так что-ли сделать ?

В общем, я думал, что и мой Тор пойдёт, оказалось - нет... Надо мотать длинной линией трансформатор. Сейчас прикинул, сколько нужно UTP-5 кабеля, нужно примерно 4500-5000 витков, делим на Ктр, в общем где-то с запасом надо 100 метров этого ютп кабеля Если честно, я уже боюсь ... ((((

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2100
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 11.09.20 05:10. Заголовок: Стандартная катушка ..


Стандартная катушка 1000 футов - этого хватит вполне.
Для напряжения больше 500 вольт я использую силовые диоды Д112 16-ого класса.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1283
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 11.09.20 06:01. Заголовок: Это все хорошо, толь..


Это все хорошо, только я хочу использовать Г-фильтр (после кенотрона сразу дроссель). Интересно, как поведут себя диоды с таким выпрямителем? Вроде раньше пробовал такое, получилось не очень..
А насчёт катушки ютп провода, её наверное можно с родной и не разматывать, да? Или делать свою катушку?

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2101
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 11.09.20 23:57. Заголовок: Диодам все равно как..


Диодам все равно какой фильтр в выпрямителе или вообще без фильтра, лишь бы обратное не превышало нормы. А оно м.б. большим, например, для ДППВ 2,82U2х, для моста 1,41U2х.

С UTP надо же внешнюю оболочку снимать, иначе не поместится никуда. Однако можно взять катушку (у неё обычно начало выведено для контроля) и попробовать, но Ктр будет никакой, т.е. 1-2-4, так что резать и как там далее в фильме? А, к чёртовой матери, т.е. - в мусор.

Спасибо: 0
ПрофильЦитата Ответить



Пост N: 1284
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 12.09.20 03:30. Заголовок: Так если у меня с си..


Так если у меня с силового транса выходит две обмотки по 650 В переменки, мне нужны два диода с обратным напряжением 2кВ ? Чтобы не пробило ?
Диоды 112-16 у меня на усилителе ГУ-72 трудятся.. Надо заказывать...

Дома есть несколько диодов Д247, они силовые, но их пробьет.. (

Спасибо: 0
ПрофильЦитата Ответить
постоянный участник




Пост N: 2102
Зарегистрирован: 28.09.09
Откуда: Украина, Черновцы
Рейтинг: 14
ссылка на сообщение  Отправлено: 12.09.20 03:53. Заголовок: topojijio пишет: мн..


topojijio пишет:
 цитата:
мне нужны два диода с обратным напряжением 2кВ ?

Или 8 с обратным 650*1,4=910, т. е. 1000 В, на два моста, по мосту на канал.

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 12.09.20 08:46. Заголовок: topojijio пишет: Ну..


topojijio пишет:
 цитата:
Ну, что я могу сказать ..? Сегодня доделал я свой каскод (верхняя лампа 4П1Л в триоде, нижняя лампа тетрод 6Э5П)... Rvn, вы меня обманули жёстко с этим трансформатором на дереве... ((( Та же самая картина как я подключал его с пентодом летом ...((( Подъем АЧХ - чем выше частота тем выше подъем... (((
Вот так вот .. (( И зачем я столько времени тратил на его намотку ??((((

topojijio, ты забываешь одну важную вещь, подъёма нужно использовать триод ну то есть иНун, а с каскодом естественно получишь подъём.

что бы с КАСКОДОМ не было подъёма нужно что бы чувствительность басовой секции и драйверной была одинаковая а это означает что басовая секция тоже должна быть КОМПРЕССИОННАЯ. я тебе уже говорил об этом.

и еще не обязательно бублик. подъём у тебя вызван ёмкостью воздушного транса поэтому его нужно мотать галетами , не бублик а просто узкими галетами,для уменьшения ёмкости, это принципиально.
и прежде чем делать выводы что тебя обманули не плохо бы поразмыслить собственными мозгами и понять причину.

Модераторы очень прошу опубликовать этот пост.
С уважением Raven.

Спасибо: 0
Цитата Ответить



Пост N: 1285
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 14.09.20 05:21. Заголовок: Rvn, вы как обычно в..


Raven, вы как обычно вертитесь как уж на сковородке... На форуме всё есть что вы мне советовали... Вы мне сказали, что пентод не подойдёт, нужен каскод или триод... Теперь уже каскод не подходит... И про "галеты" я в первый раз слышу... Тоже ничего не говорили... Говорили мотать обычный транс бублик на дереве...

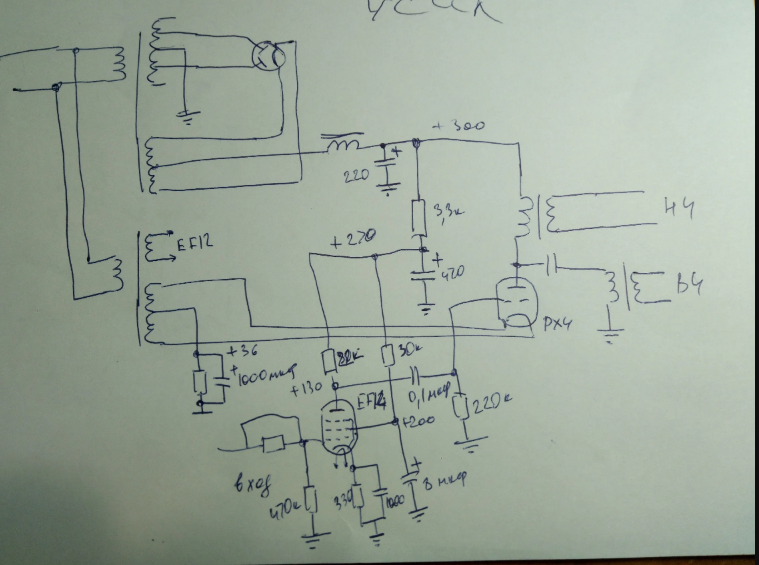

Кстати, вот как Лихницкий это видел... Он ставил последовательно в первичку ВЧ-транса конденсатор, и всё... Но у Локи подход круче конечно, трансформатор вообще без железа... ВЧ транс у него с железом.
В связи с чем у меня два вопроса. Первый. Какого номинала должен быть этот конденсатор? И второе, почему у него первичка ВЧ-транса идёт на землю ? Может я не правильно подключаю ?



Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N: 6886
Зарегистрирован: 15.01.10
Откуда: Россия
Рейтинг: 27
ссылка на сообщение  Отправлено: 14.09.20 10:11. Заголовок: topojijio пишет: поч..


topojijio пишет:
 цитата:
почему у него первичка ВЧ-транса идёт на землю?

А первичка НЧ-транса тоже "идёт" на землю, через конденсатор 220мкФ :)
Разница в том, что у АМЛ через первичку НЧ-транса идёт, как обычно в SE, постоянный ток анода, который подмагничивает сердечник, выводя его на линейный участок кривой намагничивания железа. А ВЧ-транс работает без подмагничивания: конденсатор не пропускает ни постоянную составляющую тока через первичку, ни НЧ-токи.

На схеме в топе оба трансформатора подмагничены, но токи ВЧ через конденсатор идут "в обход" первички НЧ-транса.

ВЧ-трансформатор без железного сердечника можно применять в обоих схемах, но без железа ВЧ-транс потребует значительно бОльшего кол-ва витков, и в топовой схеме акт.сопр его обмотки включенное последовательно с первичкой НЧ-транса, добавится к акт.сопру НЧ-первички, и может ухудшить этот её параметр (имхо).

Спасибо: 0
ПрофильЦитата Ответить



Не зарегистрирован
Зарегистрирован: 01.01.70
ссылка на сообщение  Отправлено: 14.09.20 10:20. Заголовок: Просто размещу здесь..


Просто размещу здесь: click here

Спасибо: 0
Цитата Ответить



Пост N: 1286
Зарегистрирован: 08.02.12
Рейтинг: 1
ссылка на сообщение  Отправлено: 14.09.20 10:40. Заголовок: Леонид, а в каких пр..


Леонид, а в каких пределах должен быть этот конденсатор ?

Спасибо: 0
ПрофильЦитата Ответить
moderator




Пост N: 6887
Зарегистрирован: 15.01.10
Откуда: Россия
Рейтинг: 27
ссылка на сообщение  Отправлено: 14.09.20 11:12. Заголовок: В Вашем случае это с..


В Вашем случае это следует подобрать практически, снимая АЧХ по каждому из выходов...
Ну, начните, скажем, с 0,22 мкФ, что ли...

Спасибо: 0
